超声波雷达水位计安装支架的研发分析

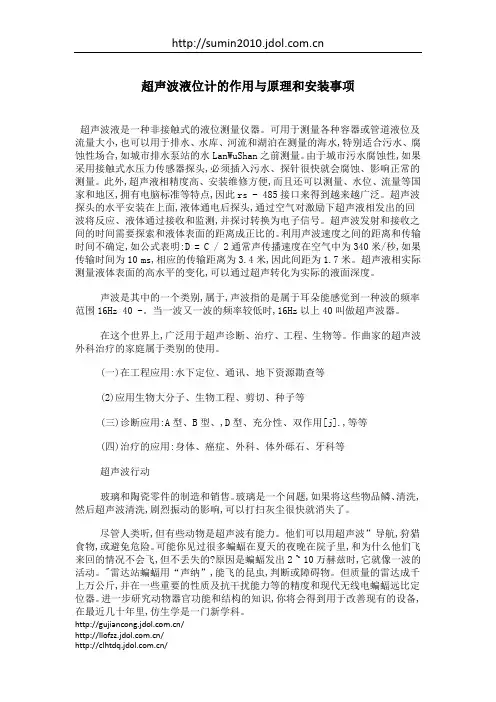

超声波雷达液位计的安装要求
超声波雷达液位计的安装要求包括以下几个方面：
1. 安装位置：液位计应安装在流体容器的适当位置，离液体表面应有一定的距离，一般建议与液位计的测量范围大致相当。

也要确保液位仪表的安装位置没有波动、振动或溅射等干扰信号的因素。

2. 安装高度：液位计的安装高度应该便于操作、维护和保养，并考虑到液位计本身的尺寸和重量。

同时，还需要确保被测液体能够充满和脱离液位计的测量路径。

3. 其他设备和管道：液位计的安装位置不应与其他设备和管道产生干扰，以免影响其工作性能。

为了避免信号干扰，液位计应尽可能远离其他电磁辐射源。

4. 适当的防护措施：如果液位计暴露在恶劣环境中，如高温、高压或腐蚀性液体，应采取适当的防护措施，例如选择耐高温、耐腐蚀的材料或加装外壳。

5. 安全保护措施：液位计的安装位置应考虑到安全要求，如防爆等级，以保障现场操作人员和设备的安全。

6. 连接管路：液位计的进出口应连接正确的管路，并确保无漏水现象。

此外，还要注意管路直径配合和流速要求，避免流体在管路中产生过大的压力损失。

以上是一些常见的超声波雷达液位计的安装要求，具体的安装要求还需根据实际应用情况来确定。

安装前最好参考产品说明书或咨询相关专业人员。

雷达液位计选型要依据五方面液位计常见问题解决方法雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度在±3mm 左右的雷达液位计，假如所测罐是计量用的则属于贸易级精度，要选用精度等级更高的雷达液位计。

2、天线的选择特别紧要。

一般来说，天线的类型紧要有抛物面型、棒式型、喇叭型、杆式/缆式。

抛物面型天线适用于罐内测量。

棒式天线可用来对腐蚀性较高的介质以及较窄的安装短管内进行高精度测量。

喇叭型天线适用于罐内，由于储罐和安装短管的几何尺寸限制而不允许使用抛物面天线的场合。

杆式/缆式属于接触式天线，可应用于液体、固体粉料等测量。

3、在选定雷达液位计天线的类型后，还要对天线的尺寸进行合理的选择。

因此，在选用雷达液位计时，要参考所选用的产品资料，依据所要测量的储罐的高度及安装短管等条件，合理地选择天线的尺寸。

4、假如要求防爆，则需要选用隔爆型或本安防爆型。

5、在罐体内腐蚀性强以及高温的情况下，还需考虑液位计的抗腐蚀性和耐高温性。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

由于超声波液位计发射的超声波是人眼看不到的，所以现场显现工作不正常的情况除了液位计本身故障以外，我们总结了一些，告知大家：第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量故障现象：无信号或者数据波动厉害。

北京古大仪表有限公司雷达水位计安装指导北京古大仪表有限公司一、 雷达水位计的安装方式● 河岸（堤）安装安装支架横梁跨度计算方法： 安装支架横梁跨度测算：天线尺寸 波束角Φ 78 （锥形） θ =12Φ 98 （锥形） θ = 8Φ 123 （锥形） θ = 6Φ 189（抛物面） θ =5北京古大仪表有限公司水库大坝安装●河道或浅滩安装北京古大仪表有限公司● 桥侧安装桥下安装（GDRD61 防护等级：IP68）1、安装支架见图1所示北京古大仪表有限公司图1，安装支架尺寸图北京古大仪表有限公司安装支架参考之一（图1a. 弯管安装支架）防雨罩雷达水位计北京古大仪表有限公司安装支架参考之二（图1b. 直管安装支架）防雨罩雷达水位计北京古大仪表有限公司2、螺母安装方式的支架制作与安装图2a、螺母安装方式支架尺寸图北京古大仪表有限公司图2b、螺母安装方式参考图北京古大仪表有限公司3、法兰与防雨罩的安装图3a、法兰与防雨罩安装尺寸图北京古大仪表有限公司图3b、法兰与防雨罩安装示意图北京古大仪表有限公司螺母安装方式示意图 图3c、螺母安装方式示意图北京古大仪表有限公司法兰安装及防雨罩方式、法兰及防雨罩安装方式示意图北京古大仪表有限公司4、IP68防护等级（浸水型）雷达水位计的结构与安装图4a、防护等级IP68雷达水位计的结构与尺寸图北京古大仪表有限公司典型应用图4b、防护等级IP68雷达水位计安装应用图北京古大仪表有限公司二、雷达水位计的应用实例●江西省抚州市安乐县龙潭水库自动水位遥测站—北京古大仪表有限公司黄河流域水文监测站——GDRD56-P（L）型雷达水位计用于黄河干流水位测量。

Array（2010年）北京古大仪表有限公司北京市山洪灾害防治非工程措施建设项目（昌平区、平谷区）Array——GDRD56-P（L）型雷达水位计用于潮白河、温榆河干流及支流水位测量。

（2011年）北京古大仪表有限公司黄河治理内蒙古段河套治理项目——GDRD56-P型雷达水位计用于黄河内蒙古段干流水文监测站水位测量。

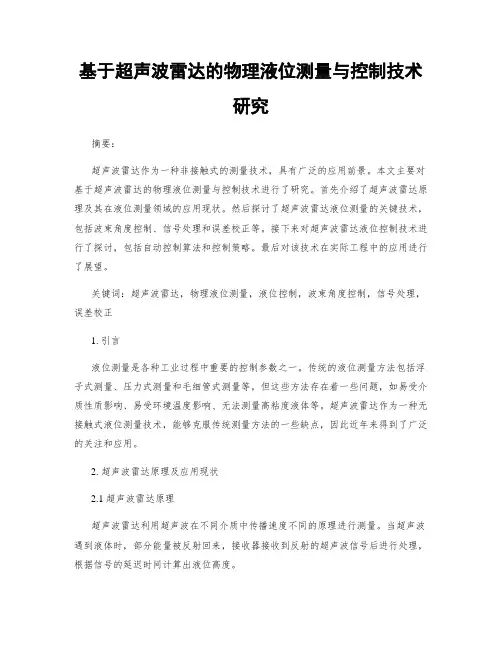

基于超声波雷达的物理液位测量与控制技术研究摘要：超声波雷达作为一种非接触式的测量技术，具有广泛的应用前景。

本文主要对基于超声波雷达的物理液位测量与控制技术进行了研究。

首先介绍了超声波雷达原理及其在液位测量领域的应用现状。

然后探讨了超声波雷达液位测量的关键技术，包括波束角度控制、信号处理和误差校正等。

接下来对超声波雷达液位控制技术进行了探讨，包括自动控制算法和控制策略。

最后对该技术在实际工程中的应用进行了展望。

关键词：超声波雷达，物理液位测量，液位控制，波束角度控制，信号处理，误差校正1. 引言液位测量是各种工业过程中重要的控制参数之一。

传统的液位测量方法包括浮子式测量、压力式测量和毛细管式测量等，但这些方法存在着一些问题，如易受介质性质影响、易受环境温度影响、无法测量高粘度液体等。

超声波雷达作为一种无接触式液位测量技术，能够克服传统测量方法的一些缺点，因此近年来得到了广泛的关注和应用。

2. 超声波雷达原理及应用现状2.1 超声波雷达原理超声波雷达利用超声波在不同介质中传播速度不同的原理进行测量。

当超声波遇到液体时，部分能量被反射回来，接收器接收到反射的超声波信号后进行处理，根据信号的延迟时间计算出液位高度。

2.2 超声波雷达在液位测量中的应用现状超声波雷达在液位测量中得到了广泛的应用。

它可以测量各种液体的液位，如腐蚀性液体、高粘度液体和易燃易爆液体等。

此外，超声波雷达还可以在恶劣的工作环境下进行测量，如高温、高压和强腐蚀等。

3. 超声波雷达液位测量的关键技术3.1 波束角度控制波束角度是指超声波束的发射和接收角度。

波束角度的选择对液位测量的精度和稳定性起着重要的影响。

因此，波束角度的控制是超声波雷达液位测量中的关键技术之一。

3.2 信号处理超声波雷达测量液位所接收到的信号可能包含有杂波、噪声和多径干扰等。

因此，对接收到的信号进行处理是确保测量准确性的关键步骤。

常见的信号处理方法包括滤波、频域分析和时域分析等。

水利现场雷达水位计和超声波水位计安装方式
1.现场安装
安装基本要求：

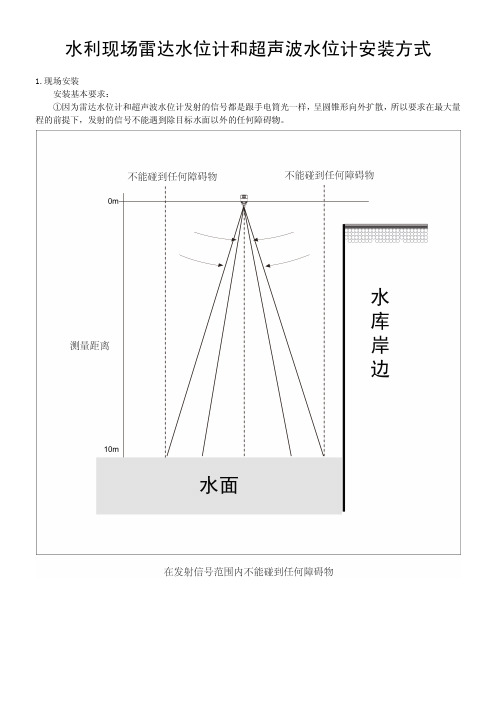

①因为雷达水位计和超声波水位计发射的信号都是跟手电筒光一样，呈圆锥形向外扩散，所以要求在最大量程的前提下，发射的信号不能遇到除目标水面以外的任何障碍物。

图2安装在有坡度的岸边
②安装完毕后，在有风或者有其他冲击情况下，支架不会晃动、颤抖。

③所有电缆都要穿管安装，所有进出线口都必须密封好，不能进水。

④必要时，需要加装防雷器和避雷针，以减少雷击对设备的损坏。

1.1悬空式安装图-侧视图
根据雷达水位计和超声波水位计的量程不同，以下各个安装图中的L1、L2、T1、T2四个值都有所不同，详见表格。

量程(米)L1(毫米)L2(毫米)T1(毫米)T2(毫米)
1011001000＞3＞5
201600～17001500＞3＞10
302200～24002100＞5＞10
402900～31002700＞5＞10
503500～37003300＞5＞10
604200～44003900＞5＞10
图3安装在水库、河流的岸上，通过基座固定，通过基座固定在岸上
图4安装在水库、河流的岸上，通过基座固定在岸上
1.2贴壁式安装图-侧视图
图5安装在水库、河流的岸侧面，通过基座固定在岸侧面
图6安装在水库、河流的岸侧面，通过基座固定在岸侧面
1.3安装支架俯视图
图7安装在水库、河流的岸上，通过一根杆子固定
图8安装在水库、河流的岸上，通过两根杆子固定
图9安装在水库、河流的岸上，通过三根杆子固定。

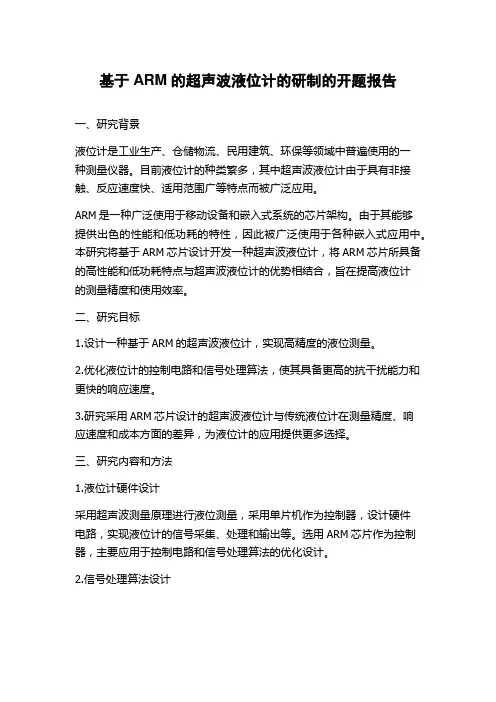

基于ARM的超声波液位计的研制的开题报告一、研究背景液位计是工业生产、仓储物流、民用建筑、环保等领域中普遍使用的一种测量仪器。

目前液位计的种类繁多，其中超声波液位计由于具有非接触、反应速度快、适用范围广等特点而被广泛应用。

ARM是一种广泛使用于移动设备和嵌入式系统的芯片架构。

由于其能够提供出色的性能和低功耗的特性，因此被广泛使用于各种嵌入式应用中。

本研究将基于ARM芯片设计开发一种超声波液位计，将ARM芯片所具备的高性能和低功耗特点与超声波液位计的优势相结合，旨在提高液位计的测量精度和使用效率。

二、研究目标1.设计一种基于ARM的超声波液位计，实现高精度的液位测量。

2.优化液位计的控制电路和信号处理算法，使其具备更高的抗干扰能力和更快的响应速度。

3.研究采用ARM芯片设计的超声波液位计与传统液位计在测量精度、响应速度和成本方面的差异，为液位计的应用提供更多选择。

三、研究内容和方法1.液位计硬件设计采用超声波测量原理进行液位测量，采用单片机作为控制器，设计硬件电路，实现液位计的信号采集、处理和输出等。

选用ARM芯片作为控制器，主要应用于控制电路和信号处理算法的优化设计。

2.信号处理算法设计针对超声波测量中存在的噪声、干扰和多次反射等问题，设计一种新的信号处理算法，提高液位测量的精度和稳定性。

通过优化算法实现液位计的数值滤波、信号补偿、去噪等功能。

3.液位计性能测试在实验室中对所设计的液位计进行性能测试。

测量液位计的测量精度、抗干扰能力和响应速度等性能指标，并与传统液位计进行对比分析。

四、预期成果1.设计并制作一种基于ARM芯片的超声波液位计。

2.优化设计液位计的信号处理算法，并比较其与传统液位计的性能指标。

3.获得关于液位计应用的相关经验和知识，并对其发展方向提出建议。

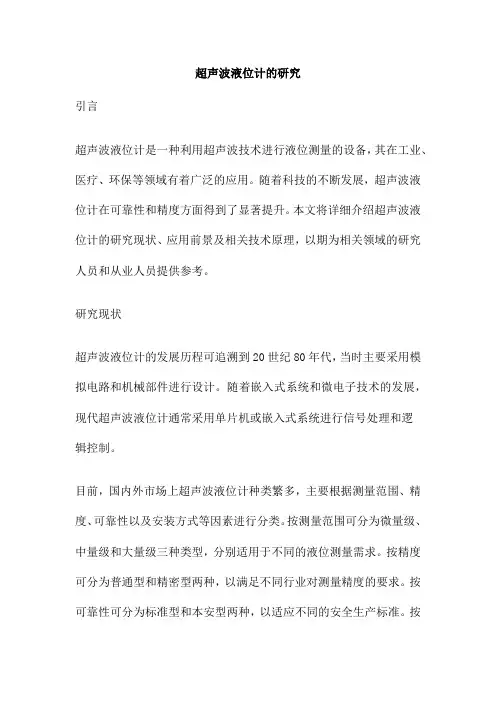

超声波液位计的研究引言超声波液位计是一种利用超声波技术进行液位测量的设备，其在工业、医疗、环保等领域有着广泛的应用。

随着科技的不断发展，超声波液位计在可靠性和精度方面得到了显著提升。

本文将详细介绍超声波液位计的研究现状、应用前景及相关技术原理，以期为相关领域的研究人员和从业人员提供参考。

研究现状超声波液位计的发展历程可追溯到20世纪80年代，当时主要采用模拟电路和机械部件进行设计。

随着嵌入式系统和微电子技术的发展，现代超声波液位计通常采用单片机或嵌入式系统进行信号处理和逻辑控制。

目前，国内外市场上超声波液位计种类繁多，主要根据测量范围、精度、可靠性以及安装方式等因素进行分类。

按测量范围可分为微量级、中量级和大量级三种类型，分别适用于不同的液位测量需求。

按精度可分为普通型和精密型两种，以满足不同行业对测量精度的要求。

按可靠性可分为标准型和本安型两种，以适应不同的安全生产标准。

按安装方式可分为接触式和非接触式两种，以适用于不同的测量场景。

技术原理超声波液位计的工作原理主要基于超声波的传播、反射和时间测定。

首先，超声波发射器发出高频超声波信号，该信号在传播过程中遇到介质（如液体、固体等）表面时会反射回来。

反射回来的超声波信号被接收器接收并转换为电信号，通过测量电信号的传播时间即可推算出液位高度。

具体而言，超声波液位计首先通过驱动电路产生一个高频电信号，该信号经由换能器（压电晶体）转换为超声波信号并向外发射。

当超声波信号遇到介质表面时，会被反射回来并被接收器接收。

接收器将反射回来的超声波信号转换为电信号，该电信号的传播时间即为超声波信号在介质中传播的时间。

由于已知超声波的传播速度，因此可以通过测量传播时间来计算液位高度。

应用前景超声波液位计在许多领域都具有广泛的应用前景，尤其在以下方面具有显著优势：1、高精度测量：现代超声波液位计采用先进的信号处理技术和微电子技术，可实现高精度液位测量，为工业生产提供更准确的控制依据。

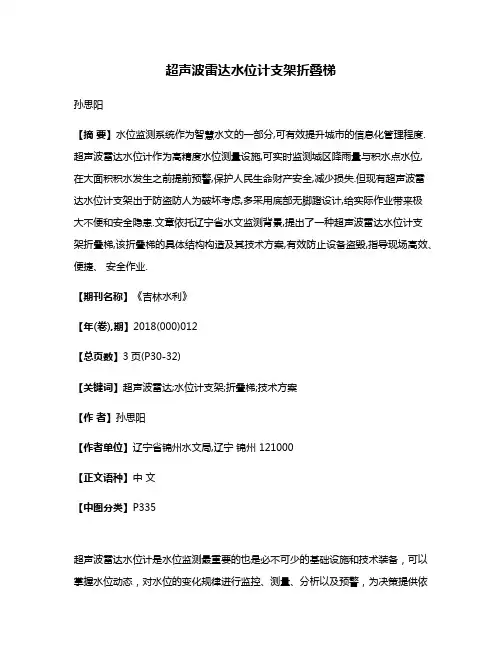

超声波雷达水位计支架折叠梯孙思阳【摘要】水位监测系统作为智慧水文的一部分,可有效提升城市的信息化管理程度.超声波雷达水位计作为高精度水位测量设施,可实时监测城区降雨量与积水点水位,在大面积积水发生之前提前预警,保护人民生命财产安全,减少损失.但现有超声波雷达水位计支架出于防盗防人为破坏考虑,多采用底部无脚蹬设计,给实际作业带来极大不便和安全隐患.文章依托辽宁省水文监测背景,提出了一种超声波雷达水位计支架折叠梯,该折叠梯的具体结构构造及其技术方案,有效防止设备盗毁,指导现场高效、便捷、安全作业.【期刊名称】《吉林水利》【年(卷),期】2018(000)012【总页数】3页(P30-32)【关键词】超声波雷达;水位计支架;折叠梯;技术方案【作者】孙思阳【作者单位】辽宁省锦州水文局,辽宁锦州 121000【正文语种】中文【中图分类】P335超声波雷达水位计是水位监测最重要的也是必不可少的基础设施和技术装备，可以掌握水位动态，对水位的变化规律进行监控、测量、分析以及预警，为决策提供依据[1]。

随着技术及工艺的不断进步，超声波雷达水位计在向自动化、智能化不断发展，但目前仍存在一些基础设计缺陷得不到完善，极大的限制了作业效率的同时也存在极大的安全隐患。

因此，为了保证水文监测工作稳定、高效、安全运行，亟需对传统设备支架结构进行深入研究和改造，进一步保障水文监测工作的开展。

本文基于辽宁省雷达水位计支架应用现状，针对现有支架结构进行了深入的研究，将传统脚蹬改造成一种与之匹配的折叠梯，并对其具体结构进行了详细阐述和解析，对比分析了新型支架折叠梯和现有传统脚蹬支架的优缺点，客观地评价了新型支架折叠梯的优势与可行性，为雷达水位计支架结构完善提供借鉴。

1 超声波雷达水位计折叠梯结构超声波雷达水位计折叠梯由纵向固定梯架、纵向活动梯架、多级梯蹬、滑动导轨和限位件组成。

1.1 纵向固定梯架和纵向活动梯架纵向固定梯架焊接于水位计安装支架的主杆柱上，与多级梯蹬的一端分别铰接；纵向活动梯架，与多级梯蹬的另一端分别铰接。

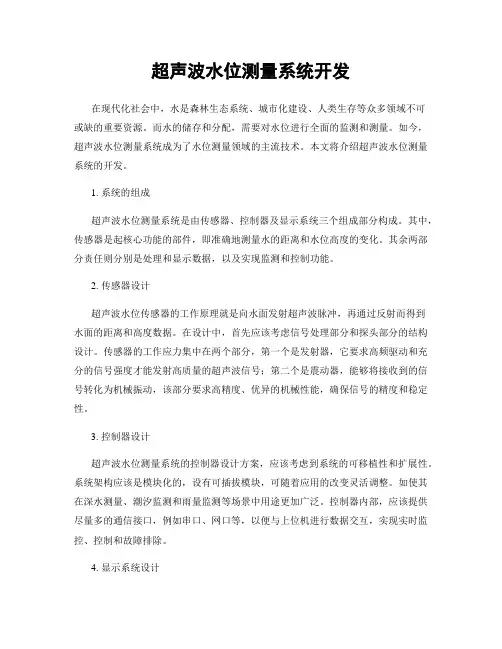

超声波水位测量系统开发在现代化社会中，水是森林生态系统、城市化建设、人类生存等众多领域不可或缺的重要资源。

而水的储存和分配，需要对水位进行全面的监测和测量。

如今，超声波水位测量系统成为了水位测量领域的主流技术。

本文将介绍超声波水位测量系统的开发。

1. 系统的组成超声波水位测量系统是由传感器、控制器及显示系统三个组成部分构成。

其中，传感器是起核心功能的部件，即准确地测量水的距离和水位高度的变化。

其余两部分责任则分别是处理和显示数据，以及实现监测和控制功能。

2. 传感器设计超声波水位传感器的工作原理就是向水面发射超声波脉冲，再通过反射而得到水面的距离和高度数据。

在设计中，首先应该考虑信号处理部分和探头部分的结构设计。

传感器的工作应力集中在两个部分，第一个是发射器，它要求高频驱动和充分的信号强度才能发射高质量的超声波信号；第二个是震动器，能够将接收到的信号转化为机械振动，该部分要求高精度、优异的机械性能，确保信号的精度和稳定性。

3. 控制器设计超声波水位测量系统的控制器设计方案，应该考虑到系统的可移植性和扩展性。

系统架构应该是模块化的，设有可插拔模块，可随着应用的改变灵活调整。

如使其在深水测量、潮汐监测和雨量监测等场景中用途更加广泛。

控制器内部，应该提供尽量多的通信接口，例如串口、网口等，以便与上位机进行数据交互，实现实时监控、控制和故障排除。

4. 显示系统设计在显示系统的设计方案中，主要需要解决两个问题：数据展示和数据处理。

一方面，需要在显示器上直观地反映测量的水位高度，同时应有一个简洁明了的界面，让操作者能够迅速理解超声波水位测量系统的状态；另一方面，需要对数据进行实时处理，可实现数据分析、统计、存储和回放，以满足复杂应用场景下的大量数据处理需求。

5. 系统的优化与验证超声波水位测量系统开发过程中，需要不断地进行优化和验证。

优化方案包括系统自适应调整、数据传输加速以及稳定性和准确性的提升等。

验证过程中，应考虑不同环境和不同水体的测量精度和稳定性，通过与常用的传统水位测量系统进行比较，来判断超声波水位测量系统是否达到预期的测量水平。

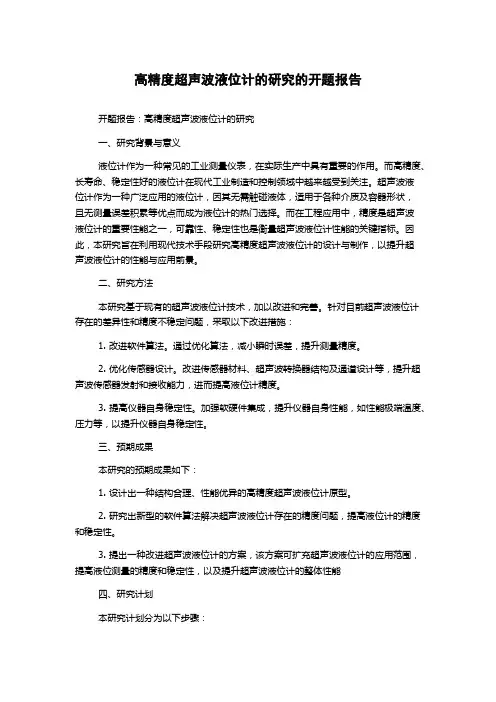

高精度超声波液位计的研究的开题报告开题报告：高精度超声波液位计的研究一、研究背景与意义液位计作为一种常见的工业测量仪表，在实际生产中具有重要的作用。

而高精度、长寿命、稳定性好的液位计在现代工业制造和控制领域中越来越受到关注。

超声波液位计作为一种广泛应用的液位计，因其无需触碰液体，适用于各种介质及容器形状，且无测量误差积累等优点而成为液位计的热门选择。

而在工程应用中，精度是超声波液位计的重要性能之一，可靠性、稳定性也是衡量超声波液位计性能的关键指标。

因此，本研究旨在利用现代技术手段研究高精度超声波液位计的设计与制作，以提升超声波液位计的性能与应用前景。

二、研究方法本研究基于现有的超声波液位计技术，加以改进和完善。

针对目前超声波液位计存在的差异性和精度不稳定问题，采取以下改进措施：1. 改进软件算法。

通过优化算法，减小瞬时误差，提升测量精度。

2. 优化传感器设计。

改进传感器材料、超声波转换器结构及通道设计等，提升超声波传感器发射和接收能力，进而提高液位计精度。

3. 提高仪器自身稳定性。

加强软硬件集成，提升仪器自身性能，如性能极端温度、压力等，以提升仪器自身稳定性。

三、预期成果本研究的预期成果如下：1. 设计出一种结构合理、性能优异的高精度超声波液位计原型。

2. 研究出新型的软件算法解决超声波液位计存在的精度问题，提高液位计的精度和稳定性。

3. 提出一种改进超声波液位计的方案，该方案可扩充超声波液位计的应用范围，提高液位测量的精度和稳定性，以及提升超声波液位计的整体性能四、研究计划本研究计划分为以下步骤：1. 文献调研。

研究超声波液位计的现有技术，寻找改进的空间。

2. 设计并制作高精度超声波液位计。

基于上述方案，进行实验和测试，确认改进效果。

3. 优化和完善高精度超声波液位计。

在制作高精度超声波液位计的过程中通过不断的调整和完善，以提高超声波液位计的性能稳定性。

4. 评估和测试。

测试高精度超声波液位计的性能指标，确认研究成果。
