磁导率和自感系数的关系

磁导率和电感量的关系英文回答：Inductance (L) is a measure of a circuit's ability to store magnetic energy. It is directly proportional to the magnetic flux (Φ) produced by the current flowing through the circuit and inversely proportional to the current (I) itself:L = Φ/I.Permeability (μ) is a measure of a material's ability to conduct magnetic flux. It is defined as the ratio of the magnetic flux density (B) to the magnetic field intensity (H):μ = B/H.The relationship between inductance and permeability is evident when considering the magnetic energy (W) stored inan inductor:W = (1/2)LI^2。

Substituting the expression for inductance (L = Φ/I) into this equation, we get:W = (1/2)ΦI.Now, substituting the expression for magnetic flux (Φ = μH) into this equation, we get:W = (1/2)μH^2。

This equation shows that the magnetic energy stored in an inductor is directly proportional to the permeability of the core material. Therefore, materials with higher permeability will have higher inductance.中文回答：电感量 (L) 是衡量电路存储磁能能力的指标。

中文名称：磁导率英文名称：magnetic permeability定义：磁介质中磁感应强度与磁场强度之比。

分为绝对磁导率和相对磁导率，是表征磁介质导磁性能的物理量。

磁导率μ等于中B与磁场强度H之比，即μ=B/H通常使用的是磁介质的相对磁导率μr，其定义为磁导率μ与μ0之比，即μr=μ/μ0相对磁导率μr与χ的关系是：μr=1+χ磁导率μ，相对磁导率μr和磁化率xm都是描述磁介质磁性的物理量。

对于μr>1；对于μr<1，但两者的μr都与1相差无几。

在大多数情况下,导体的相对磁导率等于1.在中，B与 H 的关系是非线性的磁滞回线，μr不是常量，与H有关，其数值远大于1。

例如，如果空气(非)的磁导率是1，则的磁导率为10，000，即当比较时，以通过磁性材料的是10,000倍。

涉及磁导率的公式：磁场的能量密度=B^2/2μ在（SI）中，相对磁导率μr是无量纲的，磁导率μ的单位是/米（H/m）。

常用的真空磁导率常用参数(1)初始磁导率μi：是指基本磁化曲线当H→0时的磁导率(2)最大磁导率μm：在初始段以后，随着H的增大，斜率μ=B/H逐渐增大，到某一强度下(Hm)，磁密度达到最大值（Bm），即（3）饱和磁导率μS：基本磁化曲线饱和段的磁导率，μs值一般很小，深度饱和时，μs=μo。

（4）（）磁导率μΔ∶μΔ=△B/△H。

ΔB及△H是在（B1，H1）点所取的增量如图1和图2所示。

（5）微分磁导率，μd∶μd=dB /dH，在（B1，H1）点取微分，可得μd。

可知：μ1=B1/H1，μ△=△B /△H，μd=dB1/dH1，三者虽是在同一点上的磁导率，但在数值上是不相等的。

非磁性材料（如铝、木材、玻璃、自由空间）B与H之比为一个常数，用μ。

来表示非磁性材料的的磁导率，即μ。

=1（在CGS单位制中）或μ。

=4πX10o－7（在RMKS中）。

在众多的材料中，如果自由空间（真空）的μo=1，那△么比1略大的材料称为顺磁性材料（如白金、空气等）；比1略小的材料，称为反磁性材料（如银、铜、水等）。

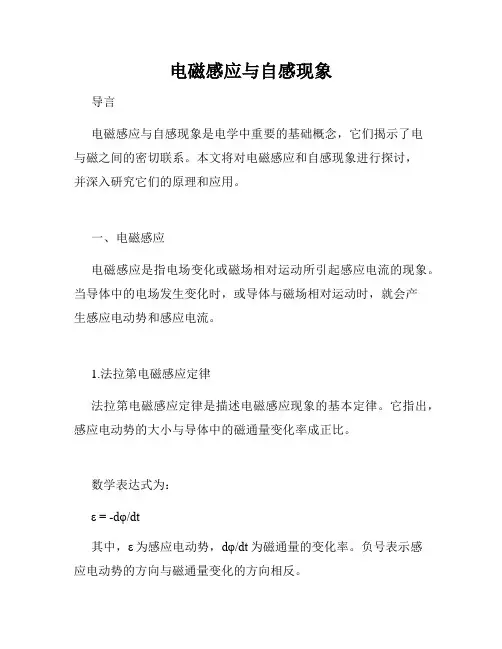

电磁感应与自感现象导言电磁感应与自感现象是电学中重要的基础概念，它们揭示了电与磁之间的密切联系。

本文将对电磁感应和自感现象进行探讨，并深入研究它们的原理和应用。

一、电磁感应电磁感应是指电场变化或磁场相对运动所引起感应电流的现象。

当导体中的电场发生变化时，或导体与磁场相对运动时，就会产生感应电动势和感应电流。

1.法拉第电磁感应定律法拉第电磁感应定律是描述电磁感应现象的基本定律。

它指出，感应电动势的大小与导体中的磁通量变化率成正比。

数学表达式为：ε = -dφ/dt其中，ε为感应电动势，dφ/dt为磁通量的变化率。

负号表示感应电动势的方向与磁通量变化的方向相反。

2.楞次定律楞次定律是描述感应电流的方向的定律。

根据楞次定律，感应电流的方向总是使其产生的磁场与导致感应电流的磁场的变化趋势相反。

3.电磁感应的应用电磁感应现象广泛应用于发电机、变压器、感应加热器等电器设备中。

通过电磁感应，我们可以将机械能转化为电能，并实现能量的传输和转换。

二、自感现象自感现象是指当电流通过导体时，导线自身会产生磁场，进而改变导电线路中电流的现象。

它是由于磁通量的变化而导致感应电势的产生。

1.自感系数自感系数L是描述自感现象的物理量。

它定义为单位电流通过导线时所产生的磁通量与该导线上的电流之比。

数学表达式为：L = Φ/I其中，L为自感系数，Φ为磁通量，I为电流。

2.自感现象的应用自感现象被广泛应用于电磁继电器、电感等电子元件中。

通过自感，我们可以实现电路的开闭控制和信号的放大与传递。

结论电磁感应与自感现象是电学中重要的基础概念，它们揭示了电与磁之间的密切联系。

电磁感应描述了电场变化或磁场相对运动所引起的感应电动势和感应电流。

自感现象则是电流通过导线时导线自身产生的磁场所引起的电势变化。

这两个现象在电子工程和电路设计中起着至关重要的作用。

通过深入研究和应用电磁感应与自感现象，我们可以实现能量的转化、信号的传递以及电路的控制。

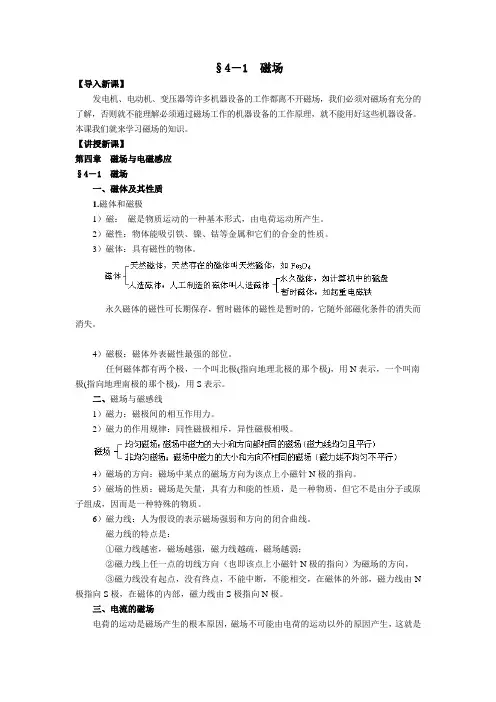

§4－1 磁场【导入新课】发电机、电动机、变压器等许多机器设备的工作都离不开磁场，我们必须对磁场有充分的了解，否则就不能理解必须通过磁场工作的机器设备的工作原理，就不能用好这些机器设备。

本课我们就来学习磁场的知识。

【讲授新课】第四章磁场与电磁感应§4－1 磁场一、磁体及其性质1.磁体和磁极1）磁：磁是物质运动的一种基本形式，由电荷运动所产生。

2）磁性：物体能吸引铁、镍、钴等金属和它们的合金的性质。

3）磁体：具有磁性的物体。

永久磁体的磁性可长期保存，暂时磁体的磁性是暂时的，它随外部磁化条件的消失而消失。

4）磁极：磁体外表磁性最强的部位。

任何磁体都有两个极，一个叫北极(指向地理北极的那个极)，用N表示，一个叫南极(指向地理南极的那个极)，用S表示。

二、磁场与磁感线1）磁力：磁极间的相互作用力。

2）磁力的作用规律：同性磁极相斥，异性磁极相吸。

3）磁场：磁体周围存在的磁力作用的空间。

4）磁场的方向：磁场中某点的磁场方向为该点上小磁针N极的指向。

5）磁场的性质：磁场是矢量，具有力和能的性质，是一种物质，但它不是由分子或原子组成，因而是一种特殊的物质。

6）磁力线：人为假设的表示磁场强弱和方向的闭合曲线。

磁力线的特点是：①磁力线越密，磁场越强，磁力线越疏，磁场越弱；②磁力线上任一点的切线方向（也即该点上小磁针N极的指向）为磁场的方向，③磁力线没有起点，没有终点，不能中断，不能相交，在磁体的外部，磁力线由N 极指向S极，在磁体的内部，磁力线由S极指向N极。

三、电流的磁场电荷的运动是磁场产生的根本原因，磁场不可能由电荷的运动以外的原因产生，这就是“动电生磁”。

电荷的运动形成电流，电流周围必然有磁场存在。

1、通电直导体的磁场（直线电流产生的磁场）实验证明：通电直导体周围各点磁场的强弱和导体中的电流成正比，和各点与导体的距离成反比，即：02IB rμπ=或 2I H rπ=式中 I ── 导体通过的，A ；0μ── 磁介质的绝对磁导率，70410/H mμπ-=⨯ ；r ── 导体周围某点与导体的距离，m ；B ── 磁感应强度，T ，211/V Tms=，其物理意义是：若垂直磁场方向的线圈的面积若每秒减少（或增大）21m ，线圈中的感应电动势为1V ，则该磁场的磁感应强度为1T 。

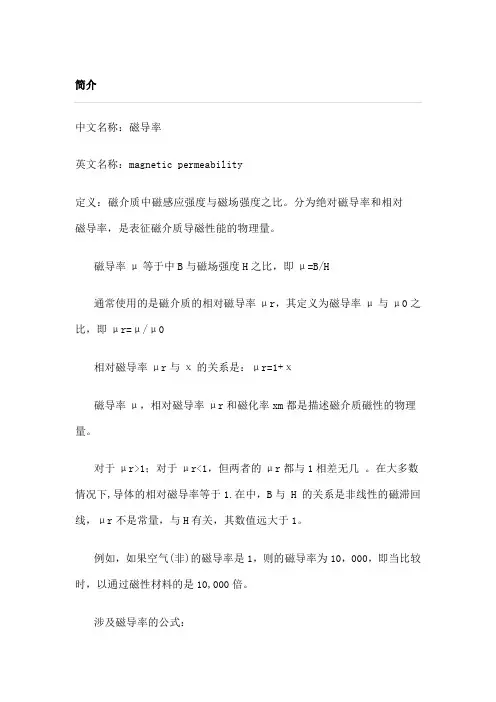

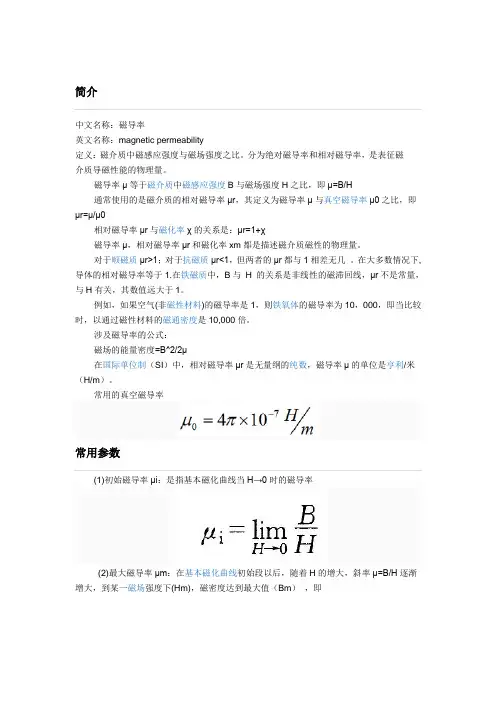

简介中文名称：磁导率英文名称：magnetic permeability定义：磁介质中磁感应强度与磁场强度之比。

分为绝对磁导率和相对磁导率，是表征磁介质导磁性能的物理量。

磁导率μ等于磁介质中磁感应强度B与磁场强度H之比，即μ=B/H通常使用的是磁介质的相对磁导率μr，其定义为磁导率μ与真空磁导率μ0之比，即μr=μ/μ0相对磁导率μr与磁化率χ的关系是：μr=1+χ磁导率μ，相对磁导率μr和磁化率xm都是描述磁介质磁性的物理量。

对于顺磁质μr>1；对于抗磁质μr<1，但两者的μr都与1相差无几。

在大多数情况下,导体的相对磁导率等于1.在铁磁质中，B与H 的关系是非线性的磁滞回线，μr不是常量，与H有关，其数值远大于1。

例如，如果空气(非磁性材料)的磁导率是1，则铁氧体的磁导率为10，000，即当比较时，以通过磁性材料的磁通密度是10,000倍。

涉及磁导率的公式：磁场的能量密度=B^2/2μ在国际单位制（SI）中，相对磁导率μr是无量纲的纯数，磁导率μ的单位是亨利/米（H/m）。

常用的真空磁导率常用参数(1)初始磁导率μi：是指基本磁化曲线当H→0时的磁导率(2)最大磁导率μm：在基本磁化曲线初始段以后，随着H的增大，斜率μ=B/H逐渐增大，到某一磁场强度下(Hm)，磁密度达到最大值（Bm），即（3）饱和磁导率μS：基本磁化曲线饱和段的磁导率，μs值一般很小，深度饱和时，μs=μo。

（4）差分（增量）磁导率μΔ∶μΔ=△B/△H。

ΔB及△H是在（B1，H1）点所取的增量如图1和图2所示。

（5）微分磁导率，μd∶μd=dB /dH，在（B1，H1）点取微分，可得μd。

可知：μ1=B1/H1，μ△=△B /△H，μd=dB1/dH1，三者虽是在同一点上的磁导率，但在数值上是不相等的。

非磁性材料（如铝、木材、玻璃、自由空间）B与H之比为一个常数，用μ。

来表示非磁性材料的的磁导率，即μ。

=1（在CGS单位制中）或μ。

③由定义求出互感系数 M。 3.互感电动势 由法拉第电磁感应定律可知：
线圈1电流变化在线圈2中产生的互感电动势:
d 21 dI dI 1 1 21 M 21 M dt dt dt
线圈2电流变化在线圈1中产生的互感电动势:
9
d12 dI 2 dI 2 12 M 12 M dt dt dt
线圈 2 的自感系数为： L2
n lS
2 2
L1 L 2 n1n 2lS M
证毕。
对于两线圈不完全耦合时
11
M k L1 L 2 其中 k 为耦合系数,（0＜k≤1）
a b m B dS Bldx
a b
例3： 在长直导线旁距 a 放置一长为 l、宽为 b 的矩 形导线框，求两导体的互感系数。 解：设直导线中通有电流 I ， 载流直导线在矩形线圈内产 I 生的磁通量为：
V
m
体
例：求自感量分别为L1、L2、L2的两线圈串联后的总自 感量。 解：1）顺串：两个线圈中的磁场互相加强。
L1 M
L2
I L总 L1 L2 2M
2）反串：两个线圈中的磁场互相减弱。 L1 M L2
L总 L1 L2 2M
18
I
例： 计算半径为 R、长为 l、通有电 流 I 、磁导率为 的均匀载流圆柱 导体内磁场能量。 解：由介质中安培环路定理确定导 体内的磁感应强度 B ， 导体内沿磁力线作半径为 r 的环路，
由能量密度计算任意一个磁场的能量： 1）.先确定体积元内的磁场能量，dWm
m V m
wmdV体
2）.再计算体积V体内的磁场能量， 积分应遍及磁场 存在的全空间。 W dW w dV

自感互感系数公式
自感互感系数是指材料在交变电磁场作用下自感和互感的比值。

自感是指材料中电流变化时由于自身磁通量的变化而产生的电势。

互感是指两个电路之间电流变化时由于磁场的变化而产生的电势。

自感互感系数被广泛应用于电路分析和电磁学领域。

M=(N1*N2*k)/(2*π*L)
其中，M表示自感互感系数，N1和N2分别表示两个电感器的匝数，k 表示磁芯的磁导率，L表示电感器的自感或互感。

在公式中，分子部分表示两个电感器的磁通量变化的乘积，即互感的影响；分母部分表示磁场产生的能量，即自感的影响。

由于这个比值是用电压表示的，所以也可以用来描述电路中的电压分布和电流分布。

自感互感系数的物理意义是刻画电磁感应现象的强度。

自感和互感的大小与电感器的匝数、磁场的强度和材料的磁导率等因素有关。

在电路、变压器、电感和互感器中，自感互感系数的大小直接影响到其电气性能和功率传输效率。

在实际应用中，自感互感系数可以用来优化电路设计和提高电力传输效率。

例如，在变压器中，通过调整绕组的匝数和磁芯的材料，可以改变自感和互感的比例，从而实现电压的升降变换。

此外，自感互感系数还可以用于设计电感和互感器的参数。

通过选择适当的匝数和材料，可以在特定的频率范围内实现最佳的自感互感性能。

总的来说，自感互感系数是电磁学和电路分析中重要的参数之一、它能够揭示电磁感应现象的本质，并且对于优化电路设计和提高功率传输效率具有重要意义。

自感系数
物理学名词
01 系数定义
03 计算式
目录
02 决定因素 04 单位介绍
自感系数表示线圈产生自感能力的物理量，常用L来表示。简称自感或电感。自感系数的单位是亨利，简称亨， 符号是H。
系数定义
1.在单位电流变化率ΔI/Δt下，某个自感线圈产生的自感电动势E的大小。（比值法定义）
自感2.L=Ψ/i（当线圈为多匝时，通过各匝线圈的磁通量之和称为磁通匝链数Ψ，若通过每匝线圈的磁通量 Φ都相同，则Ψ=NΦ，N为线圈匝数）
决定因素
决定因素线圈的自感系数跟线圈的形状、长短、匝数以及是否有铁芯等因素有关。线圈越长，单位长度上匝 数越多，截面积越大，他的自感系数就越大。另外，有铁芯的线圈的自感系数，比没有铁芯时要大得多，对于一 个现成的线圈来说，自感系数是一定的。
计算式
线圈面积越大、线圈越长、单位长度匝数越密，它的自感系数就越大。另外，有铁芯的线圈的自感系数比没 有铁芯时大的多。计算公式为L=（uSN^2)/l，各字母含义：u代表线圈中的介质磁导率，S代表线圈面积，N代表 线圈匝数，l代表线圈长度。
自感系数的计算比较复杂，常用实验方法测定，简单情形则可由毕-萨-拉定律和Ψ=LI计算。 推导 设i为电流大小，μ为线圈中的介质磁导率，n为线圈匝数密度，N为线圈总匝数（N=nl），S为线圈面积，l 为线圈长度，V为线圈体积（V=Sl）。 根据自感系数的定义L=Ψ/i=NΦ/i=nlBS/i 根据毕奥-萨伐尔定律，计算出无限长直螺线管内部的磁感应强度B=μni。 则L=μn^2lSi/i=μn^2Sl=μn^2V① 若将n=N/l代入L=μn^2Sl即得L=μN^2Sl/l^2=μN^2S/l改变1安时产生的自感电动势是1伏，这个线圈的自感系数就是1亨。所以：1 亨=1伏·秒/安。

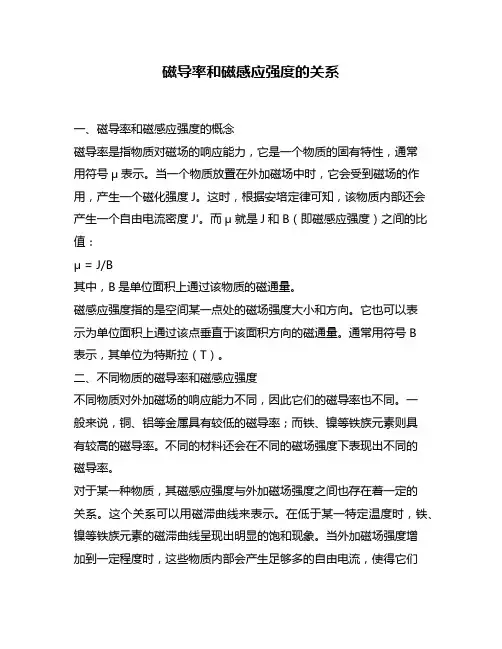

磁导率和磁感应强度的关系一、磁导率和磁感应强度的概念磁导率是指物质对磁场的响应能力，它是一个物质的固有特性，通常用符号μ表示。

当一个物质放置在外加磁场中时，它会受到磁场的作用，产生一个磁化强度J。

这时，根据安培定律可知，该物质内部还会产生一个自由电流密度J'。

而μ就是J和B（即磁感应强度）之间的比值：μ = J/B其中，B是单位面积上通过该物质的磁通量。

磁感应强度指的是空间某一点处的磁场强度大小和方向。

它也可以表示为单位面积上通过该点垂直于该面积方向的磁通量。

通常用符号B表示，其单位为特斯拉（T）。

二、不同物质的磁导率和磁感应强度不同物质对外加磁场的响应能力不同，因此它们的磁导率也不同。

一般来说，铜、铝等金属具有较低的磁导率；而铁、镍等铁族元素则具有较高的磁导率。

不同的材料还会在不同的磁场强度下表现出不同的磁导率。

对于某一种物质，其磁感应强度与外加磁场强度之间也存在着一定的关系。

这个关系可以用磁滞曲线来表示。

在低于某一特定温度时，铁、镍等铁族元素的磁滞曲线呈现出明显的饱和现象。

当外加磁场强度增加到一定程度时，这些物质内部会产生足够多的自由电流，使得它们已经不能再吸收更多的磁通量了。

这时，它们的磁感应强度就达到了一个最大值。

三、影响磁导率和磁感应强度的因素1. 温度：温度对物质内部自由电子数量和运动状态都有影响，从而影响了其对外加磁场的响应能力。

2. 材料：不同材料对外加磁场的响应能力不同，因此其磁导率和磁感应强度也会有所差异。

3. 磁场方向：某些材料只在特定方向上具有较高的磁导率和磁感应强度，而在其他方向上则表现得相对较差。

4. 外加磁场强度：外加磁场强度越大，物质内部产生的自由电流也就越多，从而对外加磁场的响应能力也就越强。

四、结论磁导率和磁感应强度是两个密切相关的概念。

不同物质具有不同的磁导率和磁感应强度，这主要取决于它们对外加磁场的响应能力。

同时，影响这些因素的因素还包括材料、温度、外加磁场方向和外加磁场强度等。

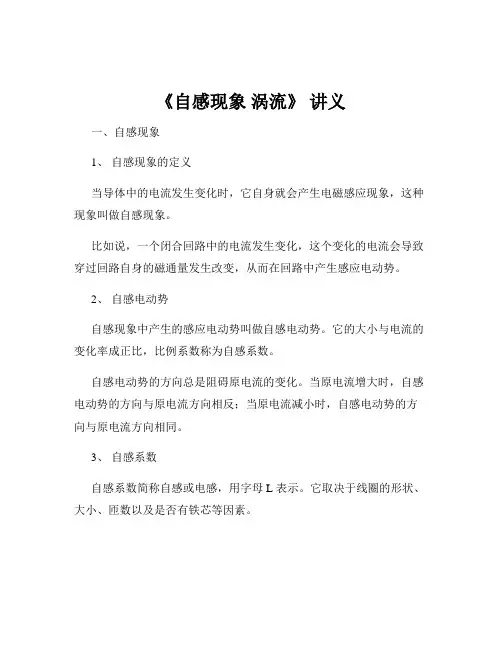

《自感现象涡流》讲义一、自感现象1、自感现象的定义当导体中的电流发生变化时，它自身就会产生电磁感应现象，这种现象叫做自感现象。

比如说，一个闭合回路中的电流发生变化，这个变化的电流会导致穿过回路自身的磁通量发生改变，从而在回路中产生感应电动势。

2、自感电动势自感现象中产生的感应电动势叫做自感电动势。

它的大小与电流的变化率成正比，比例系数称为自感系数。

自感电动势的方向总是阻碍原电流的变化。

当原电流增大时，自感电动势的方向与原电流方向相反；当原电流减小时，自感电动势的方向与原电流方向相同。

3、自感系数自感系数简称自感或电感，用字母 L 表示。

它取决于线圈的形状、大小、匝数以及是否有铁芯等因素。

对于一个长直螺线管，其自感系数 L ＝μ₀n²S l （其中μ₀为真空磁导率，n 为单位长度上的匝数，S 为螺线管的横截面积，l 为螺线管的长度）。

自感系数的单位是亨利（H）。

4、自感现象的应用和防止应用方面：自感现象在日光灯中得到了广泛应用。

日光灯中的镇流器就是一个带有铁芯的自感线圈，在日光灯启动时，镇流器产生一个瞬时高压，使灯管中的气体导电发光；在日光灯正常工作时，镇流器又起到降压限流的作用。

防止方面：在一些电路中，自感现象可能会产生不利影响，比如在断开大电流电路时，可能会产生强烈的电弧，这就需要采取措施来防止自感现象带来的危害。

二、涡流1、涡流的定义当块状金属在变化的磁场中，或者在磁场中运动时，金属块内会产生感应电流。

由于金属块的电阻很小，所以电流很大，像漩涡一样，这种电流叫做涡流。

2、涡流的热效应涡流在金属块中流动时会产生热量。

利用涡流的热效应，可以制成高频感应炉来冶炼金属；家庭中使用的电磁炉也是利用涡流的热效应来加热食物的。

但在某些情况下，涡流的热效应是不利的，比如变压器和电机的铁芯中，涡流会导致能量损耗，使铁芯发热，为了减少这种损耗，通常会采用硅钢片叠成铁芯，并且在片间涂上绝缘漆，以增大电阻，减小涡流。
