电感的自感系数计算电感是电路中常见的元件之一，其主要作用是储存和释放电能。
在电感中，存在着一种称为自感的现象，即电感中自生的感应电动势。
本文将介绍电感的自感系数的计算方法。
一、理论背景在电磁感应中，法拉第定律描述了自感现象的基本规律。
根据法拉第定律，电磁感应产生的感应电动势E与电感的自感系数L和电流I之间存在以下关系：E = -L * dI/dt其中，E为感应电动势，L为自感系数，dI/dt为电流变化的速率。
二、计算方法为了计算电感的自感系数L，需要进行一系列的实验。
首先，搭建一个电感电路，将电感与电流表、电压表和电源连接。
接下来，将电源的电压调节至一个较小的恒定值。
然后，通过改变电路中的电流值I，测量电感两端的感应电动势E和电流的变化速率dI/dt。
可以通过使用示波器测量电感两端的电压波形，并根据波形的变化情况计算出电流的变化速率。
在实验过程中，需要多组数据以获得准确的结果。
通过测量电流和感应电动势之间的关系，我们可以拟合出一个线性方程。
E = -L * dI/dt其中，E为感应电动势，L为自感系数，dI/dt为电流的变化速率。
通过拟合线性方程，我们可以获得电感的自感系数L的数值。
将所得的数值与电感的理论值进行比较，以验证实验结果的准确性。
三、例子说明为了更好地理解电感的自感系数计算过程，我们可以通过一个例子来演示。
假设我们有一个电感，其感应电动势E和电流变化速率dI/dt的数据如下：电流变化(dI/dt) (A/s) 感应电动势(E) (V)0.2 -0.40.4 -0.80.6 -1.20.8 -1.61.0 -2.0我们可以通过将这些数据代入线性方程E = -L * dI/dt来计算自感系数L。
将第一组数据代入方程，我们得到 -0.4 = -L * 0.2，解得L = 2 H。
将其他数据依次代入方程，得到的自感系数L值都为2 H。
根据这些计算结果，我们可以得出结论：该电感的自感系数为2 H。

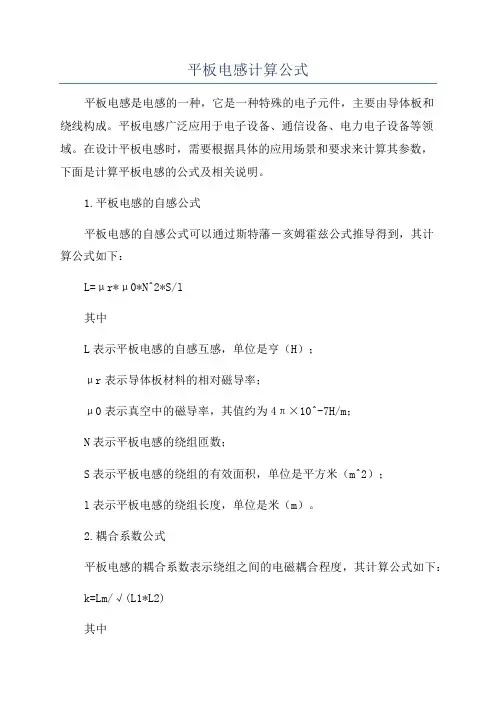

平板电感计算公式平板电感是电感的一种，它是一种特殊的电子元件，主要由导体板和绕线构成。
平板电感广泛应用于电子设备、通信设备、电力电子设备等领域。
在设计平板电感时，需要根据具体的应用场景和要求来计算其参数，下面是计算平板电感的公式及相关说明。
1.平板电感的自感公式平板电感的自感公式可以通过斯特藩－亥姆霍兹公式推导得到，其计算公式如下：L=μr*μ0*N^2*S/l其中L表示平板电感的自感互感，单位是亨（H）；μr表示导体板材料的相对磁导率；μ0表示真空中的磁导率，其值约为4π×10^-7H/m；N表示平板电感的绕组匝数；S表示平板电感的绕组的有效面积，单位是平方米（m^2）；l表示平板电感的绕组长度，单位是米（m）。
2.耦合系数公式平板电感的耦合系数表示绕组之间的电磁耦合程度，其计算公式如下：k=Lm/√(L1*L2)其中k表示平板电感的耦合系数，取值范围为0～1；Lm表示平板电感的互感，单位是亨（H）；L1和L2分别表示平板电感的自感，单位是亨（H）。
3.构造公式平板电感的构造公式用来计算绕组的尺寸与线圈的匝数，其计算公式如下：N=√(L*l/(μr*μ0*S))其中N表示平板电感的绕组匝数；L表示平板电感的自感，单位是亨（H）；l表示平板电感的绕组长度，单位是米（m）；μr表示导体板材料的相对磁导率；μ0表示真空中的磁导率，其值约为4π×10^-7H/m；S表示平板电感的绕组的有效面积，单位是平方米（m^2）。
4.线圈容性公式平板电感的线圈容性表示平板电感的电容特性，其计算公式如下：C=1/(ω^2*L)其中C表示平板电感的线圈容性，单位是法拉（F）；ω 表示平板电感的角频率，单位是弧度/秒（rad/s）；L表示平板电感的自感，单位是亨（H）。
综上所述，以上是计算平板电感的常用公式和相关说明。
根据实际需求，可以通过这些公式计算出平板电感的自感、互感、线圈参数等，从而满足不同电子设备中对平板电感的要求。
电感计算公式有几个单位电感是电路中常见的元件之一，它是指电流在通过导体时所产生的磁场所储存的能量。
电感的计算公式是电感L等于感应电动势E除以电流I的变化率，即L=E/I。
在实际电路中，电感的计算公式可以通过不同的单位来表示，下面将介绍电感计算公式中常见的单位。
1. 欧姆（Ω），欧姆是电阻的单位，表示电阻对电流的阻碍程度。
在电感的计算公式中，欧姆通常用来表示电感的阻抗，即电感对交流电的阻碍程度。
欧姆的计算公式是R=V/I，其中R表示电阻，V表示电压，I表示电流。
2. 安培（A），安培是电流的单位，表示单位时间内通过导体的电荷量。
在电感的计算公式中，安培通常用来表示电流的大小，即电感所储存的能量与电流的变化率。
安培的计算公式是I=Q/t，其中I表示电流，Q表示电荷量，t表示时间。
3. 瓦特（W），瓦特是功率的单位，表示单位时间内的能量转化速率。
在电感的计算公式中，瓦特通常用来表示电感所储存的能量与电流的变化率。
瓦特的计算公式是P=VI，其中P表示功率，V表示电压，I表示电流。
4. 法拉（F），法拉是电容的单位，表示电容器对电压的储存能力。
在电感的计算公式中，法拉通常用来表示电感的自感系数，即电感所储存的能量与电流的变化率。
法拉的计算公式是C=Q/V，其中C表示电容，Q表示电荷量，V表示电压。
5. 基尔文（K），基尔文是温度的单位，表示绝对温度。
在电感的计算公式中，基尔文通常用来表示电感的温度系数，即电感的阻抗随温度的变化。
基尔文的计算公式是T=273.15+℃，其中T表示绝对温度，℃表示摄氏温度。
总结，电感的计算公式中常见的单位有欧姆、安培、瓦特、法拉和基尔文。
这些单位分别表示电感的阻抗、电流的大小、能量转化速率、电容的储存能力和温度的变化。
在实际电路中，我们可以通过这些单位来计算电感的大小和特性，从而设计和优化电路的性能。
几个常用的自感系数计算公式的应用自感系数是电磁学中常用的参数之一，用于描述电流元或线圈产生的磁场与其自身的关系。
在不同的电磁学问题中，可以利用不同的公式来计算自感系数。
接下来将介绍几个常用的自感系数计算公式及其应用。
1.直线电流元的自感系数：对于一段长度为L、电流为I的直线电流元，其自感系数可以通过以下公式计算：L=μ0*I^2/(4π)其中，μ0是真空中的磁导率，其数值为4π×10^-7H/m。
应用：这个公式可以用于计算直线电流元的自感系数，例如在计算由长导线产生的磁场时，可以通过该公式计算导线的自感系数。
2.环形线圈的自感系数：对于一个半径为R、N匝的环形线圈，其自感系数可以通过以下公式计算：L=μ0*N^2*A/(2π)其中，A是线圈的面积，μ0是真空中的磁导率。
应用：这个公式可以用于计算环形线圈的自感系数，例如在计算由环形线圈产生的磁场时，可以通过该公式计算线圈的自感系数。
3.双曲线形线圈的自感系数：对于一个双曲线形线圈，其自感系数可以通过以下公式计算：L = μ0 * (N^2 * ln(8R/d) - N^2)其中，R是线圈的半径，d是双曲线形线圈的内径，N是线圈的匝数，μ0是真空中的磁导率。
应用：这个公式可以用于计算双曲线形线圈的自感系数，例如在设计电感器或传感器时，可以通过该公式计算线圈的自感系数。
4.均匀薄线圈的自感系数：对于一个半径为R、匝数为N、宽度为w的均匀薄线圈，其自感系数可以通过以下公式计算：L = μ0 * N^2 * (ln(8R/w) - 2)其中，w是线圈的宽度，μ0是真空中的磁导率。
应用：这个公式可以用于计算均匀薄线圈的自感系数，例如在设计电感器或电感元件时，可以通过该公式计算线圈的自感系数。
总结：自感系数是电磁学中重要的参数之一，用于描述电流元或线圈产生的磁场与其自身的关系。
通过不同的公式可以计算不同形状的线元或线圈的自感系数，这些公式在电磁学的理论研究和实际应用中都有广泛的应用。
互感器计算公式范文
1.互感比计算公式：
互感比是指互感器的二次侧电压与一次侧电压之比，一般用K表示，公式如下：
K=U2/U1
其中，K为互感比，U2为二次侧电压，U1为一次侧电压。
2.自感系数计算公式：
自感系数是指互感器自身的电感大小，一般表示为L。
自感系数的计算公式如下：
L=N^2*μ*A/l
其中，L为自感系数，N为匝数，μ为相对磁导率，A为互感器磁芯有效截面积，l为磁区长度。
3.互感系数计算公式：
互感系数是指互感器的互感大小，一般表示为M。
互感系数的计算公式如下：
M = K * sqrt(L1 * L2)
其中，M为互感系数，K为互感比，L1和L2分别为两端自感系数。
4.互感器绕组电感计算公式：
互感器绕组电感是指互感器一次侧绕组和二次侧绕组的自感大小，一般表示为L1和L2、绕组电感的计算公式如下：
L1=N1^2*μ1*A1/l1
L2=N2^2*μ2*A2/l2
其中，L1和L2分别为一次侧绕组和二次侧绕组自感系数，N1和N2分别为一次侧绕组和二次侧绕组匝数，μ1和μ2分别为一次侧绕组和二次侧绕组的相对磁导率，A1和A2分别为一次侧绕组和二次侧绕组的有效截面积，l1和l2分别为一次侧绕组和二次侧绕组的磁区长度。
1.互感器设计：
2.互感器性能评估：
3.互感器应用分析：
总结：
互感器计算公式是用来计算互感器参数的数学公式，包括互感比、自感系数、互感系数和绕组电感等。
这些公式在互感器的设计、性能评估和应用分析中起着重要的作用。
熟练掌握互感器计算公式，对于互感器的应用和优化设计具有重要意义。

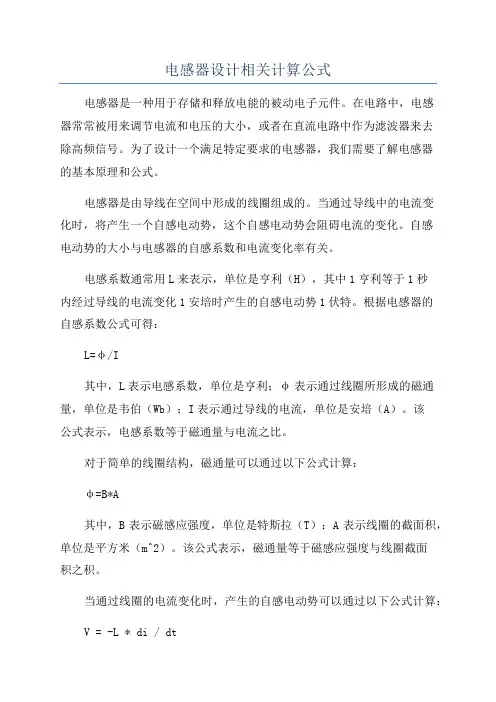

电感器设计相关计算公式电感器是一种用于存储和释放电能的被动电子元件。
在电路中，电感器常常被用来调节电流和电压的大小，或者在直流电路中作为滤波器来去除高频信号。
为了设计一个满足特定要求的电感器，我们需要了解电感器的基本原理和公式。
电感器是由导线在空间中形成的线圈组成的。
当通过导线中的电流变化时，将产生一个自感电动势，这个自感电动势会阻碍电流的变化。
自感电动势的大小与电感器的自感系数和电流变化率有关。
电感系数通常用L来表示，单位是亨利（H），其中1亨利等于1秒内经过导线的电流变化1安培时产生的自感电动势1伏特。
根据电感器的自感系数公式可得：L=φ/I其中，L表示电感系数，单位是亨利；φ表示通过线圈所形成的磁通量，单位是韦伯（Wb）；I表示通过导线的电流，单位是安培（A）。
该公式表示，电感系数等于磁通量与电流之比。
对于简单的线圈结构，磁通量可以通过以下公式计算：φ=B*A其中，B表示磁感应强度，单位是特斯拉（T）；A表示线圈的截面积，单位是平方米（m^2）。
该公式表示，磁通量等于磁感应强度与线圈截面积之积。
当通过线圈的电流变化时，产生的自感电动势可以通过以下公式计算：V = -L * di / dt其中，V表示自感电动势，单位是伏特（V）；L表示电感系数，单位是亨利（H）；di表示电流的变化量，单位是安培（A）；dt表示时间的变化量，单位是秒（s）。
该公式表示，自感电动势等于电感系数与电流变化率之积的负值。
在实际的电感器设计中，我们通常希望满足特定的电感系数、电阻和性能要求。
在满足这些要求的前提下，我们可以通过改变线圈的长度和粗细、线圈的匝数以及线圈的材料来调整电感器的性能。
线圈的长度和粗细对电感系数的影响较大，长度越长、粗细越大，电感系数越大。
线圈的匝数也会影响电感系数，匝数越多，电感系数越大。
线圈的材料决定了电感器的电阻和损耗，一般需要选择导电性好的材料。
在电感器的设计过程中，我们还需要考虑一些其他因素，例如电感器的负载能力、频率响应等。
电感自感的公式电感和自感是电路中常见的物理量，它们在电路设计和研究中起着重要的作用。
本文将介绍电感和自感的基本概念，并推导出与之相关的公式。
电感是指电流通过一个线圈时，由于磁场相互作用而产生的自感和互感。
它是电路中储存电磁能和抵抗电流变化的重要元件。
我们先来看看电感的基本概念。
电感可以分为自感和互感两种情况。
自感是指电流在一个线圈中产生的磁场，由于自感作用而感应出的电动势。
互感则是指通过两个或更多线圈之间的磁场相互作用而产生的感应电动势。
现在我们来推导电感和自感的公式。
首先，考虑一个线圈，其匝数为N，截面积为A。
当通过该线圈的电流为I时，由于自感作用，线圈中产生的磁场磁通量Φ与电流I成正比，即Φ=kI（k为常数）。
这里我们引入一个参数，称之为磁感应系数，记作L，它与线圈结构和材料有关。
根据定义，磁感应系数L等于单位磁通量Φ对电流I的比值，即L=Φ/I。
结合Φ=kI的表达式，我们可以得到磁感应系数的表达式L=kI/I=k（单位：亨利/H）。
接下来，我们考虑线圈中感应出的电动势ε。
根据法拉第电磁感应定律，线圈中感应电动势ε等于磁通量Φ对时间t的变化率的负值，即ε=-dΦ/dt。
在这个例子中，我们只考虑时间t的变化，而不考虑磁通量Φ的空间分布变化。
因此，我们可以将dΦ/dt表示为Φ/t。
此时，电动势ε可以表示为ε=-Φ/t。
将A省略掉，假设Φ/t为常数k1，我们可以得到电动势ε=-k1。
根据欧姆定律，电动势ε等于电流I与电阻R的乘积，即ε=IR。
结合之前的推导，我们可以得到-k1=IR，即I=-k1/R。
将之前的磁感应系数L=k代入，我们可以得到I=-kR，即电流I与电阻R成反比。
到目前为止，我们已推导出了电感和自感的公式。
电感L与磁感应系数k成正比，自感相对于电阻R的电流I成反比。
这些公式在电路设计和研究中具有重要的意义。
综上所述，电感和自感是电路中重要的物理量，它们与线圈结构、材料、电流和时间等因素相关。

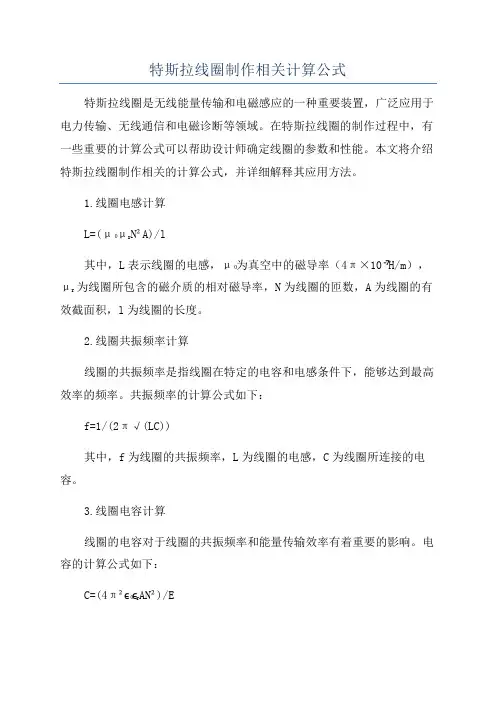

特斯拉线圈制作相关计算公式特斯拉线圈是无线能量传输和电磁感应的一种重要装置，广泛应用于电力传输、无线通信和电磁诊断等领域。
在特斯拉线圈的制作过程中，有一些重要的计算公式可以帮助设计师确定线圈的参数和性能。
本文将介绍特斯拉线圈制作相关的计算公式，并详细解释其应用方法。
1.线圈电感计算L=(μ₀μᵣN²A)/l其中，L表示线圈的电感，μ₀为真空中的磁导率（4π×10⁻⁷H/m），μᵣ为线圈所包含的磁介质的相对磁导率，N为线圈的匝数，A为线圈的有效截面积，l为线圈的长度。
2.线圈共振频率计算线圈的共振频率是指线圈在特定的电容和电感条件下，能够达到最高效率的频率。
共振频率的计算公式如下：f=1/(2π√(LC))其中，f为线圈的共振频率，L为线圈的电感，C为线圈所连接的电容。
3.线圈电容计算线圈的电容对于线圈的共振频率和能量传输效率有着重要的影响。
电容的计算公式如下：C=(4π²ϵ₀ϵᵣAN²)/E其中，C为线圈的电容，ϵ₀为真空中的电介质常数（8.854×10⁻¹²F/m），ϵᵣ为线圈所包含的电介质的相对电容率，A为线圈的有效截面积，N为线圈的匝数，E为线圈工作电场强度。
4.线圈自感计算线圈的自感是指线圈中的磁场对电流的自感应作用，也称为自感系数。
自感的计算公式如下：S=μ₀N²A/l其中，S为线圈的自感，μ₀为真空中的磁导率，N为线圈的匝数，A为线圈的有效截面积，l为线圈的长度。
5.线圈功率计算线圈的功率是指线圈传递和接收能量的能力。
功率的计算公式如下：P = 0.5HBro其中，P为线圈的功率，H为线圈的磁场强度，B为线圈的磁感应强度，ro为线圈的高斯面积。
6.线圈电流计算线圈的电流是指通过线圈的电流大小。
电流的计算公式如下：I=U/R其中，I为线圈的电流，U为线圈所施加的电压，R为线圈的电阻。
在实际线圈设计中，根据具体的应用需求和制作条件，可以通过以上公式进行计算，并根据计算结果对线圈参数进行调整和优化。

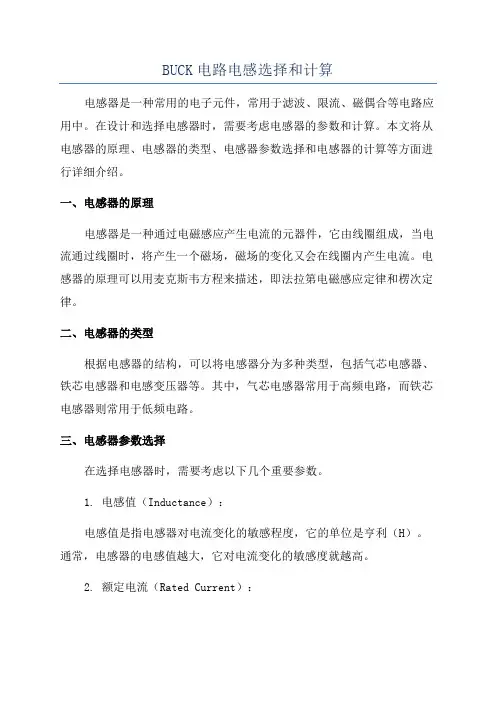

BUCK电路电感选择和计算电感器是一种常用的电子元件，常用于滤波、限流、磁偶合等电路应用中。
在设计和选择电感器时，需要考虑电感器的参数和计算。
本文将从电感器的原理、电感器的类型、电感器参数选择和电感器的计算等方面进行详细介绍。
一、电感器的原理电感器是一种通过电磁感应产生电流的元器件，它由线圈组成，当电流通过线圈时，将产生一个磁场，磁场的变化又会在线圈内产生电流。
电感器的原理可以用麦克斯韦方程来描述，即法拉第电磁感应定律和楞次定律。
二、电感器的类型根据电感器的结构，可以将电感器分为多种类型，包括气芯电感器、铁芯电感器和电感变压器等。
其中，气芯电感器常用于高频电路，而铁芯电感器则常用于低频电路。
三、电感器参数选择在选择电感器时，需要考虑以下几个重要参数。
1. 电感值（Inductance）：电感值是指电感器对电流变化的敏感程度，它的单位是亨利（H）。
通常，电感器的电感值越大，它对电流变化的敏感度就越高。
2. 额定电流（Rated Current）：额定电流是指电感器能够承受的最大电流，通常以安培（A）为单位。
在选择电感器时，需要根据电路中的最大电流来确定电感器的额定电流。
3. 直流电阻（DC Resistance）：直流电阻是指电感器在直流电流下的电阻值，它的单位是欧姆（Ω）。
直流电阻越小，电感器的效率越高。
4. 频率响应（Frequency Response）：电感器对不同频率的电流变化具有不同的响应特性，称为频率响应。
在选择电感器时，需要根据电路中的频率范围来确定电感器的频率响应。
5. 电感器尺寸（Size）：电感器的尺寸直接影响电路板的布局和空间利用率。
在选择电感器时，需要根据电路板的大小和布局来确定电感器的尺寸。
四、电感器的计算在电路设计中，有时需要根据已知的参数计算电感器的值。
以下是一些常见的电感器计算公式。
1.电感器的自感值计算公式：自感值可以通过线圈的自感系数和线圈的结构参数计算。
对于螺旋线圈，自感系数可以通过公式L=μ₀μᵣn²πr²/l来计算，其中L为自感值，μ₀为真空中的磁导率（4π×10^(-7)H/m），μᵣ为线圈的相对磁导率，n为线圈的匝数，r为线圈的半径，l为线圈的长度。

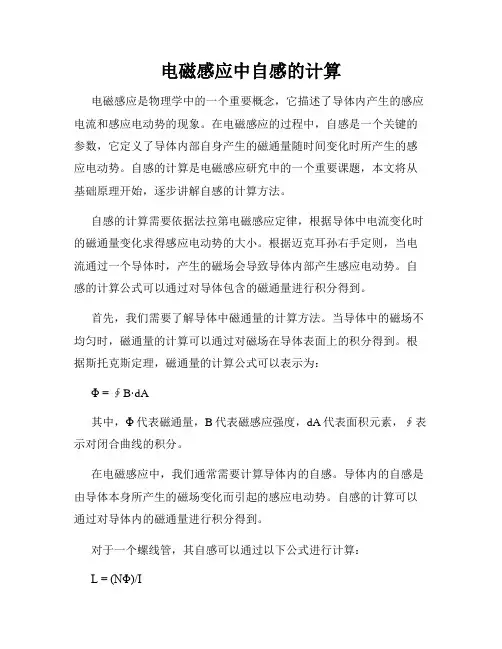

电磁感应中自感的计算电磁感应是物理学中的一个重要概念，它描述了导体内产生的感应电流和感应电动势的现象。
在电磁感应的过程中，自感是一个关键的参数，它定义了导体内部自身产生的磁通量随时间变化时所产生的感应电动势。
自感的计算是电磁感应研究中的一个重要课题，本文将从基础原理开始，逐步讲解自感的计算方法。
自感的计算需要依据法拉第电磁感应定律，根据导体中电流变化时的磁通量变化求得感应电动势的大小。
根据迈克耳孙右手定则，当电流通过一个导体时，产生的磁场会导致导体内部产生感应电动势。
自感的计算公式可以通过对导体包含的磁通量进行积分得到。
首先，我们需要了解导体中磁通量的计算方法。
当导体中的磁场不均匀时，磁通量的计算可以通过对磁场在导体表面上的积分得到。
根据斯托克斯定理，磁通量的计算公式可以表示为：Φ = ∮B·dA其中，Φ代表磁通量，B代表磁感应强度，dA代表面积元素，∮表示对闭合曲线的积分。
在电磁感应中，我们通常需要计算导体内的自感。
导体内的自感是由导体本身所产生的磁场变化而引起的感应电动势。
自感的计算可以通过对导体内的磁通量进行积分得到。
对于一个螺线管，其自感可以通过以下公式进行计算：L = (NΦ)/I其中，L代表自感，N代表匝数，Φ代表磁通量，I代表电流。
对于一个平面线圈，其自感可以通过以下公式进行计算：L = (μ0N^2A)/l其中，L代表自感，N代表匝数，A代表面积，l代表线圈的长度，μ0代表真空中的磁导率。
对于多圈线圈，如果线圈的轴线与磁场方向垂直，则线圈的磁通量可以近似为线圈的总自感。
这个近似公式可以表示为：Φ = L·I其中，Φ代表磁通量，L代表自感，I代表电流。
在实际研究中，自感的计算可以通过测量电感值或使用电磁场仿真工具进行。
测量电感值的方式可以通过自感仪器进行，该仪器可以通过测量导体内的感应电动势和电流大小来确定自感的大小。
电磁场仿真工具可以通过数值计算来模拟导体内的磁场分布，并进一步计算自感的数值。
自感电流公式
自感电流公式是指在电感器中，当电路中的电流发生变化时，电感器内部会产生一个反向电动势，导致电流产生一个自感电流的现象。
自感电流公式如下：
i = (V/R) * (1 - e^(-R/L * t))
其中，i为自感电流，V为电路中的电压，R为电路的电阻，L为电感器的感值，t为时间。
该公式的意义是，在一个电路中，当电压稳定时，电感器内部的电感会阻碍电流的变化，从而产生反向电动势，导致电路中产生一个自感电流。
这个自感电流的大小取决于电压、电阻、时间和电感器的感值等因素。
当电路中的电流变化越快，或电感器的感值越大，自感电流就会越大。
稀疏螺线管自感系数的计算
稀疏螺线管是指绕有一定规律的螺旋线的管道。
这种管道通常用于电磁感应测井、探测和遥测等应用，因为它能够有效地传输电磁信号。
稀疏螺线管的自感系数是指管道内部的电磁场强度与外部电流的比值。
计算稀疏螺线管自感系数的公式如下：
Λ = μ0πnI / H
其中，Λ是自感系数，μ0是真空的磁导率，n是螺旋线的匝数，I是螺旋线内的电流，H是管道内部的电磁场强度。
注意，这个公式只适用于稀疏螺线管的情况，即螺旋线的匝数比较小。
如果螺旋线的匝数较大，则需要使用其他方法来计算自感系数。
