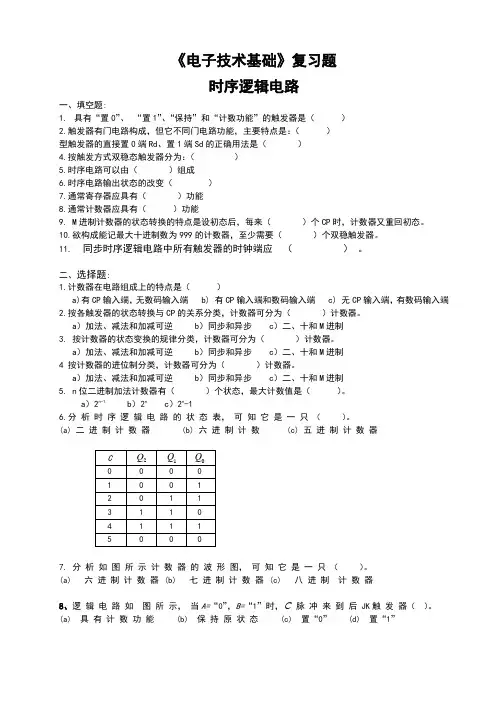

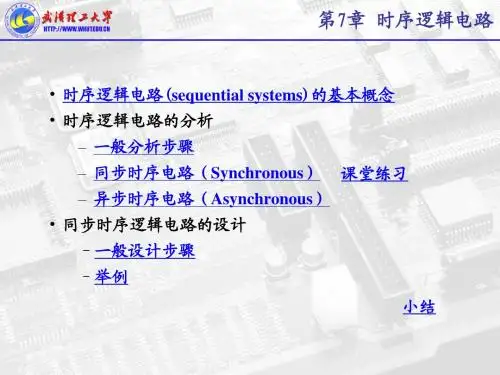

《电子技术基础》复习题时序逻辑电路一、填空题:1.具有“置0”、“置1”、“保持”和“计数功能”的触发器是（）2.触发器有门电路构成，但它不同门电路功能，主要特点是：（）型触发器的直接置0端Rd、置1端Sd的正确用法是（）4.按触发方式双稳态触发器分为：（）5.时序电路可以由（）组成6.时序电路输出状态的改变（）7.通常寄存器应具有（）功能8.通常计数器应具有（）功能9. M进制计数器的状态转换的特点是设初态后，每来（）个CP时，计数器又重回初态。
10.欲构成能记最大十进制数为999的计数器，至少需要（）个双稳触发器。
11. 同步时序逻辑电路中所有触发器的时钟端应（）。
二、选择题:1.计数器在电路组成上的特点是（）a)有CP输入端，无数码输入端 b) 有CP输入端和数码输入端 c) 无CP输入端，有数码输入端2.按各触发器的状态转换与CP的关系分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制3. 按计数器的状态变换的规律分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制4 按计数器的进位制分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制5. n位二进制加法计数器有（）个状态，最大计数值是（）。
a）2n-1 b）2n c）2n-16.分析时序逻辑电路的状态表，可知它是一只（）。
(a) 二进制计数器(b)六进制计数(c) 五进制计数器7. 分析如图所示计数器的波形图，可知它是一只（）。
(a) 六进制计数器(b) 七进制计数器(c) 八进制计数器8、逻辑电路如图所示，当A=“0”，B=“1”时，C脉冲来到后JK触发器（）。
(a) 具有计数功能(b) 保持原状态(c) 置“0” (d) 置“1”9、逻 辑 电 路 如 图 所 示， 分 析 C ，S ，R 的 波 形，当 初 始 状 态 为“0”时， t 1 瞬 间 输 出 Q 为 ( )。

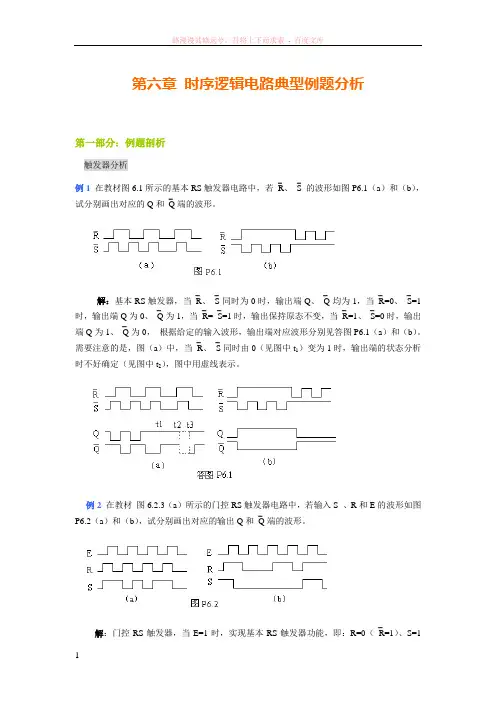

第六章时序逻辑电路典型例题分析第一部分：例题剖析触发器分析例1在教材图6.1所示的基本RS触发器电路中，若⎺R、⎺S 的波形如图P6.1（a）和（b），试分别画出对应的Q和⎺Q端的波形。
解：基本RS触发器，当⎺R、⎺S同时为0时，输出端Q、⎺Q均为1，当⎺R=0、⎺S=1时，输出端Q为0、⎺Q为1，当⎺R=⎺S=1时，输出保持原态不变，当⎺R=1、⎺S=0时，输出端Q为1、⎺Q为0，根据给定的输入波形，输出端对应波形分别见答图P6.1（a）和（b）。
需要注意的是，图（a）中，当⎺R、⎺S同时由0（见图中t1）变为1时，输出端的状态分析时不好确定（见图中t2），图中用虚线表示。
例2 在教材图6.2.3（a）所示的门控RS触发器电路中，若输入S 、R和E的波形如图P6.2（a）和（b），试分别画出对应的输出Q和⎺Q端的波形。
解：门控RS触发器，当E=1时，实现基本RS触发器功能，即：R=0（⎺R=1）、S=1（⎺S=0），输出端Q为1、⎺Q为0；R=1（⎺R=0）、S=0（⎺S=1）输出端Q为0、⎺Q为1；当E=0时，输出保持原态不变。
输出端波形见答图P6.2。
例3在教材图6.2.5所示的D锁存器电路中，若输入D、E的波形如图P6.3（a）和（b）所示，试分别对应地画出输出Q和Q端的波形。
解：D锁存器，当E=1时，实现D锁存器功能，即：Q n+1=D，当E=0时，输出保持原态不变。
输出端波形见答图P6.3。
例4在图P6.4（a）所示的四个边沿触发器中，若已知CP、A、B的波形如图（b）所示，试对应画出其输出Q端的波形。
设触发器的初始状态均为0。
解：图中各电路为具有异步控制信号的边沿触发器。
图（a）为边沿D触发器，CP上升沿触发，Q1n+1= A，异步控制端S D接信号C（R D=0），当C=1时，触发器被异步置位，输出Q n+1=1 ；图（b）为边沿JK触发器，CP上升沿触发，Q2n+1= A⎺Q2n +⎺BQ2n，异步控制端⎺R D接信号C（⎺S D =1），当C=0时，触发器被异步复位，输出Q n+1=0；图（c）为边沿D触发器，CP下降沿触发，Q3n+1= A，异步控制端⎺S D接信号C（⎺R D =1），当C=0时，触发器被异步置位，输出Q n+1=1；图（d）为边沿JK触发器，CP下降沿触发，Q4n+1= A⎺Q4n +⎺BQ4n，异步控制端R D接信号C（S D =0），当C=1时，触发器被异步复位，输出Q n+1=0。
时序逻辑电路试题及答案一、单选题1.CP有效时，若JK触发器状态由1翻转为0，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1【正确答案】：D2.主从RS触发器是在时钟脉冲CP的( )，根据输入信号改变状态。
A、低电平期间B、高电平期间C、上升沿时刻D、下降沿时刻【正确答案】：D3.仅具有置0和置1功能的触发器是A、RS触发器B、JK触发器C、D触发器D、T触发器【正确答案】：C4.关于JK触发器的错误表述是A、对于输入信号没有制约条件B、不允许JK同时为1C、允许JK同时为1D、允许JK同时为0【正确答案】：B5.D触发器当D=Q时，实现的逻辑功能是A、置0B、置1C、保持D、翻转【正确答案】：C6.JK触发器有( )触发信号输入端。
A、一个B、二个C、三个D、四个【正确答案】：B7.下列哪项表示基本RS触发器的符号A、B、C、D、【正确答案】：A8.D触发器在CP脉冲有效的情况下能实现的功能是A、置0和置1B、置1和保持C、置0和保持D、保持和翻转【正确答案】：A9.基本RS触发器是( )。
A、组合逻辑电路B、单稳态触发器C、双稳态触发器D、无稳态触发器10.双D集成触发器CD4013的时钟脉冲CP的引脚是A、14脚B、7脚C、3脚与11脚D、5脚与11脚【正确答案】：C11.与非型同步RS触发器，CP=1期间，( )，触发器维持原态。
