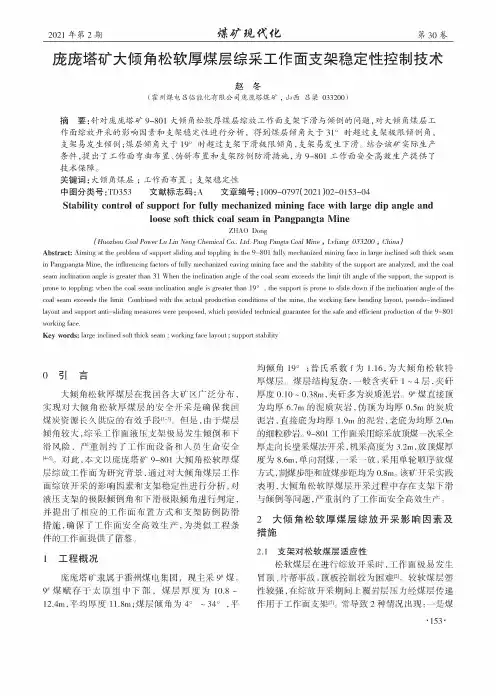

庞庞塔矿大倾角松软厚煤层综采工作面支架稳定性控制技术赵冬(霍州煤电&临能化有限公司庞庞塔煤矿，山西&梁033200)摘要:针对庞庞塔矿9-801大倾角松软厚煤层综放工作面支架下滑与倾倒的问题，对大倾角煤层工作面综放开采的影响因素和支架稳定性进行分析，得到煤层倾角大于31°时超过支架极限倾倒角，支架易发生倾倒；煤层倾角大于19°时超过支架下滑极限倾角，支架易发生下滑。
结合该矿实际生产条件，提出了工作面弯曲布置、伪斜布置和支架防倒防滑措施，为9-801工作面安全生产提供了关键词：大倾角煤层;工作面布置；支架稳定性中图分类号:TD353文献标志码:A文章编号＞1009-0797(2021)02-0153-04Stability control of support for fully mechanized mining face with large dip angle andloose soft thick coal seam in Pangpangta MineZHAO Dong(Huozhou Coal Power Lu Lin Neng Chemical Co.,Ltd.Pang Pangta Coal Mine,LvAiang033200,China)Abstract：Aiming at the problem of support sliding and toppling in the9-801fully mechanized mining face in large inclined soft thick seam in Pangpangta Mine,the influencing factors of fully mechanized caving mining face and the stability of the support are analyzed,and the coal seam inclination angle is greater than31When the inclination angle of the coal seam exceeds the limit tilt angle of the support,the support is prone to toppling;when the coal seam inclination angle is greater than19°,the support is prone to slide down if the inclination angle of the coal seam exceeds the bined with the actual production conditions of the mine,the working face bending layout,pseudo-inclined layout and support anti-sliding measures were proposed,which provided technical guarantee for the safe and efficient production of the9-801 working face.Key words：large inclined soft thick seam;working face layout;support stability0引言大倾角松软厚煤层在我国各大矿区广泛分布，实现对大倾角松软厚煤层的安全开采是确保我国煤炭资源长久供应的有效手段〔1-3_。
工程Engineering中国科技信息2012年第16期 CHINA SCIENCE AND TECHNOLOGY INFORMATION Aug.2012摘 要大倾角煤层综采时，对设备的防倒防滑、支护系统的稳定性有特殊的要求，结合某综采面的生产实践，针对管理上的五大难题提出了相应的措施，总结了大倾角综采面设备的防倒、防滑措施，详细阐述了支架稳定性的控制原则和方法，通过这些措施保证了大倾角综采面的安全生产，同时也大幅度提高了工作面的单产。
关键词大倾角煤层；综采工作面；回采管理中图分类号：TD823.21 文献标志码：A AbstractThere are special requirements for anti-collapse and anti-skid of fully mechanized mining equipment, and the stability of the support system in steeply dipping seam. Corresponding measures for the five major problems in the management are presented, combined with production practices of a fully mechanized mining face. Anti-skid measures of fully mechanized mining equipment in steeply dipping seam were summarized, the stability of the support control principles and methods are described in detail. Through these measures to ensure the safety production of steeply dipping seam, but also greatly improve the yield of the face.Keywordssteeply dipping seam; fully mechanized mining face; mining management实验面概况实验综采工作面走向长900m，倾斜长200m，煤层倾角平均30°，开采B4煤层，B4煤层为结构复杂的厚煤层，煤厚为1.2m～4.0m，平均为3.2m。

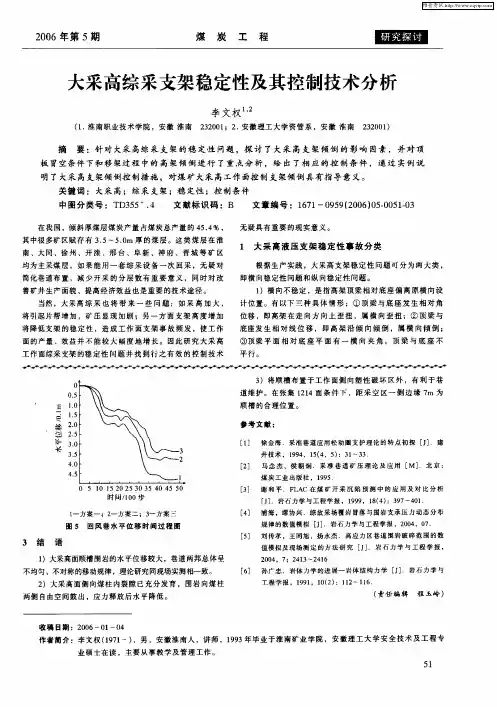

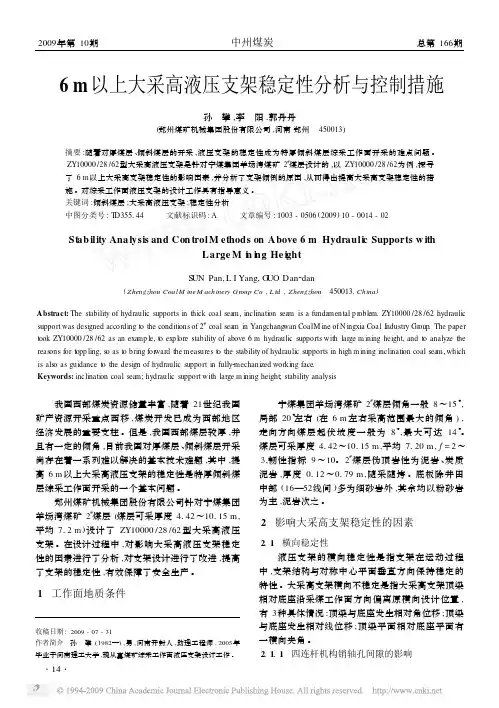

大倾角、大采高条件下支架稳定性探讨[摘要]介绍了大倾角、大采高条件下综采液压支架与围岩关系，给出了大倾角、大采高条件下支架失稳的类型和影响因素，提出了防止大倾角、大采高条件下综采液压支架失稳的措施。
[关键词]大倾角大采高支架与围岩关系稳定性防倒防滑中图分类号：tu998.14 文献标识码：a 文章编号：1009-914x （2013）10-0301-01引言我国国有重点煤矿厚煤层储量占44%，产量占45%以上，绝大多数高产、高效矿井是在以厚煤层开采为主的生产条件下实现的。
在厚煤层储量中大倾角煤层又占有很大比重，研究大倾角、大采高综采技术对建设高产、高效矿井、减少煤炭损失、减少巷道掘进量、集中生产和提高自动化水平具有积极的作用。
1 大倾角、大采高矿压显现规律和直接顶、基本顶与支架的相互作用论文[1～2]通过砌体梁模型得出了大倾角、大采高开采矿压显现规律和直接顶、基本顶与支架的相互作用。
1.1 大倾角、大采高开采矿压显现规律（1）大倾角厚煤层长壁开采工作面沿走向的矿山压力显现特征，具有初次来压和周期性矿压显现，来压强度大，规律性强。
由于岩层顶板的分层垮落特性，原直接顶岩层垮落后不能充满采空区时，一定厚度的下位老顶岩层将作为规则垮落带来弥补采空区充填的不足，直接顶的厚度增加，但直接与支架作用的仍是完整的直接顶岩石，具有较好的传力效果，因而矿压显现明显增大。
矿压显现呈现“先中部”、“次上部”、“再下部”的基本特征；工作面支架的工作阻力利用率变化幅度大，且呈中部区域高、向两边延伸逐渐降低的趋势，在工作面上部区域，由于支架与围岩接触条件多变支架工作阻力利用率最低；工作面中、上部区域岩层活动剧烈，支架受载状态多变，有时可能出现局部冲击。
（2）大倾角厚煤层煤层走向长壁工作面开采初次来压和周期来压强度取决于顶板岩层中老顶的岩性、厚度、上覆岩层荷载、采高、“结构”极限稳定跨距以及老顶形成的层位等。
与缓倾斜厚煤层开采时相比，在顶板条件相同时，老顶来压的步距较大，持续时间较长，但来压强度较同样岩性及生产技术条件下的缓倾斜厚煤层要小。
收稿日期:2009-09-23作者简介:杨 垂(1967 ),男,河南虞城人,工程师,长期从事煤矿综采技术管理工作,现任泉店煤矿常务副矿长。

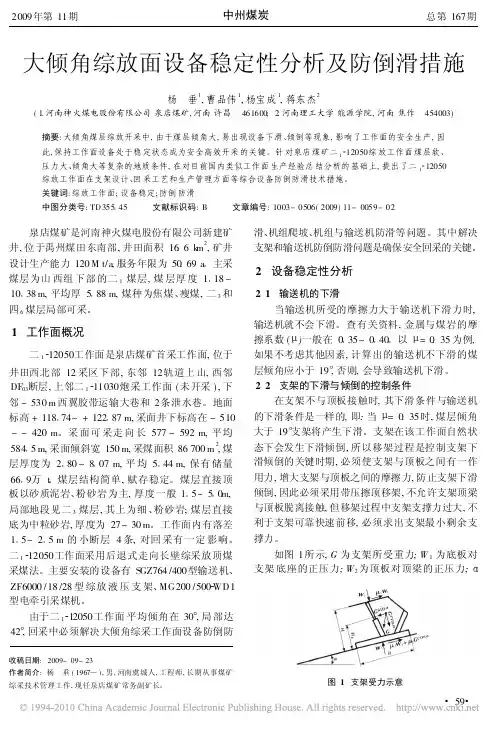

大倾角综放面设备稳定性分析及防倒滑措施杨 垂1,曹品伟1,杨宝成1,蒋东杰2(1.河南神火煤电股份有限公司泉店煤矿,河南许昌 461600;2.河南理工大学能源学院,河南焦作 454003)摘要:大倾角煤层综放开采中,由于煤层倾角大,易出现设备下滑、倾倒等现象,影响了工作面的安全生产,因此,保持工作面设备处于稳定状态成为安全高效开采的关键。
针对泉店煤矿二1 12050综放工作面煤层软、压力大、倾角大等复杂的地质条件,在对目前国内类似工作面生产经验总结分析的基础上,提出了二1 12050综放工作面在支架设计、回采工艺和生产管理方面等综合设备防倒防滑技术措施。
关键词:综放工作面;设备稳定;防倒防滑中图分类号:TD 355 45 文献标识码:B 文章编号:1003-0506(2009)11-0059-02泉店煤矿是河南神火煤电股份有限公司新建矿井,位于禹州煤田东南部,井田面积16.6k m 2,矿井设计生产能力120M t/a ,服务年限为50.69a 。
主采煤层为山西组下部的二1煤层,煤层厚度1 18~10 38m,平均厚5 88m,煤种为焦煤、瘦煤,二3和四6煤层局部可采。
1 工作面概况二1 12050工作面是泉店煤矿首采工作面,位于井田西北部12采区下部,东邻12轨道上山,西邻DF 03断层,上邻二1 11030炮采工作面(未开采),下邻-530m 西翼胶带运输大巷和2条泄水巷。
地面标高+118 74~+122 87m,采面井下标高在-510~-420m 。
采面可采走向长577~592m,平均584 5m,采面倾斜宽150m,采煤面积86700m 2,煤层厚度为2 80~8 07m,平均5 44m,保有储量66 9万t 。
煤层结构简单,赋存稳定。
煤层直接顶板以砂质泥岩、粉砂岩为主,厚度一般1 5~5 0m,局部地段见二3煤层,其上为细、粉砂岩;煤层直接底为中粒砂岩,厚度为27~30m 。

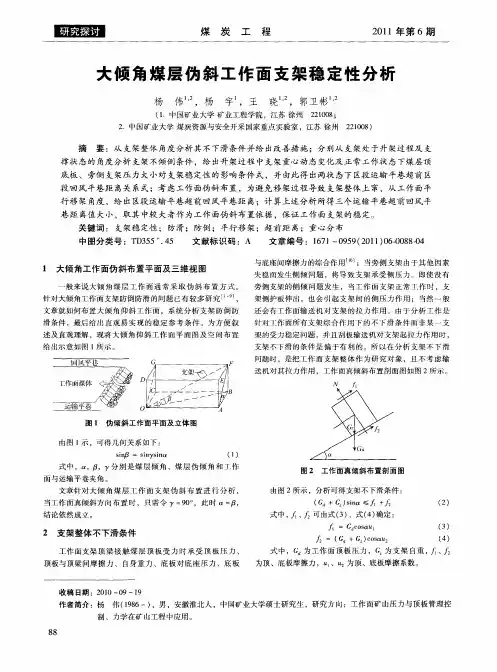

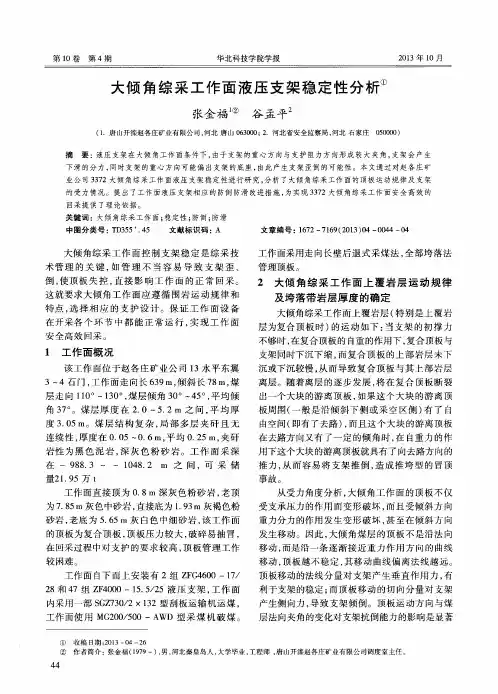

大倾角综采支架稳定性控制西安矿业学院 伍永平 员东风摘要 分析了影响大倾角综采面支架稳定性因素,研究了单个支架及工作面支护系统稳定性控制原则与方法,给出了一个工程应用实例。
关键词 大倾角煤层 综采支架 稳定性控制0 概 述我国将煤层按倾角分为缓斜(0°～25°)、倾斜(25°～45°)和急斜(45°～90°)三类。
大倾角煤层迄今没有确切的定义,但基于冒落矸石滑动的自然安息角和一般液压支架最大适用倾角,可认为大倾角煤层主要是指倾角大于35°的煤层,倾角的上限可以是55°或60°。
在大倾角长壁工作面,直接顶破断后的垮矸沿倾斜下滑、滚,形成采空区下部填满,上部悬空的充填特征,影响顶板的破断后的运动。
大倾角煤层底板一旦破坏也会向下滑移,还可以上延引发工作面支护系统失稳。
据目前资料,一般的综采液压支架采用常规防滑、倒措施后可免强用到倾角35°左右煤层的走向长壁开采中,但倾角超过35°使用异常困难。
1 大倾角综采支架下滑和倾倒力学模型在大倾角综采工作面,由于自重及施加于顶梁上的推力(重力分力)等作用,支架在工作过程中会出现沿倾向(支架横向)下滑和倾倒现象。
为推导方便,略去工作面输送机,采煤机及邻架对支架下滑的影响,单个支架在工作面的下滑、倾倒状态可简化为图1、2所示的力学模型。
图1 支架下滑模型a.自由状态;b.初撑状态;c.工作面状态2 支架稳定性分析大倾角煤层工作面,支架的稳定性主要是指支架沿工作面倾向抗下滑和倾倒的能力。
如图2 支架倾倒模型a.自由状态;b.初撑状态;c.工作状态用k、K分别表示支架下滑、倾倒稳定性指数,则k=F R FK=M RM(1)式中 F R、M R支架的抗下滑力及抗倾倒力矩; F、M支架的下滑力及倾倒力矩。
2.1 支架稳定临界状态由图1和图2可知,在支架处于不同工作状态时,支架的下滑和倾倒临界状态如下:(1)自由状态f1=G sin AbG cos A=hG sin A(2) 其中 f1=L G cos A(2)初撑状态f1+f2=G sin AbG cos A+2bR02+2hf2=hG sin A(3) 其中:f1=L(G cos A+R01) f2=L R02(3)工作状态f1+f2=(G+G d)sin Ab(G+G d)cos A+2(bR2+hf2)=h(G+2G d)sin A(4) 其中:f1=L[(G+G d)cos A+R1] f2=L R2取k=K=1,则支架下滑与倾倒临界倾角分别为:[A h]=arc tg(L)[A d]=ar c tg(b h )式中 L支架与顶底板间的摩擦系数,0.222～0.819; G支架重量,kN; G d作用于支架顶梁上的岩重,kN; R oi、R i初撑力、工作阻力引起围岩对支架的反作用力,kN; P0、P支架设计初撑力、工作阻力,kN; h、b支架高、宽,m; A煤层倾角,(°)。
2.2 稳定性分析将式(2)、(3)、(4)代入式(1)中,可得:(1)自由状态 k1=L c tg AK1=bhc tg A(5)(2)初撑状态 k2=k1+2L P0G sin AK2=K1+2(b+h)P0hG sin A(6)(3)工作状态 k3=k1+2L P(G+G d)sin AK3=K1+2(b+h)Ph(G+G d)sin A(7)由上述三式中可知,支架的稳定性取决于两方面因素:即支架本身和工作面地质与生产技术条件。
2.2.1 支架因素影响稳定性的支架因素主要有支架的设计初撑力、工作阻力及高、宽和重。
(1)支架的初撑力P0和工作阻力P。
对照式(5)、(6)、(7)可见,由于P0和P不可能为负值,故不论是在初撑工作状态,支架的稳定性均优于自由状态,即k2、k3≥k1,K2、K3≥K1。
(2)支架高度h和宽度b。
支架的高h和宽b通常是根据煤层采高和顶、底板条件确定的,h、b对支架的下滑稳定性没有直接影响,而对支架的倾倒稳定性有影响,从K i(i=1、2、3)的表达式中可知b/h越小,支架倾倒的可能性越大,反之亦然。
(3)支架重量G。
在自由状态下,重量对支架的稳定性没有影响,见式(5)～(7)。
但当支架进入工作状态(P0,P>0)时,随着支架重量加大,下滑及倾倒稳定性均会降低,这是在大倾角工作面中大吨位液压支架不能很好使用的重要原因之一。
2.2.2 地质及生产技术因素影响支架稳定性的地质和生产技术因素主要是煤层倾角A,顶底板介质(表现为摩擦系数L)、直接顶破断岩块重量G d,最大及最小采高h及底板比压(表现为支架底座宽度b)。
(1)煤层倾角A是影响支架稳定性的最重要因素。
由k i、K i的表达式中可见,不论支架处于何种状态,倾角对其稳定性均有影响,倾角越大,稳定性越差。
(2)顶底板的摩擦系数L。
与支架的下滑稳定性成正变,即L越大,支架的下滑稳定性越好。
(3)直接顶破断岩块重量G d对支架的下滑和倾倒稳定性都有影响。
破断岩块的体积(重量)与支架的稳定性成反变。
3 支架稳定性控制支架稳定性控制的目的在于尽量降低不利因素的影响,提高其稳定性,其相应的控制原则和方法为:3.1 单个支架(1)在保证对顶板有足够支撑强度的前提下,尽量减轻支架重量。
大倾角煤层走向长壁工作面矿压显现的主要特征是由于不均匀充填导致沿工作面倾斜方向来压顺序、持续时间、来压强度的不均衡和顶板对支架作用的载荷较缓斜小(重力分力影响)。
同时,由于支架重量与稳定性成反变关系,因此,只要支护强度能满足要求,应尽量减轻支架重量,以提高稳定性,同时亦有利于支架在工作面的调整和搬家。
(2)增设防倒滑装置。
理论与实验分析表明,当煤层倾角大于35°,采高大于2.5m时,普通液压支架在工作面出现下滑或倾倒是必然的(支架的下滑临界角[A h]=12°30’～39°20’,当b=1.5m时,[A d]=30°57’),因此,支架必须加设防倒、滑装置,如在顶梁与底座上面加设侧推千斤顶、防滑底调梁,同时采用加强型侧护板等。
(3)适当增加初撑力和工作阻力,尽量降低对底板比压。
从提高支架稳定性角度出发,应在支架支设时加大初撑力,工作时充分利用工作阻力,移架时保持一定的阻力。
当然,加大支架阻力必须确保支架与顶底板接触状况良好,以不破坏煤层底板为前提。
这主要依靠加大底座面积,调整支柱位置,从而使底板比压降低和均布来实现。
(4)严格控制采高,适当加快推进速度,控制采高也就是控制支架高度。
超高开采不仅降低支架的横向稳定性,同时亦造成移架,推溜困难。
因此,应在不降低工作面回采率的前提下,严格控制采高,提高支架稳定性,防止架间的挤、咬现象。
加快工作面推进速度可减轻直接顶断块对支架的作用,提高支架横向稳定性。
3.2 工作面支护系统大倾角工作面支护系统的稳定性除需保证单个支架在工作过程中的稳定外,还应考虑:(1)设置端头支架和排头排尾支架组,使工作面支护系统有相对稳定的整体性和可靠的依托。
通常,排头排尾支架组可由3～5架工作面基本支架靠附加装置连成整体来组成;端头支架则需要针对具体条件特殊设计与布置;(2)沿走向使工作面成伪仰斜布置。
这不仅可减缓工作面倾角对稳定性的影响,还可以靠推溜,拉架来控制和调整工作面设备的下滑状态。
(3)控制工作面浮煤量与水及其它液体泄漏,使支架与底板间的接触介质相对固定不同介质的摩擦系数变化范围为0.222～0.819,其中尤以浮煤和水(其它液体)对摩擦系数的影响为大。
因此,及时清理浮煤,防止液体泄漏对控制整个工作面支护系统的稳定有重要作用。
(4)采取特殊回采工艺,如下行割煤,上行装煤,带压由下向上逐次移架等,充分利用工艺特点来提高整个工作面设备及系统的稳定性。
4 工程实例四川华莹山矿务局绿水洞煤矿在开采倾角为25°～42°,厚1.4～3.2m煤层时,利用本文所述观点,设计了大倾角综采液压支架(ZYJ2300-13/32,两柱支顶掩护式)和特殊端头支架(ZTHJ3400/16/25),同时采用上述控制单个支架及支护系统稳定性原则和(下转第93页)座后侧。
移1#架时,应将防滑千斤顶和防倒千斤顶均处于向上拉的工作状态。
以防止1#架在移架过程中下滑。
在工作面所有支架底座前端部,每两架安设一个防滑千斤顶,使支架底座两两相连,移架时操纵防滑千斤顶可调节支架的中心距,当工作面支架出现调斜时,移架时应使防滑千斤顶可向上拉支架前端部,使底座侧推千斤顶或单体支柱向下推底座后腚,从而使工作面支架呈仰斜状态。
工作面采取伪上山推进,仰角5°～10°,这样,可使支架下滑值始终与上移值保持一致。
6 顶板冒落防治措施在顶板破碎地段或顶板冒落区,可采用扩棚措施,使工作面顶板提前获得支护。
扩棚时,用打眼放炮落煤,采用11#工字钢作梁,2m长单体支柱作腿,扶一梁两柱的走向棚。
在每架支架前梁前架设两根长2.5m的长钢梁,长钢梁一端搭接在支架前梁上,与支架搭接长度不小于0.5m,钢梁另一端紧抵煤壁,并在钢梁下支设两根单体支柱,其中一根紧贴煤壁,另一根单体支柱距煤壁1.0m,棚梁间用1.4m长的半圆木均匀排放。
如果需扩棚段范围较大,则按自上而下的顺序逐架进行。
每扶好4棚,就在煤壁侧用3.0m长的工字钢扶一梁三柱的倾斜架棚,以增加走向架棚的稳定性。
如果顶板破碎段沿走向范围较大,可随工作面的推进,继续在支架前扩棚,直至顶板与支架均恢复正常为止。
7 结 论由于BY系列支架控帮控顶性能良好,工作面内出现的片帮对架内工作人员不构成威胁,片帮不会引起顶板失控,因而顶板始终保持在稳定状态,工作面安全状况较好。
同时,9#煤采用一次采全高工艺后,万吨掘进率降低了23%,煤炭资源回收率降低了27%,工作面单产水平也获得了较大提高。
(收稿日期:1999-08-10;责任编辑:晓南) (上接第85页)方法已成功地开采了两个大倾角工作面(工作面长度75～120m,煤厚2.95m)。
工作面回采率达97.2%,工效9.2t/工,最高班产2048t,最高月产35600t,无重伤以上事故发生,年直接经济效益达1196万元,同时极大地改善了工人的作业环境,社会效益良好。
5 结 语控制单个支架及整个工作面支护系统稳定性是保证大倾角综采面安全正常开采的关键之一,被实践证明是可行的和成功的。
