冷轧带钢

热轧和冷轧钢材的区别00一.热轧优点可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。

这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体;浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。

缺点:1.经过热轧之后，钢材内部的非金属夹杂物(主要是硫化物和氧化物，还有硅酸盐)被压成薄片，出现分层(夹层)现象。

分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。

焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多;2.不均匀冷却造成的残余应力。

残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。

残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。

如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。

二.冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。

优点:成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要;冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。

缺点:1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响;2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。

在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差;3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。

三.热轧和冷轧的主要区别是:1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力;而热轧型钢不允许截面发生局部屈曲。

2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。

冷弯薄壁型钢截面上的残余应力分布是弯曲型的，而热扎型钢或焊接型钢截面上残余应力分布是薄膜型。

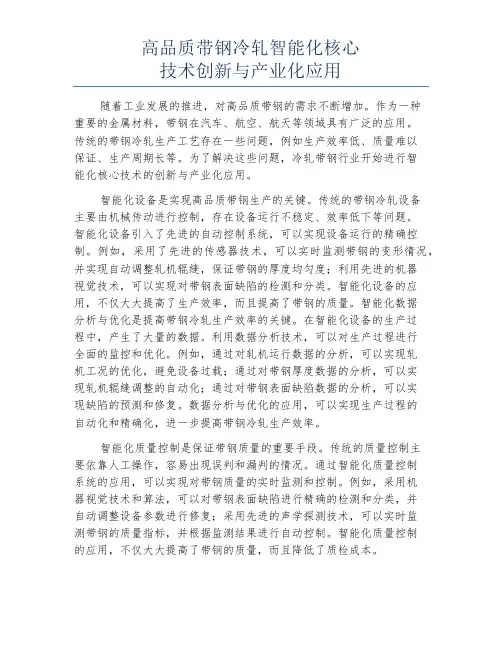

高品质带钢冷轧智能化核心技术创新与产业化应用随着工业发展的推进，对高品质带钢的需求不断增加。

作为一种重要的金属材料，带钢在汽车、航空、航天等领域具有广泛的应用。

传统的带钢冷轧生产工艺存在一些问题，例如生产效率低、质量难以保证、生产周期长等。

为了解决这些问题，冷轧带钢行业开始进行智能化核心技术的创新与产业化应用。

智能化设备是实现高品质带钢生产的关键。

传统的带钢冷轧设备主要由机械传动进行控制，存在设备运行不稳定、效率低下等问题。

智能化设备引入了先进的自动控制系统，可以实现设备运行的精确控制。

例如，采用了先进的传感器技术，可以实时监测带钢的变形情况，并实现自动调整轧机辊缝，保证带钢的厚度均匀度；利用先进的机器视觉技术，可以实现对带钢表面缺陷的检测和分类。

智能化设备的应用，不仅大大提高了生产效率，而且提高了带钢的质量。

智能化数据分析与优化是提高带钢冷轧生产效率的关键。

在智能化设备的生产过程中，产生了大量的数据。

利用数据分析技术，可以对生产过程进行全面的监控和优化。

例如，通过对轧机运行数据的分析，可以实现轧机工况的优化，避免设备过载；通过对带钢厚度数据的分析，可以实现轧机辊缝调整的自动化；通过对带钢表面缺陷数据的分析，可以实现缺陷的预测和修复。

数据分析与优化的应用，可以实现生产过程的自动化和精确化，进一步提高带钢冷轧生产效率。

智能化质量控制是保证带钢质量的重要手段。

传统的质量控制主要依靠人工操作，容易出现误判和漏判的情况。

通过智能化质量控制系统的应用，可以实现对带钢质量的实时监测和控制。

例如，采用机器视觉技术和算法，可以对带钢表面缺陷进行精确的检测和分类，并自动调整设备参数进行修复；采用先进的声学探测技术，可以实时监测带钢的质量指标，并根据监测结果进行自动控制。

智能化质量控制的应用，不仅大大提高了带钢的质量，而且降低了质检成本。

第1章带钢冷轧生产工艺与设备在工业现代化进程中，钢铁工业一直处于基础产业的定位，而冷轧带钢的生产又是钢铁工业发展中的重要课题之一。

冷轧带钢一般厚度为0.1~3mm，宽度为100~2000mm，产品规格繁多、尺寸精度高、表面质量好、机械性能及工艺性能均优于热轧板带钢。

近年来国内外冷轧带钢产品的生产技术得到了很大发展，冷轧薄板产品属于高附加值钢材品种，是机械制造、汽车、建筑、电子仪表、家电、食品等行业所必不可少的原材料。

随着人民生活水平及物质需求的提高，钢材市场的需求结构发生了巨大变化，特别是冷轧和镀涂层深加工产品的生产能力、品种质量与市场需求差距甚大，矛盾突出。

一方面，国产冷轧产品的市场占有率低，仅为50%左右；另一方面，冷轧带钢品种、规格不全，高难度、高附加值产品虽已部分试制成功，但产量低，还不能完全满足国内用户需求。

此外，产品质量不能满足用户高精度要求。

冷轧带钢轧机最初是以可逆轧制方式进行生产的，但这种轧机的速度低，最高只有l0～l2m/s，产量低。

因此，大规模、高效率地生产优质冷轧薄带钢，目前主要是在连续式冷连轧机上进行的。

1.1 带钢冷轧生产工艺1.1.1可逆冷轧机生产工艺可逆式轧制是指带钢在轧机上往复进行多道次的压下变形，最终获得成品厚度的轧制过程。

可逆式轧机的设备组成较简单，是由钢卷运送及开卷设备、轧机、前后卷取机和卸卷及输出装置所组成。

有的轧机根据工艺要求在轧制前或轧制后增设重卷卷取机。

20世纪60年代之前，冷连轧生产能力尚未形成规模时，世界各国偏重于发展可逆轧制而大量建造可逆式冷轧机。

1962年以后冷连轧生产得到了迅速的发展。

但是，实践证明可逆冷轧机的作用是连轧机或其他形式的冷轧机是不能替代的。

而且，通过技术改造可逆轧制的工艺质量有了较大的改善和提高。

因此，与连轧机一样，可逆轧机仍是现代冷轧带钢生产的重要组成部分。

可逆轧机的形式是多种多样的，常见的有四辊式、森吉米尔二十辊式、MKW型八辊式和HC轧机，可根据轧制带钢的品种和规格进行选用。

冷轧带钢抗拉强度与硬度对照表第2章金属材料的硬度试验2.1 硬度试验的简介2.1.1、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。

硬度测量能够给出金属材料软硬的数量概念。

由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。

硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性变形就越困难。

另外，硬度与其它机械性能（如强度指标σb及塑性指标Ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。

硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。

压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。

2. 金属的硬度与强度指标之间存在如下近似的关系：σb＝K·HB ,式中：σb －－－材料的抗拉强度值；HB－－－布氏硬度值；K －－－系数；退火状态的碳钢 K ＝0.34～0.36合金调质钢 K ＝0.33～0.35有色金属合金 K ＝0.33～0.533. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。

在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。

4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。

5. 设备简单，操作迅速方便。

实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。

实验设备：HB －3000型布氏硬度试验机和H －100型洛氏硬度试验机以及相关的读数放大镜等仪器。

试样：Ф20×10毫米的45钢的淬火和调质状态，Ф20×10毫米的硬铝。

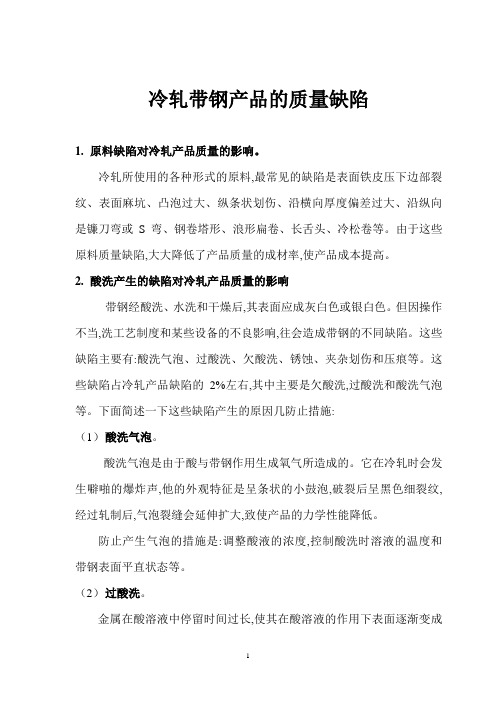

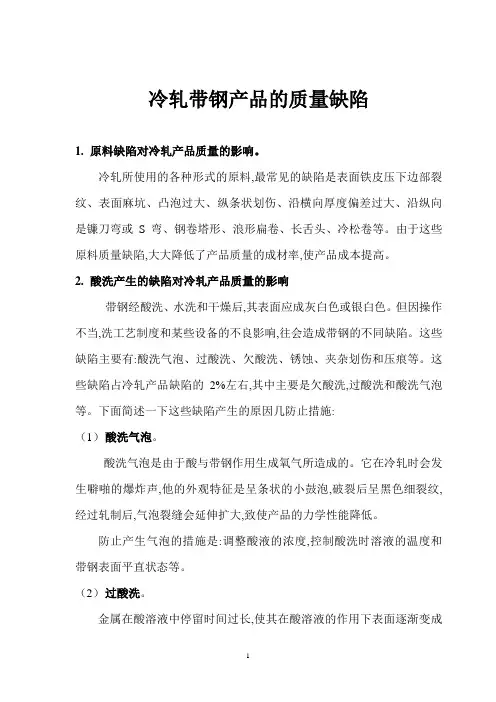

冷轧带钢产品的质量缺陷1.原料缺陷对冷轧产品质量的影响。

冷轧所使用的各种形式的原料,最常见的缺陷是表面铁皮压下边部裂纹、表面麻坑、凸泡过大、纵条状划伤、沿横向厚度偏差过大、沿纵向是镰刀弯或S弯、钢卷塔形、浪形扁卷、长舌头、冷松卷等。

由于这些原料质量缺陷,大大降低了产品质量的成材率,使产品成本提高。

2.酸洗产生的缺陷对冷轧产品质量的影响带钢经酸洗、水洗和干燥后,其表面应成灰白色或银白色。

但因操作不当,洗工艺制度和某些设备的不良影响,往会造成带钢的不同缺陷。

这些缺陷主要有:酸洗气泡、过酸洗、欠酸洗、锈蚀、夹杂划伤和压痕等。

这些缺陷占冷轧产品缺陷的2%左右,其中主要是欠酸洗,过酸洗和酸洗气泡等。

下面简述一下这些缺陷产生的原因几防止措施:（1）酸洗气泡。

酸洗气泡是由于酸与带钢作用生成氧气所造成的。

它在冷轧时会发生噼啪的爆炸声,他的外观特征是呈条状的小鼓泡,破裂后呈黑色细裂纹,经过轧制后,气泡裂缝会延伸扩大,致使产品的力学性能降低。

防止产生气泡的措施是:调整酸液的浓度,控制酸洗时溶液的温度和带钢表面平直状态等。

（2）过酸洗。

金属在酸溶液中停留时间过长,使其在酸溶液的作用下表面逐渐变成粗糙麻面的现象称为过酸洗。

过酸洗的带钢延伸性大大降低,在轧制过程中很容易断裂和破碎,并且造成粘辊。

过酸洗的带钢即使轧制成材也不能作为成品,因为他的力学性能大大降低了。

产生过酸洗的原因是:机组连续作业中断,使酸洗失去连续性,或因带钢断带处理时间过长、酸液浓度过高、酸液温度过高、酸洗速度过低等。

防止措施是尽量密切全机组的操作配合,保证生产正常运行。

严格按照工艺规程控制好酸液浓度、温度、工艺速度。

（3）欠酸洗。

钢带酸洗之后表面残留未洗掉的氧化铁皮时称为欠酸洗。

欠酸洗的带钢,轻者在轧制之后产品表面是暗色或花脸状;严重时氧化铁皮被压入到黑斑。

造成欠酸洗的原因是:氧化铁皮厚度不匀,较厚部分的氧化铁皮需要较长酸洗时间,酸洗工艺不适当、酸浓度偏低、温度低、酸液中亚铁成分高或速度太快所导致。

冷轧板带钢生产工艺冷轧板带钢是一种轧制工艺，通过将热轧板带钢进行再加工，使其在较低的温度下进行塑性变形，以获得更高的机械性能和更好的表面质量。

下面是冷轧板带钢的生产工艺。

冷轧板带钢的生产工艺主要包括原料处理、轧制、脱皮、退火和表面处理等环节。

首先是原料处理。

冷轧板带钢的主要原料是热轧板带钢，在生产过程中，需要对热轧板带钢进行拷边和切割，将其切割成适合冷轧的宽度和长度。

同时，为了进一步提高冷轧板带钢的表面质量，还需要对切割后的边缘进行修整和除锈处理。

接下来是轧制。

轧制是冷轧板带钢的核心工艺，主要通过轧机进行，将热轧板带钢在室温下进行塑性变形。

在轧制过程中，需要使用一系列的轧辊进行多道次的轧制，以逐步减小板带钢的厚度，并达到所需的规格要求。

轧制过程中，还需要控制好轧机的工作参数，如轧制力、轧制速度等，以保证产品的机械性能和尺寸精度。

轧制后，冷轧板带钢通常会出现脱皮现象，即表面有一层薄膜剥落。

为了去除脱皮层，常采用脱皮处理。

脱皮可通过刮刀脱皮或钢丝刷脱皮等方法进行。

脱皮后的冷轧板带钢还需要进行退火处理。

退火是为了消除轧制过程中的残余应力和晶粒变粗，使产品具有良好的塑性和韧性。

退火过程通常分为初始退火和终退火两个阶段，通过控制退火温度和保温时间，以达到所需的力学性能。

最后是表面处理。

冷轧板带钢经过退火后，表面通常会有氧化层和残留的油脂等物质，需要经过酸洗等表面处理工艺去除。

酸洗过程中，通常使用稀盐酸或硫酸等酸性溶液进行，以去除表面的铁锈和污垢，并使产品表面光洁度和外观质量得到保证。

以上就是冷轧板带钢的生产工艺，通过原料处理、轧制、脱皮、退火和表面处理等环节的有序进行，能够获得满足要求的优质冷轧板带钢产品。

冷轧板带钢品种1. 引言冷轧板带钢是一种重要的金属材料，广泛应用于建筑、工程机械、汽车制造等领域。

本文将介绍冷轧板带钢的品种以及其在不同领域的应用。

2. 冷轧板带钢的定义冷轧板带钢是通过冷轧工艺加工而成的薄型钢材，其厚度通常在0.2mm至4.0mm之间。

与热轧板带钢相比，冷轧板带钢具有更高的平整度和表面质量，适用于要求较高外观和尺寸精度的场合。

3. 冷轧板带钢的分类3.1 按用途分类•构造用冷轧板带钢：主要用于建筑结构、桥梁、船舶等领域。

•钣金用冷轧板带钢：广泛应用于汽车制造、家电制造等行业。

•容器用冷轧板带钢：可用于储罐、气瓶等容器制造。

•包装用冷轧板带钢：用于食品、药品等包装行业。

3.2 按表面处理分类•光亮冷轧板带钢：表面经过光亮处理，具有良好的光泽度。

•镀锌冷轧板带钢：经过镀锌处理，具有良好的防腐性能。

•镀铝冷轧板带钢：经过镀铝处理，具有良好的耐腐蚀性能。

3.3 按材质分类•碳素结构钢冷轧板带钢：主要由碳素组成，适用于一般工程结构。

•低合金高强度钢冷轧板带钢：添加了少量合金元素，具有较高的强度和韧性。

•不锈钢冷轧板带钢：具有良好的耐腐蚀性能，适用于化工、食品等行业。

4. 冷轧板带钢的生产工艺冷轧板带钢的生产工艺主要包括原料准备、热连铸、热连轧、退火、酸洗、冷连轧等环节。

其中，热连铸和热连轧用于生产热轧板带钢，而冷连轧则用于生产冷轧板带钢。

5. 冷轧板带钢的应用5.1 建筑领域冷轧板带钢在建筑领域广泛应用于制造钢结构、桥梁、建筑材料等。

由于其高强度和良好的加工性能，可以满足各种复杂结构的需求。

5.2 工程机械冷轧板带钢可用于制造各种工程机械零部件，如挖掘机臂、履带等。

其高强度和耐磨性能能够提高机械设备的使用寿命和工作效率。

5.3 汽车制造汽车制造行业是冷轧板带钢的主要应用领域之一。

冷轧板带钢广泛应用于汽车车身、车门、底盘等部位，具有重量轻、强度高、耐腐蚀等优点。

5.4 家电制造冷轧板带钢在家电制造中常被用作外壳材料，如冰箱、洗衣机等。

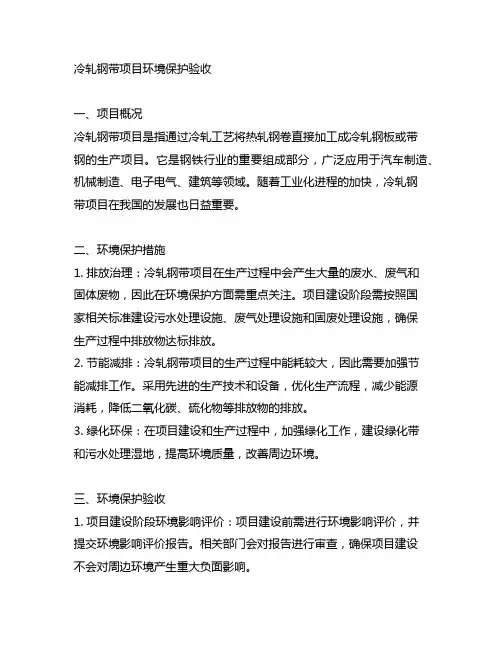

冷轧钢带项目环境保护验收一、项目概况冷轧钢带项目是指通过冷轧工艺将热轧钢卷直接加工成冷轧钢板或带钢的生产项目。

它是钢铁行业的重要组成部分，广泛应用于汽车制造、机械制造、电子电气、建筑等领域。

随着工业化进程的加快，冷轧钢带项目在我国的发展也日益重要。

二、环境保护措施1. 排放治理：冷轧钢带项目在生产过程中会产生大量的废水、废气和固体废物，因此在环境保护方面需重点关注。

项目建设阶段需按照国家相关标准建设污水处理设施、废气处理设施和固废处理设施，确保生产过程中排放物达标排放。

2. 节能减排：冷轧钢带项目的生产过程中能耗较大，因此需要加强节能减排工作。

采用先进的生产技术和设备，优化生产流程，减少能源消耗，降低二氧化碳、硫化物等排放物的排放。

3. 绿化环保：在项目建设和生产过程中，加强绿化工作，建设绿化带和污水处理湿地，提高环境质量，改善周边环境。

三、环境保护验收1. 项目建设阶段环境影响评价：项目建设前需进行环境影响评价，并提交环境影响评价报告。

相关部门会对报告进行审查，确保项目建设不会对周边环境产生重大负面影响。

2. 运行阶段环境监测：项目建成后，需要建立健全的环境监测体系，对污水、废气和固废进行监测，确保排放物符合国家相关标准。

并定期向环保部门报告监测数据。

3. 环保设施运行情况：定期对项目中的污水处理设施、废气处理设施和固废处理设施进行检查，并做好设施的维护和管理工作，确保设施运行正常。

4. 环保专项验收：项目运行一段时间后，环保部门会进行环境保护专项验收。

验收内容包括环境影响、排放物处理设施运行情况、环境保护投入等方面。

对于存在的问题，要求项目方立即整改并改进。

四、环境保护验收的重要性环境保护验收是环保部门对项目环保工作的一次综合性检查和评估，其重要性不言而喻。

通过环保验收，可以及时发现和解决项目中存在的环境污染问题，提高项目的环保意识和自觉性，保护周边环境和公共利益。

项目方应高度重视环境保护验收工作，加强与环保部门的交流与合作，确保项目的环境保护工作合法、规范和有效。

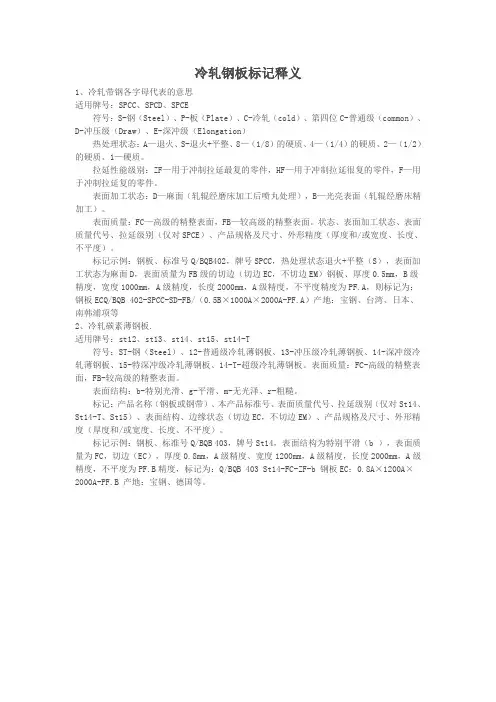

冷轧钢板标记释义1、冷轧带钢各字母代表的意思适用牌号：SPCC、SPCD、SPCE符号：S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）、D-冲压级（Draw）、E-深冲级（Elongation）热处理状态：A—退火、S-退火+平整、8—（1/8）的硬质、4—（1/4）的硬质、2—（1/2）的硬质、1—硬质。

拉延性能级别：ZF—用于冲制拉延最复的零件，HF—用于冲制拉延很复的零件，F—用于冲制拉延复的零件。

表面加工状态：D—麻面（轧辊经磨床加工后喷丸处理），B—光亮表面（轧辊经磨床精加工）。

表面质量：FC—高级的精整表面，FB—较高级的精整表面。

状态、表面加工状态、表面质量代号、拉延级别（仅对SPCE）、产品规格及尺寸、外形精度（厚度和/或宽度、长度、不平度）。

标记示例：钢板、标准号Q/BQB402，牌号SPCC，热处理状态退火+平整（S），表面加工状态为麻面D，表面质量为FB级的切边（切边EC，不切边EM）钢板、厚度0.5mm，B级精度，宽度1000mm，A级精度，长度2000mm，A级精度，不平度精度为PF.A，则标记为：钢板ECQ/BQB 402-SPCC-SD-FB/（0.5B×1000A×2000A-PF.A）产地：宝钢、台湾、日本、南韩浦项等2、冷轧碳素薄钢板.适用牌号：st12、st13、st14、st15、st14-T符号：ST-钢（Steel）、12-普通级冷轧薄钢板、13-冲压级冷轧薄钢板、14-深冲级冷轧薄钢板、15-特深冲级冷轧薄钢板、14-T-超级冷轧薄钢板。

表面质量：FC-高级的精整表面，FB-较高级的精整表面。

表面结构：b-特别光滑、g-平滑、m-无光泽、r-粗糙。

标记：产品名称（钢板或钢带）、本产品标准号、表面质量代号、拉延级别（仅对St14、St14-T、St15）、表面结构、边缘状态（切边EC，不切边EM）、产品规格及尺寸、外形精度（厚度和/或宽度、长度、不平度）。
