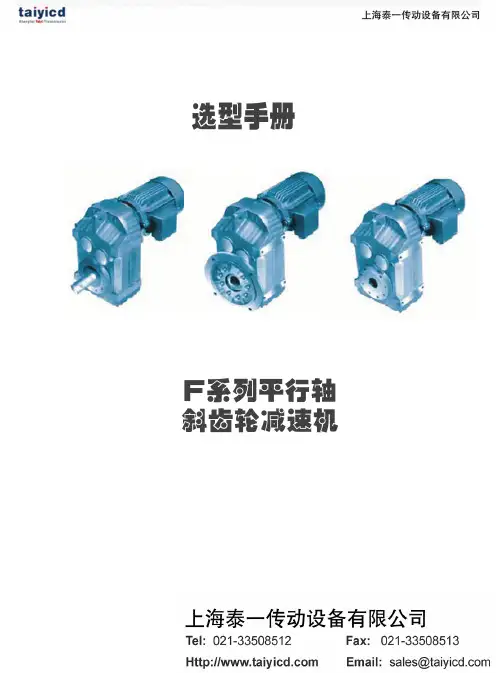

Ｆ系列平行轴斜齿轮减速机选型手册目录选型指南 性能特点及选型方法 减速机服务系数 结构设计方案 型号与标记 安装形式 电机接线盒位置安装形式输入功率及许用转矩减速机重量润滑油量表详细技术参数 选型参数表 ０．１８／０．２５／０．３７ ｋＷ 选型参数表 ０．５５／０．７５ ｋＷ 选型参数表 １．１／１．５ ｋＷ 选型参数表 ２．２／３／４ ｋＷ 选型参数表 ５．５／７．５ ｋＷ 选型参数表 １１／１５／１８．５ ｋＷ 选型参数表 ２２／３０／３７ ｋＷ 选型参数表 ４５／５５／７５／９０／１１０／１３２／１６０／２００ ｋＷ 低转速按扭矩选型表 ２００－１８０００ Ｎｍ详细外型安装尺寸参数 外型安装尺寸／轴伸输出及空心轴安装 外型安装尺寸／小法兰安装 外型安装尺寸／法兰安装 外型安装尺寸／轴输入及Ｆ、Ｒ系列组合 外型安装尺寸／带电机连接法兰电机参数表Ｆ系列平行轴斜齿轮减速机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２ ．．．．．．．．．．．．．．．．．．．．．．２３ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２９ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３２。
如何分区分四大系列减速机各款减速机有什么不一样减速机是一种将电机的转速减低并增加扭矩的装置。
根据其用途和结构特点的不同，减速机可以分为多个不同的系列。
下面将介绍四大系列减速机的分类和各款减速机的不同。
一、齿轮减速机系列齿轮减速机是一种最常见的减速机，由齿轮组成，用于将高速、低扭矩的电机输出转化为低速、高扭矩的输出。
根据齿轮的排列和传动方式的不同，齿轮减速机可以分为以下几类：1.平行轴齿轮减速机：输入轴和输出轴平行排列，适用于紧凑空间和传动轴平行的场合。
2.斜齿轮减速机：输入轴和输出轴呈斜交排列，可实现更大的减速比。
3.蜗杆减速机：由蜗杆和蜗轮组成，可以实现较大的减速比，并具有自锁功能。
4.行星齿轮减速机：采用行星齿轮传动，结构紧凑，承载能力强，适用于高精度传动。
二、行星齿轮减速机系列行星齿轮减速机采用行星齿轮传动，由于其结构紧凑、承载能力强等优点，被广泛应用于自动化设备和工业机械。
行星齿轮减速机按输出轴位置和结构特点可以分为以下几类：1.一级行星齿轮减速机：输出轴与输入轴同轴排列，传动效率高。
2.双级行星齿轮减速机：两级齿轮传动，减速比大，传动精度高。
3.中空轴行星减速机：具有中空输出轴，适用于各类空间受限的场合。
三、蜗杆减速机系列蜗杆减速机由蜗杆和蜗轮组成，具有传动平稳、自锁等特点，适用于扭矩较大的场合。
根据整体结构和性能特点的不同，蜗杆减速机可以分为以下几类：1.单级蜗杆减速机：单个蜗杆传动，结构简单，传动效率较低。
2.多级蜗杆减速机：多级蜗杆传动，减速比大，传动效率高。
3.中空轴蜗杆减速机：具有中空输出轴，适用于各类空间受限的场合。
四、摆线减速机系列摆线减速机是一种新型的传动装置，具有传动平稳、噪音低等优点，广泛应用于工业机械和自动化设备中。
摆线减速机按照齿轮形状的不同，可以分为以下几类：1.尖齿摆线减速机：齿轮齿面呈尖齿状，传动平稳，能够提高传动效率。
2.圆弧齿摆线减速机：齿轮齿面呈圆弧状，噪音低，承载能力强。

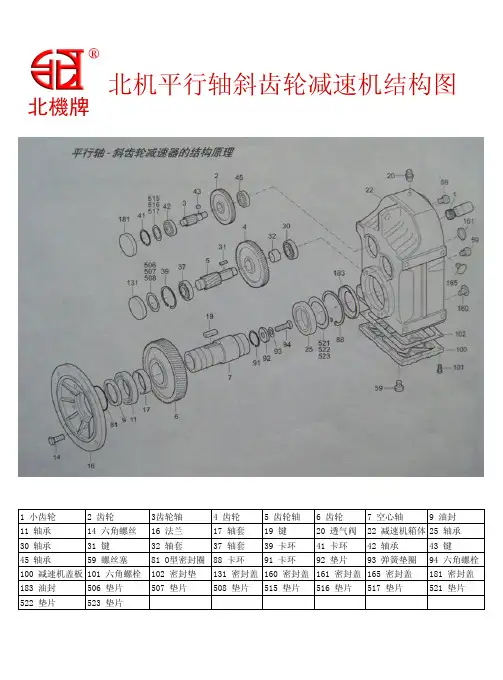

F系列型号表示法
F F 107 - R 77 DV - M - 4 / BM
G /HF / TF
减速机类型结构形式规格号规格号电动机型号级数制动器制动器手动释放装置
R系列增大速比减速机定子铁心长度代号电机热保护装置
1、减速机类型：平行轴斜齿轮减速机
2、结构形式： F 法兰安装
A 单键空心轴联接
V 渐开线花键空心轴联接
H 锁紧盘空心轴联接
无符号表示实心轴
X R系列减速机单级传动
3、减速机规格号：
37、47、57、67、77、87、97、107、127、157
4、电动机型号：机座号100及以上为DV，
机座号100以下为DT
5、定子铁心长度代号：
D、K、N、S、M、ML、L
6、电动机级数：
2、4、6、8
12/2、8/2、6/2、4/2、8/4、6/4
7、制动器手动释放装置：
HF 带自锁
HR 不带自锁
附：安装位置代号概览
附：接线盒位置
0°90°180°270°
ⅠⅡⅢⅣ。
