平行轴齿轮、减速器

常见减速器的分类和润滑方法常见减速器的分类和润滑方法在工业和机械领域中，减速器是一种广泛应用的设备，用于将高速运动的输入轴减速并传递给输出轴。

减速器的主要功能是降低转速并提高驱动力，以适应不同的工作需求。

不同类型的减速器具有不同的结构和特点，可以根据其应用和设计原理进行分类。

一、常见减速器的分类1. 齿轮减速器：齿轮减速器是最常见和广泛应用的减速器之一。

它通过不同大小和结构的齿轮组合来实现减速。

齿轮减速器根据齿轮的布置方式可以分为平行轴齿轮减速器和垂直轴齿轮减速器。

平行轴齿轮减速器适用于传输功率较小的场合，而垂直轴齿轮减速器适用于传输功率较大且空间有限的场合。

2. 行星齿轮减速器：行星齿轮减速器由一个太阳齿轮、一组行星齿轮和一个内环齿轮组成。

它的特点是结构紧凑、承载能力强和传递效率高。

行星齿轮减速器常用于需要大扭矩输出和减速比较大的场合，例如汽车变速箱和船舶推进系统。

3. 锥齿轮减速器：锥齿轮减速器是通过一对相互啮合的锥齿轮来实现减速的。

它的特点是传动平稳、工作可靠，并且适用于变速调整。

锥齿轮减速器常用于汽车后桥传动以及冶金、采矿和建筑等行业。

4. 螺旋推力减速器：螺旋推力减速器是通过螺旋齿轮的螺旋线性贯穿整个齿轮面而实现减速。

它的特点是平稳运行、噪音低和传动效率高。

螺旋推力减速器常用于需要大扭矩和高速比的场合，例如搅拌设备和矿山输送机。

5. 摆线针轮减速器：摆线针轮减速器使用摆线针轮和挡齿针轮的啮合来实现减速效果。

它的特点是输送平稳、紧凑结构和高传动效率。

摆线针轮减速器常用于需要大传动比和高精度的场合，例如数控机床和机器人。

二、润滑方法减速器在工作过程中需要注入适当的润滑剂，以降低摩擦和磨损，延长使用寿命，并提高工作效率。

常见的润滑方法包括以下几种：1. 油浸润滑：这是最常用的润滑方式之一。

通过在减速器内部注入适量的润滑油，形成油膜来减小齿轮的摩擦和磨损。

需要定期检查润滑油的质量和油位，并及时更换。

减速器工作原理减速器是一种常见的机械传动装置，其主要作用是通过减速转速和增加转矩，将高速旋转的动力传递到需要处理的设备上。

减速器一般由多个齿轮或齿轮系列组成，通过相互齿合，实现转速的减速和转矩的增大。

一、齿轮传动的基本原理齿轮传动是减速器工作的核心原理。

齿轮的齿廓形状决定了它的传动特性，例如齿数多的齿轮可以提供更多的转矩，而齿数少的齿轮可以提供更高的转速。

在齿轮传动中，齿轮之间的齿数比决定了输出转速与输入转速的比值，这被称为齿轮传动的传动比。

传动比越大，输出转速就越低。

二、减速器的结构和组成减速器一般由输入轴、输出轴、齿轮、轴承等组件组成。

输入轴和输出轴之间通过齿轮传动相互连接。

减速器的通常工作方式是将高速电机输出的转速转换为低速高转矩的输出，以便满足设备的工作需求。

减速器的传动方式多种多样，常见的有平行轴齿轮减速器、斜齿轮减速器、行星减速器、离合器和制动器等。

三、齿轮传动计算和设计减速器的设计需要考虑到几种因素，例如传动比、扭矩和功率需求等。

齿轮传动的传动比可以根据齿轮参数计算得出。

减速器的扭矩要根据设备的工作需求和输入输出轴的转速计算得出。

功率需求要根据设备的工作负荷和输入输出轴的扭矩和转速计算得出。

四、减速器的维护和保养减速器的使用寿命和性能需要经常进行维护和保养。

例如定期更换油液、清洗齿轮表面，检查齿轮齿面的磨损情况等。

减速器的维修和保养可以延长其使用寿命、提高工作效率和稳定性。

减速器是机械传动领域常见的装置之一。

它通过齿轮的齿合传递电机动力，将高速低扭矩的输入转换为低速高扭矩的输出，以满足设备的工作需求。

减速器的种类繁多，设计和计算方法也不尽相同。

在使用减速器时，需要注意不断进行维护和保养，以确保减速器的正常工作和延长其使用寿命。

减速器的种类和应用范围减速器按照传动方式不同可以分为平行轴齿轮减速器、斜齿轮减速器、行星减速器、蜗杆减速器等。

每种减速器的结构和传动特性都有所不同，因此在应用中也有千差万别的场合。

减速机四大系列四大系列减速机分为F系列平行轴斜齿轮减速机、K系列斜齿轮-伞轮减速机、R系列硬齿面减速机、S系列斜齿轮-涡轮减速机。

鲁德传动设备有限公司直销四大系列减速机具体资料：1.。

F系列平行斜齿轮减速机F系列减速机结合国际技术要求制造，具有很高的科技含量，节省空间，可靠耐用。

F系列减速机承受过载能力高，功率可90KW 以上，能耗低，性能优越，减速机效高达95% 以上，振动小嗓音低，节能高。

F系列减速机选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理，经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各种类电极，形成了电极一体化，完全保证了产品使用质量特性。

F系列减速机技术参数：功率：0.12KW～200KWF系列减速机转矩：3N·m～22500N·mF系列减速机输出转速：0.06～374r/minF系列减速机型号：1 、F型—----普通轴伸联轴平行轴斜齿减速器；2 、FA 型—-- 轴装式平行轴斜齿减速器；3 、FF 型—-- 法兰式平行轴斜齿减速器；4 、FAF 型—轴装法兰式平行轴斜齿减速器。

标记：2.。

K系列斜齿轮-伞轮减速机K系列减速机是多级斜齿轮的组合，比单级蜗轮减速机具有更高的效率。

K系列减速机是在模块组合体系的基础上设计的，有极其多的电机组合，安装位置和结构方案，具有高双转矩效率与高寿命齿轮，备有底脚安装、法兰安装和轴装型式.k系列减速机的技术参数：k系列减速机输出转速：0.1~530k系列减速机输出转距：≤18000N.mk系列减速机电机功率：0.12~200KWk系列减速机的联接代号及形式：K-底脚安装、轴伸式联接KA-轴装式联接、底脚支承KF-法兰安装、轴伸式联接KAF-法兰安装、轴装式联接3.。

R系列硬齿面减速机R系列减速机选用优质钢性铸铁箱体，箱体的硬度和撞击性能得到大大的提高，采用了系列化，模块化的设计思想,传动比分级细密，传动效率高，耗能低，性能优越，有广泛的适应性。

减速器种类：一般的减速器有斜齿轮减速器(包括平行轴斜齿轮减速器、蜗轮减速器、锥针轮减速器、齿轮减速器等等)、行星齿轮减速器、摆线蜗轮蜗杆减速器、行星摩擦式机械无级变速机等等。

1）圆柱齿轮减速器单级、二级、二级以上二级。

布置形式：展开式、分流式、同轴式。

2）圆锥齿轮减速器用于输入轴和输出轴位置成相交的场合。

3）蜗杆减速器主要用于传动比i>10的场合，传动比较大时结构紧凑。

其缺点是效率低。

目前广泛应用阿基米德蜗杆减速器。

4）齿轮—蜗杆减速器若齿轮传动在高速级，则结构紧凑；减速器若蜗杆传动在高速级，则效率较高。

5）行星齿轮减速器传动效率高，传动比范围广，传动功率12W~50000KW，体积和重量小。

例如大型硬齿面行星人字齿减速器，平行轴式减速器，大型立式行星减速器，大型锚绞机双分流减速器，差动减速器这些减速器在重型起重机中应用比较多。

还有很多起重机专用减速机如TP系列行星齿轮减速机，TB,TH 系列大功率减速机，冷轧专用减速机。

型面联接：型面联接的发展历史及研究概况早在16世纪就开始使用非圆截面轴孔传递扭矩，首先在钟表机械，然后在印刷机械和其他机械。

由于在制造中工艺难度大，曾一度被键或花键所代替。

17世纪中期，多棱面在车床上实现加工，但是不曾被工业部门所掌握，这种传动方式并未得到应用。

20世纪中叶，奥地利工程师科拉乌兹提出了三凸边摆线廓形的几何形状及其制造工艺，设计制造了专用廓形机床，大大推进了型面无键联接廓形的应用。

之后，前苏联的巴罗威奇研究了等距型面及其几何特性，并深入研究了成形原理。

同期，Binder h.J用光弹试验研究了等距型面联接在接触区内剪应力的分布规律。

从此人们开始对等距型面联接的设计计算和制造工艺进行了比较系统的研究。

美国、联邦德国、英国、瑞士、日本等早在50年代就开始应用无键联接。

德国在20世纪80年代制定了部分设计标准，俄罗斯的工程技术人员研究了等距型面的制造工艺及设备，美国一些制造商研制了专用工装。

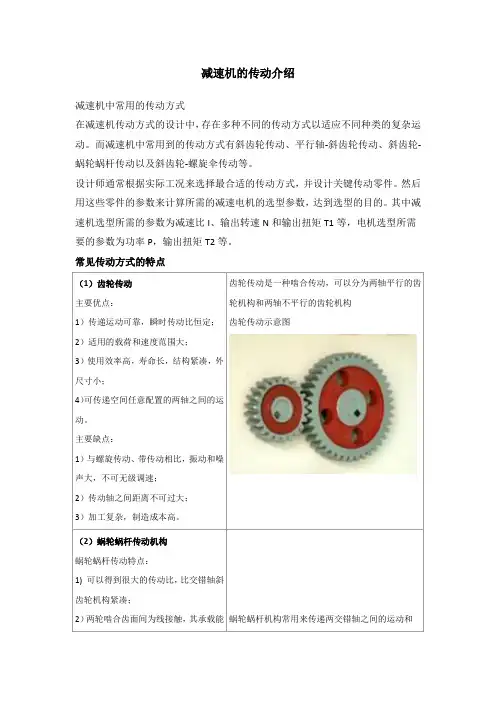

减速机的传动介绍减速机中常用的传动方式在减速机传动方式的设计中，存在多种不同的传动方式以适应不同种类的复杂运动。

而减速机中常用到的传动方式有斜齿轮传动、平行轴-斜齿轮传动、斜齿轮-蜗轮蜗杆传动以及斜齿轮-螺旋伞传动等。

设计师通常根据实际工况来选择最合适的传动方式，并设计关键传动零件。

然后用这些零件的参数来计算所需的减速电机的选型参数，达到选型的目的。

其中减速机选型所需的参数为减速比I、输出转速N和输出扭矩T1等，电机选型所需要的参数为功率P，输出扭矩T2等。

常见传动方式的特点（1）齿轮传动主要优点：1）传递运动可靠，瞬时传动比恒定；2）适用的载荷和速度范围大；3）使用效率高，寿命长，结构紧凑，外尺寸小；4）可传递空间任意配置的两轴之间的运动。

主要缺点：1）与螺旋传动、带传动相比，振动和噪声大，不可无级调速；2）传动轴之间距离不可过大；3）加工复杂，制造成本高。

齿轮传动是一种啮合传动，可以分为两轴平行的齿轮机构和两轴不平行的齿轮机构齿轮传动示意图（2）蜗轮蜗杆传动机构蜗轮蜗杆传动特点：1) 可以得到很大的传动比，比交错轴斜齿轮机构紧凑；2）两轮啮合齿面间为线接触，其承载能蜗轮蜗杆机构常用来传递两交错轴之间的运动和力大大高于交错轴斜齿轮机构；3）蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小；4）具有自锁性。

当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。

如在起重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用；5）传动效率较低，磨损较严重。

蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。

另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高；6）蜗杆轴向力较大。

动力。

蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。

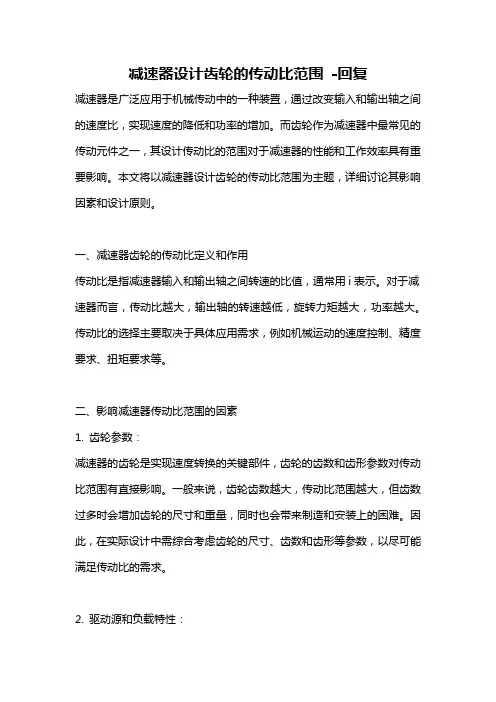

减速器设计齿轮的传动比范围-回复减速器是广泛应用于机械传动中的一种装置，通过改变输入和输出轴之间的速度比，实现速度的降低和功率的增加。

而齿轮作为减速器中最常见的传动元件之一，其设计传动比的范围对于减速器的性能和工作效率具有重要影响。

本文将以减速器设计齿轮的传动比范围为主题，详细讨论其影响因素和设计原则。

一、减速器齿轮的传动比定义和作用传动比是指减速器输入和输出轴之间转速的比值，通常用i表示。

对于减速器而言，传动比越大，输出轴的转速越低，旋转力矩越大，功率越大。

传动比的选择主要取决于具体应用需求，例如机械运动的速度控制、精度要求、扭矩要求等。

二、影响减速器传动比范围的因素1. 齿轮参数：减速器的齿轮是实现速度转换的关键部件，齿轮的齿数和齿形参数对传动比范围有直接影响。

一般来说，齿轮齿数越大，传动比范围越大，但齿数过多时会增加齿轮的尺寸和重量，同时也会带来制造和安装上的困难。

因此，在实际设计中需综合考虑齿轮的尺寸、齿数和齿形等参数，以尽可能满足传动比的需求。

2. 驱动源和负载特性：减速器通常是由驱动源（例如电机）驱动的，而输出轴则需要承载负载。

驱动源的转速和扭矩特性以及负载的工作要求会对传动比的选择产生一定影响。

一般来说，驱动源的输出转速越高，减速器的传动比越大；而负载的要求通常决定了减速器的输出扭矩和功率。

3. 设计需求：对于不同的机械系统，根据其具体应用需求，减速器的设计传动比范围也会有所区别。

例如，对于要求较高转速精度的场合，传动比的选择就更加严格，需选择传动特性稳定且能提供较高转速精度的减速器。

因此，在设计减速器时，需明确具体应用需求，并结合齿轮参数和驱动源、负载特性等因素进行综合考虑。

三、减速器齿轮传动比的设计原则1. 合理选择传动比范围：在实际设计中，首先需要根据机械系统的需求和驱动源特性确定减速器的传动比范围。

一般来说，传动比的选择应尽量满足输出轴速度和扭矩要求，并考虑到齿轮尺寸和传动效率的影响。

齿轮减速机的型号大全导语：在四大系列减速机中齿轮减速机包括R系列F系列以及K系列。

S系列勉强可以算是齿轮减速机，习惯性称S系列减速机是斜齿轮-涡轮减速机。

今天就来列举一下这几种减速机的所有的型号。

在四大系列减速机中齿轮减速机包括R系列F系列以及K系列。

S系列勉强可以算是齿轮减速机，习惯性称S系列减速机是斜齿轮-涡轮减速机。

今天就来列举一下这几种减速机的所有的型号。

一、R系列同轴齿轮减速机GR底脚安装斜齿轮减速机、GRX底脚安装单级斜齿轮安装、GRXF法兰安装单级安装、GRF法兰安装、GR...F底脚法兰安装、GRZ是B14法兰安装。

R系列减速机有这六种形式，组合起来可以形成类似GR17、GRX27、GRXF37等等的型号，就是将减速机的基本型式配上数字型号，类似RXF57-42-Y80-4-M1、R57-52-Y80-4-M1、RX57-62-Y80-4-M1、RF57-72-Y80-4-M1这样的。

他们之间利用基本型式+数字型号+减速比+电机型号（机座号）+电机极数+安装方位这样一来形成很多很多的组合形式。

二、F系列平行轴减速机平行轴减速机的基本型式有以下这么多种，GF底脚安装平行轴—斜齿轮减速机、GFA...B底脚空心轴安装、GFV...B底脚花键空心轴安装、GFA空心轴安装、GFV花键空心轴安装、GFAF是B5法兰空心轴安装、GFVF是B5法兰花键空心轴安装、GFAZ是B14法兰安装、GFVZ是B14法兰花键空心轴安装、GFF是B5法兰安装、GFH...B 底脚空心轴锁紧盘安装、GFH是空心轴锁紧盘安装、GFHF是B5法兰空心轴锁紧盘安装、GFHZ是B14法兰空心轴锁紧盘安装。

他们可以形成的型号类似F47-28.8-Y71-4-M2、FA47-28.8-Y71-4-M2、FF47-28.8-Y71-4-M2、FH47-28.8-Y71-4-M2、FV47-28.8-Y71-4-M2、FAF47-28.8-Y71-4-M2、FVF47-28.8-Y71-4-M2、FHF47-28.8-Y71-4-M2、FAZ47-28.8-Y71-4-M2、FHZ47-28.8-Y71-4-M2、FVZ47-28.8-Y71-4-M2F57-28.8-Y71-4-M2、FA57-28.8-Y71-4-M2、FF57-28.8-Y71-4-M2、FH57-28.8-Y71-4-M2、FV57-28.8-Y71-4-M2、FAF57-28.8-Y71-4-M2、FVF57-28.8-Y71-4-M2、FHF57-28.8-Y71-4-M2、FAZ57-28.8-Y71-4-M2、FHZ57-28.8-Y71-4-M2、FVZ57-28.8-Y71-4-M2F67-28.8-Y71-4-M2、FA67-28.8-Y71-4-M2、FF67-28.8-Y71-4-M2、FH67-28.8-Y71-4-M2、FV67-28.8-Y71-4-M2、FAF67-28.8-Y71-4-M2、FVF67-28.8-Y71-4-M2、FHF67-28.8-Y71-4-M2、FAZ67-28.8-Y71-4-M2、FHZ67-28.8-Y71-4-M2、FVZ67-28.8-Y71-4-M2F77-28.8-Y71-4-M2、FA77-28.8-Y71-4-M2、FF77-28.8-Y71-4-M2、FH77-28.8-Y71-4-M2、FV77-28.8-Y71-4-M2、FAF77-28.8-Y71-4-M2、FVF77-28.8-Y71-4-M2、FHF77-28.8-Y71-4-M2、FAZ77-28.8-Y71-4-M2、FHZ77-28.8-Y71-4-M2、FVZ77-28.8-Y71-4-M2三、K系列锥齿轮减速机GK...底脚安装斜齿轮伞齿轮减速机，GKA...B底脚空心轴安装斜齿轮减速机，GKV..B底脚花键空心轴，GKH..B底脚空心轴锁紧盘安装，GKF是B5法兰安装，GKAF是B5法兰空心轴安装，GKVF是B5法兰花键空心轴，GKHF是B5法兰空心轴锁紧盘，GKA空心轴，GKV花键空心轴，GKH空心轴锁紧盘，GKT空心轴扭力臂安装，GKAZ是装B14法兰空心轴安装，GKVZ是B14法兰花键空心轴安装，GKHZ是B14法兰空心轴锁紧盘。

齿轮的种类用途有哪些特点齿轮是一种常见的机械传动装置，广泛应用于各个行业和领域，其种类和用途非常多样。

下面将详细介绍齿轮的种类和特点。

1. 平行轴齿轮：平行轴齿轮是最常见的一种齿轮，它适用于平行轴之间的传动。

平行轴齿轮又可以分为直齿轮、斜齿轮、蜗杆齿轮等。

- 直齿轮：直齿轮的齿廓呈现直线状，具有传动比稳定、噪音小等特点，被广泛应用于各个行业。

- 斜齿轮：斜齿轮的齿廓呈现斜线状，适用于轴线不平行但交叉的传动，可以改变传动方向和速比。

- 蜗杆齿轮：蜗杆齿轮由蜗杆和蜗轮组成，适用于高速传动和大传动比的场合，具有自锁特性。

它的噪音小、传动效率高、负载能力强等特点，被广泛应用于机械设备和工业生产中。

2. 锥齿轮：锥齿轮适用于轴线交叉但角度较大的传动，常见的有直齿锥齿轮、斜齿锥齿轮、螺旋锥齿轮等。

- 直齿锥齿轮：直齿锥齿轮的齿廓呈直线状，传动效率高，适用于小传动比和速比稳定的场合。

- 斜齿锥齿轮：斜齿锥齿轮的齿廓呈斜线状，传动效率高、能耗低，适用于中等传动比和速比稳定的场合。

- 螺旋锥齿轮：螺旋锥齿轮的齿廓呈螺旋状，传动效率高、噪音低、负载能力强，适用于大传动比和速比变化的场合。

它的特点是传动平稳，噪音小，寿命长，被广泛应用于高精度机床等设备。

3. 交叉轴齿轮：交叉轴齿轮适用于轴线相交但不平行的传动，其中最常见的就是蜗杆和蜗轮的组合。

蜗杆和蜗轮的结构紧凑，传动效率高，具有自锁性能，适用于高速传动和大传动比的场合，广泛应用于机械设备和工业生产中。

4. 内啮合齿轮：内啮合齿轮是一种特殊的齿轮传动方式，它的齿轮啮合排列为内拓扑结构。

内啮合齿轮适用于空间有限，对传动效率和安全性要求高的场合，常见的有内齿轮、行星齿轮等。

- 内齿轮：内齿轮是一种由内啮合齿轮和外啮合齿轮组成的传动装置，广泛应用于汽车变速器、摩托车减速器等领域。

内齿轮具有传动平稳、传动效率高、体积小、重量轻的特点，被广泛应用于机械设备和工业生产中。

- 行星齿轮：行星齿轮由太阳齿轮、行星齿轮和内圆齿轮组成，是一种常见的行星传动装置。

机械设计基础课程设计减速器引言减速器（Reducer），又称为减速机、减速器、减速齿轮机构，是将高速运动的动力通过齿轮传动装置转换成低速高转矩的设备。

减速器广泛应用于工业生产中的传动装置，具有重要的作用。

本文将详细讨论机械设计基础课程设计中的减速器。

一、减速器的作用和原理减速器主要用于将电动机等高速运动装置的转速降低，同时增加转矩。

其作用在于匹配输入和输出的转速和扭矩，使机械装置达到最适合的工作状态。

•减速器的作用–降低输出速度：通过齿轮传动机构，将高速输入转动降低到所需要的输出速度，满足不同工作环境的要求。

–增加输出扭矩：通过齿轮传动的工作原理，能够增加输出扭矩，提供所需的动力。

–反向装置：通过减速器的设计，可以实现转向，使机械装置在不同的工况下反向运动。

•减速器的原理–齿轮传动原理：减速器主要通过齿轮的传动实现速度和扭矩的转换。

通过两个或多个齿轮的组合传动，可以实现不同的转速比。

一般来说，将大齿轮称为驱动轮，小齿轮称为从动轮。

当驱动轮转动时，从动轮相应地转动，但速度和扭矩会发生变化。

二、减速器的分类根据结构和用途的不同，减速器可以分为多种类型。

下面将详细介绍常见的几种减速器。

2.1 齿轮减速器齿轮减速器是应用最为广泛的减速器之一，其主要由齿轮、轴承、轴和外壳等组成。

根据齿轮的不同排列方式和传动原理，齿轮减速器又可以分为平行轴齿轮减速器、斜齿轮减速器、行星齿轮减速器等。

•平行轴齿轮减速器：工作原理是通过平行轴上的两个齿轮之间的啮合传动来实现速度和扭矩的转换。

广泛应用于各类机械设备。

•斜齿轮减速器：斜齿轮减速器的轴线与齿轮轮系的轴线相交，主要用于两轴不平行的情况，特别适用于转动方向需要改变的场合。

•行星齿轮减速器：行星齿轮减速器由太阳轮、行星轮和内齿轮组成，通过不同齿轮的啮合传动实现减速。

具有结构紧凑、扭矩大等优点，广泛应用于工业领域。

2.2 带传动的减速器带传动的减速器主要是通过皮带、链条等进行传动，将高速输入转动减速至低速输出。
