精品文档 1．电磁流量计PROMAG502. 80F调试说明
3．溶解氧COM223/COM253
4．CPM223/CPM253 ORP
5.超声波测量仪FMU 23X
6.压力变送器PMP71
7.在线测量浊度仪CUE21
8．在线COD测量仪
9.雷达FMR245 10.继电器（模数转换）RTA421
11.72F调试说明
12.重锤料位计FMM50
13.DTT31质量流量计
精品文档
精品文档
PROMAG50 电磁流量计
一、 参数设置
10W调试说明
1. 仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”
Measuring Values
2. 按“+”或“-”,找到“Unit Volume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；
3. 显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；
“m³/h”
8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；
“M³”
10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”
按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；
11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；
12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将
80系列质量流量计基本调试说明
【按键说明】
按键“+”，“-”和“E”，需开前表盖即可按键操作。E为确认，用“+”和“-”按键切换选项和
变换数字，“+”和“-”同时按可退出到上一级菜单。
注：进入菜单后右上角为菜单号。在修改参数前需要输入密码，此时屏幕上会显示四个“****”，按
“+”或“-”键可输入，密码为0080，输入好后按“E”键确认。密码输入界面显示如下：
图一
【单位修改】
按“E”键进入主菜单，此时默认菜单“SYSTEMUNIT”，显示如下：
图二
按“E”键进入，默认菜单为“UNITMASSFLOW”，显示如下：
图三
该菜单下可以选择瞬时流量的单位，修改完成后按“E”键跳到下一菜单（若不修改直接按“E”键跳
到下一菜单）“UNITMASS”，显示如下：
图四该菜单下可选择累积流量的单位，选好后按“E”键确认，多次按“E”键直到菜单显示如下：
图五此菜单下可修改密度单位，修改好按“E”键跳入下一菜单，显示如下：
图六同时多次按住“+”和“-”键退出到测量值界面，显示如下：
图七
【量程修改】
（4～20mA）：按E键进入菜单（如图二），多次按“+”走到菜单“CURRENTOUTPUT1”，显示如下：
图八
按“E”键进入，默认菜单为“MASSFLOW”：
1.测流量（若只测密度此步忽略）：直接按“E”键进入菜单，默认菜单为“4-20mAHARTNAM.”，显示如下：
图九
按“E”键进入菜单“VALUE20mA”，显示如下：
图十
此菜单下显示的是最大输出电流代表的物理量大小，修改时注意第一位为符号位，改好后按“E”进
入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。2.测密度（若只测流量此步忽略）：多次按“+”直到显示如下：
图十一
按“E”键确认并进入下一菜单，默认菜单“4-20mAHARTNAM.”，按“E”键进入，默认菜单
“VALUE0_4mA”，显示如下：
图十二
此菜单下显示的是最小输出电流代表的密度大小，用“+”或“-”进行修改，改好后按“E”进入菜
E+H流量计
一 ．用途及使用方法
1． 检测显示酒水的瞬时流量和累积流量并以频率信号传送给PLC.
2． 接线如图
24 25 L N
PLC ～220V
二 ．参数设置
ESC
按E 进入主菜单，按 － ＋ ＝（ESC）可以退出进入测量
SYSTEM UNITS（系统单位） UNIT VOL FLOW（流量单位） m3/h
UNIT VOLUME（量度） ｍ３
OPERATION (操作) LANGUAGE（语言） ENGLISH（英语）
ACESS CODE （进入密码） 0050
USER INTERFACE（用户面板） ASSIGN LINE1（ 首 行 显 示 ）
VOLUME FLOW (流量)
ASSIGNLINE2（末行显示）
TOTALIZER (总量)
PUL/FREQ OUT OPERATION MODE(操作模式) FREQUENCY（频率）
END VALUE FREQUENCY （满流量频率） 1000HZ分别对应
VALUE F MAX （满流量） 12（T）水60（Ｔ）酒
10 m3/h
— + E
菜单结构图
：
主页位置 快速设定 E + 快速设定 E
语言
默认值
单位体积流量
测量模式
频率/脉冲输结束
操作模式
电流量程
20mA值
时间常数 电流输出
故障安全模式 频率

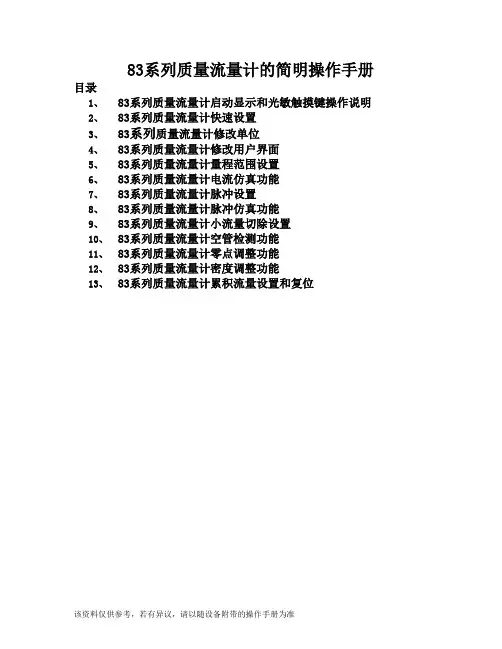

该资料仅供参考，若有异议，请以随设备附带的操作手册为准 83系列质量流量计的简明操作手册
目录
1、 83系列质量流量计启动显示和光敏触摸键操作说明
2、 83系列质量流量计快速设置
3、 83系列
质量流量计修改单位
4、 83系列质量流量计修改用户界面
5、 83系列质量流量计量程范围设置
6、 83系列质量流量计电流仿真功能
7、 83系列质量流量计脉冲设置
8、 83系列质量流量计脉冲仿真功能
9、 83系列质量流量计小流量切除设置
10、 83系列质量流量计空管检测功能
11、 83系列质量流量计零点调整功能
12、 83系列质量流量计密度调整功能
13、 83系列质量流量计累积流量设置和复位
该资料仅供参考，若有异议，请以随设备附带的操作手册为准 83系列质量流量计启动显示和光敏触摸键操作说明
光敏触摸按钮操作
1. 用于输入、选择减号(-) 键
2. 用于输入、选择加号(+) 键
3. 用于调用功能表、保存的回车键
当同时按下+/- 键时(Esc)：
• 逐步退出功能表：
• > 3 s = 取消数据输入并返回到测量值显示
1. → 进入功能表 (以显示测量值作为开始)
2. → 选择功能块 (例如“USER INTERFACE/ 用户界面”)
→ 确认选择
3. → 选择功能组 (例如“CONTROL/ 控制” )
→ 确认选择
4. → 选择功能组(例如“BASIC CONFIGURATION/ 基本设
置” )
→ 确认选择
5. → 选择功能( 例如“LANGUAGE/ 语言” )
6. → 输入密码0083/或者83 (仅限于第一次访问功能表)
→ 逐步确认输入
→ 更改功能/ 选择( 例如“ENGLISH/ 英语” )
→ 确认选择
7. → 逐步返回到测量值显示
8. > 3 s → 立即返回到测量值显示
该资料仅供参考，若有异议，请以随设备附带的操作手册为准 83系列质量流量计快速设置
