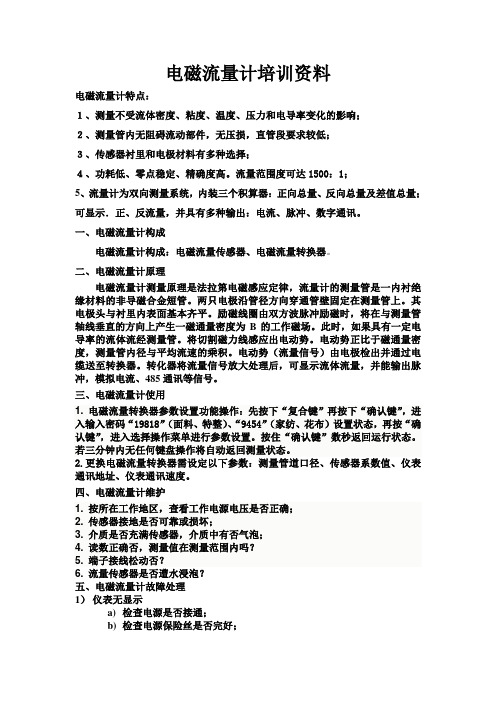

电磁流量计培训资料电磁流量计特点：１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；２、测量管内无阻碍流动部件，无压损，直管段要求较低；３、传感器衬里和电极材料有多种选择；４、功耗低、零点稳定、精确度高。
流量范围度可达1500：1；5、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．正、反流量，并具有多种输出：电流、脉冲、数字通讯。
一、电磁流量计构成电磁流量计构成：电磁流量传感器、电磁流量转换器。
二、电磁流量计原理电磁流量计测量原理是法拉第电磁感应定律，流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
此时，如果具有一定电导率的流体流经测量管。
将切割磁力线感应出电动势。
电动势正比于磁通量密度，测量管内径与平均流速的乘积。
电动势（流量信号）由电极检出并通过电缆送至转换器。
转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流、485通讯等信号。
三、电磁流量计使用1. 电磁流量转换器参数设置功能操作：先按下“复合键”再按下“确认键”，进入输入密码“19818”（面料、特整）、“9454”（家纺、花布）设置状态，再按“确认键”，进入选择操作菜单进行参数设置。
按住“确认键”数秒返回运行状态。
若三分钟内无任何键盘操作将自动返回测量状态。
2.更换电磁流量转换器需设定以下参数：测量管道口径、传感器系数值、仪表通讯地址、仪表通讯速度。
四、电磁流量计维护1. 按所在工作地区，查看工作电源电压是否正确；2. 传感器接地是否可靠或损坏；3. 介质是否充满传感器，介质中有否气泡；4. 读数正确否，测量值在测量范围内吗？5. 端子接线松动否？6. 流量传感器是否遭水浸泡？五、电磁流量计故障处理1）仪表无显示a)检查电源是否接通；b)检查电源保险丝是否完好；c)检查供电电压是否符合要求；d)检查显示器对比度调节是否能够调节，并且调节是否合适；2）励磁报警a) 励磁接线EX1和EX2是否开路；b) 传感器励磁线圈总电阻是否小于150Ωc) 如果a、b两项都正常，则转换器有故障3）空管报警a)测量流体是否充满传感器测量管;b)用导线将转换器信号输入端子SIG1、SIG2和IGGND三点短路，此时如果“空管报警”提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阀值及空管量程设置错误；c)检查信号连线是否正确；d)检查传感器电极是否正常；①、使流量为零，观察显示电导比应小于100%②、在有流量的情况下，分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ（对介质为水测量值。
电磁流量计培训试题学员得分一、填空题（60分）1、电磁流量计测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E据“弗来明右手定则”规定，其表达式为E=BDV （B 磁感应强度特斯拉）。
2、电磁流量计由传感器和转换器组成，并连接显示，记录计算调节仪表或计算机网络，构成流量测量系统，电磁传感器的结构大致组成为导流管、内衬、测量电极、接地电极、线圈、极靴、磁路、盖板等组成。
电磁流量转换器主要功能是向传感器提供产生工作磁场的励磁电流，接受传感器感应电动势信号，同时能够排除各种干扰将信号进行放大，转换成为统一的、标准的电流输出和频率输出信号或数字通讯输出信号，提供给下位指示、记录、调节仪表或计算机网络，以实现对流量的指示、记录、计算控制与调节等管理。
3、电磁流量计是测量导电液体和浆液体的积流量，其电导率的指标大于5us/cm，电导率与电阻间的关系是倒数关系。
电磁流量计不能测量电导率低的液体如（列举三种类型的介质）和气体、蒸汽及含有较多较大气泡和颗粒的混合液体，也不能测量较高或较低温度的液体。
4、在选型时根据了解到的被测介质的名称和性质，确定是否采用电磁流量计，然后根据了解到的被测介质的性质，确定电极材料和内衬材料。
一般钛合金电极适合的介质有盐（氯化物、钠盐、钾盐、次氯酸盐、海水）浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液，不适合的介质有盐酸、硫酸、磷酸、氢氟酸等还原性酸；钽合金电极适合的介质有盐酸（浓度小于40%）、稀硫酸和浓硫酸（不包括发烟硫酸）；二氧化氯、氯化铁、次氯酸、氰化钠、乙酸铅等；硝酸（包括发烟硝酸）等氧化性酸，温度低于80度的王水，不适合的介质有碱、氢氟酸。
橡胶内衬适合的介质有（氯丁橡胶）自来水、工业用水、海水（聚氨酯橡胶）纸浆、矿浆、等浆液；F4(聚四氟乙烯)适合的介质有腐蚀性强的酸碱盐液体；F46(氟化塑料) /PFA 适合的介质有腐蚀性的酸碱盐液体，F4与F46作为电磁内衬材料最高耐温分别为120 1605、电磁流量计选型时应考虑的因素：。
IMT25电磁流量计“掉头”小知识
分享人
分享主题IMT25电磁流量计
分享时间
教学目标掌握IMT25电磁流量计面板掉头方法
教学重点防止在经后的工作中遇到同样问题无法处理
本期内容
1、背景介绍
IMT25电磁流量计安装于机组技术供水出水总管上，用于监视技术供水流量。
根据厂家技术交底，电磁流量计测量介质从正面左侧流入，右侧流出。
如下图：
正常情况下水流方向从左至右
然而锦西电站水流方向恰好与之相反，导致电磁流量计面板对着墙面，不便于现场巡视观察，因而需要“将错就错”，及不影响测量效果的前提下将面板整体“掉头”。
2、操作步骤
2.1 断开电磁流量计电源开关；
2.2解开外部接线并做好标记，如下图：
其中盖板拆开后一定要一直扶着，否则会导致内部接线受损！
2.3松开底座固定螺栓，如下图：
上图中中间大螺栓稍微松开，使得中间导线能自由活动；周围四个小螺栓全部拆下，最好两人操作，一人手扶，一人操作。
2.4 将整个电磁流量计面板抬起来，似的底座脱离固定点，大概1CM的高度，然后整体缓慢旋转180°，中间注意观察内部接线是否有严重扭曲或者扯断的风险，如果发现有异常则立即终止。
分享小结:
审核人: 参与人:。
上海肯特电磁流量计培训试题姓名得分一、填空题(45分)1。
电磁流量计测量原理是基于定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,感应电动势与体积流量具有线性关系。
2.电磁流量计由和组成，并连接显示，记录计算调节仪表或计算机网络，构成流量测量系统。
3.电磁流量计IP68防水等级是指：。
4.电磁流量计是测量导电液体和浆液体的积流量，其电导率的指标。
5.受内衬材料和漆包线温升的限制不易测量超过介质;6.当流量计转换器更换时必须要设定的参数为、、、、、。
7。
上海肯特电磁流量计具有防读错功能,同时按：+ 键可以切换测量的总流量显示，其中∑+表示∑—表示△表示8.流量计显示无流量,原因可能是：。
9。
流量不变或在一个数值范围内变化: 。
10.现场简易标定,目前国家无规程,一般标定方法如下：对电磁流量计励磁线圈进行安全绝缘测试,应大于。
对电磁流量计励磁线圈进行电阻测试，一般电阻值。
对电磁流量计传感器电极对地电阻进行测试，充满介质若电阻值在之间，并伴有充放电现象，两只电极的电阻相近，则认为好的。
对电磁流量计转换器励磁电流进行测试，观察其输出与转换器原电流的值，误差不超过.11。
空管误报警检修方法：12。
对表头(转换器)现场标定励磁感应电动势：励磁电流:测量电极、接地电极间电阻,空管时R空管＞,满水时R水= 。
13.管内液体不流动，流量计跑数可以从以下方面查找：①②③14、关于电磁流量计的接地,对于金属管道无需再做接地极,跨接即可,接地电阻≤，只需用≥ 5mm²多股铜芯线将转换器壳体与管道法兰盘链接即可，对于非金属管道必须单独接地:不能接在电机公用地上，接地极建议推荐采用∠45-- ∠70的镀锌角钢长度米,埋入地下不低于米，垂直安装。
15．流量计速度波动比较大，阻尼时间应该调（大、小）。
二、选择题（10分)1、关于电磁流量计，以下说法错误的是( ）。
A、电磁流量计是不能测量气体介质流量.B、电磁流量变送器地线接在公用地线、上下水管道就足够了。
E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。
当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时，会在液体两侧产生感应电动势。
这个感应电动势的大小与液体的流速成正比，通过测量感应电动势的大小，就可以计算出液体的流量。
具体来说，电磁流量计由传感器和转换器两部分组成。
传感器主要包括测量管、励磁线圈、电极等。
励磁线圈产生磁场，当液体流过测量管时，切割磁力线产生感应电动势，电极检测到这个电动势并传输给转换器。
转换器将接收到的信号进行放大、处理和转换，最终以流量值的形式显示出来。
二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高，能够满足大多数工业应用的需求。
2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米，适用于不同规模的流量测量。
3、不受流体性质影响电磁流量计对于被测液体的物理性质，如温度、压力、粘度、密度等的变化不敏感，只要液体具有一定的导电性，就可以进行准确测量。
4、无压力损失由于测量过程中没有阻碍流体流动的部件，所以电磁流量计不会产生压力损失，节省了能源。
5、可靠性高结构简单，且没有可动部件，因此具有较长的使用寿命和较高的可靠性。
三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方，一般要求上游直管段长度不小于 5 倍管径，下游直管段长度不小于 3 倍管径。
避免安装在弯头、阀门、泵等附近，以免影响测量精度。
2、安装方向电磁流量计的安装方向应与流体流动方向一致，并且要保证测量管内充满液体。
3、接地为了减少电磁干扰，电磁流量计必须良好接地。
接地电阻应小于10Ω。
4、避免强磁场干扰应远离强磁场源，如大型电机、变压器等，以免影响测量结果。
四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前，需要检查仪表的接线是否正确，接地是否良好，管道内是否充满液体等。
2、参数设置根据实际测量需求，设置仪表的参数，如管径、流量单位、量程等。
电磁流量计培训资料电磁流量计的组成：传感器、转换器被测流体的流量经传感器变换成感应电势，然后再由转换器将感应电势转换成统一的直流标准信号作为输出，以便进行指示、记录或与计算机配套使用。
电磁流量计的准确度等级为0.25～2.5级。
电磁流量计的特点是能够测量酸、碱、盐溶液以及含有固体颗粒（例如泥浆）或纤维液体的流量。
一、电磁流量计工作原理根据法拉第电磁感应定律可以知道，导电的流体介质在磁场中作垂直方向流动而切割磁力线时，也会在两电极上产生感应电势，感应电势的方向可以由右手定则判定，并存在如下关系：E x=BDυ×10-8式中：E x----感应电势（V）B----磁感应强度（10-4T）D----管道内径（cm）υ----垂直于磁力线方向的液体速度（cm/s）体积流量q v（cm3/s）与流速υ的关系为：q v=ΠD2υ/4由以上两式可得：E x =4×10-8Bq v/πD=Kq v式中：K=4×10-8B/πD称为仪表常数，这时感应电势则与体积流量具有线性关系。
因此，在管道两侧各插入一根电极，边可以引出感应电势，由仪表指出流量的大小。
变送器的励磁方式有：直流励磁、交流励磁（交流正弦波和非正弦波）以及双频励磁。
直流励磁方式能产生一个恒定的均匀磁场，其优点是受交流磁场干扰较少，可以忽略液体中自感的影响，其缺点是电极上产生的电势将引起被测液体的电解，因而产生极化现象，破坏了原来测量条件，所以直流励磁只用于非电解质液体的测量。
交流正弦波励磁一般采用工业频率的交流电源，可以克服直流励磁的极化现象，但又引来严重的90度干扰，必须设法去克服。
非正弦波交流励磁方式是采用低于工业频率的方波或三角波励磁，因此这种励磁电源稳定，干扰较少。
双频励磁综合了另两种方式的优点。
二、电磁流量计的安装电磁流量计安装注意事项如下：1、最小直管段的要求为上游侧5DN，下游侧3DN。
2、要避免安装在强电磁场的场所。
