e+h质量流量计技术参数质量流量计是一种用于测量流体质量流量的仪器。
e+h（Endress+Hauser）是一家专业生产与供应流体测量仪器的公司，他们的质量流量计备受业界认可。
在本文中，我们将介绍e+h质量流量计的技术参数，包括最大流量、精度、温度范围等方面。
1.测量原理 e+h质量流量计使用热物理测量原理进行流量测量。
它通过测量流体通过传感器的冷却剂的温度变化来计算流体的质量流量。
该测量原理适用于各种流体，包括气体和液体。
2.最大流量 e+h质量流量计的最大流量是指它能够测量的最大质量流量。
不同型号的质量流量计具有不同的最大流量范围，可以根据使用需求进行选择。
最大流量一般以标准体积流量单位表示，如立方米/小时（m³/h）或升/分钟（L/min）。
3.流体温度范围 e+h质量流量计适用于一定的流体温度范围。
这个范围取决于质量流量计的型号和设计。
通常，其工作温度范围可以从低至-200摄氏度到高至+400摄氏度，但具体数值应根据实际选择的型号确定。
4.测量精度精度是衡量质量流量计性能的一个重要指标。
e+h质量流量计的测量精度通常以百分比表示。
例如，一个质量流量计的精度为±0.5%表示其测量结果的偏差不超过额定流量的±0.5%。
在选择质量流量计时，需根据应用需求确定所需的精度等级。
5.压力范围 e+h质量流量计的压力范围取决于其设计和材料。
质量流量计通常能够在一定的压力范围内正常工作，但超出该范围可能会导致不准确的测量结果或设备损坏。
因此，在选择质量流量计时，需确保其压力范围符合实际应用需求。
6.接口类型 e+h质量流量计的接口类型多种多样，以适应不同的安装环境和需求。
常见的接口类型包括法兰接口、螺纹接口和卡箍接口等。
在选择质量流量计时，需根据实际情况选择合适的接口类型。
7.通信协议现代的质量流量计通常具备通信功能，可以与其他系统进行数据交互。
e+h质量流量计支持多种通信协议，如Modbus、HART和Profibus等。
质量流量计（E+H）操作指导手册目录1、硬件2、工作原理、电气接线图3、安装、调试步骤4、采用的组态软件型号、版本、组态操作说明5、维护注意事项及故障处理1、四川石化项目中应用的规格型号、用途及性能特点简要描述。

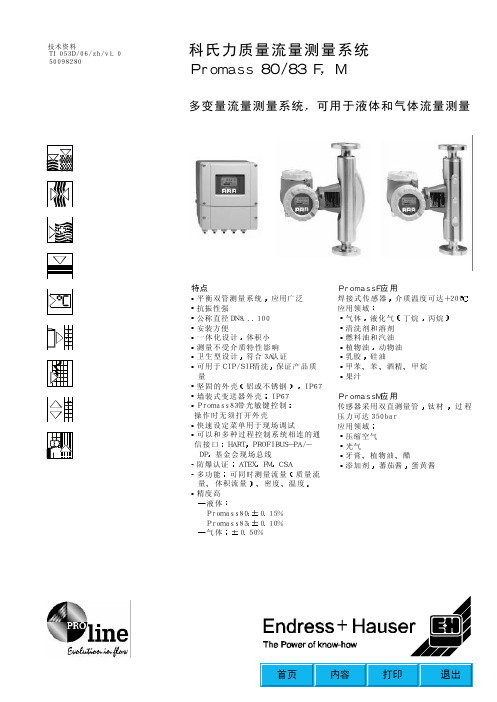

四川石化项目中，E+H提供的质量流量计为Promass系列质量流量计，不受被测介质物理特性（如粘度、密度）的影响。
变送器：80，83传感器：F型, I型，A型技术特点说明A．概述功能：测量、指示传送管道流体的质量流量测量原理：利用科氏力原理测量流体的质量流量、密度和温度组成：传感器、变送器，全部安装附件和电缆B．性能：测量管:F型:双弯管系统公称直径:DN8~250I 型：单直管系统公称直径:DN8~80A 型：小流量单直管系统公称直径:DN1~4Promass 83，80 带光敏键控制，操作时无须打开外壳,快速设定菜单用于现场调试可以和多种过程控制系统相连的通讯接口：HART,PROFIBUS-PA/DP,FF量程比：>1000:1测量精度高：83 液体：±0. 1%；气体：±0. 35%80 液体：±0. 15%；气体：±0. 35%重复性：0.05%环境温度：－20～+60°C操作温度：－50～+200°C一体化设计，体积小外壳防护等级： IP67；防爆认证：ATEXC.输出信号：电流输出：有源无源可选，电气隔离，时间常数可选（0.05~100s）,满量程值可选.有源: 4～20mA,RL<700Ω（ HART，RL>250Ω）无源：4～20mA, max 30VDC,Ri<150Ω脉冲频率输出：有源无源可选，电气隔离有源: 24VDC,25mA（ max 250Ma/20ms ）RL>100Ω无源：集电极开路，30VDC，250MaE. 电源说明:电源：85~260VAC，45~65Hz20~55VAC，45~65Hz16~62VDC功耗：<15W(包括传感器)F. 材质说明:变送器外壳：.一体化型外壳,粉末压铸铝传感器外壳:1.4301/304法兰材质：所有连接1.4404/316L测量管材质: 1.4539(904L)2、工作原理、电气接线图。

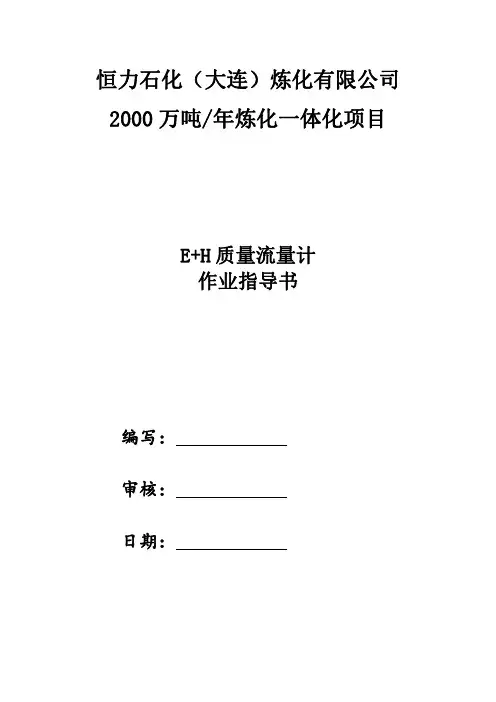

恒力石化（大连）炼化有限公司2000万吨/年炼化一体化项目E+H质量流量计作业指导书编写：审核：日期：1、工作原理质量流量计以科氏力为基础，在传感器内部有两根平行的流量管，中部装有驱动线圈，两端装有检测线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的检测线圈将产生相位不同的两组信号，这两个信号的相位差与流经传感器的流体质量流量成比例关系。
计算机解算出流经振管的质量流量。
不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。
2、首次使用前检查2.1检查流量计传感器和变送器的型号、编号，确认必须配套；检查流量计的组态（如测量单位、流量方向、阻尼值等）是否正确，工艺、计量、仪表人员三方确认并填写记录。
2.2检查仪表密封点是否有泄漏。
2.3检查仪表零位。
3、调零3.1接通质量流量计电源，允许流量计预热约20分钟。
3.2使被测流体通过传感器直到传感器温度接近正常的工艺运行密度、温度和压力。
3.3确保传感器达到满管状态。
3.4关闭传感器前后阀门，先关下游，后关上游阀门。
3.5确保被测流体已经完全停止流动。
3.6调零时须在仪表面板连续调零3次,检查零点结果的一致性，若一直零飘,则需注意挂壁问题。
3.7仪表操作人员进行标零，保证准确快速标零。
4、小信号切除质量流量计的小信号切除宜设置为流量计测量上限的0.2～0.5%（连续测量），0.5～1.0%（间歇测量）。
5、背压指的是质量流量计传感器下游端口处介质压力（不要低于介质饱和蒸汽压力），质量流量计正常运行必须保证有背压（计算公式如下：）,才能防止气化现象发生。
气蚀会损害质量流量计传感器。
解决办法减小流量计下游阀门的开度,提高背压并提高含气介质的流速,从而改善计量精度。
Pb=2ΔP＋1.25Pe式中：Pb——最小背压（表压）；ΔP——通过流量计最大流量的压力降；Pe——流体在操作温度下的饱和蒸汽压（绝压）6、累加器清零6.1同时按“-”（左）键和“E”（右）键3秒以上，面板显示键盘锁定，表示解锁成功。
