科隆电磁流量计300说明书 IFC300一、产品概述科隆电磁流量计 300（IFC300）是一款高精度、高可靠性的流量测量仪器，广泛应用于工业生产中的各种液体流量测量场合。
它采用了先进的电磁感应原理，能够准确测量导电液体的流量，并且具有出色的稳定性和耐用性。
IFC300 电磁流量计具有多种规格和型号，可以满足不同管径和流量范围的测量需求。
其设计紧凑，安装方便，操作简单，维护成本低，为用户提供了一种高效、便捷的流量测量解决方案。
二、工作原理科隆电磁流量计 300 基于电磁感应定律工作。
当导电液体在磁场中流动时，会产生感应电动势。
该感应电动势的大小与液体的流速成正比。
流量计的传感器内部装有磁场发生器和电极，通过测量感应电动势的大小，就可以计算出液体的流量。
磁场发生器产生一个均匀的磁场，穿过管道中的液体。
当液体流动时，带电粒子在磁场中运动，从而在电极上产生感应电动势。
这个感应电动势被传感器检测到，并经过信号处理和转换，最终以流量值的形式显示出来。
三、产品特点1、高精度测量采用先进的信号处理技术，能够实现高精度的流量测量，测量误差通常小于±05%。
可重复性好，确保测量结果的一致性和可靠性。
2、宽量程比具有很宽的量程比，通常可达 1:100 甚至更高。
能够在不同流量条件下准确测量，适应多种工况。
3、多种衬里和电极材料选择提供多种衬里材料，如橡胶、聚四氟乙烯（PTFE）等，以适应不同腐蚀性和磨损性的液体。
电极材料也有多种选择，如不锈钢、哈氏合金等，满足不同介质的测量要求。
4、抗干扰能力强采用特殊的电路设计和屏蔽技术，有效抵抗外界电磁干扰和噪声。
能够在复杂的工业环境中稳定工作。
5、易于安装和维护结构紧凑，安装方式灵活，可以水平、垂直或倾斜安装。
传感器和变送器分离设计，便于维护和更换。
6、智能化功能具备自诊断功能，能够实时监测仪表的工作状态，及时发现故障并报警。
可以通过通信接口与上位机进行数据传输和远程控制。
![科隆电磁流量计300说明书 IFC300[11]](https://img.taocdn.com/s1/m/19e94433591b6bd97f192279168884868762b86f.png)
科隆电磁流量计300说明书 IFC300一、概述二、安装1. 一体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。
确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。
确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。
确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。
确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。
确保信号转换器的端盖紧固，并且涂有油脂。
2. 分体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。
确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。
确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。
确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。
使用科隆公司提供的双层或三层屏蔽信号电缆和励磁电流电缆连接信号转换器和传感器，并且按照正确的颜色编码和端子编号进行接线。
确保信号电缆和励磁电流电缆敷设稳固，并且避免过度弯曲或拉伸。
确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。
确保信号转换器的端盖紧固，并且涂有油脂。
三、电气连接1. 电源连接注意仪表铭牌上的数据，电源电压和频率范围（50-60 Hz）。
供电的保护接地PE必须连接到信号转换器壳体中的U型端子上。
使用合适的熔断保护（IN≤16A）和切断装置（开关，断路器）。
按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。
2. 输出/输入连接注意仪表铭牌上的数据，输出/输入的类型和参数范围。
使用合适的屏蔽电缆，并且避免与电源线或其它干扰源并行敷设。
屏蔽层的连接：内层用填充线连接到正常的连接端子，外层用金属箔或编织线连接到信号转换器壳体中的U型端子。
按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。

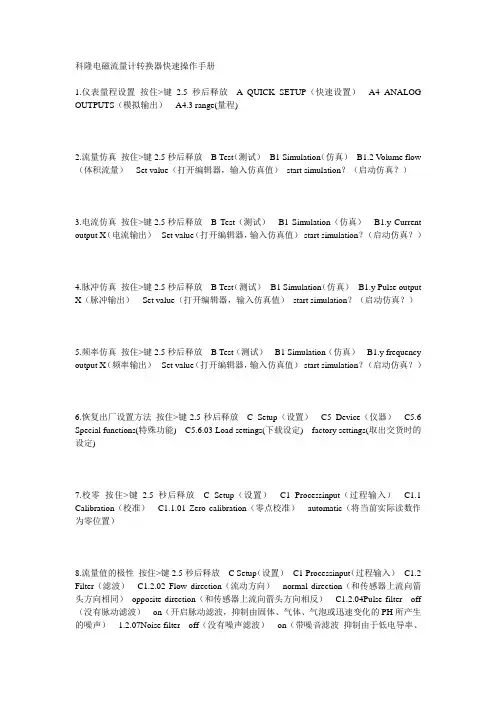

科隆电磁流量计转换器快速操作手册1.仪表量程设置按住>键2.5秒后释放---A QUICK SETUP（快速设置）---A4 ANALOG OUTPUTS（模拟输出）---A4.3 range(量程)2.流量仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.2 V olume flow （体积流量）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）3.电流仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y Current output X（电流输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）4.脉冲仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y Pulse output X（脉冲输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）5.频率仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y frequency output X（频率输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）6.恢复出厂设置方法按住>键2.5秒后释放---C Setup（设置）---C5 Device（仪器）---C5.6 Special functions(特殊功能)---C5.6.03 Load settings(下载设定)---factory settings(取出交货时的设定)7.校零按住>键 2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.01 Zero calibration（零点校准）---automatic（将当前实际读数作为零位置）8.流量值的极性按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.2 Filter（滤波）---C1.2.02 Flow direction（流动方向）---normal direction（和传感器上流向箭头方向相同）opposite direction（和传感器上流向箭头方向相反）---C1.2.04Pulse filter---off （没有脉动滤波）---on（开启脉动滤波，抑制由固体、气体、气泡或迅速变化的PH所产生的噪声）---1.2.07Noise filter---off（没有噪声滤波）---on（带噪音滤波抑制由于低电导率、高固体含量、多气泡、化学介质不均匀引起的噪音）9.空管置零按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.3 Self test（自测）---C1.3.01 Empty pipe（空管）---cond.+empty pipe〔F〕（电导率+空管〔F〕电导率和空管显示，应用故障类别〔F〕空管情况时，流量显示“=0”）10.口径C1.1.02 按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.02 Size（口径）---根据铭牌选取口径11.GKL系数C1.1.05 按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.05 GKL---根据铭牌设定数值12.磁场频率(Field frequency)C1.1.13 按住>键 2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.1 Zero calibration（零点校准）---C1.1.13 Field frequency（磁场频率）---13.电流输出开启（Current output）C2.1.1 按住>键2.5秒后释放---C Setup（设置）---C2 I/O （输入/输出）---C2.1 Hardware（硬件）---C2.1.1 Terminals A（端子A）---Current output（电流输出开启）/Off（电流输出关闭，该端子无任何功能）14.频率输出开启（Frequency output）C2.1.4 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.1 Hardware（硬件）---C2.1.1 Terminals A（端子A）---C2.1.4 Terminals D（端子D）---Frequency output （频率输出）/Pulse output （脉冲输出）/Status output （状态输出开启）/Limit switch（限位开关开启）/Off（关闭，该端子无任何功能）15.量程（Range）C2.2.6 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.2 Current output A（c2.2=A C2.3=B C2.4=C）---C2.2.1 Range 0%-100%（电流输出量程，例如4-20MA）---C2.2.6 Range（量程）---测量范围为0%-100%16.极性（Polarity）C2.2.7 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.2 Current output A（c2.2=A C2.3=B C2.4=C）---C2.2.1 Range 0%-100%（电流输出量程，例如4-20MA）---C2.2.7 Polarity（极性）---Both polarities （使用正、负数值）/Positive polarity （用正值，负值用力0%代替）/Negative polarity （用负值，正值用0%代替）/Absolute value （用测量值的绝对值作为电流输出）17.指示流量传感器的衬里材料（Liner）C1.4.1 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C1.1 Calibraton（校准）---C1.4 Information（所有传感器的电子信息）---C1.4.1 Liner （指示流量传感器的衬里材料）---PTFE（聚四氟已稀）、PFA（衬里）、NEOPRENE（氯丁橡胶）、POL YURETHANE（聚氨酯橡胶）18.指示电极材料（Eletr.material）C1.4.1 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C1.1 Calibraton（校准）---C1.4 Information（所有传感器的电子信息）---C1.4.2 Electr.material （指示传感器电极材料）---MO2TI、HC、HB、TI、TA、PT19.在测量页中打开累加器（1ST meas.page 1）C5.3 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C5 Device（设备）---C5.3 1st meas.page 1（第一测量显示屏）---C5.3.8 measurement 2nd line （第二测量行）---counter1(在Profibus 中为FB2累加器)20.在测量页2中打开电导率测量（2ST meas.page 2）C5.3 按住>键2.5秒后释放---C Setup （设置）---C1 Process input（过程输入）---C5 Device（设备）---C5.4 2nd meas.page 2（第一测量显示屏）---C5.4.8 measurement 1st line （第一测量行）---conductivity(电导率)。
