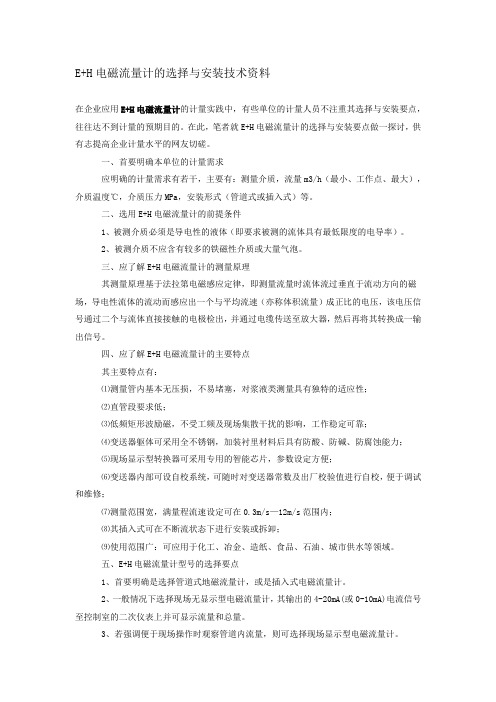

E+H电磁流量计的选择与安装技术资料在企业应用E+H电磁流量计的计量实践中，有些单位的计量人员不注重其选择与安装要点，往往达不到计量的预期目的。
在此，笔者就E+H电磁流量计的选择与安装要点做一探讨，供有志提高企业计量水平的网友切磋。
一、首要明确本单位的计量需求应明确的计量需求有若干，主要有：测量介质，流量m3/h（最小、工作点、最大），介质温度℃，介质压力MPa，安装形式（管道式或插入式）等。
二、选用E+H电磁流量计的前提条件1、被测介质必须是导电性的液体（即要求被测的流体具有最低限度的电导率）。
2、被测介质不应含有较多的铁磁性介质或大量气泡。
三、应了解E+H电磁流量计的测量原理其测量原理基于法拉第电磁感应定律，即测量流量时流体流过垂直于流动方向的磁场，导电性流体的流动而感应出一个与平均流速（亦称体积流量）成正比的电压，该电压信号通过二个与流体直接接触的电极检出，并通过电缆传送至放大器，然后再将其转换成一输出信号。
四、应了解E+H电磁流量计的主要特点其主要特点有：⑴测量管内基本无压损，不易堵塞，对浆液类测量具有独特的适应性；⑵直管段要求低；⑶低频矩形波励磁，不受工频及现场集散干扰的影响，工作稳定可靠；⑷变送器躯体可采用全不锈钢，加装衬里材料后具有防酸、防碱、防腐蚀能力；⑸现场显示型转换器可采用专用的智能芯片，参数设定方便；⑹变送器内部可设自校系统，可随时对变送器常数及出厂校验值进行自校，便于调试和维修；⑺测量范围宽，满量程流速设定可在0.3m/s—12m/s范围内；⑻其插入式可在不断流状态下进行安装或拆卸；⑼使用范围广：可应用于化工、冶金、造纸、食品、石油、城市供水等领域。
五、E+H电磁流量计型号的选择要点1、首要明确是选择管道式地磁流量计，或是插入式电磁流量计。
2、一般情况下选择现场无显示型电磁流量计，其输出的4-20mA(或0-10mA)电流信号至控制室的二次仪表上并可显示流量和总量。
3、若强调便于现场操作时观察管道内流量，则可选择现场显示型电磁流量计。
E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。
当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时，会在液体两侧产生感应电动势。
这个感应电动势的大小与液体的流速成正比，通过测量感应电动势的大小，就可以计算出液体的流量。
具体来说，电磁流量计由传感器和转换器两部分组成。
传感器主要包括测量管、励磁线圈、电极等。
励磁线圈产生磁场，当液体流过测量管时，切割磁力线产生感应电动势，电极检测到这个电动势并传输给转换器。
转换器将接收到的信号进行放大、处理和转换，最终以流量值的形式显示出来。
二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高，能够满足大多数工业应用的需求。
2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米，适用于不同规模的流量测量。
3、不受流体性质影响电磁流量计对于被测液体的物理性质，如温度、压力、粘度、密度等的变化不敏感，只要液体具有一定的导电性，就可以进行准确测量。
4、无压力损失由于测量过程中没有阻碍流体流动的部件，所以电磁流量计不会产生压力损失，节省了能源。
5、可靠性高结构简单，且没有可动部件，因此具有较长的使用寿命和较高的可靠性。
三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方，一般要求上游直管段长度不小于 5 倍管径，下游直管段长度不小于 3 倍管径。
避免安装在弯头、阀门、泵等附近，以免影响测量精度。
2、安装方向电磁流量计的安装方向应与流体流动方向一致，并且要保证测量管内充满液体。
3、接地为了减少电磁干扰，电磁流量计必须良好接地。
接地电阻应小于10Ω。
4、避免强磁场干扰应远离强磁场源，如大型电机、变压器等，以免影响测量结果。
四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前，需要检查仪表的接线是否正确，接地是否良好，管道内是否充满液体等。
2、参数设置根据实际测量需求，设置仪表的参数，如管径、流量单位、量程等。
