BLU_培训资料(CCFL)

ＣＣＦＬ
ＬＥＤ
導光板
作用:破壞光源全反射,將光源由X,Y平面,轉換成Z方向導出
導光板
設計原理 光源曲線
入光側
背光均勻性
網點密度曲線
導光板
材質
PC:用於10.1”以下產品 優點: 折射率高,耐候性佳 缺點: 易產生按壓白印(團), 色度偏差較大 PMMA:用於10.1”以上產品 優點:表面硬度高,色度偏差較小 缺點:折射率低,耐候性差
成型製程 注塑 ,印刷,噴印,熱壓印…等
網點製程 直刻,蝕刻,雷射,撞點…..等
BLM 材料
Reflector：
由於光線進入Light Guide 後除了從發光面導出外，亦會從反面射出， 並且亦有光線亦會因為Diffuser或是BEF造成光源往反面射出，故在反 面必須加入反射面，可防止漏光與提高正視輝度。 可分為鏡面反射或是擴散反射兩大類。 鏡面反射：又可分為因利用建設性干涉達到反射目的（代表作品：ＥＳ Ｒ），以及利用鍍上金屬膜達到反射目的（代表作：３７Ｗ０１）。 擴散反射：PET 中內含大小不一之TiO2擴散粒子，因為TiO2與PET折 射率不同，當光線入射後會造成散射現象。白色的Housing亦是使用此 方式製成。 PET TiO2
BLM 材料
鐵框: 功能:1.提高模組機械強度 2.提高散熱能力 3.提升ESD/EMI能力 膠框: 功能:1.承載LCD 2.提升導光板效率 口字膠: 功能:1.連結背光與LCD 2.遮蔽邊緣亮線
LG 加入光學Film 之視角演變
Only LG + Diffuser + Diffuser + BEF
BLM 材料
Diffuser：
減少導光板出射光的方向性，使射出光均勻化，亦可將ＬＧ因製程不良造成 的小斑點模糊化。 Diffuser可分為 Film 表面塗佈擴散粒子(TiO2、SiO2)，或者是表面製作結構(滾 壓，壓印)達成擴散效果。 塗佈擴散粒子的製程方式較為簡單，擴散效果亦佳。

QDS Project
色度
(1)Luminous flux 光通量(與亮度對應) (2)Dominant wave length 主波長(與色彩對 應) (3)Purity 純度(與飽和度對應) (2)+(3)=chromaticity (色度)
QDS Project
色度圖 (chromaticity diagram)
QDS Project 直下式結構(42吋TV)
QDS Project
直下式BLU優點
• １．高輝度化的策劃 因ＣＦＬ支數的增加、較容易策劃出高輝度化。
• ２．輕量化的策劃 依体積的比例、因未使用導光板之故、與側面 LIGHT方式比約輕了５０％ 。
• ３．高視野角的策劃 因菱鏡片類未使用的關係、輝度能作高視野角。
5.低耗电 6.低温操作 7.轻薄短小 8.安全且寿命长
QDS Project
背光源的应用
➢Monitor / TV ─ 高辉度、广视角、大型化。 ➢Notebook PC ─ 高效率/省电化、轻薄化。 ➢卫星导航/车载、船载装置 ─ 高辉度、坚固性、
耐候性。 ➢掌上型装置（PDA、Digital Camera、Video
QDS Project
CIE XYZ 表色系統
• CIE： Commission Internationale de l'Eclairage 國際照明委員會
• 1931 年標準：用XYZ三標準色刺激值(色量)來定義 所有可見色，並使所有混色係數為正值。
X = 2.7689 R + 1.7517 G + 1.1302 B Y = 1.0000 R + 4.5907 G + 0.0601 B Z = 0.0000 R + 0.0565 G + 5.5943 B

3
背光板基本概述
液晶显示幕需靠背后所发出的光产生萤幕，确保此光源的装置我们称 为背光板 背光板组件。（液晶显示装置本体不会自行发光、需要别的光源补 背光板 助）。 背光板是由冷阴极灯管所发出的光源由灯管反射罩、导光板、反射片、 灯管反射罩、导光板、反射片 灯管反射罩 扩散片、棱镜片、收容用的塑胶框、灯管、铝背板 塑胶框、 扩散片、棱镜片 塑胶框 灯管、铝背板等所组立而成。 背光板组液晶模板专用背光板制品构成 •棱镜片（Prism Sheet） •扩散片（Sheet Diffuser） •冷阴极灯管（CCFT&LED） •导光板（Light Guide Plate） •反射片（Sheert Reflector） •塑胶框（Frame Mold） •灯管（Lamp Cover） •铝背板
１６
扩散片：PET ` PC镀雾状物质 可单独使用`棱镜片上`下使用 选用重点：分光透过率` HAZE数`厚度 上扩散片用途 下扩散片用途
１７
棱镜片(Prism 制造商：3M［专利权（棱角向上）到2007年］
以下专指3M产品
sheet)
主要功能：提高辉度`3M一般约50% `三菱更高`但要配合导光板上制造之棱角
18
BEF Ⅲ 功能：消除光学干扰现象 —随机棱角消除Wet Out（洩光) —增加Matte背材减低Moiré（牛顿环） —减轻Cut－off光学影响 —减少或取消扩散片 —将低不良 —Matte可增加BEF平整性，不易变行 —可隐藏背光板内小的印刷不良
Ｗet Out：
正常
不正常
19
牛顿环：指上下两片光学片，在同轴时产生的光学现象 WBEF 使用ＰＣ基材，可耐高温－使用于ＧＰＳ

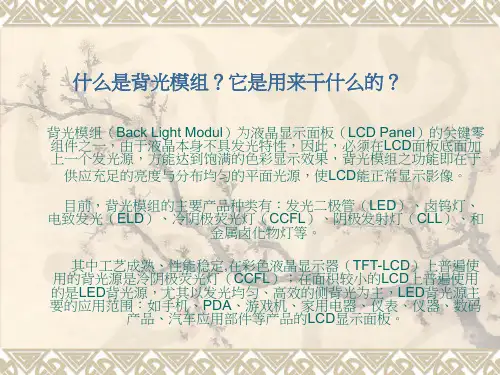

什么是背光模组？它是用来干什么的？ 什么是背光模组？它是用来干什么的？
