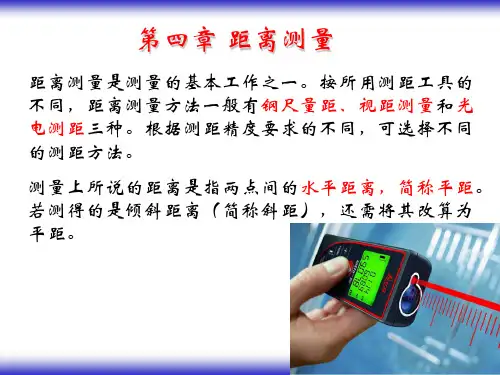

第4章 距离测量

经纬仪定线适用于钢尺量距的精密方法。 用经纬仪在两点间定线
设A、B两点互相通视，将经纬仪安置在A点，用望远镜纵 丝瞄准B点，制动照准部，望远镜上下转动，指挥在两点间 某一点上的助手，左右移动标杆，直至标杆影像为纵丝所 平分。为减小照准误差，精密定线时，可以用直径更细的 测钎或垂球线代替标杆。
用经纬仪延长直线 将A、B直线延长至C点，将仪器安置于B点，用盘左瞄准 A点，制动照准部，倒镜定出C′点；再用盘右瞄准A点，制 动照准部，倒镜定出C″点，取C′C″的中点，即为精确位 于AB直线延长线上的C点。这种延长直线的方法称为经纬仪 正倒镜分中法。
• 2.红外测距仪使用中的注意问题：
三
光电测距成果处理
• 一、仪器改正。主要内容：加常数改正。
• 测距仪在一条已知边的测距结果总与已知边相差的一个固定值， 就是测距仪的加常数，用C表示。 C值可通过检定测距仪(包括反射 器)得到。
• 二、气象改正。
Dtp Do no n 3 18 • 1.气象改正原理公式 • 2.气象改正实用公式：测距仪光源不同，参考气象元素不同，按原 理公式推证的实用公式也不同。 • 1)D3000红外测距仪的气象改正的实用公式 793.12 p 3 19 Dtp Dokm 278.96 273.16 t
作业要求： 直 目估定线直，保证量距时沿直线进行 平 地面平直 钢尺水平 准 每尺段端点标志精确，要求对点、投点读数要精确 误差 ≤2mm
精密测距方法及作业要求 精密量距相对精度：1/10000~1/40000 主要用途：钢筋混凝土、钢结构等较精密工程的放样等
精密量距时采取的措施： 1、使用检定过的钢尺 2、经纬仪定线 3、定尺段桩，逐段测量 4、对钢尺施加固定拉力（使用拉力计或弹簧秤）： 对30m 的钢尺，用100N的拉力对50m的钢尺，用150N的拉力。 5、对量距结果加三项改正数：

§4.6 全站仪的构造和使用
全站仪即全站型电子速测仪（Electronic Total Station），它是由电子测角、电子测距、电子计 算和数据存储单元等组成的三维坐标测量系统， 测量结果能自动显示，并能与外围设备交换信息 的多功能测量仪器。
苏一光OTS812
南方NTS-960R
博飞BTS-800R
2． 2．双轴自动补偿
在仪器的作业时若全站仪纵轴倾斜，会引起角度观测 的误差，盘左、盘右观测值取中不能使之抵消。而全 站仪特有的双轴（或单轴）倾斜自动补偿系统，可对 纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜 造成的测角误差自动加以改正。
3．键盘 ．
键盘是全站仪在测量时输入操作指令或数据的硬件， 全站型仪器的键盘和显示屏均为双面式，便于正、倒 镜作业时操作。
§4.2 钢尺量距的方法
量距工具
普通钢卷带尺：
尺宽10~15mm，长度有20m、30m和50m数种； 分划有几种：
以厘米为基本分划的，适用于一般量距； 在尺端第一分米内刻有毫米分划； 将整尺都刻出毫米分划的；
因瓦线尺：
用镍铁合金制成的，尺线直径1.5mm，长度为24m； 尺身无分划和注记，在尺两端各连一个三棱形的分划尺， 长8cm，其上最小分划为1mm； 因瓦线尺全套由4根主尺、1根8m（或4m）长的辅尺组 成。
§4.2 钢尺量距的方法
钢尺量距就是利用具有标准长度的钢尺直接量测 两点间的距离。 按丈量方法的不同它分为一般量距和精密量距。 一般量距读数至厘米，精度可达1/3000左右；精 1/3000 密量距读数至亚毫米，精度可达1/3万（钢卷带尺） 及1/100万（因瓦线尺）。 地面点的标志
临时标志：木桩 永久标志：石桩、混凝土桩

为了简化计算，在观测中可使中丝读数 v 等于仪器高 i或为比仪器高大或小的整米数， 如 i=1.430m, 可 使 中 丝 读 数 v=1.430m, 这 样 式 （4-11）中-v=0,则高差h=h´。
（二）视距测量的计算
视距测量计算可直接用普通函数计算器 按公式（4-10）和（4-11）计算出测站点至待 定点的水平距离、高差。也可用编程计算器 预先编制成程序进行计算。 D = D´cosα = k l cos2α (4-11) h = h´+ i – v = D tgα + i – v (4-12)
二、视距测量的观测与计算
（一）视距测量
1. 在测站点上安置经纬仪，量取仪器高i，记入手 簿。在另一个点上竖立标尺。 2. 盘左位置瞄准目标尺，读取下丝读数 a、上丝 读数b和中丝读数v。 3. 转动指标水准管微动螺旋，使竖盘指标水准管 气泡居中，读取竖盘读数并记入手簿。 4. 倒转望远镜，用盘右位置瞄准标尺，重复2、3 步骤的观测和记录。称为一个测回。若精度要 求较高，可以增加测回数；若精度要求较低， 一般只用盘左观测半个测回。
D = (D´2-h2)1/2
(4-1)
D ' α
D = D´cosα B h
(4-2)
A
D
图4-3 斜量法
§4-2
视距测量
视距测量属于光学测距中的定角测距，它是 利用望远镜内十字丝平面上的上丝和下丝配合视 距尺，根据几何光学和三角学原理，可以同时测 定两点间的水平距离和高差。 此法具有操作方便、速度快、不受地形起伏 限制。但普通视距精度较低，测距时的相对精度 约为1/200～1/300。因此，常用于低精度的测量工 作。
端点尺
刻线尺钢尺皮尺花杆 Nhomakorabea测钎

测量学4距离测量第四章距离测量测量距离是测量的基本工作之一，所谓距离是指两点间的水平长度。

如果测得的是倾斜距离，还必须改算为水平距离。

按照所用仪器、工具的不同，测量距离的方法有钢尺直接量距、光电测距仪测距和光学视距法测距等第一节钢尺量距的一般方法一、量距的工具钢尺是钢制的带尺，常用钢尺宽10mm，厚0.2mm；长度有20m、30m及50m几种，卷放在圆形盒内或金属架上。

钢尺的基本分划为厘米，在每米及每分米处有数字注记。

一般钢尺在起点处一分米内刻有毫米分划；有的钢尺，整个尺长内都刻有毫米分划。

由于尺的零点位置的不同，有端点尺和刻线尺的区别。

端点尺是以尺的最外端作为尺的零点，当从建筑物墙边开始丈量时使用很方便。

刻线尺是以尺前端的一刻线作为尺的零点，丈量距离的工具，除钢尺外，还有标杆、测钎和垂球。

标杆长2-3m，直径3-4cm，杆上涂以20cm间隔的红、白漆，以便远处清晰可见，用于标定直线。

测钎用粗铁丝制成，用来标志所量尺段的起、迄点和计算已量过的整尺段数。

测钎一组为6根或ll根。

垂球用来投点。

此外还有弹簧秤和温度计，以控制拉力和测定温度。

二、直线定线当两个地面点之间的距离较长或地势起伏较大时，为使量距工作方便起见，可分成几段进行丈量。

这种把多根标杆标定在已知直线上的工作称为直线定线。

一般量距用目视定线，三、量距方法1．平坦地区的距离丈量丈量前，先将待测距离的两个端点A、B用木桩(桩上钉一小钉)标志出来，然后在端点的外侧各立一标杆，清除直线上的障碍物后，即可开始丈量。

丈量工作一般由两人进行。

后尺手持尺的零端位于A点，并在A点上插一测钎。

前尺手持尺的末端并携带一组测钎的其余5根(或10根)，沿AB方向前进，行至一尺段处停下。

后尺手以手势指挥前尺手将钢尺拉在AB直线方向上；后尺手以尺的零点对准B点，当两人同时把钢尺拉紧、拉平和拉稳后，前尺手在尺的末端刻线处竖直地插下—测钎，得到点l，这样便量完了一个尺段。
