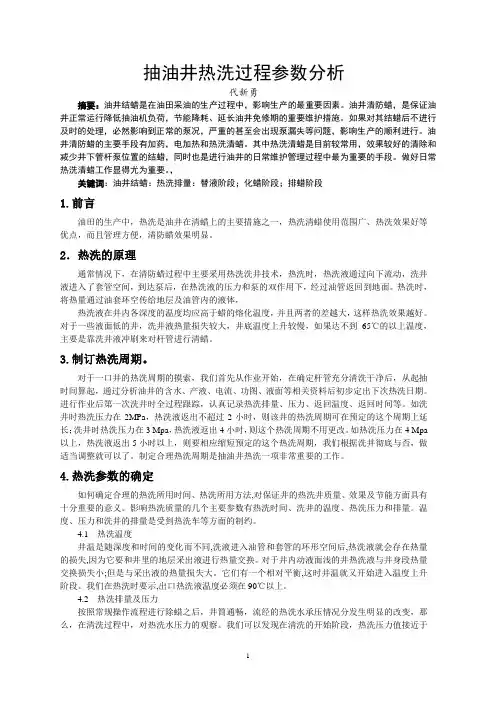

抽油井热洗过程参数分析代新勇摘要:油井结蜡是在油田采油的生产过程中,影响生产的最重要因素。
油井清防蜡,是保证油井正常运行降低抽油机负荷,节能降耗、延长油井免修期的重要维护措施。
如果对其结蜡后不进行及时的处理,必然影响到正常的泵况,严重的甚至会出现泵漏失等问题,影响生产的顺利进行。
油井清防蜡的主要手段有加药,电加热和热洗清蜡。
其中热洗清蜡是目前较常用,效果较好的清除和减少井下管杆泵位置的结蜡,同时也是进行油井的日常维护管理过程中最为重要的手段。
做好日常热洗清蜡工作显得尤为重要。
,关键词:油井结蜡:热洗排量:替液阶段;化蜡阶段;排蜡阶段1.前言油田的生产中,热洗是油井在清蜡上的主要措施之一,热洗清蜡使用范围广、热洗效果好等优点,而且管理方便,清防蜡效果明显。
2.热洗的原理通常情况下,在清防蜡过程中主要采用热洗洗井技术,热洗时,热洗液通过向下流动,洗井液进入了套管空间,到达泵后,在热洗液的压力和泵的双作用下,经过油管返回到地面。
热洗时,将热量通过油套环空传给地层及油管内的液体,热洗液在井内各深度的温度均应高于蜡的熔化温度,并且两者的差越大,这样热洗效果越好。
对于一些液面低的井,洗井液热量损失较大,井底温度上升较慢,如果达不到65℃的以上温度,主要是靠洗井液冲刷来对杆管进行清蜡。
3.制订热洗周期。
对于一口井的热洗周期的摸索,我们首先从作业开始,在确定杆管充分清洗干净后,从起抽时间算起,通过分析油井的含水、产液、电流、功图、液面等相关资料后初步定出下次热洗日期。
进行作业后第一次洗井时全过程跟踪,认真记录热洗排量、压力、返回温度、返回时间等。
如洗井时热洗压力在2MPa,热洗液返出不超过2小时,则该井的热洗周期可在预定的这个周期上延长;洗井时热洗压力在3 Mpa,热洗液返出4小时,则这个热洗周期不用更改。
如热洗压力在4 Mpa 以上,热洗液返出5小时以上,则要相应缩短预定的这个热洗周期,我们根据洗井彻底与否,做适当调整就可以了。
