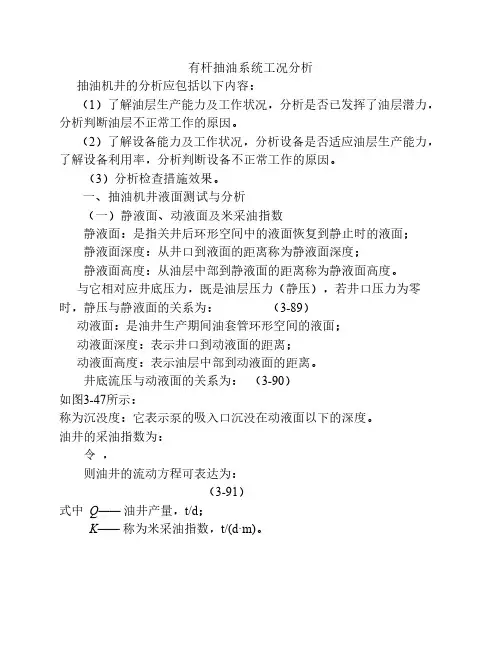

有杆抽油系统工况分析抽油机井的分析应包括以下内容：（1）了解油层生产能力及工作状况，分析是否已发挥了油层潜力，分析判断油层不正常工作的原因。
（2）了解设备能力及工作状况，分析设备是否适应油层生产能力，了解设备利用率，分析判断设备不正常工作的原因。
（3）分析检查措施效果。
一、抽油机井液面测试与分析（一）静液面、动液面及米采油指数静液面：是指关井后环形空间中的液面恢复到静止时的液面；静液面深度：从井口到液面的距离称为静液面深度；静液面高度：从油层中部到静液面的距离称为静液面高度。
与它相对应井底压力，既是油层压力（静压），若井口压力为零时，静压与静液面的关系为： （3-89）动液面：是油井生产期间油套管环形空间的液面；动液面深度：表示井口到动液面的距离；动液面高度：表示油层中部到动液面的距离。
井底流压与动液面的关系为：（3-90）如图3-47所示：称为沉没度：它表示泵的吸入口沉没在动液面以下的深度。
油井的采油指数为：令，则油井的流动方程可表达为：（3-91）式中Q—— 油井产量，t/d；K—— 称为米采油指数，t/(d·m)。
图3-47 静液面与动液面的位置（二）液面位置的测量测液面的原理是利用回声仪测量声波从井口传播到液面再返回到井口所用的时间t，再求出声波在环形空间中传播的速度，则液面深度为：（3-92）为了求出声波在环形空间中传播的速度，在距离井口一定深度处安装音标，在用回声仪测得的声波曲线纸带上能显示出井口波、音标波和液面波如图3-48所示，测取井口波图3-48 液面与音标声波反射曲线到液面波的纸带长度作为，则声速为，将其代入式（3-82）得：（3-93）油田现场目前用双频回声仪测得的液面曲线如图3-49所示，上面为高频曲线，下面为低频曲线，在高频曲线上可清楚地看出声波传播到每一个油管接箍返回到井口的时间波形。
在这种液面曲线上量取10个油管接箍反射波之间的纸带长度作为，量取从井口波到液面波之间的纸带长度作为t，以10根油管的长度作为，也可求出液面深度为：，而且省去了在井中安装音标的麻烦。
