铁路信号设备发生故障时的应变处理一、轨道电路发生故障时的处理办法当轨道电路出现红光带(灯)不灭时，车站值班员在确认无机车车辆占用或侵入后，应在《行车设备检查登记簿》内登记，并立即通知工电部门迅速前来查明原因，排除障碍。
1．接近或离去区段轨道电路故障时处理(1)自动闭塞区段，接近或离去区段轨道电路出现红光带(灯)不灭时，进站(出站)信号机可继续使用。
如出站信号机不能开放时，应改按电话闭塞法行车或发给司机绿色许可证。
(2)半自动闭塞区段，接近区段出现轨道电路红光带(灯)不灭时，进站、出站信号机可继续使用。
2．无岔及道岔区段轨道电路故障时处理无岔及道岔区段出现红光带(灯)不灭时，应按引导办法接车，改按电话闭塞法行车(自动闭塞区段，可发给司机绿色许可证发车)3．到发线轨道电路故障时处理(1)到发线有机车车辆占用，轨道电路红光带(灯)不亮时：①发出列车时，可开放出站信号机；②对存放车辆的线路，应在控制台上揭挂“停有车辆”表示牌，并将道岔开通其他空闲线路。
(2)到发线无机车车辆占用而轨道电路亮红光带(灯)时：①有其他空闲到发线时，应在不少于《站细》规定时间变更接车线并开放进站(进路)信号机接车；②无其他空闲到发线或来不及变更时，应在确认接车线路空闲后，改按引导办法接车。
二、电动道岔发生故障时的处理办法在转换道岔准备接发列车进路时，如挤岔表示灯亮灯，电铃长鸣而道岔不能转换到所需位置时，车站值班员应及时将道岔恢复原来位置，除立即通知工电工区前来检查外，并应指派扳道人员携带电动道岔钥匙及手摇把，前往故障地点检查原因或启开开闭器就地操纵准备进路。
此时，扳道人员听到电动转辙机箱内发出的“咔嚓”声后，停止摇动，确认尖轨密贴于基本轨后，按规定对道岔加锁(分动外锁闭道岔不论对向或顺向均应对尖轨和心轨加锁)，钩锁器应加在道岔尖轨的第一连接杆处，左右不得超过0．5m(分动外锁闭道岔铺设后应指定加锁位置并作好标记)。
如听不到“咔嚓”声(包括外锁闭道岔锁闭装置故障或道岔转辙机与道岔锁闭杆脱离时)，不论对向或顺向道岔均应加钩锁器。
铁路事故案例大全铁路运输作为全球最重要的运输方式之一，一直发挥着重要作用。
然而，由于各种原因，铁路事故也时有发生。
本文将介绍一些铁路事故案例，主要包括列车脱轨事故、信号系统故障、火车相撞事故、自然灾害影响、设备老化问题、操作失误事故以及安全管理漏洞等方面。
一、列车脱轨事故列车脱轨是铁路事故中比较常见的一种，很多情况下是由于线路质量不好、车辆转向架损坏或轨道维护不当等原因造成的。
例如，2011年美国东部时间3月13日，一列火车在美国马萨诸塞州布伦特里小镇外脱轨并倾覆，造成至少35人受伤。
事后调查显示，列车脱轨可能是由于车轮长期缺乏保养、轴承内部断裂等原因导致的。
二、信号系统故障信号系统是保证列车正常运行的重要设备之一，如果信号系统出现故障，很容易导致列车相撞等事故。
例如，2013年7月24日晚，由两列动车组成的京沪高铁枣庄至徐州东段发生信号系统故障，导致多趟列车晚点或停运。
事后调查发现，故障原因是列控中心计算机系统软件出现异常，错误地发送了停车指令。
三、火车相撞事故火车相撞是一种非常严重的铁路事故，通常是由于列车调度不当、信号系统故障或人为失误等原因造成的。
例如，2008年1月23日，北京开往青岛的T195次列车在山东境内与5034次列车相撞，造成72人死亡、416人受伤。
事后调查发现，T195次列车在限速地段超速行驶是事故的主要原因。
四、自然灾害影响自然灾害也是铁路事故的一个重要原因。
例如，暴雨、地震、台风等自然灾害都可能对铁路造成不同程度的破坏。
例如，2010年8月23日，受台风“凡亚比”影响，广东省境内多条铁路出现水害塌方等灾害，造成多趟列车晚点或停运。
五、设备老化问题设备老化是另一种常见的铁路事故原因。
铁路设备和设施使用多年后会出现磨损、腐蚀等现象，如果不及时维修和更换，就可能导致事故发生。
例如，2015年3月14日，一列货运列车在美国科罗拉多州斯普林斯市脱轨并起火，造成至少3人死亡。
事后调查发现，列车脱轨是由于车轮轴承出现故障导致的，而这种故障很可能是由于设备老化造成的。

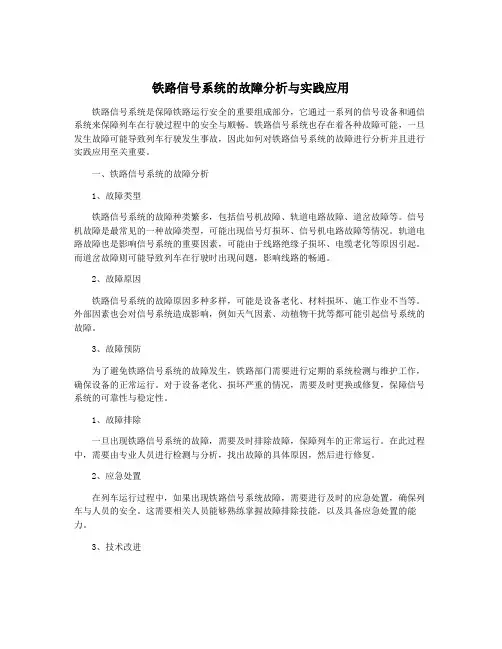

铁路信号系统的故障分析与实践应用铁路信号系统是保障铁路运行安全的重要组成部分，它通过一系列的信号设备和通信系统来保障列车在行驶过程中的安全与顺畅。
铁路信号系统也存在着各种故障可能，一旦发生故障可能导致列车行驶发生事故，因此如何对铁路信号系统的故障进行分析并且进行实践应用至关重要。
一、铁路信号系统的故障分析1、故障类型铁路信号系统的故障种类繁多，包括信号机故障、轨道电路故障、道岔故障等。
信号机故障是最常见的一种故障类型，可能出现信号灯损坏、信号机电路故障等情况。
轨道电路故障也是影响信号系统的重要因素，可能由于线路绝缘子损坏、电缆老化等原因引起。
而道岔故障则可能导致列车在行驶时出现问题，影响线路的畅通。
2、故障原因铁路信号系统的故障原因多种多样，可能是设备老化、材料损坏、施工作业不当等。
外部因素也会对信号系统造成影响，例如天气因素、动植物干扰等都可能引起信号系统的故障。
3、故障预防为了避免铁路信号系统的故障发生，铁路部门需要进行定期的系统检测与维护工作，确保设备的正常运行。
对于设备老化、损坏严重的情况，需要及时更换或修复，保障信号系统的可靠性与稳定性。
1、故障排除一旦出现铁路信号系统的故障，需要及时排除故障，保障列车的正常运行。
在此过程中，需要由专业人员进行检测与分析，找出故障的具体原因，然后进行修复。
2、应急处置在列车运行过程中，如果出现铁路信号系统故障，需要进行及时的应急处置，确保列车与人员的安全。
这需要相关人员能够熟练掌握故障排除技能，以及具备应急处置的能力。
3、技术改进随着科技的不断发展，铁路信号系统也在不断进行技术改进，以提高系统的稳定性与可靠性。
引入先进的通信技术、数据分析技术等，可以帮助提前发现问题并进行预防，减少故障的发生。
三、总结铁路信号系统的故障分析与实践应用是保障铁路运行安全的重要环节，需要铁路部门与相关人员高度重视。
只有不断加强信号系统的监测与维护工作，及时发现并排除故障，才能保障列车运行的安全与顺畅。

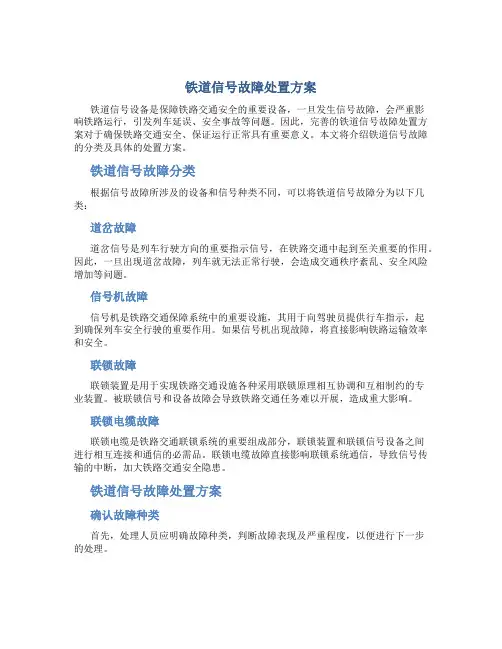

铁道信号故障处置方案铁道信号设备是保障铁路交通安全的重要设备，一旦发生信号故障，会严重影响铁路运行，引发列车延误、安全事故等问题。
因此，完善的铁道信号故障处置方案对于确保铁路交通安全、保证运行正常具有重要意义。
本文将介绍铁道信号故障的分类及具体的处置方案。
铁道信号故障分类根据信号故障所涉及的设备和信号种类不同，可以将铁道信号故障分为以下几类：道岔故障道岔信号是列车行驶方向的重要指示信号，在铁路交通中起到至关重要的作用。
因此，一旦出现道岔故障，列车就无法正常行驶，会造成交通秩序紊乱、安全风险增加等问题。
信号机故障信号机是铁路交通保障系统中的重要设施，其用于向驾驶员提供行车指示，起到确保列车安全行驶的重要作用。
如果信号机出现故障，将直接影响铁路运输效率和安全。
联锁故障联锁装置是用于实现铁路交通设施各种采用联锁原理相互协调和互相制约的专业装置。
被联锁信号和设备故障会导致铁路交通任务难以开展，造成重大影响。
联锁电缆故障联锁电缆是铁路交通联锁系统的重要组成部分，联锁装置和联锁信号设备之间进行相互连接和通信的必需品。
联锁电缆故障直接影响联锁系统通信，导致信号传输的中断，加大铁路交通安全隐患。
铁道信号故障处置方案确认故障种类首先，处理人员应明确故障种类，判断故障表现及严重程度，以便进行下一步的处理。
排除故障原因确认故障种类后，处理人员应结合自身工作经验和专业知识，对故障原因进行排查。
常见排查方法包括调查被触发的故障点，检查故障点设备运行情况，对比故障点前后设备运作及状态表现，排除设备故障，确定故障点。
常规维修对于一些较为简单的故障，如信号线路短路、误接等，处理人员可以通过常规维修方式进行修复。
具体方法包括：维修信号段，重新焊接信号线路，调整信号线路位置等。
现场维修对于一些较为复杂的故障，如联锁故障和信号机故障等，需要进行现场维修。
处理人员应穿戴安全装备，携带必要的维修工具和器材，进行现场维修。
维修流程包括：现场故障排查，现场维修处理，现场试运行，专家维修反馈等。

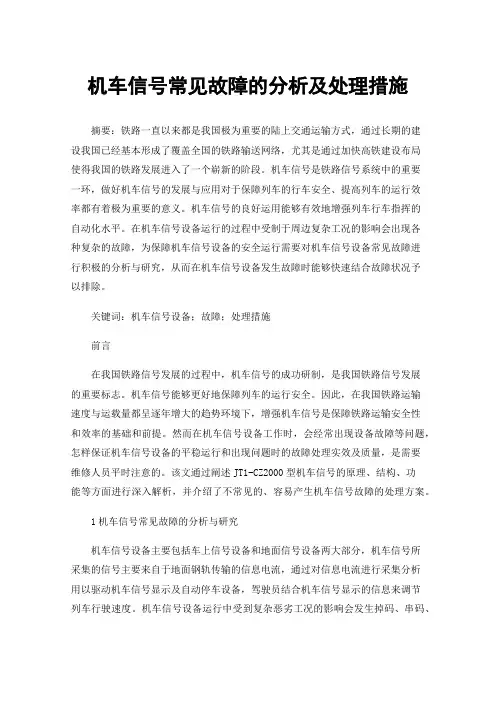

机车信号常见故障的分析及处理措施摘要：铁路一直以来都是我国极为重要的陆上交通运输方式，通过长期的建设我国已经基本形成了覆盖全国的铁路输送网络，尤其是通过加快高铁建设布局使得我国的铁路发展进入了一个崭新的阶段。
机车信号是铁路信号系统中的重要一环，做好机车信号的发展与应用对于保障列车的行车安全、提高列车的运行效率都有着极为重要的意义。
机车信号的良好运用能够有效地增强列车行车指挥的自动化水平。
在机车信号设备运行的过程中受制于周边复杂工况的影响会出现各种复杂的故障，为保障机车信号设备的安全运行需要对机车信号设备常见故障进行积极的分析与研究，从而在机车信号设备发生故障时能够快速结合故障状况予以排除。
关键词：机车信号设备；故障；处理措施前言在我国铁路信号发展的过程中，机车信号的成功研制，是我国铁路信号发展的重要标志。
机车信号能够更好地保障列车的运行安全。
因此，在我国铁路运输速度与运载量都呈逐年增大的趋势环境下，增强机车信号是保障铁路运输安全性和效率的基础和前提。
然而在机车信号设备工作时，会经常出现设备故障等问题，怎样保证机车信号设备的平稳运行和出现问题时的故障处理实效及质量，是需要维修人员平时注意的。
该文通过阐述JT1-CZ2000型机车信号的原理、结构、功能等方面进行深入解析，并介绍了不常见的、容易产生机车信号故障的处理方案。
1机车信号常见故障的分析与研究机车信号设备主要包括车上信号设备和地面信号设备两大部分，机车信号所采集的信号主要来自于地面钢轨传输的信息电流，通过对信息电流进行采集分析用以驱动机车信号显示及自动停车设备，驾驶员结合机车信号显示的信息来调节列车行驶速度。
机车信号设备运行中受到复杂恶劣工况的影响会发生掉码、串码、不接码和灭灯等异常现象。
如若机车信号设备出现故障将会对列车的行车安全造成极大的影响。
1.1机车信号掉码机车信号掉码是在机车信号设备使用中较为常见的故障之一，其主要表现为：绿码一无码一绿码或红黄码一无码一红黄码。

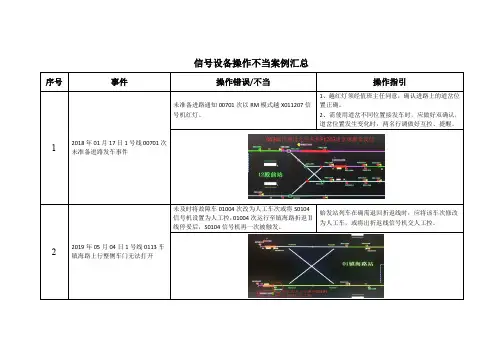

信号设备操作不当案例汇总道岔位置发生变化时，两名行调做好互控、提醒。
未及时将故障车01004次改为人工车次或将S0104线停妥后，S0104信号机再一次被触发。
3、取消扣车时，与控制权处于中控或站控无关。
1、组织故障车回场时，应及时将出折返线的信号机1、进路通过目的地码进行触发，当需采用人工车（无列车镇海路下行RM模式越灯进站。
行调组织01101次镇海路站前折返时，错误选择排列进路为“X0203-X0202-Z”。
不需要在小站台折返时，应选择不带折返属性的进路“X0203-X0202”。
信号操作注意事项：1、当采用单操单锁道岔排列进路时，每一次组织列车动车越红灯时，均需确认进路道岔位置正确，并经值班主任同意。
2、组织图定列车变更运行路径时，如：始发站列车退回折返线、图定非回场列车回场、小交路折返等，需及时将相关信号机交人工控或将该车设置为人工车。
3、取消扣车时，与控制权处于何种状态无关，执行“谁扣谁放”。
4、进路通过目的地码进行触发，当需采用人工车（无目的地码）组织列车运行时，应及时将该车进路排列至目的地。
若因进路冲突需人工卡控，无法一次性将进路排列至目的地时，应通知司机运行至所排进路终点，停妥后报行调，避免未及时排列进路，导致停车时间过长。
5、若出现棕光带无法排列进路时，应及时查看计轴设备状态，计轴设备状态中“故障锁闭”一栏若为“有”，则有白光带被棕光带覆盖，此时应通知车站对该计轴进行区故解。
6、列车位于上行时无法修改为下行图定车次，同理下行列车无法修改为上行图定车次。
在无法修改为另一行线车次，需组织小交路运行时，应及时将该车修改为人工车或将相关信号机交人工控。
7、执行小交路时，在不确定进路触发时机的情况下，应将可能征用道岔作为基本进路、保护进路的信号机交人工控。
8、进路排列应遵循“由远及近”原则，特别是小交路折返时，否则容易导致保护进路征用道岔。
9、道岔定反操间隔不宜过小，容易导致道岔红闪。
第七章高速铁路现场信号设备故障处理第一节列控地面设备故障处理列控地面设备各部指示灯含义及板卡信息分析已在第二章第二节中介绍，这里不再复述，我们进行设备故障处理知识的学习。
一、列控系统常见硬件故障处理判断处理故障应尽量利用列控中心维修诊断软件的诊断信息，如网络状态连接图、实故障信息等。
通过网络状态连接图可以直接看出列控设备各级通道连接的通断情况，利用报文解析浏览图可直接查看有源应答器的当前报文和历史报文记录。
列控中心维护人员在进入机械室进行设备维护，应填写相应的维护单据，对列控中心的状态进行如实的记录，对异常状态进行尽量详细的现象描述，以便技术人员分析问题和解决。
主要常见故障有：（一）列控主机失步列控主机失步如图7-9所示：图7—9列控主机失步报警图此时可对列控中心备机进行重启，重启后一般可同步。
（二）列控主机通道异常列控主机通道异常如图7-10：图7—10列控通道报警图◆列控主机与联锁通道状态：绿色为通信正常，红色为通信故障。
◆列控主机与TSRS通道状态：绿色为通信正常，红色为通信故障。
◆列控主机与CTC通道状态：绿色为通信正常，红色为通信故障。
◆列控主机与邻站通道状态：绿色为通信正常，红色为通信故障。
以上各图体现了TCC主机与联锁、TSRS、CTC、邻站的一些通道异常情况。
可根据具体情况利用Ping命令确认通道是否良好，在检查交换机、光纤或网线通道是否异常，视具体情况进行相关的处理。
（三）ET机笼内ET-PIO板故障ET机笼LINE板卡状态及ET-PIO板卡状态说明图7—11 ET机笼故障报警图◆LINE板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示板卡未上电启动。
◆PIO板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示笼内未配备该板卡。
当ET机笼上的ET-PIO板空置未装，或者被断电时，机笼相应位置显示该板状态为红色，如重启后不能恢复，要检查ET-PIO板是否损坏，供电插头是否松动或供电是否正常。
铁路信号系统故障分析与处理我国的铁路系统经过近些年的建设和发展，取得了非常显著的进步，在世界范围内已经起着重要的地位，铁路建设的速度和总里程程处于世界领先水平。
铁路信号系统对于铁路运输系统的重要性，就好比是神经系统对于人的重要性，它是保证机车车辆安全运行和提高铁路运输效率的不可缺少的工具。
标签：企业铁路;信号系统;故障分析;处理一、铁路信号系统的构成分析1.行车调度系统在这个电子科技及信息技术都在不断发展的新时期，因为有了计算机技术、通信技术、信息化技术及自动化控制的多方面支持，关于现代化的铁路信号系统建设，也同时引进了多方面的新理念，通过行车调度系统可以对各线路的运行随时进行监控，不但如此，还可以对列车实行实时监控，这些都从实际意义上实现了自动化，并且可以根据其他的列车的行驶进行自动化全面的处理。
2.闭塞系统我国现阶段的闭塞设备主要有自动化设备、自动站间设备以及半自动化设备等。
列车上相邻的两个闭塞设备以及专用的轨道电路设备，两者可以合并成为一个全新的闭塞系统，同时，利用牵出线和到发线等线路的应用，并且通过无配线的分界点设备值，能够为列车的安全形势提供保证，保证在同一个闭塞的区域，以及同一个时间里只能行驶一台列车，最终杜绝不良的事故发生。
3.联锁系统目前在铁路事业发展中的一个重要的环节，就是车站联锁系统，使用一些相关系统及相关的技术，能够使铁路列车提供一个非常安全的向导。
不仅如此，车站联锁系统和闭塞系统也有着非常密切的联系，信号设备在进站和出站之间的时候，也要在进站的岔道部位建立一套信号机等相应的设备。
二、铁路信号系统设备故障及原因2.1 铁路轨道分路故障的主要原因铁路信号系统失效的一个主要因素是轨道电路的分支问题。
钢轨表面易被污染与锈蚀，会对电阻率造成干扰，不利于电路传送信号。
车流量会带来一些影响，列车行驶中轮对轨会产生一定的摩擦，在这期间会带走钢轨表面的污染与锈蚀，消除污染和腐蚀的关键因素是铁路运营期间列车的速度和数量。
信号机点灯电路故障分析及处理姓 名 学 号 2009 院、系、部电气工程系 班 号方09 日 期2012年12月21日※※※※※※※※※ ※※※※※※ 2009级 铁道信号摘要信号机是铁路信号设备的重要组成部分之一，在运输生产工作中，它起着指挥列车和车列运行的重要作用，在铁路运输系统中，它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。
随着铁路扩大内涵再生产的不断深入，铁路信号设备也在随其发生着巨大的变化。
根据地区发展和站场的实际情况，所设置的信号机类型也大不相同，因此，在控制信号机显示状态的点灯电路中所接入的条件也不相同。
用来提供不同的显示，以满足和适应不同地区的各种需要。
信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。
本论文中将主要介绍一种信号机点灯电路－－进站信号机点灯电路故障分析及处理方法。
关键词：铁路信号信号机点灯电路故障分析目录一、进站信号机点灯电路 (1)二、信号机点灯电路故障 (2)（一）区分室内外故障 (2)（二）信号机点灯电路故障分析 (2)三、信号点灯电路故障实例的处理 (3)（一）故障实例 (3)1. 故障查找步骤 (3)2. 故障查找结果 (3)3. 故障说明 (3)结论 (4)参考文献 (5)一、进站信号机点灯电路进站信号机点灯电路中，黄、绿和红用一个灯丝继电器监督，叫做第一灯丝继电器，而第二个黄灯与引导白灯用一个继电器监督，叫做第二灯丝继电器，平时进站信号机点红灯。
点灯变压器HB有输出，初级线圈电流大，所以与初级线圈串联在一起的灯丝继电器在吸起状态，表示灯泡完好。
当红灯灭灯时，灯丝继电器将因红灯HB二次侧开路，一次侧电流大大减少而失磁落下，并用其落下接点，使控制台相应的信号复示器闪红光。
凡是同时点两个允许灯光时，在灯光电路中都接在第二个灯丝继电器２DJ前接点。
接入２DJ前接点的目的：当第二个黄灯灭灯时，使绿灯或第一个黄灯也必须跟着灭灯，以便用第一个灯丝继电器的前接点断开列车信号继电器LXJ电路，使信号自动改点红灯。
