铁路信号故障处理及案例94页PPT

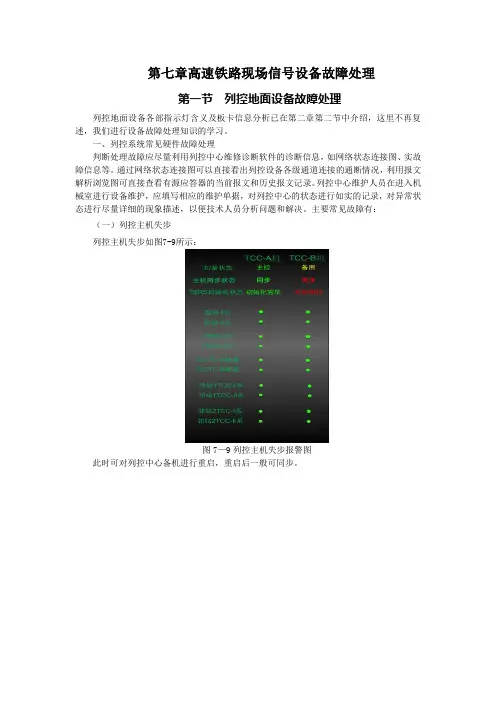

第七章高速铁路现场信号设备故障处理第一节列控地面设备故障处理列控地面设备各部指示灯含义及板卡信息分析已在第二章第二节中介绍，这里不再复述，我们进行设备故障处理知识的学习。

一、列控系统常见硬件故障处理判断处理故障应尽量利用列控中心维修诊断软件的诊断信息，如网络状态连接图、实故障信息等。

通过网络状态连接图可以直接看出列控设备各级通道连接的通断情况，利用报文解析浏览图可直接查看有源应答器的当前报文和历史报文记录。

列控中心维护人员在进入机械室进行设备维护，应填写相应的维护单据，对列控中心的状态进行如实的记录，对异常状态进行尽量详细的现象描述，以便技术人员分析问题和解决。

主要常见故障有：（一）列控主机失步列控主机失步如图7-9所示：图7—9列控主机失步报警图此时可对列控中心备机进行重启，重启后一般可同步。

（二）列控主机通道异常列控主机通道异常如图7-10：图7—10列控通道报警图◆列控主机与联锁通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与TSRS通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与CTC通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与邻站通道状态：绿色为通信正常，红色为通信故障。

以上各图体现了TCC主机与联锁、TSRS、CTC、邻站的一些通道异常情况。

可根据具体情况利用Ping命令确认通道是否良好，在检查交换机、光纤或网线通道是否异常，视具体情况进行相关的处理。

（三）ET机笼内ET-PIO板故障ET机笼LINE板卡状态及ET-PIO板卡状态说明图7—11 ET机笼故障报警图◆LINE板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示板卡未上电启动。

◆PIO板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示笼内未配备该板卡。

当ET机笼上的ET-PIO板空置未装，或者被断电时，机笼相应位置显示该板状态为红色，如重启后不能恢复，要检查ET-PIO板是否损坏，供电插头是否松动或供电是否正常。

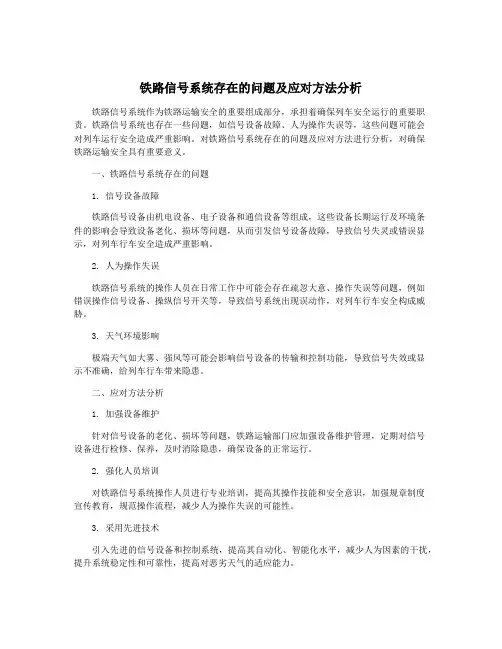

铁路信号系统存在的问题及应对方法分析铁路信号系统作为铁路运输安全的重要组成部分，承担着确保列车安全运行的重要职责。

铁路信号系统也存在一些问题，如信号设备故障、人为操作失误等，这些问题可能会对列车运行安全造成严重影响。

对铁路信号系统存在的问题及应对方法进行分析，对确保铁路运输安全具有重要意义。

一、铁路信号系统存在的问题1. 信号设备故障铁路信号设备由机电设备、电子设备和通信设备等组成，这些设备长期运行及环境条件的影响会导致设备老化、损坏等问题，从而引发信号设备故障，导致信号失灵或错误显示，对列车行车安全造成严重影响。

2. 人为操作失误铁路信号系统的操作人员在日常工作中可能会存在疏忽大意、操作失误等问题，例如错误操作信号设备、操纵信号开关等，导致信号系统出现误动作，对列车行车安全构成威胁。

3. 天气环境影响极端天气如大雾、强风等可能会影响信号设备的传输和控制功能，导致信号失效或显示不准确，给列车行车带来隐患。

二、应对方法分析1. 加强设备维护针对信号设备的老化、损坏等问题，铁路运输部门应加强设备维护管理，定期对信号设备进行检修、保养，及时消除隐患，确保设备的正常运行。

2. 强化人员培训对铁路信号系统操作人员进行专业培训，提高其操作技能和安全意识，加强规章制度宣传教育，规范操作流程，减少人为操作失误的可能性。

3. 采用先进技术引入先进的信号设备和控制系统，提高其自动化、智能化水平，减少人为因素的干扰，提升系统稳定性和可靠性，提高对恶劣天气的适应能力。

4. 增强应急准备建立健全的紧急故障处理机制，以应对信号设备故障和天气环境影响所带来的安全隐患，加强应急预案的制定和演练，提高应急处置能力，确保列车行车安全。

5. 强化监管检查铁路运输部门应加强对信号系统的监管检查，建立健全的安全监控体系，及时发现和处理信号设备故障、人为操作失误等问题，确保列车行车安全。

铁路信号系统存在的问题是多方面的，需要铁路运输部门和相关单位加强管理，采取有效措施进行应对。

铁路信号故障案例分析与处理(工电段)目录一、ZD6转辙机故障案例故障案例1：启动电路故障（室外）故障案例2：表示电路故障（室外）故障案例3：启动电路故障（室内）故障举例4：表示电路故障（室内）故障举例5：1DQJ不励磁故障举例6：摩擦联接器不良故障案例7：减速器不良故障举例8：密贴力过大故障举例9：电机线圈短路故障案例10：碳刷虚接故障案例11：整流二极管断线故障案例12：整流二极管短路故障案例13：道钉跳起故障案例14：道岔X2、X4电缆混线故障案例15：转辙机配线破皮故障案例16：道岔第二连接杆卡阻故障案例17：道岔表示电容短路故障案例18：FBJ线圈断线故障案例19：电容故障故障案例20：自动开闭器接点虚接故障案例21：缺口变化故障案例22：移位接触器接触不良故障案例23：基本轨肥边故障案例24：挤切销非正常折断故障案例25：开闭器速动爪滑轮坏故障案例26：表示调整杆松动故障案例27:道岔被挤故障案例28：尖轨根部螺栓过紧故障案例29：暴雨造成无表示二、25HZ轨道电路故障案例故障举例1：连接线虚接故障举例2：道口短路故障举例3：二元二位继电器故障故障举例4：限流电阻器故障故障举例5：断轨故障故障举例6：电源缺相故障案例7：减速顶控制线短路故障案例8：岔芯连接线连接不良故障案例9：送端引接线断线故障案例10：轨距杆与铁丝短路故障案例11：交分道岔第二连接杆短路故障案例12：道口区段轨道接续线断故障案例13：绝缘内部破损故障案例14：轨道箱被压坏故障案例15：送电端断路器故障故障案例16：连接线被埋锈断故障案例17：扼流变压器中心板故障案例18：JRJC11-12接触不良故障案例19：分隔绝缘顶死故障案例20：防护盒内部断线故障案例21：受电端钢丝绳被铁丝封连三、信号机故障案例信号案例1：信号点灯变压器故障故障案例2：灯座插片接触不良故障案例:3：簧片与灯泡接触不良故障案例4：方向盒至信号机电缆混线故障案例5：出站红灯电缆断故障案例6：回线电缆混线故障案例7：灯泡断丝故障案例8：驼峰主体信号机黄灯灯丝断丝故障案例9：调车白灯变压器损坏故障案例10：进站绿灯电缆断线四、TYJL-TR9故障案例故障案例1：直流适配器损坏故障案例2：分屏器故障故障案例3：电源二路供电空气开关配线松动故障案例4：防雷柜输入端断路器不良故障案例5：UPS电源线接头松动故障案例6：信号Ⅱ路电源故障故障案例7：净化稳压屏故障案例8：UPS电源内部损坏故障案例9：集线器网口接触不良故障案例10：UPS过于灵敏故障案例11：维修机电源故障故障案例12：UPS电池报警五、微机监测故障案例故障案例1：微机监测传感器损坏故障案例2：微机监测CAN卡故障故障案例3：微机监测键盘被误锁故障案例4：微机监测CPU散热片尘土过多故障案例5：微机监测主机电源模块坏故障处理6：CPU板损坏故障案例7：电源模块的断路器跳闸故障案例8：采集机工作220V电源断路器跳闸故障案例9：传感器故障六、驼峰场故障案例故障案例1：减速顶短路故障案例2：驼峰测长误差大故障案例3：停车器监控机无显示故障举例:4：摘勾屏黑屏、花屏和显示不变化故障案例5：驼峰微机监测故障案例6：停车器油管漏油故障案例7：停车器油封坏故障案例8：测长机柜F板故障故障案例9：停车器防雷元件损坏七、道口故障案例故障案例1：道口报警器故障故障案例2：大港路报警器一、ZD6转辙机故障案例（以道岔定位，第一、三排接点闭合为例）故障案例1：启动电路故障（室外）故障现象：操纵道岔时，启动外线上能测到220V电压，但室外电机不转。

第七章高速铁路现场信号设备故障处理第一节列控地面设备故障处理列控地面设备各部指示灯含义及板卡信息分析已在第二章第二节中介绍，这里不再复述，我们进行设备故障处理知识的学习。

一、列控系统常见硬件故障处理判断处理故障应尽量利用列控中心维修诊断软件的诊断信息，如网络状态连接图、实故障信息等。

通过网络状态连接图可以直接看出列控设备各级通道连接的通断情况，利用报文解析浏览图可直接查看有源应答器的当前报文和历史报文记录。

列控中心维护人员在进入机械室进行设备维护，应填写相应的维护单据，对列控中心的状态进行如实的记录，对异常状态进行尽量详细的现象描述，以便技术人员分析问题和解决。

主要常见故障有：（一）列控主机失步列控主机失步如图7-9所示：图7—9列控主机失步报警图此时可对列控中心备机进行重启，重启后一般可同步。

（二）列控主机通道异常列控主机通道异常如图7-10：图7—10列控通道报警图◆列控主机与联锁通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与TSRS通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与CTC通道状态：绿色为通信正常，红色为通信故障。

◆列控主机与邻站通道状态：绿色为通信正常，红色为通信故障。

以上各图体现了TCC主机与联锁、TSRS、CTC、邻站的一些通道异常情况。

可根据具体情况利用Ping命令确认通道是否良好，在检查交换机、光纤或网线通道是否异常，视具体情况进行相关的处理。

（三）ET机笼内ET-PIO板故障ET机笼LINE板卡状态及ET-PIO板卡状态说明图7—11 ET机笼故障报警图◆LINE板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示板卡未上电启动。

◆PIO板卡状态：绿色为工作状态正常，红色表示状态异常，灰色表示笼内未配备该板卡。

当ET机笼上的ET-PIO板空置未装，或者被断电时，机笼相应位置显示该板状态为红色，如重启后不能恢复，要检查ET-PIO板是否损坏，供电插头是否松动或供电是否正常。

企业铁路信号系统故障分析与处理发表时间：2016-07-12T10:53:58.650Z 来源：《基层建设》2016年8期作者：刘春平[导读] 铁路信号系统对于铁路运输系统的重要性，就好比是神经系统对于人的重要性，它是保证机车车辆安全运行和提高铁路运输效率的不可缺少的工具。

中国铁建电气化局集团第二工程有限公司山西省太原市 030023摘要：我国的铁路系统经过近些年的建设和发展，取得了非常显著的进步，在世界范围内已经起着重要的地位，铁路建设的速度和总里程程处于世界领先水平。

铁路信号系统对于铁路运输系统的重要性，就好比是神经系统对于人的重要性，它是保证机车车辆安全运行和提高铁路运输效率的不可缺少的工具。

关键词：企业铁路；信号系统；故障分析；处理引言铁路信号是铁路工程中，铁路运输方面的安全及基础设施。

它的作用就是保证铁路运输的安全，以及提高运输效率。

基于此，文章就现代铁路信号系统进行分析，主要包括对系统构成、累积影响、无线通信技术以及系统的维护等，以期能够提供一个借签。

一、铁路信号系统的构成分析1、行车调度系统在这个电子科技及信息技术都在不断发展的新时期，因为有了计算机技术、通信技术、信息化技术及自动化控制的多方面支持，关于现代化的铁路信号系统建设，也同时引进了多方面的新理念，通过行车调度系统可以对各线路的运行随时进行监控，不但如此，还可以对列车实行实时监控，这些都从实际意义上实现了自动化，并且可以根据其他的列车的行驶进行自动化全面的处理。

2、闭塞系统我国现阶段的闭塞设备主要有自动化设备、自动站间设备以及半自动化设备等。

列车上相邻的两个闭塞设备以及专用的轨道电路设备，两者可以合并成为一个全新的闭塞系统，同时，利用牵出线和到发线等线路的应用，并且通过无配线的分界点设备值，能够为列车的安全形势提供保证，保证在同一个闭塞的区域，以及同一个时间里只能行驶一台列车，最终杜绝不良的事故发生。

3、连锁系统目前在铁路事业发展中的一个重要的环节，就是车站连锁系统，使用一些相关系统及相关的技术，能够使铁路列车提供一个非常安全的向导。
