s7200符号表使用问题

s7200程序问题

请看看这段程序是什么意思！

NET1:

LDSM0.1

OV5080.0

MOVR10.0,VD334

LNVD334,VD338

NET2:

LDM0.0

ASM0.5

EU

LPS

AR>=VD908,100.0

MOVRVD908,VD350

AENCO

-R121.0,VD350

AENO

MOVRVD350,VD378

ANEO /R10.0,VD378

AENO

MOVRVD338,VD564

AENO

*RVD378,VD567

AENO

EXPVD564,VD458

AENO

MOVRVD458,VD958

/R60.0,VD958

问题补充：

关键是网段2的程序，是实现一个什么功能？各个指令知道什么意思，总的不知道是个实现什么功能的程序!

最佳答案

1：初始化；

2：计算，其中指令（AENO）的作用：

ENO是用于LAD和FBD中方框的布尔输出。如果方框在EN输入位置有使能位而且执行时无错，则ENO输出向下一个元素传递使能位。ENO可用作可启用位，表示指令成功完成。ENO位用于堆栈顶部，影响其后指令执行的使能位。STL指令没有EN输入；堆栈顶值必须为逻辑1，有条件指令才能执行。在STL中，无ENO输出，但与带有ENO输出的LAD和FBD指令相对应的STL指令设置一个特殊的ENO位。采用AND（与）ENO（AENO）指令可存取该位。AENO可用于生成与方框ENO位相同的效果。AENO执行ENO位逻辑AND（与），堆栈顶值生成与LAD或FBD中方框的ENO位相同的效果。AND（与）操作结果成为新堆栈顶值。

参考资料：《STEP7-Micro/WIN帮助文件》

S7200指令集详解说明

S7-200指令详解

PLC在运行时需要处理的数据一般都根据数据的类型不同、数据的功能不同而把数据分成几类。这些不同类型的数据被存放在不同的存储空间，从而形成不同的数据区。S7-200的数据区可以分为数字量输入和输出映像区、模拟量输入和输出映像区、变量存储器区、顺序控制继电器区、位存储器区、特殊存储器区、定时器存储器区、计数器存储器区、局部存储器区、高速计数器区和累加器区。

3.1 S7-200的数据区

1. 数字量输入和输出映象区

(1) 数字量输入映像区(I区)

数字量输入映像区是S7-200 CPU为输入端信号状态开辟的一个存贮区，用I表示。在每次扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像区寄存器中。该区的数据可以是位(1bit)、字节（8bit）、字（16bit）或者双字（32bit）。其表示形式如下。

·用位表示I0.0、I0.1、…I0.7

I1.0、I1.1、…I1.7

…

I15.0、I15.1、…I15.7

共l28点。

输入映像区每个位地址包括存储器标识符、字节地址及位号三部分。存储器标识符为“I”，字节地址为整数部分，位号为小数部分。比如Il.0表明这个输入点是第1个字节的第0位。

·用字节表示IB0、IB1、…IB15

共l6个字节。

输入映像区每个字节地址包括存储器字节标识符、字节地址两部分。字节标识符为“IB”，字节地址为整数部分。比如IB1表明这个输入字节是第1个字节，共8位，其中第0位是最低位，第7位是最高位。 ·用字表示IW0、IW2、…IW14

共8个字。

输入映像区每个字地址包括存储器字标识符、字地址两部分。字标识符为“IW”，字地址为整数部分。一个字含两个字节，一个字中的两个字节的地址必须连续，且低位字节在一个字中应该是高8位，高位字节在一个字中应该是低8位。比如，IW0中的IB0应该是高8位，IB1应该是低8位。

本文档如对你有帮助，请帮忙下载支持！

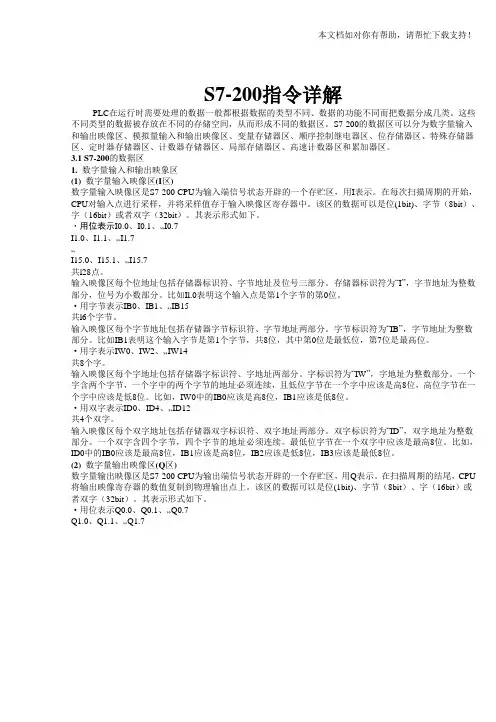

S7-200指令详解

PLC在运行时需要处理的数据一般都根据数据的类型不同、数据的功能不同而把数据分成几类。这些不同类型的数据被存放在不同的存储空间，从而形成不同的数据区。S7-200的数据区可以分为数字量输入和输出映像区、模拟量输入和输出映像区、变量存储器区、顺序控制继电器区、位存储器区、特殊存储器区、定时器存储器区、计数器存储器区、局部存储器区、高速计数器区和累加器区。

3.1 S7-200的数据区

1. 数字量输入和输出映象区

(1) 数字量输入映像区(I区)

数字量输入映像区是S7-200 CPU为输入端信号状态开辟的一个存贮区，用I表示。在每次扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像区寄存器中。该区的数据可以是位(1bit)、字节（8bit）、字（16bit）或者双字（32bit）。其表示形式如下。

·用位表示I0.0、I0.1、„I0.7

I1.0、I1.1、„I1.7

„

I15.0、I15.1、„I15.7

共l28点。

输入映像区每个位地址包括存储器标识符、字节地址及位号三部分。存储器标识符为“I”，字节地址为整数部分，位号为小数部分。比如Il.0表明这个输入点是第1个字节的第0位。

·用字节表示IB0、IB1、„IB15

共l6个字节。

输入映像区每个字节地址包括存储器字节标识符、字节地址两部分。字节标识符为“IB”，字节地址为整数部分。比如IB1表明这个输入字节是第1个字节，共8位，其中第0位是最低位，第7位是最高位。

·用字表示IW0、IW2、„IW14

共8个字。

输入映像区每个字地址包括存储器字标识符、字地址两部分。字标识符为“IW”，字地址为整数部分。一个字含两个字节，一个字中的两个字节的地址必须连续，且低位字节在一个字中应该是高8位，高位字节在一个字中应该是低8位。比如，IW0中的IB0应该是高8位，IB1应该是低8位。

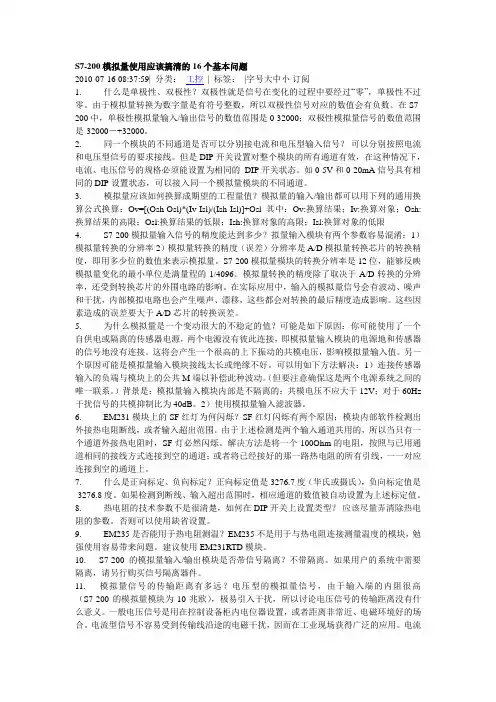

S7-200模拟量使用应该搞清的16个基本问题

2010-07-16 08:37:59| 分类： 工控 | 标签： |字号大中小 订阅

1. 什么是单极性、双极性？双极性就是信号在变化的过程中要经过“零”，单极性不过零。由于模拟量转换为数字量是有符号整数，所以双极性信号对应的数值会有负数。在S7-

200中，单极性模拟量输入/输出信号的数值范围是0-32000；双极性模拟量信号的数值范围是-32000－+32000。

2. 同一个模块的不同通道是否可以分别接电流和电压型输入信号？ 可以分别按照电流和电压型信号的要求接线。但是DIP开关设置对整个模块的所有通道有效，在这种情况下，电流、电压信号的规格必须能设置为相同的 DIP开关状态。如0-5V和0-20mA信号具有相同的DIP设置状态，可以接入同一个模拟量模块的不同通道。

3. 模拟量应该如何换算成期望的工程量值？模拟量的输入/输出都可以用下列的通用换算公式换算：Ov=[(Osh-Osl)*(Iv-Isl)/(Ish-Isl)]+Osl其中：Ov:换算结果；Iv:换算对象；Osh:换算结果的高限；Osl:换算结果的低限；Ish:换算对象的高限；Isl:换算对象的低限

4. S7-200模拟量输入信号的精度能达到多少？拟量输入模块有两个参数容易混淆：1）模拟量转换的分辨率2）模拟量转换的精度（误差）分辨率是A/D模拟量转换芯片的转换精度，即用多少位的数值来表示模拟量。S7-200模拟量模块的转换分辨率是12位，能够反映模拟量变化的最小单位是满量程的1/4096。模拟量转换的精度除了取决于A/D转换的分辨率，还受到转换芯片的外围电路的影响。在实际应用中，输入的模拟量信号会有波动、噪声和干扰，内部模拟电路也会产生噪声、漂移，这些都会对转换的最后精度造成影响。这些因素造成的误差要大于A/D芯片的转换误差。
