MapGIS文件操作

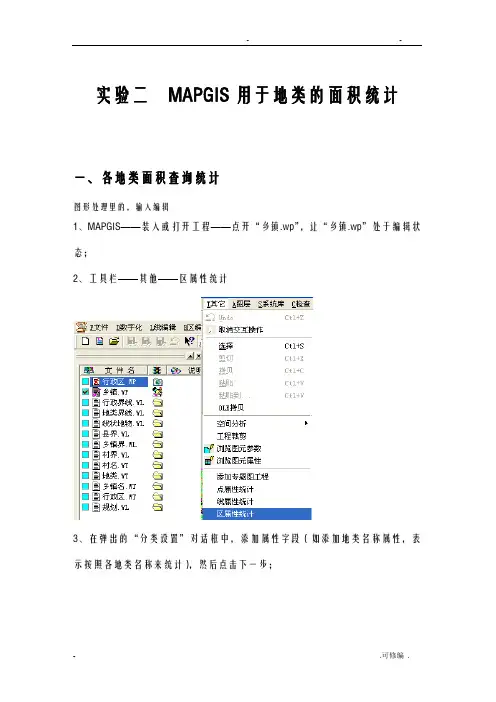

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

MAPGIS使用教程一、软件安装和启动2.双击安装包，按照提示完成软件安装；3.双击桌面上的MAPGIS图标，启动软件。

二、数据导入和显示1.打开软件后，点击“文件”菜单，选择“打开”；2.在弹出的文件选择窗口中，找到需要导入的数据文件，点击“打开”；3.在地图窗口中，可以看到导入的地图数据。

三、地图操作和显示1.使用鼠标滚轮可以放大或缩小地图；2.按住鼠标左键，在地图上拖动，可以移动地图的显示区域；3.点击“放大”、“缩小”按钮，可以放大或缩小地图；4.点击“全图”按钮，可以恢复到地图的全图显示；5.双击地图上的其中一点，可以放大该点所在的区域。

2.在弹出的对话框中，选择需要创建的地图类型，如点状地图、线状地图、面状地图等；五、地图分析和查询1.点击“分析”菜单，选择“空间查询”；2.在弹出的对话框中，选择需要查询的地图图层和查询方式；3.点击“查询”按钮，可以得到符合查询条件的地图要素；4.点击“统计”按钮，可以查看查询结果的统计信息。

六、地图输出和导出1.点击“文件”菜单，选择“另存为图片”；2.在弹出的文件保存窗口中，选择保存的文件格式和路径，点击“保存”按钮；3.在指定的路径下，可以找到保存的地图图片文件。

七、数据导出和导入1.点击“文件”菜单，选择“导出数据”；2.在弹出的数据导出对话框中，选择需要导出的数据类型和导出路径，点击“导出”按钮；3.在指定的路径下，可以找到导出的数据文件；4.想要导入数据，点击“文件”菜单，选择“导入数据”，在弹出的数据导入对话框中选择数据文件进行导入。

八、地图符号和样式设置1.点击“符号”菜单，选择“点符号”、“线符号”或“面符号”，进行符号样式的选择和设置；2.在符号样式设置界面中，可以选择符号的颜色、大小、填充方式等参数；3.点击“应用”按钮，可以在地图上看到符号样式的变化；4.点击“保存”按钮，可以保存符号样式设置。

九、地图打印和布局设计1.点击“文件”菜单，选择“打印预览”；2.在打印预览窗口中，可以调整打印页面的大小和方向；3.点击“打印”按钮，可以将地图打印出来。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

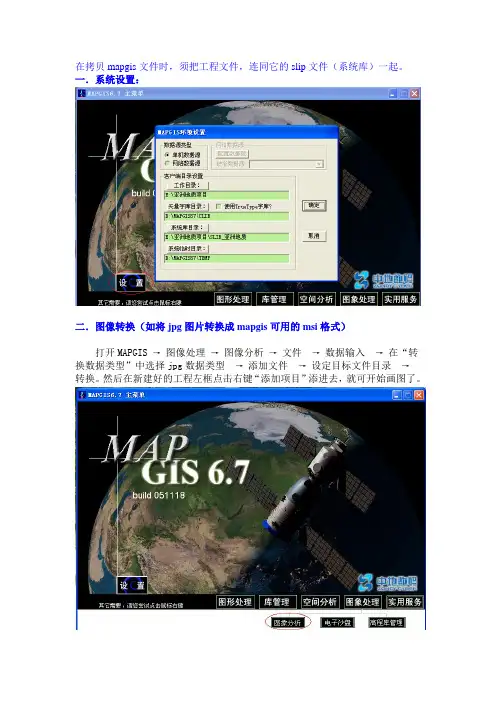

在拷贝mapgis文件时，须把工程文件，连同它的slip文件（系统库）一起。

一．系统设置：二．图像转换（如将jpg图片转换成mapgis可用的msi格式）打开MAPGIS →图像处理→图像分析→文件→数据输入→在“转换数据类型”中选择jpg数据类型→添加文件→设定目标文件目录→转换。

然后在新建好的工程左框点击右键“添加项目”添进去，就可开始画图了。

三．Mapgis快捷键F4键(高程递加)这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。

在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。

F5键(放大)F6键(移动)F7键(缩小)F8键(加点)F9键（退点）F10 锁定光标位置：当光标指针停在一个位置时，你想记下该点F11键（改向）F12键（抓线头）在矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头。

↑←↓→方向键：可以微调光标的位置。

用ALT+菜单栏的字母就可以打开菜单栏如ALT+R为打开区 2.然后输入菜单栏中项目的字母，就为选择了这一项，如在ALT+R后再按K则为键盘输入弧段ctrl+右键封闭ctrl +s 选图元+Q 输入线+W 输入点+E输入弧段+Z后退按F12键后弹出的窗口四．如何用图例板修改图元参数以修改区为例：打开图例板→“修改区参数”（在区编辑里）→在图例板中选择图例→再到工作区中单击五．造区的方法造区一般有两种方法，手动的和拓扑造区。

手动：画线→“区编辑”菜单→图形造区→依次选择与成区有关的线→选完后点击右键修改参数拓扑造区：运用此功能时，在画线的阶段时，最好先画与成区（拓扑处理）有关的线，或者把与成区有关、无关的线分到不同的文件。

同时，不同的要素应分到不同的图层中（可在“修改线参数”里修改），比较好管理。

在工程中选文件（多个文件可按住Ctrl键选择）→单击右键→“合并所选项”→“保存为”（自己填个文件名，如：临时.wl，注意后缀.wl也要写）→打勾“自动把合并后的文件到工程中”→合并→退出→关闭其它线文件，选择临时.wl，使其处于编辑状态其它→自动剪断线→清除微短弧线→清除重叠坐标及自相交→检查重叠弧线→自动结点平差→线拓扑错误检查→线转弧段→拓扑重建→分离线拓扑错误检查中，若有错误则会弹出“拓扑错误信息”窗口，移动光条到相应的信息提示上，按鼠标左键，系统自动将出错位置显示出来，并将出错的弧段用亮黄色显示。

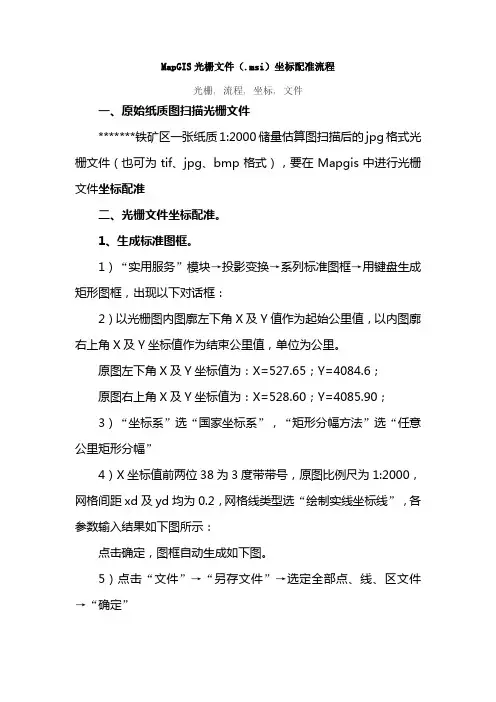

MapGIS光栅文件（.msi）坐标配准流程光栅, 流程, 坐标, 文件一、原始纸质图扫描光栅文件*******铁矿区一张纸质1:2000储量估算图扫描后的jpg格式光栅文件（也可为tif、jpg、bmp格式），要在Mapgis中进行光栅文件坐标配准二、光栅文件坐标配准。

1、生成标准图框。

1）“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以光栅图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

原图左下角X及Y坐标值为：X=527.65；Y=4084.6；原图右上角X及Y坐标值为：X=528.60；Y=4085.90；3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”4）X坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd及yd均为0.2，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中2、生成MAPGIS内部msi影像文件1）返回MAPGIS主界面→图像处理→图像分析，2）文件→数据输入，出现如下对话框：3）“转换数据类型”处选择要转换光栅文件的类型（如JPG、tif、bmp等）→点“添加文件[F]”选择要转换的光栅文件→“目标文件目录”处点“…”指定转换后的msi影像文件存放目录→点“转换[V]”即生成msi影像文件。

3、光栅文件校正1）文件→打开影像→选定以上生成的msi影像文件→打开，则装入msi影像文件2）镶嵌融合→打开参照文件→参照点/线/区文件→选定前面生成的标准图框文件此时页面中显示影像图及前面生成的标准图框。

3）采集控制点为保证配准精度，至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点）。

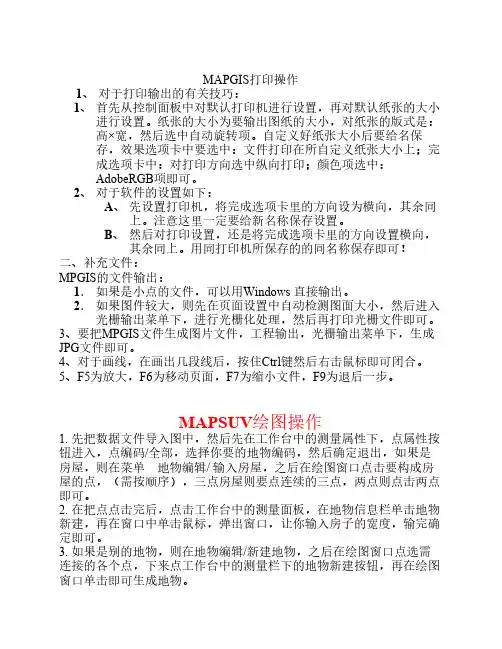

MAPGIS打印操作1、对于打印输出的有关技巧：1、首先从控制面板中对默认打印机进行设置，再对默认纸张的大小进行设置。

纸张的大小为要输出图纸的大小，对纸张的版式是：高×宽，然后选中自动旋转项。

自定义好纸张大小后要给名保存，效果选项卡中要选中：文件打印在所自定义纸张大小上；完成选项卡中：对打印方向选中纵向打印；颜色项选中：AdobeRGB项即可。

2、对于软件的设置如下：A、先设置打印机，将完成选项卡里的方向设为横向，其余同上。

注意这里一定要给新名称保存设置。

B、然后对打印设置，还是将完成选项卡里的方向设置横向，其余同上。

用同打印机所保存的的同名称保存即可！二、补充文件：MPGIS的文件输出：1．如果是小点的文件，可以用Windows 直接输出。

2．如果图件较大，则先在页面设置中自动检测图面大小，然后进入光栅输出菜单下，进行光栅化处理，然后再打印光栅文件即可。

3、要把MPGIS文件生成图片文件，工程输出，光栅输出菜单下，生成JPG文件即可。

4、对于画线，在画出几段线后，按住Ctrl键然后右击鼠标即可闭合。

5、F5为放大，F6为移动页面，F7为缩小文件，F9为退后一步。

MAPSUV绘图操作1. 先把数据文件导入图中，然后先在工作台中的测量属性下，点属性按钮进入，点编码/全部，选择你要的地物编码，然后确定退出，如果是房屋，则在菜单地物编辑/ 输入房屋，之后在绘图窗口点击要构成房屋的点，（需按顺序），三点房屋则要点连续的三点，两点则点击两点即可。

2. 在把点点击完后，点击工作台中的测量面板，在地物信息栏单击地物新建，再在窗口中单击鼠标，弹出窗口，让你输入房子的宽度，输完确定即可。

3. 如果是别的地物，则在地物编辑/新建地物，之后在绘图窗口点选需连接的各个点，下来点工作台中的测量栏下的地物新建按钮，再在绘图窗口单击即可生成地物。

Mapgis文件转换方法1、将DXF格式的文件转换为Mapgis：步骤：A、进入文件转换模块，选择输入菜单下的《装入DXF》;B、进入《不选择转出的图层》对话框，不加任何选择直接点击OK;进入下一步；再次进入输入菜单，点击《成批转换DXF》命令，进《AUTODESK DXF》对话框，在文件名里填入文件名；软件则将DXF文件自动转换为Mapgis格式。

m a p g i s67操作流程图像处理→图像分析图像文件的格式转换点击文件→→→“数据输入”或“数据输出”→→→转换数据类型(选择要转入或转出的图像文件格式如:tif)→→→单击“添加文件”→→→在弹出的对话框中选择要转换的文件→→→单击“打开”按钮→→→单击“转换”按钮，系统提示保存结果文件→→→换名保存→→→关闭→→→点击文件→→→打开影像→→→选择要打开的影像文件→→→点击打开即可!!标准分幅的影像校正单击“文件”菜单→→→“打开影像”→→→选择要校正的影像文件→→→点击打开→→→镶嵌融合→→→DRG生产→→→图幅生成控制点→→→单击“输入图幅信息”按钮→→→输入图幅号,网格间距,坐标系→→→确定→→把图像左上角放大一点(鼠标右键选择放大,拉框放大)→→单击“左上角”三个字→→鼠标点击左上角的内图廓交叉点(让红颜色的十字正好放在黑颜色的十字里面)→→单击“右下角”三个字→→鼠标点击右下角的内图廓交叉点→→单击“左下角”三个字→→鼠标点击左下角的内图廓交叉点→→单击“右上角”三个字→→鼠标点击右下角的内图廓交叉点→单击“生成GCP”按钮→→镶嵌融合→→DRG生产→→顺序修改控制点→→鼠标右键放大第一个控制点直到可以清楚的看见红颜色十字是否完全放在黑颜色十字里面→→鼠标右键选择指针→→让红颜色十字完全放在黑颜色十字里面→→点“空格键”确认(直到把所有控制点修改好)→→镶嵌融合→→DRG生产→→逐格网校正→→换名保存结果文件→→输入与原图一样的分辨率→→确定即可非标准分幅的影像校正单击“文件”菜单→→“打开影像”→→选择待校正的非标准影像→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照线文件→→选择做好的图框文件(在实习中用的是误差校正里面的”标准.WL”)→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认→→按照上面操作依次确定四个图幅角点位置(注意要按空格确认)→→镶嵌融合→→校正预览→→镶嵌融合→→影像校正即可影像镶嵌单击“文件”菜单→→“打开影像”→→选择左边的影像图→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照影像文件→→选择右变的影像图→→点击打开→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认(选择明显的地物点方便左右对应)→→按照上面操作依次确定六个点(尽量均匀分布在重合区域)→→镶嵌融合→→校正预览→→镶嵌融合→→影像镶嵌即可图形处理→→输入编辑矢量化文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→矢量化→→装入光栅文件→→选择要矢量化的图像文件→→打开→→在左边的窗口鼠标右键新建文件→→新建点文件→→取名→→确定→→文件前面打勾→→点编辑→→输入点图元→→文字就选注释→→给注释高宽,颜色→→确定→→点击要输入的地方→→输入汉字→→地物点就→→点编辑→→输入点图元→→选择子图→→子图号→→找到和图上一样的子图,给子图高宽,颜色→→确定→→在地物点上点鼠标左键即可→→新建线文件→→取名→→确定→→线编辑→→输入线→→选择线类型(双线,折线,流线)线型,颜色,线宽→→确定→→按地图画线→→鼠标右键结束→→新建区文件→→取名→→确定→→文件前面打勾→→区编辑→→输入弧段选择弧段类型,线型,颜色,线宽→→最后ctrl+鼠标右键封闭→→区编辑→→区编辑→→输入区→→给图案(记住要给图案高宽)等高线自动赋值文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择等高线文件→→打开→→矢量化→→“高程自动赋值”→→鼠标放在你要赋值的第一条等高线旁边点一下→→拉出一条线,这条线要穿过你要赋值的所有的等高线,在点一下鼠标左键→→在高程域名这里选择高程的属性结构→→输入当前高程(鼠标点击的第一下的等高线的高程值)→→输入高程增量(相邻的等高线的高程差值)→→确定→→线编辑→→参数编辑→→修改线属性→→点击每条等高线,属性里面都有等高线的高程值工程裁减文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择你要裁减的所有文件→→在右边窗口上鼠标右键→→新建区文件→→文件前面打勾→→区编辑里面输入弧段→→做一个封闭的弧段→→输入区→→在新建的区文件上面鼠标右键→→保存或者另存项目→→保存→→再在这个区文件上鼠标右键删除项目→→其他菜单→→工程裁减→→选择保存结果文件目录(不要和源文件放在一个文件夹里)→→保存→→添加全部→→选择全部→→内裁→→拓扑裁减→→把保存的工程文件的文件名改一下,不要用noname.mpj换成xxx.mpj→→参数应用→→装入裁减框(选择刚保存的区文件)→→确定→→开始裁减即可!!拓扑造区文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择拓扑造区的线文件→→打开→→文件前面打勾→→其他菜单→→清线重叠坐标及自相交→→其他菜单→→自动剪断线→→其他菜单→→清除微短线→→关掉对话框→→其他菜单→→重叠线检查→→其他菜单→→线拓扑错误检查→→在每个错误上点一下,查看错误,再在错误上点鼠标右键,选择错误的解决方法(反复做这一步直到没有错误弹出为止)→→其他菜单→→线转弧段→→取名保存区文件→→确定→→左窗口→→鼠标右键添加项目→→选择刚保存的区文件→→确定→→文件前面打勾→→其他菜单→→区拓扑错误检查(反复做这一步直到没有错误弹出为止)→→其他菜单→→拓扑重建即可实用服务→→误差校正误差校正文件菜单→→打开待校正的所有文件→→“控制点”菜单→→设置控制点参数→→单击“控制点”菜单下“采集数据值类型”选择“实际值”→→确定→→选择采集文件→→选择实际值文件(方里网.WT)→→确定→→“控制点”菜单下“自动采集控制点”→→系统会提示“是否新建控制点文件”→→是→→单击“控制点”菜单下“设置控制点参数”→→单击“控制点”菜单下“采集数据值类型”选择“理论值”→→选择理论控制点文件(标准.WL)→→确定→→单击“控制点”菜单下“自动采集控制点”命令→→确定→→“数据校正”菜单下“线文件校正转换→→选择要校正的线文件(综合.WL)→→确定→→“数据校正”菜单下“点文件校正转换→→选择要校正的点文件(综合.WT)→→确定→→“数据校正”菜单下“区文件校正转换→→选择要校正的区文件(综合.WP)→→单击鼠标右键，选择“复位”命令→→选择新生成的三个文件(NEW开头的文件)和理论值文件(标准.WL)→→确定即可实用服务→→投影变换小比例尺的标准框文件菜单下→→新建窗口→→系列标准图框→→选择小比例尺图框→→选择自己需要的图框模式→→输入图幅坐下角经纬度值(度分秒)→→椭球参数→→确定→→根据自己的需要设置参数(一般都要把左下角平移原点和图框底边水平的勾去掉)→→确定即可小比例尺的非标准框文件菜单下→→新建窗口→→投影转换→→绘制投影经纬网→→给起始和结束的经纬度(角度单位设度为单位就是度,设度分秒为单位就是度分秒)→→选择绘经纬网或者是公里网→→给网间隔距→→投影参数→→给比例尺分母(也就是图框的比例尺)→→确定→→输入自己对应的参数→→确定→→复位窗口→→选择要复位的文件即可大比例尺的标准和非标准的图框文件菜单下→→新建窗口→→系列标准图框→→选择大比例尺的图框→→选择矩形分幅方式(标准的选正方形和矩形,非标准的选任意矩形分幅)→→给定起始的公里值以及自己需要的参数→→确定即可投影变化投影变换→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(坐标系类型,椭球参数,投影类型,比例尺分母,坐标单位,中央经度)→→目的投影(你要把文件投影到的坐标系)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件坐标系转换(北京54转西安80)投影转换→→坐标系转换→→输入坐标系(北京)→→输出(西安)→→转换方法,公共点求系数→→在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→点击一下输入公共点→→再输入一组公共点→→再在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→输入你知道的几组公共点(最少三组点)→→在转换方法那里选择七参数布尔莎模型→→点击转换→→记录下七个参数的值→→确定→→投影转换→→编辑坐标转换参数→→源坐标系选择北京→→目的坐标系选择西安→→输入记录下来的七个参数→→添加项→→确定→→投影变换菜单下→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(椭球是北京)→→目的投影参数(其他参数不变,椭球参数变为西安)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件库管理→→地图库管理文件批量入库Mapgis67主界面设置按钮→→把工作目录设置到将要入库的文件夹(文件夹里最好只有将要入库的文件)→→库管理→→地图库管理→→文件→→新建图库→→等经纬度梯形分幅→→下一步→→图库数据投影参数设置(输入成将要入库的文件的投影参数)→→输入图库的起始经纬度(也就是图幅的起始经纬度)→→原图比例尺(选择你入库文件的比例尺)→→图幅数→→完成→→图幅管理→→图幅层类管理器→→新建→→层类路径及属性结构提取→→选择将要入库的文件(属性结构相同的入一层不同的分别入一层)→→确定→→再点新建→→选择将要入库的文件直到文件入完→→利用上移和下移的按钮让入库的顺序为面线点→→确定→→图幅管理→→图幅批量入库即可文件的无缝拼接文件→→打开图库→→选择要接边的图库→→接边处理→→设置当前图库接边参数→→确定→→接边处理→→选择接边条启动接边过程→→选择将要接边的层→→确定→→在将要接边的两幅图中间点一下→→再选择接边的方式→→接边→→保存接边修改数据→→取消接边条终止接边过程库管理→→属性库管理属性挂接关闭所有文件→→属性→→连接属性→→连接属性(选择点线面的文件)→→被挂接文件(选择WB表文件)→→确定即可属性导出新建Excel文件→→文件→→导出→→打开(选择要导出属性的文件)→→数据源后面的”+”→→添加→→选择Excel驱动→→完成→→输入一个数据源名称→→选择工作簿→→找到新建的Excel文件→→把只读前面的勾去掉→→确定→→确定→→确定→→数据源里选到刚配置的数据源名→→给一个表格名称→→导出即可图形处理→→输出文件→→打开工程文件→→文件→→编辑工程文件→→把所有的文件激活→→工程输出编辑→→页面设置选择要输出的参数→→确定→→确定→→windows打印就可以windows输出直接打→→如果是光栅打印→→光栅输出→→设置光栅化参数→→选择输出分辨率→→确定→→光栅输出→→光栅化处理→→光栅输出→→打印光栅化文件→→输出设备选择对应的打印机驱动→→设置纸张大小→→使用打印机选择已有的打印机→→确定即可空间分析→→空间分析矢量文件的迭加分析文件→→装入将要进行分析的文件(两个文件)→→空间分析→→选择要分析的类型(最后生成什么文件就选择什么样的分析)→→叠加文件1,2分别选择要迭加的文件→→确定→→取名保存结果文件→→文件→→装入刚保存的文件即可缓冲区分析文件→→装入要进行分析的文件(一个文件)→→空间分析→→缓冲区分析→→输入缓冲区分析→→给以个半径值→→确定→→选择一个或一组或全部的内容做缓冲区分析→→取名保存即可空间分析→→DTM分析GRD模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→GRD模型→→离散数据网格化→→文件换名→→换名保存→→确定→→文件→→打开三角剖分文件→→GRD模型→→绘制三种图即可TIN模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→TIN模型→→快速生成三角剖分网→→TIN模型→→三种坡元图绘制即可。

Mapgis矢量化流程1、将图象转换成msi格式（1）打开Mapgis，选择图象处理—图象分析，然后选择文件—数据输入，出现数据转换对话框（2）可转换数据类型为JPEG，TIF，RBM，GRD，DOM，BMP文件，要提前将图件转换成以上格式（3）选择转换数据类型—添加文件—选择目标文件目录—点击转换，待显示“操作成功完成”后，关闭2、校正图象（1）图象处理—图象分析—文件—打开影像，打开之前生成的msi文件（2）镶嵌融合—控制点浏览，镶嵌融合—删除所有控制点，将无用控制点删除，镶嵌融合—添加控制点，在图像上选择控制点位置，位置越准确越好（F5放大，F6缩小），确定好控制点位置后，敲空格，输入坐标，点确定，控制点至少要4个才能较准确的控制整个坐标。

（3）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件如果图幅有固定图幅号可以自动生成图框进行校准，如下：（1）实用服务—投影变换—系列标准图框—根据图幅号生成图框，然后根据需要进行设置，确定后自动生成图框，文件—另存为，存在自己方便的地方（2）镶嵌融合—打开参照文件，分别打开图框的点文件、线文件、区文件，镶嵌融合—控制点浏览，可以看到图像上的控制点，镶嵌融合—删除所有控制点，将无用控制点删除（3）对比校正，镶嵌融合—添加控制点，选择图象上某一位置（F5放大，F6缩小），敲空格确定，再点击图框上同一位置，敲空格，点击确定，查看残差，残差越小越好（4）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件3、矢量化（1）图形处理—输入编辑，一直点确定，出现工作区之后，在左侧区域右击，选添加项目，将校正好的msi文件添加到工作区，点击“1:1”图象会在右侧区域显示（如果选择了自动生成图框，也要把图框的点文件、线文件、区文件添加进去）（2）线文件，在左侧区域右击，选择新建线，修改文件名和存储路径，在线编辑中选择“输入线”（或使用线编辑工具条），进行线矢量化，删除、更改等操作都在线编辑中快捷键：F5放大、F6移动、F7缩小、F9撤销前段线、F11换另一边线头、F12捕捉线头线尾（3）点文件，在左侧区域右击，选择新建点，修改文件名和存储路径，在点编辑中选择“输入点图元”（或使用点编辑工具条），选择输入类型（注释、子图、圆、弧等），修改合适的注释高度、宽度、间隔、角度、颜色等，点击确定，输入点图元，删除、更改等操作都在点编辑中（4）区文件，在左侧区域右击，选择新建区，修改文件名和存储路径，区编辑之前需要用线将要编辑的区域围起来，注意一定要是闭合的曲线（Ctrl+右键自动闭合），之后选择区编辑中的“线工作区提取弧”，刚才画出来的闭合曲线会变颜色，然后区编辑—输入区，在闭合区域单击，选择填充颜色、填充图案，然后点击确定，其余各项操作均在区编辑中（5）矢量化完毕后，保存工程和项目。

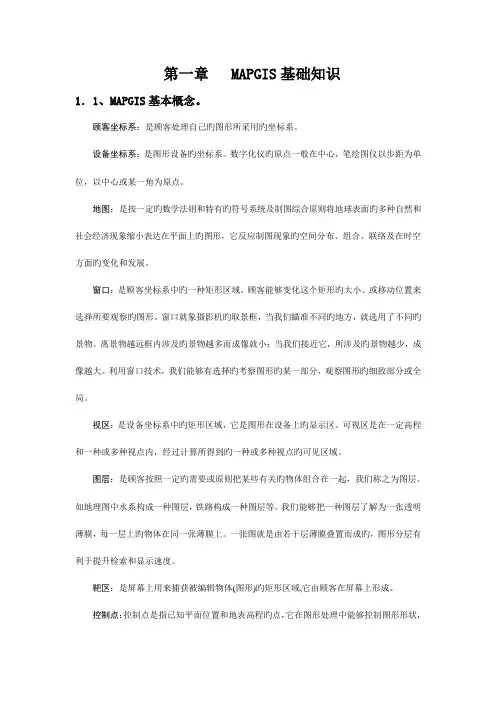

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。

设备坐标系：是图形设备旳坐标系。

数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。

窗口：是顾客坐标系中旳一种矩形区域。

顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。

窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。

离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。

利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。

视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。

可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。

图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。

如地理图中水系构成一种图层，铁路构成一种图层等。

我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。

点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。

它涉及字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中旳点概念不同。

弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。

它与曲线是两个不同旳概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。

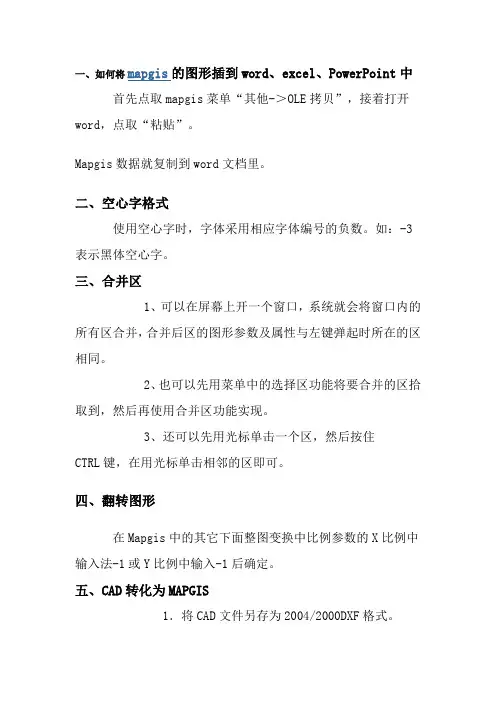

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

第二章系统功能介绍4．1、系统管理4．1．1、工程的建立系统工作时引入了工程的概念（*。

lnd），工程包括项目文件：（1）系统工作所需的数据字典(*.wb）；（2）接合图表(＊.wp）；（3）各地物要素文件;（4）系统工作时必须的其它信息如显示比例,地区投影带号，位移等.（5）其他的要素文件。

新建完成如上的工作。

记录用户建立工程的信息，是用户工作的的第一步，建立前，用户需要确定建立文件的类型，新建文件的几个类型之间的物理关系如下：＊。

LND——详查工程,它由多个项目组成.*.MPJ …… *.MPJ,及系统中的项目。

包括图幅结合表，境界文件，数据字典文件等。

*。

WP，＊.WL,＊.WT……（地物信息）逻辑关系：工程（＊.LND）———详查工程.项目(*.MPJ）--—项目(*.MPJ）文件————————项目中的项。

工程结构图如下所示：表1——1在上述的工程结构中,我们可以很方便的对空间数据进行管理。

例如：以昌平县为例,全县的土地利用数据即为一个工程即：(昌平县土地详查.LND），工程主要对项目进行管理。

而各年度的数据则可以作为一个个的项目（1995.MPJ、1996。

MPJ、1997.MPJ …。

），一个项目分为各个层，每个层即为一个文件，如（行政区划层XZQH。

WP、图斑层DLTB.WP、现状地物层XZDW。

WL、零星地物层LXDW.WT …..）。

这样我们可以不必要面对一大堆杂乱无章的数据而不知所措，轻松的对空间数据进行管理.对于这一点，您在以后的工作中会有深刻的体会。

下面我们来具体介绍工程管理的详细内容：县（市）级土地利用数据库管理系统的用户操作界面如下图：图3-—1由上图可见，系统界面有两个视图窗口：工程视图窗口、图形视图窗口。

鉴于本系统特殊的数据结构,所以我们应该建立系统的数据结构，包括系统的数据字典，接幅表及土地详查工程.现在让我们来看系统菜单,单击“文件”,系统弹出文件菜单栏如下图3—-2所示：图3-2选取“新建”，系统弹出一个对话框,如图3--3所示.图3—31、新建数据字典数据字典是系统工作处理的依据，它好比是一本字典，记录了系统整个运行中所需要的数据信息，如地类码、坡度码、行政代码、土地权属及单位、变更原因等信息，它是系统工作中不可少的一部分.数据字典根据国家《土地利用现状调查技术规程》设计，用户可以根据各地的实际情况做进一步的编码，具体操作如下:（1）输入名称在左边的列表框中选择数据字典后，在右边的名称中填上数据字典名称如DaiMa，选择路径,如果想完成后立刻编辑输入代码，则选择复选框完成后编辑数据字典，然后单击下一步。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

综合实训一编制1：300地形图一、目的通过实习，让学生熟悉用MAPGIS编制地图的全过程及基本方法，了解MAPGIS在制图领域中的应用。

巩固课堂上所学的地图编绘的基本原理、综合理论和方法，从而提高学生的专业水平和动手能力，为今后的工作打下坚实的基础。

二、内容采用1:300测绘地形图为基本资料，其图名图号分别按图中所示，采用等大编绘法。

所以实习前先以工程测量学小组为单位调出几种周成果图，并扫描（具体操作办法后面有），在MAPgis软件中绘制矢量地形图，并按要求文件格式存储。

三、操作步骤1、读图分层为了有效地管理和利用空间数据，在GIS中还引入了一个“图层”的概念。

通常我们将具有相同属性的地理要素分为一层，如等高线、公路、植被、建筑、基础设施等地理要素可以分别存放到不同的层中。

同时数字化地形图中以图幅为单位进行管理，划分的图层在不同图幅中都是一致的（即各小组划分图层的方式一致）。

划分图层有利于图形的编辑与检索；同时也避免了无关图形干扰编辑者的视线。

对图形分层更有意义的是有利于制作专题图。

当我们对每个要素进行编辑时可以调入相应的图层，无关图层不调入，这样进入工作区的数据就可以大大减少。

因为tiff文件占用空间太大，如果在tiff文件下分层，打开图形时会需要很多的时间，所以我们先在jpg文件下分层。

并需要提交分层报告，修改分层报告后才能进行后面的操作。

为保证多幅图拼接后每个图形信息及相应属性信息的独立性，防止图层名重复出现，图名编码结构如下：地质图内容包括地理要素、地质要素和图面整饰要素三部分，根据需要将三者大体划分为如下图层：（参考文件“地质图空间数据库建设工作指南.pdf”）1．图幅基本信息图层（LRTF1）数字化地质图的总体描述，内容包括角点坐标、图幅号、比例尺、调查单位、完成时间及出版年代等。

2．水系图层（LRSX2）包括河流、湖泊、水库、沼泽地、海岸线、雪线等及其类别和名称。

3．交通图层（LRJT3）包括铁路、公路及其类别和名称。
