二调mapgis现状规划符号库使用说明

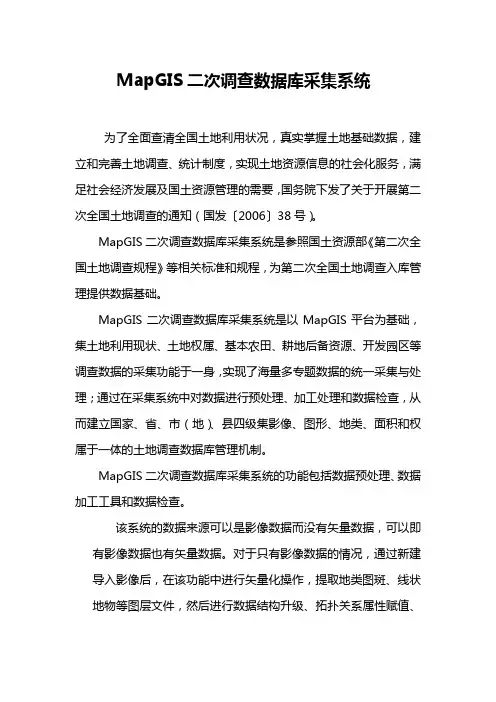

MapGIS二次调查数据库采集系统为了全面查清全国土地利用状况，真实掌握土地基础数据，建立和完善土地调查、统计制度，实现土地资源信息的社会化服务，满足社会经济发展及国土资源管理的需要，国务院下发了关于开展第二次全国土地调查的通知（国发〔2006〕38号）。

MapGIS二次调查数据库采集系统是参照国土资源部《第二次全国土地调查规程》等相关标准和规程，为第二次全国土地调查入库管理提供数据基础。

MapGIS二次调查数据库采集系统是以MapGIS平台为基础，集土地利用现状、土地权属、基本农田、耕地后备资源、开发园区等调查数据的采集功能于一身，实现了海量多专题数据的统一采集与处理；通过在采集系统中对数据进行预处理、加工处理和数据检查，从而建立国家、省、市（地）、县四级集影像、图形、地类、面积和权属于一体的土地调查数据库管理机制。

MapGIS二次调查数据库采集系统的功能包括数据预处理、数据加工工具和数据检查。

该系统的数据来源可以是影像数据而没有矢量数据，可以即有影像数据也有矢量数据。

对于只有影像数据的情况，通过新建导入影像后，在该功能中进行矢量化操作，提取地类图斑、线状地物等图层文件，然后进行数据结构升级、拓扑关系属性赋值、及其它的属性操作，如果数据有错误需修改，可灵活使用各个数据加工工具对数据进行编辑和修改，最后可使用数据检查功能对数据进行检查并根据提示修改错误。

对于即有影像数据也有矢量数据的情况，通过选择分别矢量数据和影像数据所在目录新建二次调查专题，矢量数据会放在资料库中，对资料库的图层文件进行数据结构升级、拓扑关系属性赋值、及其它的属性操作后，把数据提交到成果库中，最后可根据数据情况对成果库的数据进行加工处理和检查。

MAPGIS二调建库工具1.1工具箱1.1.1 数据预处理数据的预处理，是为数据存贮入库作准备。

系统中的数据预处理主要是对图层文件的属性结构和属性值进行操作，包括影像数据的接收与转换、数据属性结构升级、线状地物和零星地物特殊属性字段赋值、地类和权属性质的升级、地类图斑文件中面积字段的面积值重算等功能。

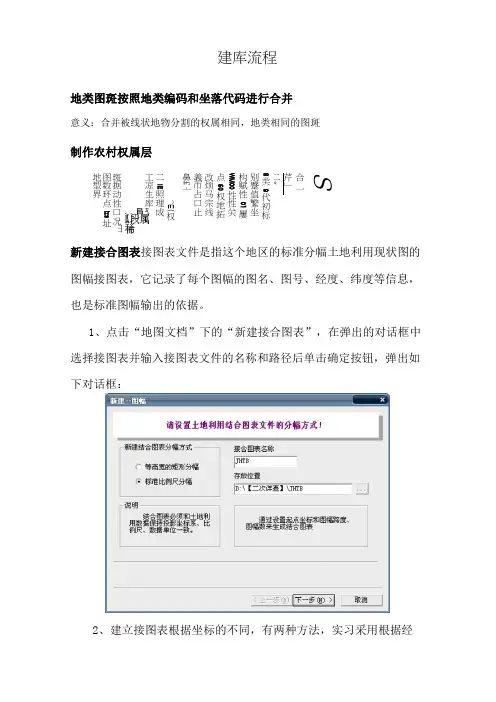

建库流程地类图斑按照地类编码和坐落代码进行合并意义：合并被线状地物分割的权属相同，地类相同的图斑制作农村权属层新建接合图表接图表文件是指这个地区的标准分幅土地利用现状图的图幅接图表，它记录了每个图幅的图名、图号、经度、纬度等信息，也是标准图幅输出的依据。

1、点击“地图文档”下的“新建接合图表”，在弹出的对话框中选择接图表并输入接图表文件的名称和路径后单击确定按钮，弹出如下对话框：2、建立接图表根据坐标的不同，有两种方法，实习采用根据经S 合一芹」_二« S 8类9代初标别蹙值繁坐构赋性01屢WM00性性关点60权地拓改烦马宗线義帀占口止鼻£亠 ^E(权二IE 照理成工凉生库 斑据动性口况图数环点izs 址地型界由纬度建立索引①选择经纬度：在右边的编辑框中输入本区域四个角的经纬度值。

此时X对应经度，Y对应纬度。

经纬度的输入方法为：将度分秒直接输入，例如：117度25分00秒的输入为1172500，117度00分00秒为1170000。

②填写直接中央经线：③中央经线是指区域所在投影带的中央经线，本次实习区域处于39度带，中央经线为1170000(39*3=117)。

新建数据字典数据字典是系统工作处理的依据。

它好比是一本字典，记录了系统整个运行中所需要的元数据信息，如地类编码、坡度码、权属代码、土地权属及单位、变更原因等信息。

它是系统工作中不可缺少的一部分。

数据字典根据国家《规程》设计，您可以根据各地的实际情况做进一步的修改和维护。

1、点击“地图文档”下的“新建数据字典”，弹出如下对话框：2、在如上对话框中填写省级代码（两位）、省级名称、县级代码长度（两位）、乡级代码长度（三位）、村级代码长度（三位）、村民小组长度（七位）。

因为到村民小组的整个权属代码的长度为19位，因此通过以上信息，可得到市级代码长度（两位）。

填写完毕点“确定”，弹出如下对话框：3、在如上对话框中编辑整个权属代码，可以修改、增加、删除权属代码：（1）修改：•在“修改”前的复选框中单击鼠标左键，选中编辑。

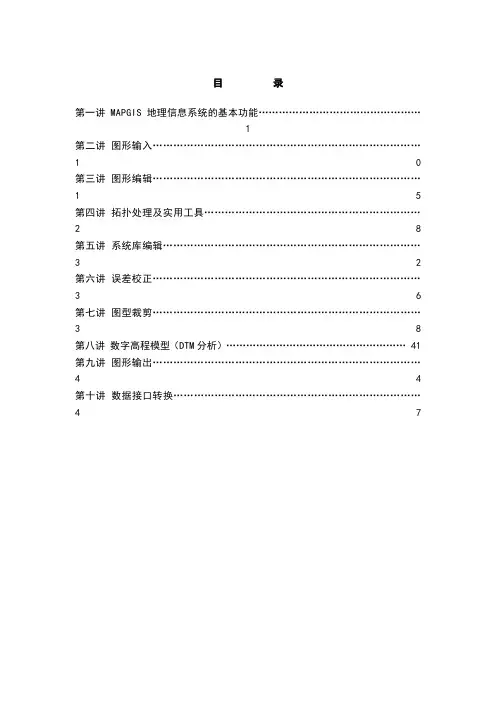

目录第一讲 MAPGIS地理信息系统的基本功能…………………………………………1第二讲图形输入..............................................................................10第三讲图形编辑..............................................................................15第四讲拓扑处理及实用工具...............................................................28第五讲系统库编辑...........................................................................32第六讲误差校正..............................................................................36第七讲图型裁剪..............................................................................38第八讲数字高程模型（DTM分析） (41)第九讲图形输出..............................................................................44第十讲数据接口转换 (47)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。

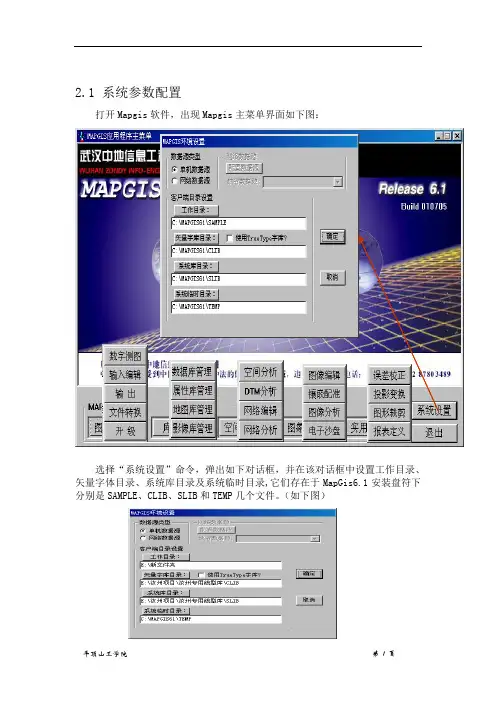

2.1 系统参数配置打开Mapgis软件，出现Mapgis主菜单界面如下图：选择“系统设置”命令，弹出如下对话框，并在该对话框中设置工作目录、矢量字体目录、系统库目录及系统临时目录,它们存在于MapGis6.1安装盘符下分别是SAMPLE、CLIB、SLIB和TEMP几个文件。

（如下图）系统配置的完全正确将是MapGIS6.1运行的先决条件。

如果在系统配置中将工作目录、矢量字体目录、系统库目录及系统临时目录指定错误，MapGIS6.1将无法正常运行或出现错误信息提示窗。

错误的矢量字体目录错误的系统库目2.2输入编辑选择Mapgis主菜单中“图形编辑”命令，并打开“输入编辑”命令，将出现Mapgis子图编辑系统如下图该系统将出现两种图形编辑方法如下图，一种是新建文件，如下窗口：点击“新建文件”，然后点击“确定”。

弹出如下窗口：一般经常使用新建文件，选择新建文件夹点击确定。

因为新建文件操作较为简单，方便进行点、线、面参数的修改，不易出现错误，只用建立点、线、面三个文件保存即可。

然后装入光栅文件， 点击新建 点 线 面文件按钮，如下图。

另一种是新建工程。

步骤如下图： （1）新建工程文件。

选定“新建工程”，后点击“确定”。

（2）设置工程的地图参数。

弹出如下窗口，点击“确定”。

（3）定制新建项目内容。

弹出如下窗口。

选择“自定义生成可编辑项”，指定点文件、线文件、区文件的路径，如图“E ：\汝州项目\汝州完工图\大王庄”。

然后取消对“创建”的选择，点击“确定”。

（4）弹出MapGis6。

1的编辑子系统窗口。

（5）装入光栅。

选择“矢量化”菜单中“装入光栅”子菜单，装入光栅图。

（6）添加项目。

在工作台上单击鼠标右键，弹出下面窗口。

选择“添加项目”，新建点、线、面文件。

如下图工作台工作窗口菜单栏（7）点编辑。

选择输入点快捷键菜单。

如下图所示：A 、输入注释296.32、 或1954年北京坐标系，3°带高斯投影等。

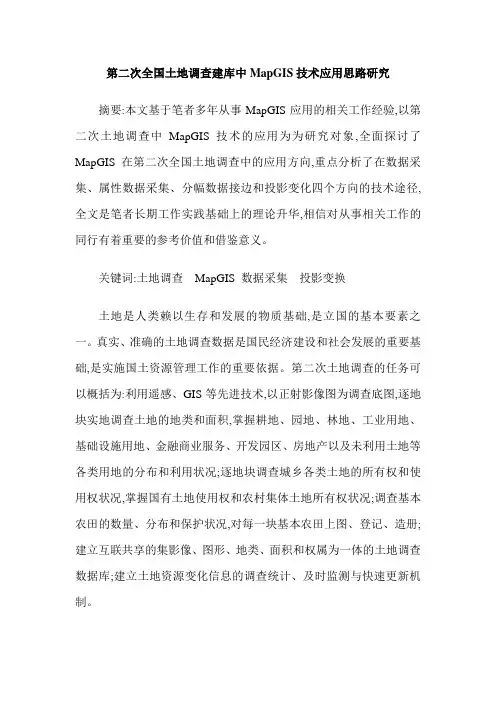

第二次全国土地调查建库中MapGIS技术应用思路研究摘要:本文基于笔者多年从事MapGIS应用的相关工作经验,以第二次土地调查中MapGIS技术的应用为为研究对象,全面探讨了MapGIS在第二次全国土地调查中的应用方向,重点分析了在数据采集、属性数据采集、分幅数据接边和投影变化四个方向的技术途径,全文是笔者长期工作实践基础上的理论升华,相信对从事相关工作的同行有着重要的参考价值和借鉴意义。

关键词:土地调查MapGIS 数据采集投影变换土地是人类赖以生存和发展的物质基础,是立国的基本要素之一。

真实、准确的土地调查数据是国民经济建设和社会发展的重要基础,是实施国土资源管理工作的重要依据。

第二次土地调查的任务可以概括为:利用遥感、GIS等先进技术,以正射影像图为调查底图,逐地块实地调查土地的地类和面积,掌握耕地、园地、林地、工业用地、基础设施用地、金融商业服务、开发园区、房地产以及未利用土地等各类用地的分布和利用状况;逐地块调查城乡各类土地的所有权和使用权状况,掌握国有土地使用权和农村集体土地所有权状况;调查基本农田的数量、分布和保护状况,对每一块基本农田上图、登记、造册;建立互联共享的集影像、图形、地类、面积和权属为一体的土地调查数据库;建立土地资源变化信息的调查统计、及时监测与快速更新机制。

MAPGIS作为此次调查应用软件,在调查过程中发挥了及其重要的作用。

此次土地调查数据库建设采用国家统一的超图软件,但该软件不便于前期数据的采集、处理,MAPGIS以其方便快捷的数据处理功能成功地完成了前期数据的采集与处理,为数据的最终入库做好了准备。

1 第二次土地调查概况1.1 第二次全国土地调查概况第二次全国土地调查由国家统一部署,2007年1月至6月开展调查的有关准备工作,完成调查方案编制、技术规范制定、培训和宣传等工作,全面部署二次调查。

2007年7月至2009年6月,各地组织开展调查和数据库建设。

其中,至2008年上半年基本完成东部地区调查;至2008年年底基本完成中部地区及西部重点城市调查;至2009年上半年,完成全国调查工作。

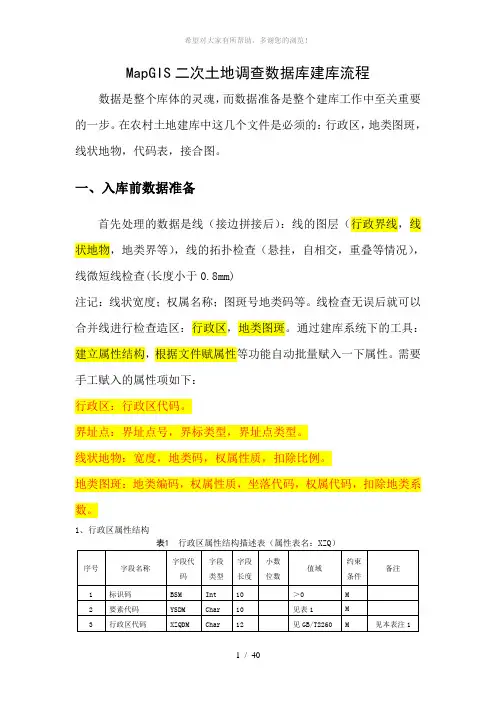

MapGIS二次土地调查数据库建库流程数据是整个库体的灵魂，而数据准备是整个建库工作中至关重要的一步。

在农村土地建库中这几个文件是必须的：行政区，地类图斑，线状地物，代码表，接合图。

一、入库前数据准备首先处理的数据是线（接边拼接后）：线的图层（行政界线，线状地物，地类界等），线的拓扑检查（悬挂，自相交，重叠等情况），线微短线检查(长度小于0.8mm)注记：线状宽度；权属名称；图斑号地类码等。

线检查无误后就可以合并线进行检查造区：行政区，地类图斑。

通过建库系统下的工具：建立属性结构，根据文件赋属性等功能自动批量赋入一下属性。

需要手工赋入的属性项如下：行政区：行政区代码。

界址点：界址点号，界标类型，界址点类型。

线状地物：宽度，地类码，权属性质，扣除比例。

地类图斑：地类编码，权属性质，坐落代码，权属代码，扣除地类系数。

1、行政区属性结构表1 行政区属性结构描述表（属性表名：XZQ）2、行政区界线属性结构(见表6)3、地类图斑属性结构(见表10)4、线状地物属性结构（见表11）序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注21 变更记录号BGJLH Char 20 ＞0 O22 变更日期BGRQ Date 8 YYYYMMDD O1：线状地物名称是指标识该线状地物的地理名称。

2：当该线状地物属两侧的单位共同所有时，权属单位代码2为必填。

3：当线状地物需要从两个图斑扣除面积时，扣除图斑编号2为必填，扣除比例为0.5。

否则扣除图斑编号2为空，扣除比例为1。

二、建库2.1影像管理功能菜单如下：2.1.1影像转入主要是将TIF、JPEG、IMG等影像文件转为MSI影像文件，有如下对话框：一、通过“转换数据类型”后面的“下拉列表”选择要转换的数据类型；二、通过“添加文件”添加若干个要转换的文件，添加完毕后会在“转换文件列表”中列举出所选择的要转换的文件；三、通过“目标文件目录”后面的按钮选择目标MSI文件的存放目录，如果不选择目标文件目录，则转换后的目标MSI文件会默认存放在和原文件同一个文件目录下；四、点“转换”，执行影像转换，出现如下转换进度：四、转换完毕后，会有如下操作成功的提示：2.1.2新建影像库因为在该系统中使用的是MSD影像库文件，因此在进行新建工程和矢量化之前需把提供的MSI影像文件转换成MSD影像库文件，2.2 创建特殊图层创建特殊图层是指新建接合图表和数据字典，功能菜单在主菜单“地图文档”下，如下：2.2.1新建接合图表接图表文件是指这个地区的标准分幅土地利用现状图的图幅接图表，它记录了每个图幅的图名、图号、经度、纬度等信息，也是标准图幅输出的依据。

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

用户坐标系：是用户处理自己的图形所采用的坐标系。

设备坐标系：是图形设备的坐标系。

数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。

窗口：是用户坐标系中的一个矩形区域。

用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。

窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。

离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。

利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。

视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。

可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。

图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。

如地理图中水系构成一个图层，铁路构成一个图层等。

我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。

点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。

它包括字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中的点概念不同。

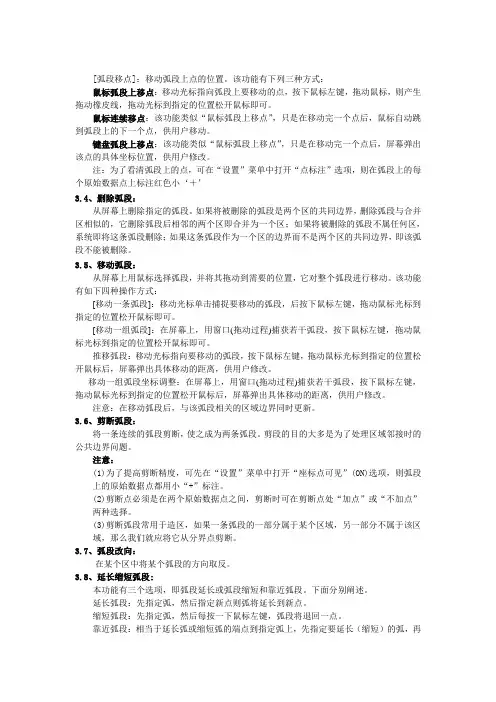

弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。

它与曲线是两个不同的概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。

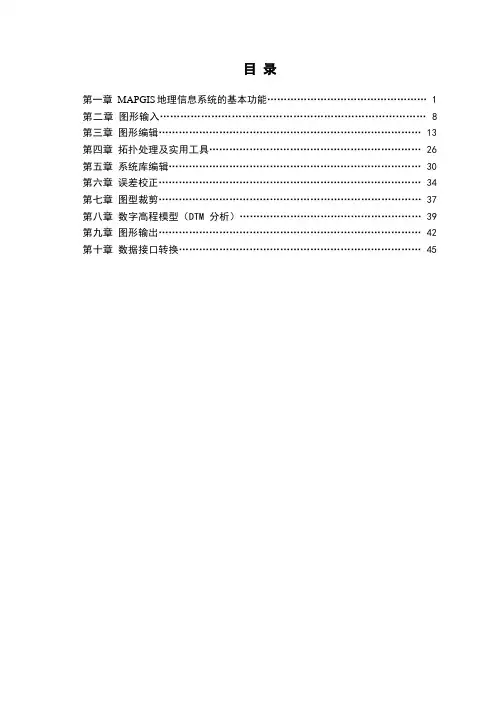

目录第一章MAPGIS地理信息系统的基本功能 (1)第二章图形输入 (8)第三章图形编辑 (13)第四章拓扑处理及实用工具 (26)第五章系统库编辑 (30)第六章误差校正 (34)第七章图型裁剪 (37)第八章数字高程模型（DTM分析） (39)第九章图形输出 (42)第十章数据接口转换 (45)第一章MAPGIS地理信息系统概述一、 MAPGIS软件概述MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化。

②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。

③基本上完成了GIS方方面面的分析功能。

二、MAPGIS 地理信息系统的基本功能(一) MAPGIS系统的运行环境及应用范围MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M （推荐4.3G）以上，1024×768×256色的彩显设备。

MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。

MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。

(二)MAPGIS系统的安装与启动MAPGIS目前最高版本是7.0，包括USB狗一个，系统光盘一张，使用手册一本。

在运行各子系统前，最好先进性系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。

图1 MAPGIS软件系统配置(三) MAPGIS系统的总体结构MAPGIS是具有国际先进水平的完整的地理信息系统，它分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分，如图2。

ArcGIS的土地利用总体规划图符号库中的应用1引言利用ArcGIS进行土地利用总体规划编制与修编工作是近年来在国土资源管理行业普遍开展的一项业务。

作为GIS领域代表产品的ArcGIS系统具有较强的数据库管理及制图功能，通过软件系统预设的大量符号可以轻松实现复杂专题地图的准确表达。

这是国土资源管理工作的新领域，是国土部门矢量化制图发展过程中新的里程碑。

土地利用总体规划数据库通过AreGIS中制图模块的表达，主要是通过各种符合制图规范要求的预定义图式符号表达。

按照中华人民共和国土地管理行业标准《县级土地利用总体规划制图规范（TD/T1021_2009）》（以下简称《制图规范》）中的规定，土地规划用途共分为农用地、建设用地、其他土地三个一级分类，11个二级分类，27个三级分类；土地用途区要素分为基本农田保护区、一般农地区、城镇村建设用地区（允许建设区、有条件建设区）、独立工矿区、风景旅游用地区、生态环境安全控制区、自然与文化遗产保护区、林业用地区、牧业用地区等9个分类；必备图件包括土地利用现状图、土地利用总体规划图、基本农田保护规划图、建设用地管制分区图、土地整治规划图、重点建设项目用地布局图等6种专题地图。

按照《制图规范》要求需要制作190种包括点状符号、线状符号、面状符号才能完成制图工作。

下面将从符号库的设计思路及基本应用两方面展开叙述。

2土地利用总体规划图符号库的应用按照《制图规范》中的规定，土地利用总体规划图共分为6种主要必备图件，除现状图和总体规划图外，为突出显示专题要素表达，在基本农田、建设用地管制分区、整治规划、重点建设项目等专题图中，除专题要素以外的图层都采用了弱化和虚化的显示方法，如基本农田保护规划图中的建设用地用浅灰色表达，即每一种专题图都有完全属于自己的制图表达图式，因此，针对每一种专题图件都必须建立一个相应的符号库，以便于在制图工作中节约缓冲空间及提高制图效率。
