MAPGIS子图线形图案的制作方法

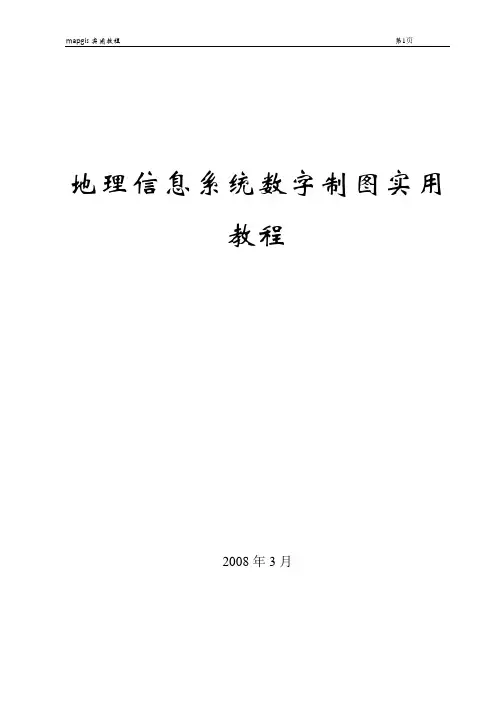

地理信息系统数字制图实用教程2008年3月目录一、MSI影像图像校正DRG操作流程(方法一) (3)二、TIF图像文件转换MSI影像文件操作流程 (1)三、把EXCEL、写字板文档、DBF等数据转换为点、线文件 3四、报表定义 (6)五、标准图框的生成 (8)六、标准图框的生成与校对 (13)七、工程裁剪 (17)八、建影像库 (20)九、利用经纬度值生成图框 (22)十利用坐标点生成图形 (25)十一、图例板制作 (28)十二、误差校正 (36)十三、影像文件（TIF）与标准图框的套合输出 (42)十四、子图、线形、图案的制作方法 (58)一、MSI影像图像校正DRG操作流程(方法一)第一步：打开MAPGIS→图像处理→图像分析。

第二步：单击“文件”→打开影像。

装入MSI影像文件。

1 2第三步：单击“镶嵌融合”→DRG生产→图幅生成控制点。

第四步：点击“输入图幅信息”。

3 4第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定”。

第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角”的次序在影像文件中用鼠标左键单击相应位置。

最后点击“生成GCP”。

第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。

第八步：单击“镶嵌融合”→DRG生产→顺序修改控制点。

7 8第九步：A在影像文件区弹出的放大图框中鼠标左键依次校正位置，并按空格确定，进入下一位置。

B若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过。

1 2第十步：顺序修改控制点结束后，单击“镶嵌融合”→DRG生产→逐格网校正。

第十一步：在弹出的“另存为”对话框中键入文件名，并单出“保存”按钮。

在弹出的对话框中点击“确定”按钮。

二、TIF图像文件转换MSI影像文件操作流程第一步：打开MAPGIS→图像处理→图像分析。

第二步：单击“文件”→数据输入。

第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现的文件类型中选择“TIF文件（）*.tif”，最后点击“添加文件”按钮。

欢迎共阅

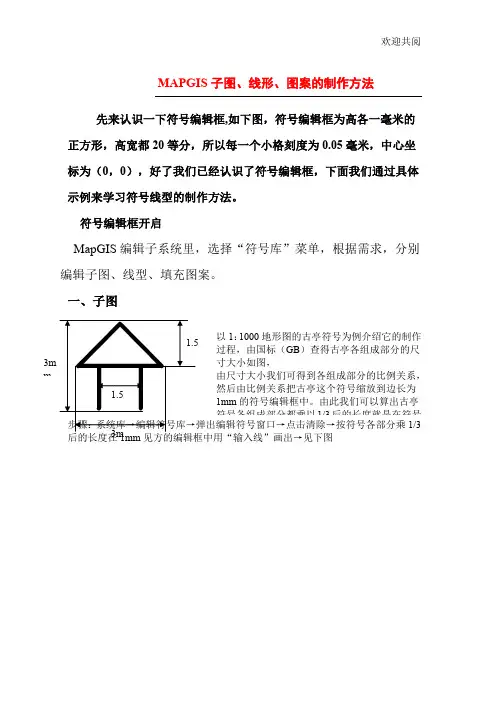

MAPGIS 子图、线形、图案的制作方法
先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体 步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘后的长度在1mm 见方的编辑框中用“输入线”画出→见下图3m m
3m m
1.5
mm
基
线
图中的基线就是在编辑中输入线过程中鼠标走过的位置。

用户可在符号编辑框中
三、图案
图案的制作方法基本雷同，不在叙述。

结尾：会遇到的问题
有时会遇到编辑好的符号线型保存不住。

解决方法：
宽为0.05，宽度不可变，色为辅助颜色
宽为0.03，宽度不可变，色为辅助颜色
宽为0.01，宽度可变，色为主替色
出现这种情况的主要原因是因为系统库（SLIB）目录中的文件为只读文件或者因为在某时由于文件在只读的情况下，编辑了子图、线型而造成了即使把文件属性改为存档，也存不住的现象。

还有一种情况是，同时开好几个MAPGIS窗口，也会出现类似现象。

方法：
1、关闭MAPGIS的所有窗口。

2、把SLIB中的所有文件属性改为存档文件。

2、打开“编辑”窗口，编辑子图或线型，任意提取一子图，连续保存，把那些有
子图号而没有图形的子图都替换掉，
3、关闭MAPGIS所有窗口，重新打开即可。

4连续保存，把那些有子图号而没有图形的子图都替换掉，。

第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。

它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。

MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。

1.2安装1）系统要求：硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

2) 硬件的安装：MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。

3）软件的安装：MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装；对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。

MapGIS专题图制作图文详解MapGIS K9专题图制作详细图解系部教研室(实验室)课程名称班级指导老师学生姓名学生学号年月日一、地形图基本信息：1、地图类型：国家基本比例尺地形图2、图幅号：H49 G 0020663、比例尺：1：100004、格网间距：1km5、椭球参数：1980年西安坐标系6、高程基准：1985国家高程基准7、投影信息：高斯-克吕格投影，1：1万-西安80-37带3-北。

二、地图校正1、打开GDB企业管理器2、在MapGISLocal中新建一个数据库，并命名为“22+钟晗”3、在新建好的数据库中选择空间数据，如何找到栅格数据集，右键导入，将实验数据导入到数据库中。

4、点击地图编辑器按钮，如下图所示。

5、在地图编辑器中，添加图层，将刚刚导入数据库中的地图添加进来。

6、选择“栅格校正视图”，并将导入的地图设置为“当前编辑”。

7、点击，并在几何校正工具中点击“图幅生成控制点”，如下图所示。

8、在生成的窗口中，点击“输入图幅信息”，如下图所示。

9、输入图幅信息10、按照左上，右下，左下，右上的顺序，依次定位四个点，并点击“设置GCP点”。

11、点击“顺序修改控制点”，然后依次修改48个控制点，如下图所示。

12、修改完后，点击保存按钮，把像元分辨率改为200，点击确定。

三、画图框，标注记1、选择工具栏中的“工具”，鼠标移动到“生成梯形图框”2、选择“根据图幅号生成图框”3、新建注记图层4、激活注记图层为当前编辑状态，选择“点编辑”→“输入注记”→“造注记（参数输入）”5、开始描绘注记四、点状地物1、新建一个简单要素图层，将名字命名为“疏林”。

2、在工具栏里的，选择视图中的图例板3、在图例板中右键选择开始编辑，设置所要的参数。

如下图所示。

4、将设置好的图例保存。

上，就可以批量输入点地物了。

6、其他的点状地物以此方法做。

效果图如下所示。

1、新建一个简单要素图层，将名字命名为“等高线”，确定为线状地物。

通过MAPGIS绘制等值线图：
(一)如果是点线文件。

请参照如下步骤：
1、打开DTM分析子系统。

2、在DTM分析子系统中打开相应的点线文件。

3、然后处理点线文件，进行插值,提取高程点：
4、跳出属性设置对话框：
提点方式可以用默认。

选择好应对的高程数据域，然后确定。

5、离散数据网格化：
跳出设置对话框：
可以根据要求，选择对应的数据列(默认)
可以根据自己的要求，设置网格参数。

选择网格化方法，可以自己选择不同方法看效果如何。

其他默认即可。

设置输出网格文件。

确定
6、平面等值线图绘制：
跳出选择对话框：
选择刚才网格化的文件，打开。

跳出设置等值线绘制参数设置：
注意，可以点击等值层值，线参数，注记参数进行相应的设置。

制图幅面选择原始数据范围。

其他选项可以自己尝试。

然后确定。

结果就出来了：
我这是乱七八糟的一个线文件，所以结果也是乱七八糟的。

呵呵。

(二)如果是TXT或者是DA T文件。

1、直接离散数据网格化打开相应的需要网格化的文件：
TXT文档格式：(数据间用空格隔开，我不确定是否可以用其他符号隔开，没有去尝试。

) X Y 对应高程属性1 对应高程属性2 。

** *** *********** **********
……. ……………………
2、其后步骤相当于(一)中第5步至最后一步。

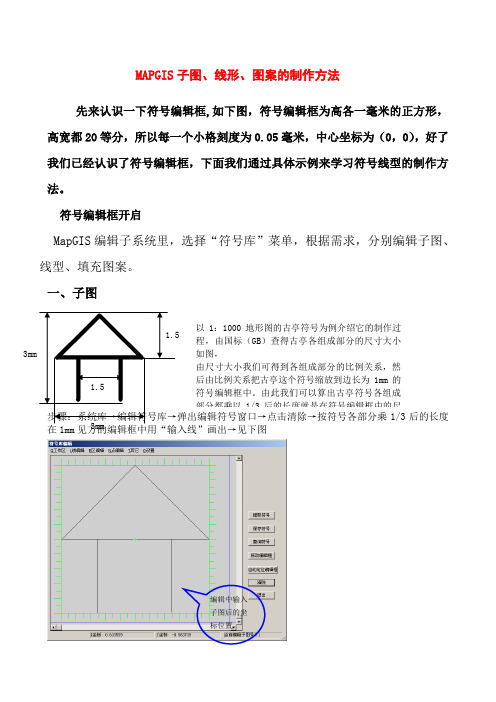

MAPGIS子图、线形、图案的制作方法MAPGIS子图、线形、图案的制作方法先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体示例来学习符号线型的制作方法。

符号编辑框开启MapGIS编辑子系统里，选择“符号库”菜单，根据需求，分别编辑子图、线型、填充图案。

步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm见方的编辑框中用“输入线”画出→见下图编辑中输入子图后的坐标位置。

注意：这里输入线的宽度就是最终输入子图的显示宽度，所以要注意线划的宽度确定符号线划的粗细。

也可以用键盘输入线画子图更为精确。

下一步：保存符号，“子图编号”缺省为最后一个序号。

也可以输入258以内的数来替换掉现有的子图符号。

“缺省颜色”为做子图所用颜色时，在下一步就是怎样在输入子图时确定子图的高和宽，可以把高和宽看成是比例系数，就是一毫米见方中的符号乘以多大的系数可得到国标（GB）规定尺寸大小，上面的古亭符号乘了1/3后缩放到了符号编辑框，同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。

还有一个注意的是：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。

二、线型线形的比例与尺寸确定方法与做子图相同，就不在叙述。

（以铁路线为例），基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。

用户可在符号编辑框中相对基线不同的位置作几个线形，在编辑中用这几个线型分别画几条线，还原显示后，观察线的坐标位置与显示位置的关系，这样可以更深一步理解基线。

下一步：保存线型，弹出如下窗口：线型号与辅助线型号决定线型在线型库中的一个线型。

假如铁路的线型号为169，铁路又分为窄轨铁路、建筑中铁路、一般铁路等，这些铁路线型就需要用辅助线型号分开。

主色替换是指假如做线型时，所画线有有两种不同的色，色号为1，2 如果这里主色中输1，则2号色为辅助颜色，在输入线确定参数时，线颜色的值可变换主色1号的值，辅助颜色可变换2号的色。

mapgis67制图的实⽤⽅法和处理技巧（转）mapgis67制图的实⽤⽅法和处理技巧⼀、如何将mapgis的图形插到word、excel、PowerPoint 中⾸先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word⽂档⾥。

⼆、空⼼字格式使⽤空⼼字时，字体采⽤相应字体编号的负数。

如：-3表⽰⿊体空⼼字。

三、合并区1、可以在屏幕上开⼀个窗⼝，系统就会将窗⼝内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先⽤菜单中的选择区功能将要合并的区拾取到，然后再使⽤合并区功能实现。

3、还可以先⽤光标单击⼀个区，然后按住 CTRL 键，在⽤光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下⾯整图变换中⽐例参数的X⽐例中输⼊-1或Y⽐例中输⼊-1后确定。

五、CAD转化为MAPGIS1．将CAD⽂件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“⽂件转换”。

3．输⼊中选择转⼊DXF⽂件，确定并复位4．保存点线⽂件（⾯⽆法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“⽂件转换”。

2．分别装⼊点线⽂件，复位并全选。

3．输出中选择“部分图形⽅式输⼊DXF”全选并确定。

4．打开保存的DXF⽂件，⽤CAD复位显⽰图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在⾥⾯点：⽂件--------数据输⼊--------转换数据类型（选JPG）---------添加⽂件---------转换转换后的格式为mapgis的msi影像⽂件！转换为ＭＳＩ⽂件格式后再在输⼊编辑⾥，导⼊后⽮量化。

⼋、在电脑⾥如何做剖⾯图，不⽤⼿画，⽽且精度更⾼！1、先把MAPGIS图⽣成JPG格式，在PHOTOSHOP中图像—图像⼤⼩—⽂挡⼤⼩中输⼊经过变化后的宽度和⾼度数字（根据剖⾯图的⽐例和JPG图的⽐例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖⾯线处于⽔平位置；3、在MAPGIS中插⼊裁剪旋转后光栅⽂件，新建线和点⽂件，以剖⾯线为⽔平的X轴，画垂直X轴的线为Y轴，以剖⾯线起点的位置为坐标原点，以剖⾯线起点的⾼程为起始Y轴刻度，在X和Y轴上标上相对应⽐例尺的刻度。

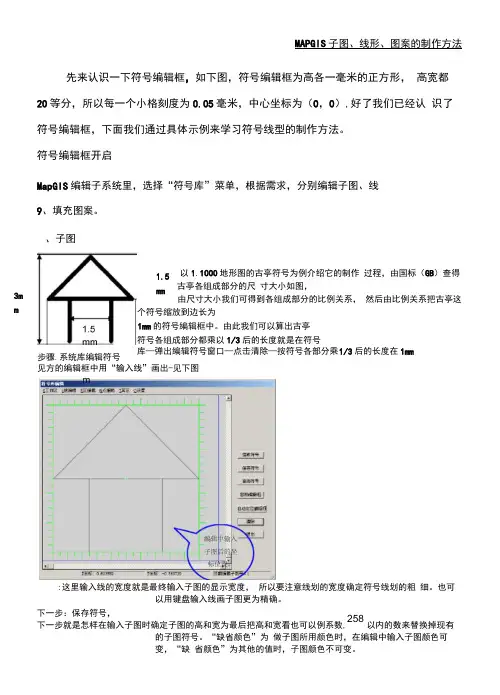

子图、线形、图案的制作方法先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体示例来学习符号线型的制作方法。

一、子图以1：1000地形图的古亭符号为例介绍它的制作过程，由国标（GB ）查得古亭各组成部分的尺寸大小如图， 由尺寸大小我们可得到各组成部分的比例关系，然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。

由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺寸，见左图3mm3mm1.5m1.5m步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm见方的编辑框中用“输入线”画出→见下图编辑中输入子图后的坐标位置。

注意：这里输入线的宽度就是最终输入子图的显示宽度，所以要注意线划的宽度确定符号线划的粗细。

也可以用键盘输入线画子图更为精确。

下一步：保存符号，“子图编号”缺省为最后一个序号。

也可以输入258以内的数来替换掉现有的子图符号。

“缺省颜色”为做子图所用颜色时，在编辑中输入子图颜色可变，“缺省颜色”为其他的值时，子图颜色不可变。

下一步就是怎样在输入子图时确定子图的高和宽，可以把高和宽看成是比例系数，就是一毫米见方中的符号乘以多大的系数可得到国标（GB）规定尺寸大小，上面的古亭符号乘了1/3后缩放到了符号编辑框，同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。

还有一个注意的是：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。

二、线型线形的比例与尺寸确定方法与做子图相同，就不在叙述。

（以铁路线为例），基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。

用户可在符号编辑框中相对基线不同的位置作几个线形，在编辑中用这几个线型分别画几条线，还原显示后，观察线的坐标位置与显示位置的关系，这样可以更深一步理解基线。
