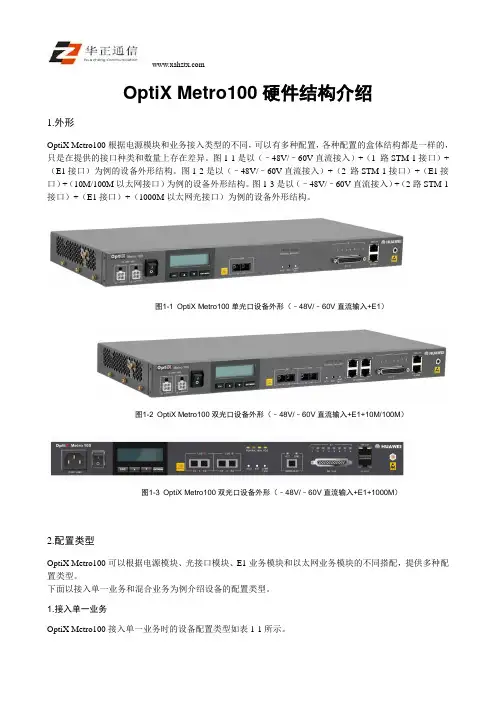

OptiX Metro100硬件结构介绍

1.外形

OptiX Metro100根据电源模块和业务接入类型的不同，可以有多种配置，各种配置的盒体结构都是一样的，只是在提供的接口种类和数量上存在差异。图1-1是以（–48V/–60V直流接入）+（1 路STM-1接口）+（E1接口）为例的设备外形结构。图1-2是以（–48V/–60V直流接入）+（2 路STM-1接口）+（E1接口）+（10M/100M以太网接口）为例的设备外形结构。图1-3是以（–48V/–60V直流接入）+（2路STM-1接口）+（E1接口）+（1000M以太网光接口）为例的设备外形结构。

图1-1 OptiX Metro100单光口设备外形（–48V/–60V直流输入+E1）

图1-2 OptiX Metro100双光口设备外形（–48V/–60V直流输入+E1+10M/100M）

图1-3 OptiX Metro100双光口设备外形（–48V/–60V直流输入+E1+1000M）

2.配置类型

OptiX Metro100可以根据电源模块、光接口模块、E1业务模块和以太网业务模块的不同搭配，提供多种配置类型。

下面以接入单一业务和混合业务为例介绍设备的配置类型。

1.接入单一业务

OptiX Metro100接入单一业务时的设备配置类型如表1-1所示。

电源模块 光接口模块 E1业务模块

10M/100M业务模块 单光口双纤SC/单纤双向SC 75 120

110V/220V √ √ － －

－ √ －

－ － √

–48V/–60V √ √ － －

－ √ －

－ － √

+24V √ √ － －

－ √ －

－ － √

表1-1 OptiX Metro 100接入单一业务时的设备配置类型

2. 同时接入E1业务和10M/100M以太网业务

OptiX Metro100同时接入E1业务和10M/100M以太网业务时的设备配置类型如错误！未找到引用源。所

接入设备维护操作指导书（传输篇）

第 1 页

接入设备维护操作指导书

（传输篇）

接入设备维护操作指导书（传输篇）

第 2 页 目 录

1 设备结构 .................................................................. 3

1.1 METRO1000设备 ............................................................ 3

1.1.1 总体结构 ............................................................ 3

1.1.2 正面板说明 .......................................................... 3

1.1.3 背面各部分说明 ...................................................... 4

1.1.4 Metro1000主控板接口功能 ............................................. 6

1.2 METRO100设备 ............................................................. 8

1.2.1 外形 ................................................................ 8

1.2.2 面板介绍 ............................................................ 8

1.2.3 系统结构 ........................................................... 10

metro1000配置命令

(二)OPTIX 155/622H（METRO1000） 命令行文件书写规范

1)批处理文件的第一行不能为空行,否则工作站的“sbsterm"软件不会提示“（Yes，No,or All）”。

2）登录网元（以网元ID为1为例)。注意登录语句前，要加上网元的ID号（PC网管）：

＃2：login：1，”nesoft”； ＃2表示登陆2号站点 1是用户名 NESOFT是密码

根据实际情况更改登陆站点

3）设置显示方式

：tm155a：false; 固定有

本条设置显示方式为false。如果设置为true，则会在每条命令下发后,产生一大串155A专有的返回码，比较难以理解，所以一般都下发此条命令。

4）停止性能监视

:per-set-endtime:15m＆24h，1990-0-0，0*0； 固定有

本条是为了避免有大量的性能事件上报，影响批处理文件的下发。如果有性能事件上报，应等上报停止后，再下发下一条命令。配置全部下发完,最后再启动性能监视.

5）初始化系统

:cfg-init〈sysall>; 清空SDH设备原有数据 固定有

6）设置网元参数

：cfg—set—nepara:nename="1— 市局”：device=sbs155a：gne=true；

gne=true;表示该站点为网关网元

gne=false;表示该站点为非网关网元

网元名统一为“ID-站名”,同一站点有多个网元,可以以“ID—站名（环1）”类似命名。155/622H的device为“sbs155a"。

7）创逻辑系统

：cfg—create—lgcsys:sys1&sys2；

8)定义逻辑系统名称

：cfg—set-sysname〈sys1〉： ”ring1”；

:cfg—set-sysname

注意逻辑系统名称一定要定义，否则网管上逻辑系统名称的显示可能异常。

逻辑系统的名称建议用该逻辑系统中光板连接方向命名：如果逻辑系统为环则命名为环的名称，为链则命名为对端站名称。

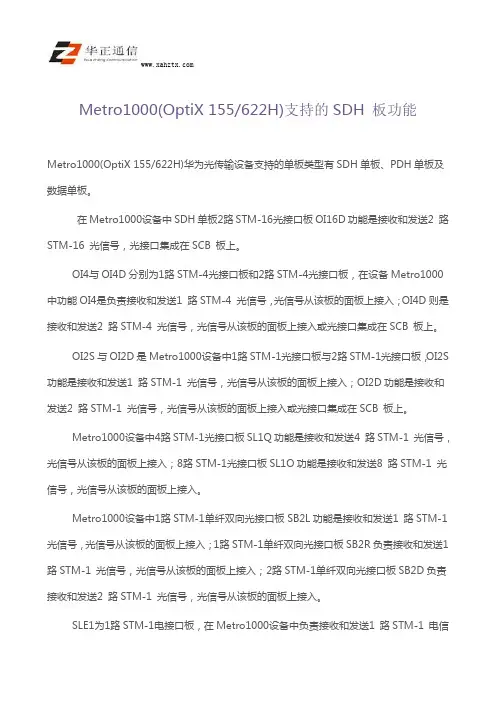

Metro1000(OptiX 155/622H)支持的SDH 板功能

Metro1000(OptiX 155/622H)华为光传输设备支持的单板类型有SDH单板、PDH单板及数据单板。

在Metro1000设备中SDH单板2路STM-16光接口板OI16D功能是接收和发送2 路STM-16 光信号，光接口集成在SCB 板上。

OI4与OI4D分别为1路STM-4光接口板和2路STM-4光接口板，在设备Metro1000中功能OI4是负责接收和发送1 路STM-4 光信号，光信号从该板的面板上接入；OI4D则是接收和发送2 路STM-4 光信号，光信号从该板的面板上接入或光接口集成在SCB 板上。

OI2S与OI2D是Metro1000设备中1路STM-1光接口板与2路STM-1光接口板，OI2S功能是接收和发送1 路STM-1 光信号，光信号从该板的面板上接入；OI2D功能是接收和发送2 路STM-1 光信号，光信号从该板的面板上接入或光接口集成在SCB 板上。

Metro1000设备中4路STM-1光接口板SL1Q功能是接收和发送4 路STM-1 光信号，光信号从该板的面板上接入；8路STM-1光接口板SL1O功能是接收和发送8 路STM-1 光信号，光信号从该板的面板上接入。

Metro1000设备中1路STM-1单纤双向光接口板SB2L功能是接收和发送1 路STM-1

光信号，光信号从该板的面板上接入；1路STM-1单纤双向光接口板SB2R负责接收和发送1

路STM-1 光信号，光信号从该板的面板上接入；2路STM-1单纤双向光接口板SB2D负责接收和发送2 路STM-1 光信号，光信号从该板的面板上接入。

SLE1为1路STM-1电接口板，在Metro1000设备中负责接收和发送1 路STM-1 电信

号，电信号从该板的面板上接入；2路STM-1电接口板SDE负责接收和发送2 路STM-1 电信号，电信号从该板的面板上接入。
