机房网络设备布线规范标准

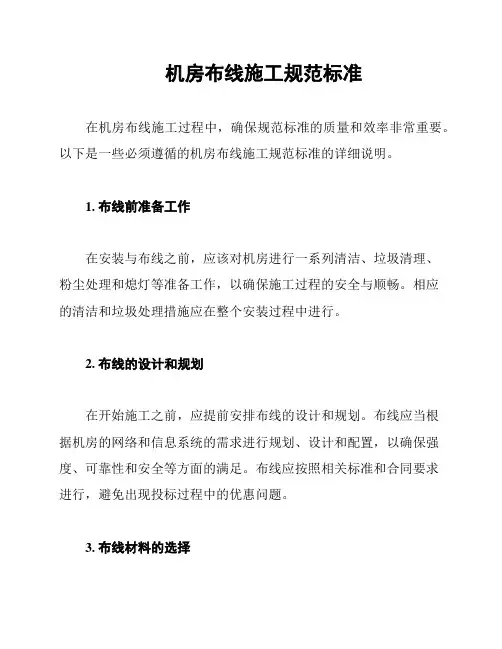

机房布线施工规范标准
在机房布线施工过程中，确保规范标准的质量和效率非常重要。

以下是一些必须遵循的机房布线施工规范标准的详细说明。

1. 布线前准备工作
在安装与布线之前，应该对机房进行一系列清洁、垃圾清理、
粉尘处理和熄灯等准备工作，以确保施工过程的安全与顺畅。

相应
的清洁和垃圾处理措施应在整个安装过程中进行。

2. 布线的设计和规划
在开始施工之前，应提前安排布线的设计和规划。

布线应当根
据机房的网络和信息系统的需求进行规划、设计和配置，以确保强度、可靠性和安全等方面的满足。

布线应按照相关标准和合同要求
进行，避免出现投标过程中的优惠问题。

3. 布线材料的选择
布线材料的选择应根据业主需求、设计规定、安全性和环保等方面的综合要求进行。

材料应选用符合国家标准和产业标准的优质材料，应符合机房的特定要求。

4. 布线工艺和施工要求
布线工艺和施工要求主要包括：线缆走向的确定、线缆铺设方式的确定、走道、天花板、地板等铺设工艺的进行、接头安装方法与接头固定等。

在施工过程中，应注意材料的搭配和位置的摆放，并避免安装过程中发生损失或不良影响。

5. 安装调试与验收
在机房布线安装之后，应进行调试、功能测试和人为破坏的抗性测试，以确认所有设备和工艺的可靠性和完整性。

验收程序应按照工程验收规范的要求来进行，以确保机房布线的质量。

根据上述机房布线施工规范标准，我们可以确保机房布线施工工作的质量和效率，为机房和网络信息的顺畅运行提供了保障。

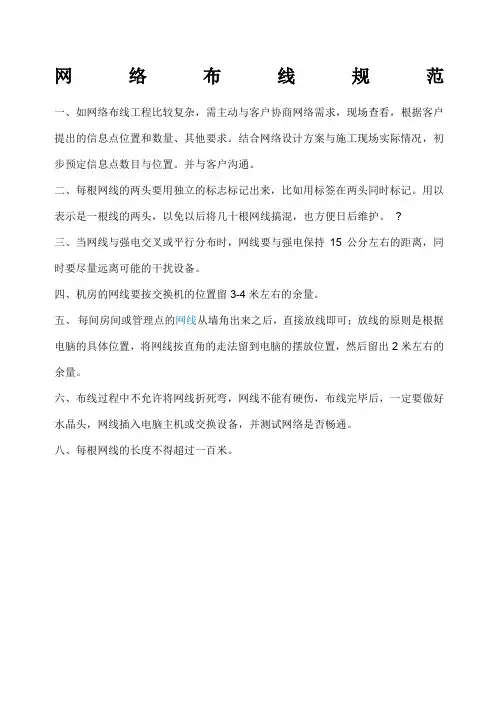

网络布线规范一、如网络布线工程比较复杂，需主动与客户协商网络需求，现场查看，根据客户提出的信息点位置和数量、其他要求。

结合网络设计方案与施工现场实际情况，初步预定信息点数目与位置。

并与客户沟通。

二、每根网线的两头要用独立的标志标记出来，比如用标签在两头同时标记。

用以表示是一根线的两头，以免以后将几十根网线搞混，也方便日后维护。

?
三、当网线与强电交叉或平行分布时，网线要与强电保持15公分左右的距离，同时要尽量远离可能的干扰设备。

四、机房的网线要按交换机的位置留3-4米左右的余量。

五、每间房间或管理点的网线从墙角出来之后，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出2米左右的余量。

六、布线过程中不允许将网线折死弯，网线不能有硬伤，布线完毕后，一定要做好水晶头，网线插入电脑主机或交换设备，并测试网络是否畅通。

八、每根网线的长度不得超过一百米。

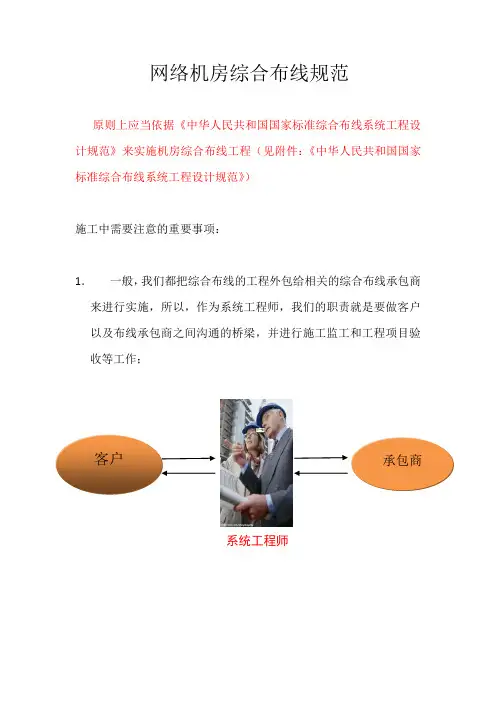

网络机房综合布线规范
原则上应当依据《中华人民共和国国家标准综合布线系统工程设计规范》来实施机房综合布线工程（见附件：《中华人民共和国国家标准综合布线系统工程设计规范》）
施工中需要注意的重要事项：
系统工程师
2． 施工过程当中，应当严格按照施工图来进行信息点的位置测算和布线规范；
3．
4. 拉线钱一定要把线理线一定要将线理顺；
5.
起；
6．一定要做好测试线路连通性测试；
7．布线时候最重要的是要做好线的对称标示，最好是能够对称用
标签机打标签做标记；
9．机柜安装布置图
10
—^。

机房布线规范目录机房布线规范1目录3第一章总则4第二章机房环境要求5第三章机架基本要求7第四章设备机架安装及摆放标准8第一节设备安装前要求8第二节机架加固与防震8第三节设备机架安装8第四节外围终端设备9第五节电缆走线架(走线槽道)9第五章机房线缆要求10第一节信号线缆布放要求10第二节电源线布放要求10第三节尾纤布放要求12第六章标签规范13第一节线缆标签格式13第二节设备标签17第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。

第二条本规范适用于机房，作为数据机房建设和管理相关依据。

第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。

第四条本规范的解释权所属有限公司网络部。

第五条本规范自发布之日起执行。

第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。

有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。

第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。

对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。

2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。

网络接入设备需具备安全隔离的能力。

3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。

第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。

第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。

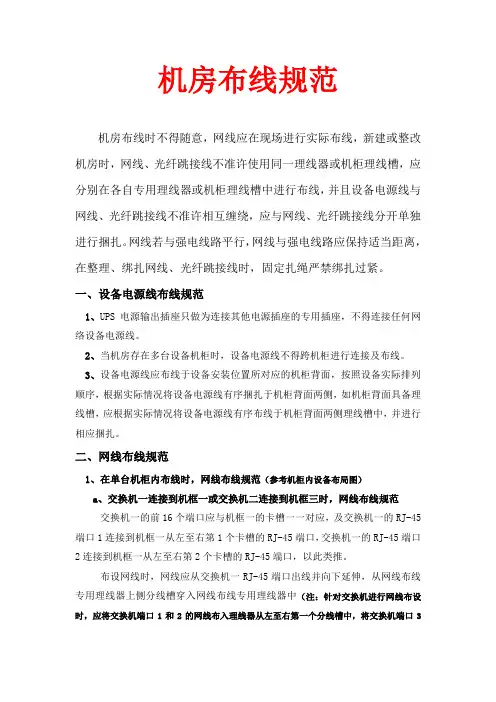

机房布线规范机房布线时不得随意，网线应在现场进行实际布线，新建或整改机房时，网线、光纤跳接线不准许使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线，并且设备电源线与网线、光纤跳接线不准许相互缠绕，应与网线、光纤跳接线分开单独进行捆扎。

网线若与强电线路平行，网线与强电线路应保持适当距离，在整理、绑扎网线、光纤跳接线时，固定扎绳严禁绑扎过紧。

一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座，不得连接任何网络设备电源线。

2、当机房存在多台设备机柜时，设备电源线不得跨机柜进行连接及布线。

3、设备电源线应布线于设备安装位置所对应的机柜背面，按照设备实际排列顺序，根据实际情况将设备电源线有序捆扎于机柜背面两侧，如机柜背面具备理线槽，应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中，并进行相应捆扎。

二、网线布线规范1、在单台机柜内布线时，网线布线规范（参考机柜内设备布局图）a、交换机一连接到机框一或交换机二连接到机框三时，网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应，及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口，以此类推。

布设网线时，网线应从交换机一RJ-45端口出线并向下延伸，从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中（注：针对交换机进行网线布设时，应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中，将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口（注：针对机框进行网线布设时，应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中，将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中，以此类推），交换机二连接到机框三，布线规则同理。

b、交换机一或二连接到机框二时，网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应，及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口，以此类推。

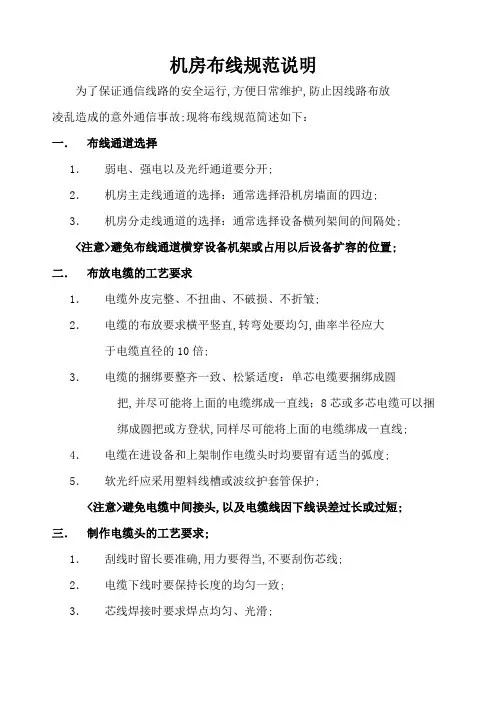

机房布线规范说明
为了保证通信线路的安全运行,方便日常维护,防止因线路布放
凌乱造成的意外通信事故;现将布线规范简述如下：
一．布线通道选择
1．弱电、强电以及光纤通道要分开;
2．机房主走线通道的选择：通常选择沿机房墙面的四边;
3．机房分走线通道的选择：通常选择设备横列架间的间隔处;
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置; 二．布放电缆的工艺要求
1．电缆外皮完整、不扭曲、不破损、不折皱;
2．电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大
于电缆直径的10倍;
3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆
把,并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆
绑成圆把或方登状,同样尽可能将上面的电缆绑成一直线;
4．电缆在进设备和上架制作电缆头时均要留有适当的弧度;
5．软光纤应采用塑料线槽或波纹护套管保护;
<注意>避免电缆中间接头,以及电缆线因下线误差过长或过短; 三．制作电缆头的工艺要求;
1．刮线时留长要准确,用力要得当,不要刮伤芯线;
2．电缆下线时要保持长度的均匀一致;
3．芯线焊接时要求焊点均匀、光滑;
<注意>避免下线时电缆长度不一、避免虚焊;。

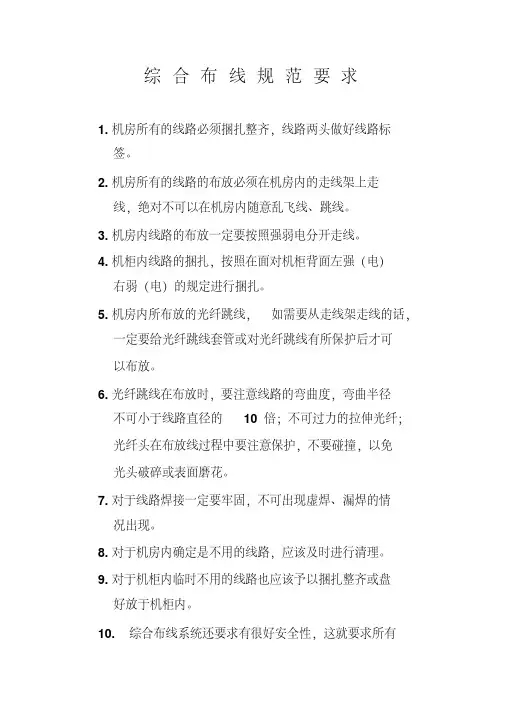

综合布线规范要求1.机房所有的线路必须捆扎整齐，线路两头做好线路标签。

2.机房所有的线路的布放必须在机房内的走线架上走线，绝对不可以在机房内随意乱飞线、跳线。

3.机房内线路的布放一定要按照强弱电分开走线。

4.机柜内线路的捆扎，按照在面对机柜背面左强（电）右弱（电）的规定进行捆扎。

5.机房内所布放的光纤跳线，如需要从走线架走线的话，一定要给光纤跳线套管或对光纤跳线有所保护后才可以布放。

6.光纤跳线在布放时，要注意线路的弯曲度，弯曲半径不可小于线路直径的10 倍；不可过力的拉伸光纤；光纤头在布放线过程中要注意保护，不要碰撞，以免光头破碎或表面磨花。

7.对于线路焊接一定要牢固，不可出现虚焊、漏焊的情况出现。

8.对于机房内确定是不用的线路，应该及时进行清理。

9.对于机柜内临时不用的线路也应该予以捆扎整齐或盘好放于机柜内。

10.综合布线系统还要求有很好安全性，这就要求所有的线缆都要进行端接，即使不用的线对也要做好端接.11.综合布线系统必须遵循的原则是可靠性，这就要求采用经过国际认证的线缆进行布线。

12.在综合布线系统中网线与强电线缆要隔开至少18CM，最好不要与强电线缆长距离并行，尽量少交叉，必要时使用屏蔽双绞线。

办公室卫生管理制度一、主要内容与适用范围1．本制度规定了办公室卫生管理的工作内容和要求及检查与考核。

2．此管理制度适用于本公司所有办公室卫生的管理二、定义1．公共区域：包括办公室走道、会议室、卫生间，每天由行政文员进行清扫；2．个人区域：包括个人办公桌及办公区域由各部门工作人员每天自行清扫。

1. 公共区域环境卫生应做到以下几点：1）保持公共区域及个人区域地面干净清洁、无污物、污水、浮土，无死角。

2）保持门窗干净、无尘土、玻璃清洁、透明。

3）保持墙壁清洁，表面无灰尘、污迹。

4）保持挂件、画框及其他装饰品表面干净整洁。

5）保持卫生间、洗手池内无污垢，经常保持清洁，毛巾放在固定（或隐蔽）的地方。

6）保持卫生工具用后及时清洁整理，保持清洁、摆放整齐。

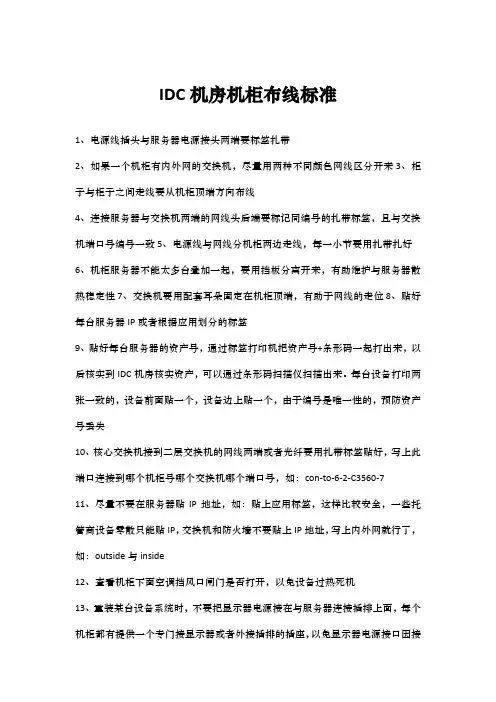

IDC机房机柜布线标准
1、电源线插头与服务器电源接头两端要标签扎带
2、如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来
3、柜子与柜子之间走线要从机柜顶端方向布线
4、连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致
5、电源线与网线分机柜两边走线，每一小节要用扎带扎好
6、机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性
7、交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8、贴好每台服务器IP或者根据应用划分的标签
9、贴好每台服务器的资产号，通过标签打印机把资产号+条形码一起打出来，以后核实到IDC机房核实资产，可以通过条形码扫描仪扫描出来。

每台设备打印两张一致的，设备前面贴一个，设备边上贴一个，由于编号是唯一性的，预防资产号丢失
10、核心交换机接到二层交换机的网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号哪个交换机哪个端口号，如：con-to-6-2-C3560-7
11、尽量不要在服务器贴IP地址，如：贴上应用标签，这样比较安全，一些托管商设备零散只能贴IP，交换机和防火墙不要贴上IP地址，写上内外网就行了，如：outside与inside
12、查看机柜下面空调挡风口闸门是否打开，以免设备过热死机
13、重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电.
14、日常重整资源时，会不经意碰到网线或电源线导致设备down掉，所以在处理过程区间或临走时关机柜，要多观察交换机的端口是不是都是亮着的。

网络布线规范
一、每根网线的两头要用独立的标志标记出来,比如用白色的标签在两头同时标记“A1”,用以表示是一根线的两头,两头标签一致,如遇多层建筑,标签为“A—B”方式,“A”为楼层数,“B”为网孔号,如2楼的20号网线,标签为“2—20”,单层建筑楼层数可以忽略;若只有一排房间编号由“从东向西”“从南向北”进行编号;若有两排房间,如果是东西走向,就从东南房间顺时针进行编号；如果是南北走向,就从西南房间顺时针编号;
二、布线过程中不允许将网线折死弯,网线不能有硬伤,一定要爱护网线,比如将网线捆好,不要踩网线,搬运东西的时候不要砸到网线等;三、工程采用的网线是超五类非屏蔽式双绞线,品牌可采用AMP、阿尔卡特、朗讯等品牌;
四、当网线与强电交叉或平行分布时,不能将网络线路和电源线路铺设在同一管槽内,也不能将网线与电源穿入同一墙面孔内;
五、机房的网线要按交换机的位置留2米左右的余量;
六、机房到每个网点的网线,中间不能有接头,不能折死弯,不能被挤压,
安装RJ45模块,如不用RJ45模块,直接放线即可；放线的原则是根据电脑的具体位置,将网线按直角的走法留到电脑的摆放位置,然后留出1米左右的余量;
七、每根网线的长度不得超过一百米,以防衰减;
光缆标签规范
一、光缆盒上标注明确光缆另一端的地点;
二、光缆尾纤上两端标明光缆的走向;
三、光缆在机柜中整齐走向;
四、光缆编号,以设备管理系统的为准;交换机标签规范
一、交换机管理地址;
二、交换机安装位置;
三、交换机编号,以设备管理系统的为准;。

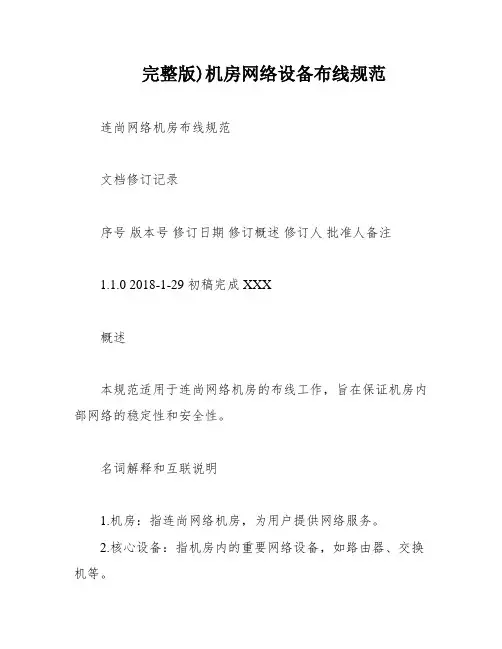

完整版)机房网络设备布线规范连尚网络机房布线规范文档修订记录序号版本号修订日期修订概述修订人批准人备注1.1.0 2018-1-29 初稿完成 XXX概述本规范适用于连尚网络机房的布线工作，旨在保证机房内部网络的稳定性和安全性。

名词解释和互联说明1.机房：指连尚网络机房，为用户提供网络服务。

2.核心设备：指机房内的重要网络设备，如路由器、交换机等。

3.内网接入：指用户在机房内使用网络的接入方式，如有线接入、Wi-Fi接入等。

4.互联：指机房内部网络和外部网络的连接。

机房内布线规范3.1 核心设备布线规范1.核心设备应尽量集中放置，以便管理和维护。

2.核心设备的布线应采用高品质的网线，且长度不宜过长。

3.核心设备的布线应避免与电源线、电缆线等混合布线，以免产生干扰。

3.2 内网接入布线规范1.内网接入的布线应采用高品质的网线，且长度不宜过长。

2.内网接入的布线应避免与电源线、电缆线等混合布线，以免产生干扰。

3.内网接入的布线应根据用户需求进行布置，避免出现拥堵或混乱的情况。

IDC核心网络设备中，尤其是内网核心设备，与TOR互联数量较多，因此需要布放大量光纤。

光纤布放必须整齐，不能混乱，机柜内布线美观是网络设备布线规范中的重点之一。

光纤布放的示意图如下：光纤从设备的左侧或右侧垂直布放，布放的地方不能挡住网络设备进出风口。

光纤每隔一段距离用扎带进行捆绑（注：不能用白色固定扎带），但不能捆得太紧，弯曲度不能太大，通常约为110度，要能够松放自如，并贴好标签，插到设备端口上后尽量不要将标签挡住，留有一定长度空间方便拔插光纤。

在内网接入布线规范中，内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G-AOC线缆下联至服务器。

ILO交换机1G或10G端口上联到管理网核心，千兆端口下联服务器，每个机柜内大致放置18台服务器。

光纤和网线布放的示意图如下：内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。

机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。

综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。

下面就机房综合布线的规范进行详细介绍。

1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。

机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。

2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。

布线应避免与电源线、高压线等干扰源交叉。

布线路径应有足够的空间，便于维护和管理。

3.布线标准机房的综合布线应符合国家和行业的相关标准。

比如，布线应采用统一的色彩标准，便于标识和识别。

布线应按照标准分类，比如数据线、电源线、控制线等。

4.布线材料选择机房综合布线时，应选择质量可靠的材料。

比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。

同时，材料的选择要符合国家和行业的相关要求。

5.接地处理机房综合布线时，应进行有效的接地处理。

接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。

6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。

测试内容包括网络连通性、线缆信号传输性能等。

测试结果应符合规定的标准。

7.标识和记录机房综合布线完成后，应进行标识和记录。

每根线缆、插座等都应贴上标签，并记录在档案中。

这样，在维护和管理时能够快速定位和处理问题。

8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。

比如，定期检查和清洁布线，定期更换老化的线缆和插座。

维护和管理工作要有相应的计划和记录。

综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。

只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。

以上是机房综合布线规范的相关内容，希望对您有所帮助。

IDC机房机柜布线标准
1.电源线插头与服务器电源接头两端要标签扎带
2.如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来
3.柜子与柜子之间走线要从机柜顶端方向布线
4.连接服务器与交换机两端的网线头后端要粘贴网线标签，且与交换机端口号编号一致
5.电源线与网线分机柜两边走线，每一小节要用扎带扎好
6.机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性
7.交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8.交换机上面必须安装网线理线架，有助于网线的整理
9.贴好每台服务器的设备标签，设备前后都需粘贴，标签内容包含：内网IP地址、设备编号、机柜号及所占U位
10.核心交换机接到二层交换机的网线两端或者光纤要用粘贴网线标签，写上此端口连接到哪个机柜号哪个交换机哪个端口号
11.只能在服务器标明内网IP地址
12.查看机柜前冷通道通风地板是否打开，以免设备过热死机
13.重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每3个机柜都有提供一个专门供调试的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电
14.日常重整资源时，会不经意碰到网线或电源线导致设备down掉，所以在处理过程中胆大心细，要多观察交换机的端口是不是都是亮着的。

机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。

强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供给电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。

一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。

电源线和信号线穿插时，会对信号线产生干扰。

1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装结实。

1. 2、综合布线系统整体技术要求A、线缆类〔a〕六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。

芯线对数：4 对电缆外皮：低烟无卤外皮。

符合 IEC61034，IEC60754 标准。

标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国标准，并符合国际第三方测试实验室。

〔如 ETL/3P〕带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) (100 - 250 MHz)---(100 ± 20) 〔b〕多模光缆规格：室光缆：低烟无卤外护套〔束状软光缆〕标准：50\125µm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大3.0dB\1.0dB850\1300nm光缆 10G 传输应用要求支持距离达 150 米。

网络布线标准
一、每根网线的两头要用独立的标志标记出来,比方用白色的标签在两头同时标记
“A1〞,用以表示是一根线的两头,两头标签一致,如遇多层建筑,标签为“ A-B〞方式, “A〞为楼层数,"B' ?为网孔号,如2楼的20号网线,标签为“ 2—20〞,单层建筑楼层数
可以忽略.假设只有一排房间编号由“从东向西〞“从南向北〞进行编号.假设有两排房间,如果是东西走向,就从东南房间顺时针进行编号；如果是南北走向,就从西南房间顺时针编号.
二、布线过程中不允许将网线折死弯,网线不能有硬伤,一定要保护网线,比方将网线捆好,不要踩网线,搬运东西的时候不要砸到网线等.三、工程采用的网线是超五类非屏蔽式双绞线,品牌可采用AMP阿尔卡特、朗讯等品牌.？
四、当网线与强电交叉或平行分布时, 不能将网络线路和电源线路铺设在同一管槽内, 也不能将网线与电源穿入同一墙面孔内.
五、机房的网线要按交换机的位置留2米左右的余量.？
六、机房到每个网点的网线,中间不能有接头,不能折死弯,不能被挤压,
安装RJ45模块,如不用RJ45模块,直接放线即可；放线的原那么是根据电脑的具体位置,
将网线按直角的走法留到电脑的摆放位置,然后留出1米左右的余量.？
七、每根网线的长度不得超过一百米,以防衰减.
光缆标签标准
光缆盒上标注明确光缆另一端的地点
光缆尾纤上两端标明光缆的走向
三、光缆在机柜中整洁走向.
四、光缆编号,以设备治理系统的为准. 交换机标签标准
一、交换机治理地址.
二、交换机安装位置.
三、交换机编号,以设备治理系统的为准。

网络布线规范网络布线规范是指在建筑物内进行网络布线时需要遵循的一系列规范和标准，以确保网络连接的稳定性、安全性和可靠性。

下面是一份网络布线规范的大致内容，供参考：一、网络布线前的准备工作：1. 确定布线区域的位置和范围，包括机房、办公区域、会议室等。

2. 确定网络布线的需求，包括电缆数量、长度以及支持的网络速度等。

3. 编制详细的网络布线计划，并与相关部门进行沟通和协调。

二、网络布线的材料选择：1. 选择符合国家相关标准的优质电缆，比如Cat6或者Cat6A标准的双绞线。

2. 选择合适的网络设备，如交换机、路由器、光纤设备等。

3. 选择合适的配件，如插座、电源线、连接头等。

三、网络布线的规范要求：1. 电缆沟槽应按照相关标准进行布置，避免与电源线、照明线等干扰源交叉。

2. 电缆的路径应尽量避免与其他信号干扰源接触，如高压电线、电磁设备等。

3. 电缆应保持一定的弯曲半径，避免过度弯曲导致信号传输不畅。

4. 电缆应固定在支架或电缆托盘上，避免晃动和杂乱。

四、网络布线的连接方法：1. 电缆的连接头应采用推荐的标准，如RJ-45，每个连接头应进行测试确保质量。

2. 电缆的连接头应保持干净和整洁，避免积尘和杂物导致质量下降。

3. 电缆的连接头应正确安装和连接，避免接触不良或插拔不到位。

五、网络布线的测试和验收：1. 在网络布线完成后，应进行测试和调试，确保网络连接的质量和速度。

2. 进行网络连通性测试，包括Ping测试、网速测试、带宽测试等。

3. 进行网络安全性测试，检查可能存在的漏洞和安全问题。

4. 进行网络布线的验收，整理文档和报告，确保符合设计要求和标准。

六、网络布线的维护和管理：1. 定期检查网络布线的状态和连接质量，发现问题及时解决。

2. 定期清洁和维护电缆连接头和设备，确保良好的信号传输。

3. 记录网络布线的维护情况和变更记录，方便后续管理和改进。

综上所述，网络布线规范是确保网络连接质量和可靠性的重要步骤，需要严格按照相关标准进行操作和管理。

机房集装架布线规范1. 前言机房是企业或组织内部的核心设施之一，用于承载和运行各种服务器、网络设备和数据存储设备。

机房集装架布线是机房建设中至关重要的一部分，不仅影响到设备的性能和可靠性，还关系到机房的可维护性和可扩展性。

本文档旨在规范机房集装架布线的要求和步骤，以确保机房的正常运行和设备的稳定性。

2. 设备排列在机房集装架布线之前，首先需要合理地排列设备，以确保布线的顺畅和设备的通风散热。

以下是设备排列的几条基本原则：•机房的主要设备应按照功能或类别分区排列，例如服务器区、网络设备区和存储设备区等。

•设备之间应保留足够的间距，以方便布线和维护，并确保设备良好的通风和散热。

•设备应按照设备规格和重量从上到下排列，重量大的设备应放置在底部，轻量的设备放置在顶部。

3. 集装架选择机房集装架是支撑设备的重要基础，选用合适的集装架对设备的稳定性和可维护性至关重要。

以下是集装架的选择原则：•集装架的负载能力应满足所有设备的需求，并留有一定的余量。

•集装架的结构应稳定，具备良好的抗震性能。

•集装架的尺寸应适应机房的空间，能够容纳所需设备，并保留足够的通道空间。

•集装架应具备良好的可调节性，以便于调整设备的位置和高度。

4. 布线规范机房集装架的布线应按照以下规范进行：4.1. 电源布线•电源线应使用符合国家标准的电线，具备良好的绝缘性能。

•电源线应保持一定的水平或垂直距离，避免与其他信号线交叉或干扰。

•电源线应使用合适的长度，不得过长或过短，以防止电源线过度张拉或过度松弛。

4.2. 网络布线•网络线应使用具备良好抗干扰能力的五类或五类以上网线。

•网络线应保持一定的距离，避免与电源线、传感器线等干扰信号线交叉布线。

•网络线应避免过长或过短，过长会导致信号衰减，过短会增加信号干扰。

4.3. 信号线布线•不同类型的信号线应分开布线，以避免干扰。

•信号线应保持一定的距离，避免与电源线、网络线等产生电磁干扰。

•信号线应使用合适的长度，过长会增加信号衰减，过短会增加信号干扰。

机房布线标准
在进行机房布线时，需要遵循一定的标准和规范，以确保网络设备的正常运行和数据传输的稳定性。

机房布线标准是指在机房内进行网络布线时所需遵循的技术规范和操作流程。

下面将详细介绍机房布线标准的相关内容。

首先，机房布线标准要求在进行布线前需充分考虑机房的布局和结构，合理规划布线线路，避免出现混乱的布线情况。

在进行布线时，需要根据机房的实际情况设计合理的布线路径，避免布线过程中对其他设备和线路造成影响，确保布线的整体美观和稳定性。

其次，机房布线标准要求使用优质的布线材料和设备，确保网络信号传输的稳定性和可靠性。

在选择布线材料时，应该考虑到机房环境的特殊性，选择耐高温、耐磨损、抗干扰能力强的材料，以适应机房内的复杂工作环境。

此外，布线设备的选用也要符合相关标准，保证设备的质量和性能达到要求。

另外，机房布线标准要求布线过程中严格按照相关规范进行操作，确保布线的质量和安全性。

在进行布线时，需要严格按照标准的布线流程和操作规范进行，避免出现错误和疏漏，确保布线的稳定性和可靠性。

同时，还要对布线过程进行严格的检测和验收，确保布线质量符合标准要求。

最后，机房布线标准要求在布线完成后进行详细的标识和记录，以便后期维护和管理。

在布线完成后，需要对布线线路进行详细的标识和记录，包括布线路径、布线材料、设备型号、接线方式等信息，以便后期维护和管理人员能够快速准确地找到和处理问题。

总之，机房布线标准是机房布线过程中需要严格遵循的技术规范和操作流程，确保布线质量和安全性。

只有严格按照标准要求进行操作，才能保证机房布线的稳定性和可靠性，提高网络设备的运行效率和数据传输的稳定性。

连尚网络机房布线规范文档修订记录连尚网络机房布线规范 (1)1.概述 (4)2.名词解释和互联说明 (5)3.机房内布线规范 (6)3.1 核心设备布线规范 (7)3.2 内网接入布线规范 (7)3.3 桥架内布线规范 (8)3.4 机柜内布线规范 (9)3.4 线缆标签规范 (11)1.概述随着连尚业务的不断发展，IDC规模越来越大。

为了提高连尚IDC新到网络设备上线交付时间及效率，，对机房的光纤和网线布放方面提出了更高的要求与标准，文档中总结规划了相对更符合当下IDC网络设备布线规范操作及验收标准方面的具体解决方案。

此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范，统一网络建设布线验收标准。

2.名词解释和互联说明机房网络互联拓扑：TOR：内网接入交换机，1U的盒式网络设备，配备48个10G光口和4个40G光口；10G光口用AOC线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入；●ILO：服务器ILO接入交换机，亦称管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口，48个电口下联服务器千兆网口和网络设备MGMT端口；光口用10G多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入；●内网核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备；●数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输（专线），10G光口通过10G多模光纤连接统一接入接出设备；●统一接入接出设备：类似于NAT转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步；●外网核心：外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界；●外网边界：与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；●10G－AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；●管理网线：六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接；3.机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。

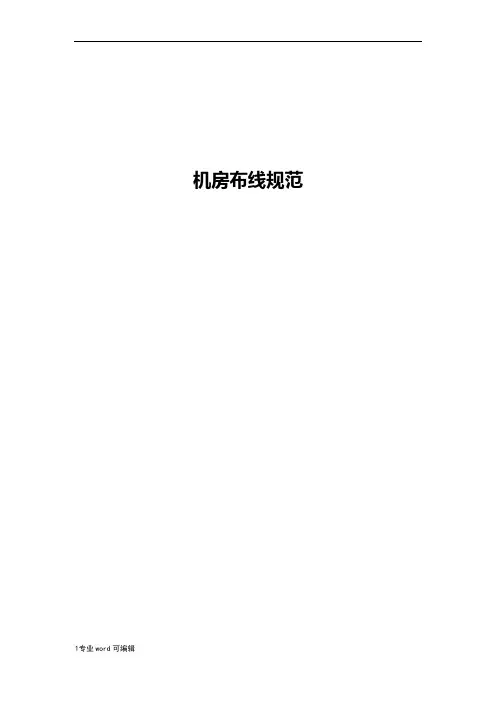

机房布线规范
机房布线规范是指在机房内进行电力、通信、网络等线缆布线时需要遵循的规范和标准。

正确的机房布线规范可以确保机房内的设备运行稳定、高效，提高机房的安全性和可靠性。

下面是机房布线规范的一些要点，供参考。

1.布线前需进行规划和设计，确定机房内的设备和线缆的位置，避免线缆交叉和过长的布线距离。

2.机房内应设置线缆走廊或走堆道，以便于线缆的维护和更换。

3.不同类型的线缆应分开布线，如电力线、通信线、网络线等，在布线过程中，要与其他线缆保持一定的距离，尽量减小电磁干扰。

4.布线时需考虑线缆的安全和防火性能，尽量避免线缆直接接
触热源和明火。

5.线缆在布线过程中应保持一定的弯曲半径，避免弯曲过大导
致线缆损坏。

6.线缆应固定牢固，固定件应使用耐火、耐腐蚀的材料，保证
线缆的稳定性和连接的可靠性。

7.布线时，应遵守线缆的最大使用长度，避免线缆过长导致信
号衰减。

8.机房内的不同功能区域的线缆应进行归属和标识，便于管理和维护。

9.机房内应设置良好的接地系统，确保设备的安全运行。

10.在布线完成后，应进行线缆的测试和验收，确保线缆连接的可靠性和稳定性。

以上是机房布线规范的一些要点，希望对您有所帮助。

在实际布线过程中，还需参考相关的国家和行业标准，以确保机房内的线缆布线符合规范和要求。

网络布线规范之欧侯瑞魂创作
一、每根网线的两头要用独立的标记标识表记标帜出来，比方用白色的标签在两头同时标识表记标帜“A1”，用以暗示是一根线的两头，两头标签一致，如遇多层建筑，标签为“A—B”方式，“A”为楼层数，“B”为网孔号，如2楼的20号网线，标签为“2—20”，单层建筑楼层数可以忽略。

若只有一排房间编号由“从东向西”“从南向北”进行编号。

若有两排房间，如果是东西走向，就从东南房间顺时针进行编号；如果是南北走向，就从西南房间顺时针编号。

二、布线过程中不允许将网线折死弯，网线不克不及有硬伤，一定要爱护网线，比方将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等。

三、工程采取的网线是超五类非屏蔽式双绞线，品牌可采取AMP、阿尔卡特、朗讯等品牌。

四、当网线与强电交叉或平行分布时，不克不及将网络线路和电源线路铺设在同一管槽内，也不克不及将网线与电源穿入同一墙面孔内。

五、机房的网线要按交换机的位置留2米左右的余量。

六、机房到每个网点的网线，中间不克不及有接头，不克不
及折死弯，不克不及被挤压，
装置RJ45模块，如不必RJ45模块，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出1米左右的余量。

七、每根网线的长度不得超出一百米，以防衰减。

光缆标签规范
一、光缆盒上标注明确光缆另一端的地点。

二、光缆尾纤上两端标明光缆的走向。

三、光缆在机柜中整齐走向。

四、光缆编号，以设备管理系统的为准。

交换机标签规范
一、交换机管理地址。

二、交换机装置位置。

三、交换机编号，以设备管理系统的为准。
