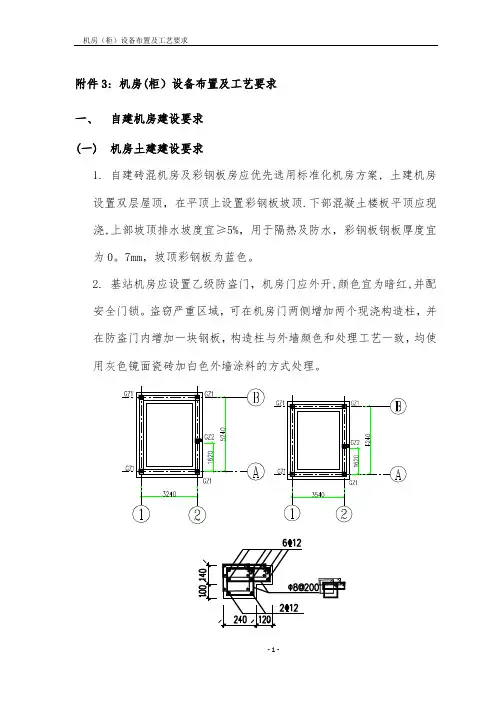

附件3: 机房(柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶.下部混凝土楼板平顶应现浇,上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0。
7mm，坡顶彩钢板为蓝色。
2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红,并配安全门锁。
盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。
图1—1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0。
3m明装，空调插座底距地1.8米明装.4.机房内建设照明度(在离地面0。
8米水平面上）应为150-200LX。
可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。
5.自建机房梁下净高宜为3米，机房应密封，防尘.6.不建议在基站建设围墙，土建机房不得建设围墙。
在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。
围墙推荐做法如下图所示:参照国标图集《室外工程》12J003选用。
院内地坪做法（由下到上）：素土夯实;100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。
7.空调应根据通信设备的安装情况分期装机 ,空调出风口应朝向设备的进风侧,达到“先冷设备,再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。
(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1—2，受地理环境影响,可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边,馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。
表1-1 自建机房规格选型图1-1 机房（3。
3＊4m）共享模式总平布置示意图图1—2 机房（3*5m）共享模式总平布置示意图图1-3 3。
