SOCAY硕凯双向瞬变管SMDJ18CA型号

SpecialistofOvervoltageProtector

-1-SOCAY瞬态抑制器SMDJ33型号详解硕凯电子（Sylvia）一、应用范围TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

二、型号标识

三、最大额定值SpecialistofOvervoltageProtector

-

2-Notes:1.Non-repetitivecurrentpulse,perFig.3andderatedaboveTA=25°CperFig.2.2.Mountedon5.0mmx5.0mm(0.03mmthick)CopperPadstoeachterminal.3.8.3mssinglehalfsine-wave,orequivalentsquarewave,Dutycycle=4pulsesperminutesmaximum.4.VF<3.5VforVBR<200VandVF<6.5VforVBR>201V.

四、单向功能原理图

五、UL认证编号

六、产品图SpecialistofOvervoltageProtector

-3-七、峰值浪涌

八、应用英文TVSdevicesareidealfortheprotectionofI/Ointerfaces,VCCbusandothervulnerablecircuitsusedinTelecom,Computer,IndustrialandConsumerelectronicapplications.

九、产品特性1、为表面安装应用优化电路板空间2、低泄漏3、单向单元4、玻璃钝化结5、低电感6、优良的钳位能力SpecialistofOvervoltageProtector

-4-7、3000W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps9、典型的，在电压高于12V时，反向漏电流小于5μA10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%xVbr@25°Cx△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDECJESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)

SpecialistofOvervoltageProtector

-1-瞬态抑制器SMF6.0CA型号特性硕凯电子（Sylvia）一、SMF系列描述TheSMFseriesisdesignedspecificallytoprotectsensitiveelectronicequipmentfromvoltagetransientsinducedbylightningandothertransientvoltageevents.二、最大额定值三、功能图四、产品特性SpecialistofOvervoltageProtector

-2-1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%xVbr@25°Cx△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDECJESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)五、产品图SpecialistofOvervoltageProtector

-3-六、曲线图七、峰值浪涌SpecialistofOvervoltageProtector-4-八、包装数量九、编带说明十、产品应用TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

全业电子SpecialistofOvervoltageProtectorqysemi

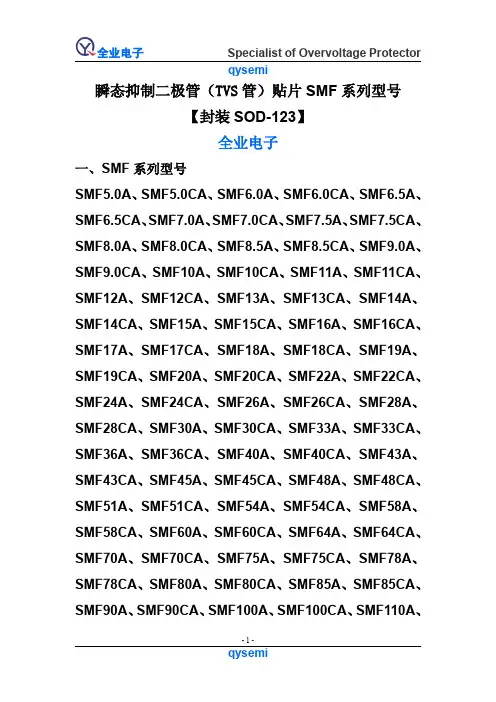

qysemi-1-瞬态抑制二极管（TVS管）贴片SMF系列型号【封装SOD-123】全业电子一、SMF系列型号SMF5.0A、SMF5.0CA、SMF6.0A、SMF6.0CA、SMF6.5A、SMF6.5CA、SMF7.0A、SMF7.0CA、SMF7.5A、SMF7.5CA、SMF8.0A、SMF8.0CA、SMF8.5A、SMF8.5CA、SMF9.0A、SMF9.0CA、SMF10A、SMF10CA、SMF11A、SMF11CA、SMF12A、SMF12CA、SMF13A、SMF13CA、SMF14A、SMF14CA、SMF15A、SMF15CA、SMF16A、SMF16CA、SMF17A、SMF17CA、SMF18A、SMF18CA、SMF19A、SMF19CA、SMF20A、SMF20CA、SMF22A、SMF22CA、SMF24A、SMF24CA、SMF26A、SMF26CA、SMF28A、SMF28CA、SMF30A、SMF30CA、SMF33A、SMF33CA、SMF36A、SMF36CA、SMF40A、SMF40CA、SMF43A、SMF43CA、SMF45A、SMF45CA、SMF48A、SMF48CA、SMF51A、SMF51CA、SMF54A、SMF54CA、SMF58A、SMF58CA、SMF60A、SMF60CA、SMF64A、SMF64CA、SMF70A、SMF70CA、SMF75A、SMF75CA、SMF78A、SMF78CA、SMF80A、SMF80CA、SMF85A、SMF85CA、SMF90A、SMF90CA、SMF100A、SMF100CA、SMF110A、全业电子SpecialistofOvervoltageProtectorqysemi

qysemi-2-SMF110CA、SMF120A、SMF120CA、SMF130A、SMF130CA、SMF140A、SMF140CA、SMF150A、SMF150CA、SMF160A、SMF160CA、SMF170A、SMF170CA、SMF180A、SMF180CA、SMF190A、SMF190CA二、SMF系列产品图及封装形式SOD-123三、SMF系列功能图全业电子SpecialistofOvervoltageProtectorqysemi

SpecialistofOvervoltageProtector

-1-硕凯SOCAY静电二极管ESDXXV52D-A係列型号硕凯电子（Sylvia）一、ESDXXV52D-A

ESD3.3V52D-A，ESD05V52D-A，ESD08V52D-A，ESD12V52D-A，ESD15V52D-A，ESD24V52D-A。二、功能原理图

三、产品特性1、依据(tp=8/20μs)线路，峰值脉冲功率为120W2、保护一个I/O线3、低钳位电压SpecialistofOvervoltageProtector

-2-4、工作电压：3.3V,5V,8V,12V,15V和24V5、低漏电流6、IEC61000-4-2(ESD)±30kV(空气),±30kV(接触)7、IEC61000-4-4(EFT)40A(5/50ηs)

四、产品应用1、手机和配件2、便携式电子产品3、工业控制4、机顶盒5、仪表6、服务器，笔记本电脑和台式机7、显示端口五、力学特性
