多塔施工方案 - 副本

多塔作业施工方案
一、 工程概况：
工程名称：河间市九河别苑住宅小区一期工程
建设单位：河北佰仕兴房地产开发有限公司
施工单位：河北东旭建筑安装工程有限公司
监理单位：河间市天峰工程建设监理有限公司
本工程为河间市九河别苑住宅小区一期工程工程，包括一标
段6#、7#楼，二标段8#、9#楼工程，位于河间市城垣东路与书院大
街交叉口西南，6#、8#、9#楼均为地下三层地上二十四层，建筑总高
度80.3米，7#楼为地下三层地上十八层，建筑高度62米
二、 搭设部署：
本工程计划安装四台塔吊，四台塔吊均安装在楼号的东南侧，
由于塔吊之间距离较远，从搭设高度上做适当调整，即可避免群塔作
业之间的碰撞（具体位置详见布置图）。由于7#楼为18层，其他楼
号均为24层，经协商决定，8#、6#塔吊在搭设时均高于7#塔吊4-6
米，同时9#塔吊安装高度与7#塔吊基本一致即可，7#与9#塔吊之间
距离超过96米无碰撞。
三、 相关措施：
施工中，塔司、司索必须由取得相应资格证书人员持证上岗，
熟知安全操作规程，严格按照操作规程进行操作，牢记塔吊作业的“十
不吊”。设专人定期维修、保养起重机械，并及时作好相关记录。

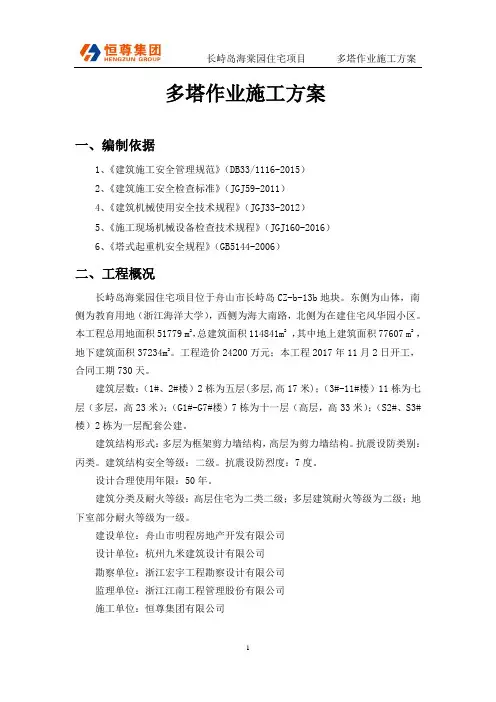

多塔作业施工方案一、编制依据1、《建筑施工安全管理规范》（DB33/1116-2015）2、《建筑施工安全检查标准》（JGJ59-2011）4、《建筑机械使用安全技术规程》（JGJ33-2012）5、《施工现场机械设备检查技术规程》（JGJ160-2016）6、《塔式起重机安全规程》（GB5144-2006）二、工程概况长峙岛海棠园住宅项目位于舟山市长峙岛CZ-b-13b地块。

东侧为山体，南侧为教育用地（浙江海洋大学），西侧为海大南路，北侧为在建住宅风华园小区。

本工程总用地面积51779 m2，总建筑面积114841m2，其中地上建筑面积77607 m2 ，地下建筑面积37234m2。

工程造价24200万元；本工程2017年11月2日开工，合同工期730天。

建筑层数：（1#、2#楼）2栋为五层(多层,高17米)；（3#-11#楼）11栋为七层（多层，高23米）；（G1#-G7#楼）7栋为十一层（高层，高33米）；（S2#、S3#楼）2栋为一层配套公建。

建筑结构形式：多层为框架剪力墙结构，高层为剪力墙结构。

抗震设防类别：丙类。

建筑结构安全等级：二级。

抗震设防烈度：7度。

设计合理使用年限：50年。

建筑分类及耐火等级：高层住宅为二类二级；多层建筑耐火等级为二级；地下室部分耐火等级为一级。

建设单位：舟山市明程房地产开发有限公司设计单位：杭州九米建筑设计有限公司勘察单位：浙江宏宇工程勘察设计有限公司监理单位：浙江江南工程管理股份有限公司施工单位：恒尊集团有限公司三、塔吊简况及布置本工程落地面积大，施工场地开阔。

结合场地布置，施工现场共布置5台塔吊，其中3台（虎霸）QTZ80型塔吊(1#、6#、5#)，塔臂长58m；1台（虎霸）QTZ-63C型塔吊（2#），塔臂长55m，标准节为2.8m，和1台（省建机）QTZ80(ZJ5710)型塔吊（3#），塔臂长57m,标准节为3m。

（因北侧建筑物影响，6#、5#塔吊拆卸一节塔臂，拆卸后臂长53m）塔吊布置原则：为防止在施工中多塔塔臂相互碰撞，在设置塔吊位置和安装及使用过程中必须遵照以下原则执行，以保证塔吊作业安全。

*****************地块项目Ⅰ(Ⅱ)标段多塔施工专项方案目录一、工程概况 (1)二、编制依据 (1)三、塔吊布置 (2)四、塔吊操作 (3)五、安全及管理技术措施 (3)多塔作业施工方案一、工程概况1、工程名称：2、工程地点：3、施工单位：4、建设单位：5、监理单位：6、工程规模：本工程由8幢25~26层单体及底部商铺、3栋多层组成住宅建筑。

其中1标段：1#、5#、6#楼为26层，框剪结构，建筑高度为76.15m；2#、7#楼为25层，框剪结构，建筑高度为75.75m。

其中2标段：3#、8#楼为25层，框剪结构，建筑高度为75.75m；4#楼为23层，框剪结构，建筑高度为69.75m；9#楼为8层，框剪结构，建筑高度为25.35m；10#、11#楼为5层，框剪结构，高度为16.35米。

地上建筑面积147450.60m2，地下室建筑面积32146.42m2，地下为一层地下车库。

7、工期要求：835日历天。

二、编制依据1、《塔式起重机安全规程》（GB5144-2006）2、《起重机吊运指挥信号》（GB5082-85）3、《塔式起重机操作使用规程》（JG/T100-1999）4、《施工现场临时用电安全技术规范》（JGJ46-2012）5、《建筑施工安全检查标准》（JGJ59-2011）6、QTZ80、QTZ63型塔吊使用说明书7、本工程塔吊基础施工方案三、塔吊布置根据工程现场条件以及工程的实际布置情况、进度要求，本工程Ⅰ标段采用2台QTZ80塔机（1#、2#塔吊）、2台QTZ63（3#、4#塔吊）塔机，塔身为方钢管桁架结构，塔身桁架结构宽度为1.6m，最大起重量为6t，最大吊物幅度57m，独立状态塔机最大起吊高度40.5m。

1#塔吊设在1#楼南侧，起升高度84m；2#塔吊设2#楼北面，起升高度90m；3#塔吊设在5#楼北面，起升高度90m；4#塔吊设在7#楼北面，起升高度87m。

其中：1#、2#、4#塔吊均位于地下室内，采用格构柱钢筋砼承台基础；3#塔吊位于场地外，采用四桩钢筋砼承台基础。

多塔施工方案 目录

一、编制说明 ........................................... 4 二、工程概况 ........................................... 4 三、塔吊选型、基础及定位 ............................... 6 1、塔吊选型 ................................................................. 6 2、塔吊基础 .................................................................. 7 3、塔吊定位 .................................................................. 8 四、塔吊安装方案 ....................................... 8 1、安装前准备工作 ............................................................ 8 2、塔吊安装 .................................................................. 9 3、顶升加节 .................................................................. 10 4、立塔后检查项目 ............................................................ 12 5、塔吊安装注意事项 .......................................................... 13 五、塔机的锚固 ......................................... 14 1、塔吊安装高度 .............................................................. 14 2、锚固说明 .................................................................. 14 3、附着锚固工艺安装过程 ...................................................... 15 4、附着锚固过程中的技术检验 .................................................. 15 5、锚固技术要求 .............................................................. 16 六、塔吊的检验 ......................................... 16 1、载荷试验 .................................................................. 17 2、静态超载试验 .............................................................. 17 3、特种作业检测 .............................................................. 17 七、塔机运行控制 ....................................... 17
