附录A灌注桩和地下连续墙的钢筋笼的制作标准
A.0.1灌注桩和地下连续墙的钢筋笼除按设计要求外，尚应符合下列要求：
1钢筋笼在制作、运输和安装过程中，应采取有效措施防止变形，并应有保护层垫块（或垫管、垫板）；
2灌注混凝土时，应采取措施固定钢筋笼位置；
3钢筋笼分段制作时，可用焊接、绑扎加点焊或机械接头，在35倍钢筋直径范围内，主筋接头不得超过主筋总根数的一半；
4吊装时，不得碰撞孔（槽）壁；
5钢筋笼保护层的允许偏差，水下混凝土灌注桩为±20mm，非水下混凝土灌注桩为±10mm。
A.0.2钢筋笼制作的允许偏差应符合表A.0.2的规定。
表A.0.2钢筋笼制作允许偏差
项次项目允许偏差（mm）
1主筋间距±10
2箍筋间距或螺旋筋的螺距±20
3钢筋笼厚度±10
4钢筋笼长度±100
5预埋件±20
138。
基坑支护质量控制要点在建筑工程中，基坑支护是一项至关重要的工作。
它不仅关系到工程施工的安全，还对周边环境和建筑物的稳定产生重要影响。
为了确保基坑支护工程的质量，我们需要关注以下几个关键要点。
一、工程勘察与设计1、详细的工程勘察在进行基坑支护设计之前，必须进行全面、细致的工程勘察。
勘察内容应包括地质条件、地下水文情况、周边建筑物和地下管线的分布等。
准确了解地质土层的性质、厚度和承载力，以及地下水的水位、水质和流量等信息，对于选择合适的支护形式和设计参数至关重要。
2、合理的设计方案基于勘察结果，设计单位应制定合理的基坑支护方案。
方案应综合考虑基坑的深度、形状、周边环境、施工条件和工程造价等因素。
常见的支护形式有土钉墙、灌注桩、地下连续墙、钢板桩等，每种形式都有其适用范围和优缺点，设计时应根据具体情况进行选择和优化。
3、设计计算的准确性设计计算应严格按照相关规范和标准进行，确保支护结构的强度、稳定性和变形满足要求。
对于重要的支护结构，应进行多种工况的分析和验算，包括正常使用工况、施工工况和地震工况等。
二、施工准备1、施工方案的编制施工单位应根据设计文件和现场实际情况，编制详细的施工方案。
施工方案应包括施工工艺、施工流程、质量控制措施、安全保障措施和应急预案等内容。
施工方案应经过专家论证和审批，确保其可行性和安全性。
2、材料和设备的准备施工前应准备好所需的材料和设备，并对其进行检验和验收。
支护结构所使用的钢材、水泥、砂石等原材料应符合设计要求和相关标准，设备应性能良好、运转正常。
3、现场准备清理施工现场，平整场地，修筑临时道路和排水设施。
设置测量控制点，对基坑周边的建筑物和地下管线进行监测点的布设，并进行初始值的测量。
三、施工过程质量控制1、土钉墙支护（1）土钉的制作和安装土钉应按照设计要求制作，其长度、直径和间距应符合设计规定。
土钉安装时应保证其角度和深度准确，注浆应饱满。
（2）钢筋网的铺设钢筋网应与土钉连接牢固，网格间距应均匀，喷射混凝土时应保证钢筋网不晃动。
地下连续墙施工方案（一）开槽1、成槽的垂直度采用超声测偏仪进行检查，在正常施工阶段，检查幅数为10％，在刚开始施工阶段（试成槽）抽查幅数宜为50％（或更多），以掌握成槽情况，及时采取相应措施。
2、在成槽过程中，每台机派一名专人观测抓斗的钢索绳的对中情况及架设经纬仪视察钢丝绳垂直度。
如有位移，立即通知成槽机驾驶员进行纠正，以确保垂直精度。
并做好垂直度控制记录（见附表三）。
3、在挖槽过程中．起重臂只作回转而无仰俯动作，液压抓斗对准操作孔中心位置下放，钢索保持紧张状态。
挖槽过程中应使吃力阻力保持均衡。
4、挖槽时要及时补充泥浆使槽内泥浆顶面高于地下水位0.5m ，同时泥浆顶距导墙顶面不得大于30cm 。
5、挖槽时应加强观测，若槽壁发生坍塌及路面坍陷应及时分析原因妥善处理。
6、槽段开挖结束后，应检查槽位、槽深、槽宽及槽壁垂直度等, 合格后方可进行下道工序施工。
（二）泥浆1、泥浆的拌制采用膨润土，使用前应取样进行泥浆配合比试验。
2、将制成的泥浆按制成日期存放在泥浆箱内，在使用前其品质必须进行检验，如发现某项指标不合格应及时处理。
3、加强对泥浆的管理．经常测试泥浆性能和调整泥浆配合比以保证成槽质量。
新配好的泥浆应存放24小时以上，使膨润土充分水化后方可使用。
用于每槽段的泥浆在使用前要测一次全项目参数（新浆不测含砂率）；成槽过程中；每4小时测定一次泥浆比重、粘度、失水量、PH值；在清槽后各测一次比重、粘度，在钢筋笼就位后测一次比重，其取样部位在槽段底部（槽底以上200mm处）、中部及上口。
填写记录，发现不合规定指标要求，随时进行调整。
（三）预制锁口柱的吊装1、吊装之前要对锁口柱的浇筑时间、垂直度、预埋件、长度、编号（主楼式裙楼）进行检查，合格后方可吊装入槽。
2、锁口柱吊装位置要准确，表面要早行于导墙边线。
3、锁口柱接头的焊接采用满焊。
4、要严格控制锁口柱的顶标高- 0.500（相对）。
6、锁口柱的垂直度要用经纬仪吊线垂控制。

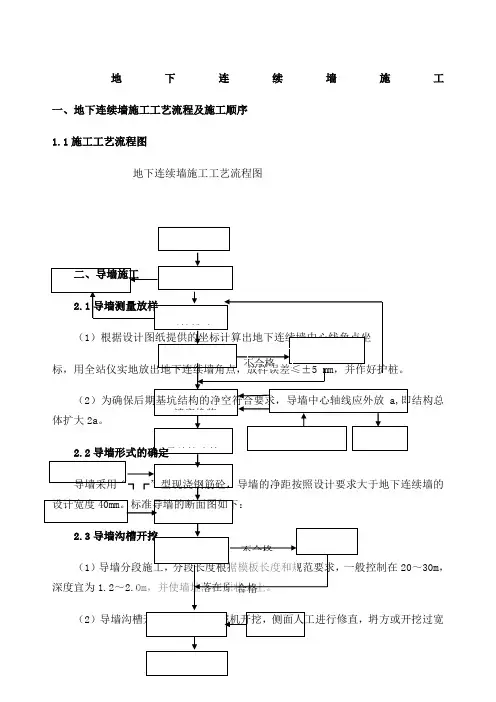

地下连续墙施工一、地下连续墙施工工艺流程及施工顺序1.1施工工艺流程图地下连续墙施工工艺流程图～30m，的地方做240砖墙外模。
（3）为及时排除坑底积水，在坑底中央设置一排水沟，在一定距离设置集水坑，用抽水泵外排。
（4）在开挖导墙时，若有废弃管线等障碍物进行清除，并严密封堵废弃管线断口，防止其成为泥浆泄漏通道，导墙要座于原状土上。
（5）导墙沟槽开挖结束，将中轴线引入沟槽底部，控制模板施工。
2.4导墙钢筋施工导墙钢筋按设计图纸施工，搭接接头长度不小于45d，连接区段内接头面积百分率不大于25﹪。
单面搭接焊不小于10d，连接区段内接头面积百分率不大于50﹪。
2.5导墙模板施工模板按地连墙中轴线支立，左右偏差不大于5㎜，各道支撑牢固，模板表面平整，接缝严密，不得有缝隙、错台现象。
2.6导墙混凝土浇注导墙混凝土必须符合设计要求，灌注时两侧均匀布料，50㎝振捣一次，以表面泛浆，混凝土面不下沉为准。
每次打灰留试件一组。
2.7导墙的施工允许偏差（1）内墙面与地下连续墙纵轴平行度为±10mm（2）内外导墙间距为±10mm（3）导墙内墙面垂直度为5‰（4）导墙内墙面平整度为3mm（5）导墙顶面平整度为5mm三、单元槽段成槽施工3.1单元槽段成槽开挖宽度单元槽段成槽前，先根据本幅槽段的分幅宽度b，加上接头管的宽度c，考虑成槽时左右垂直度的偏差外放d，则先施工幅的开挖宽度为b+2c+2d，以保证成槽结束后接头管和钢筋笼能顺利下放到位。
3.2单元槽段开挖单元槽段成槽时采用“三抓”开挖，先挖两端最后挖中间，使抓斗两侧受力均匀。
在转角处部分槽段因一斗无法完全挖尽时或一斗能挖尽但无法保证抓两侧受力保每次抓斗下放位置一致，防止抓斗左右倾斜。
成槽机就位使抓斗平行于导墙，抓斗的中心线与导墙的中心线重合。
挖土过程中，抓斗中心每次对准放在导墙上的孔位标志物，保证挖土位置准确。
成槽开挖时抓斗闭斗下放，开挖时再张开，每斗进尺深度控制在0.3m左右，上、下抓斗时缓慢进行，避免形成涡流冲刷槽壁，引起坍方，同时在槽孔砼未灌注之前严禁重型机械在槽孔附近行走。
