DB块的内容说明及常用信号和功能块及功能说明

  • 格式：doc
  • 大小：45.50 KB
  • 文档页数：6

.

. DB块的内容说明：

DB1 西门子保留

DB2~DB4 PLC messages

DB5~DB8 basic program

DB9 NC compile NC编译循环接口

DB10 NCK interface 中央NC接口

DB11 mode group interface 方式组接口

DB18 SPL接口（安全集成）

DB19 PCU接口

DB20 PLC机床数据

DB21~DB30 NC channel interface NC通道接口

DB31~DB61 interface for axis/spindles 轴/主轴号1到31预留接口

DB71~DB74 tool management 用户刀具管理

DB75~DB76 M 功能代码

PLC到MMC的信号：

DB 19 DBX 0.0 screen bright

DB 19 DBX 0.1 screen darkening

DB 19 DBX 0.2 key disable

DB 19 DBX 0.3 清除通道报警

DB 19 DBX 0.7 机床坐标或工件坐标

DB 19 DBX 0.7=1 工件坐标

DB 19 DBX 0.7=0 机床坐标

MMC到PLC的信号：

DB 19 DBX 20.3 报警已清除

NCK 与PLC之间的信号传递

DB2~~PLC 信息

DB10 ~NCK信息

PLC给NCK的信号

DB 10 DBX 56.1 急停信号

MMC给PLC的信号

DB10 DBX 103.6 MMC过热

DB10 DBX 103.7 电池报警

NCK给PLC的信号

DB10 DBX 104.7 NCK CPU ready

DB10 DBX 108.7 NC ready

DB10 DBX 108.6 drive ready

DB10 DBX 106.7 急停信号

DB10 DBX 109.0 NCK报警存在 .

. DB10 DBX 109.5 NCK过热

DB10 DBX 109.6 NCU温度过高

DB10 DBX 109.7 电池报警

DB 11~ DB 14 方式组信号

PLC给NCK的信号:

DB11DBX0.0 AUTO

DB 11 DBX 0.1 MDA

DB 11 DBX 0.2 JOG

DB 11 DBX 0.4 方式组切换禁止

DB 11 DBX 0.5 方式组停止,进给轴。主轴不停

DB 11 DBX 0.6 方式组停止,进给轴。主轴停

DB 11 DBX 0.7 方式组reset

DB 11 DBX 1.6 single block 单段执行NCK给PLC信号:

DB 11 DBX 6.0 auto

DB 11 DBX 6.1 MDA

DB 11 DBX 6.2 JOG

DB 11 DBX 6.3 方式组ready

DB 11 DBX 6.7 方式组在复位状态

通道信号( DB21~DB30)

PLC给NCK的信号:

DB21~DB30.DBX0.3 DRF 生效,手轮脉冲

DB21~DB30.DBX 0.4 单段执行生效

DB21~DB30 .DBX 0.5 M01 生效

DB21~DB30.DBX 0.6 空运行

DB21~DB30.DBX 1.1 工作区域保护

DB21~DB30.DBX 1.3 时间监控

DB21~DB30.DBX 1.7 程序测试

DB21~DB30.DBB4 进给倍率(百分比方式生效或二进制编码方式生效,在机床参数中设定)

DB21~DB30.DBB5 快速进给倍率

DB21~DB30.DBX 6.6 进给倍率生效

DB21~DB30.DBX 6.7 快速进给倍率生效

DB21~DB30.DBX 6.0 进给停止

DB21~DB30.DBX 6.1 reading disable 读入禁止dbx6.1=1时,那么执行完当前程序段时停止

DB21~DB30.DBX 7.0 NC start disable

DB21~DB30.DBX 7.1 NC start

DB21~DB30.DBX 7.3 NC stop 进给轴停,主轴不停,程序处于中断状态，报警排除后,当NC start 高电平时,继续执行。

Signals from NCK channel

NCK to PLC .

. DB21~DB30.DBX 33.0 正在返参考点

DB21~DB30.DBX 36.2 已经返回参考点

DB21~DB30.DBX 33.4 正在进行块搜索

DB21~DB30.DBX 33.5 M02/M30生效

DB21~DB30.DBX 33.7 程序测试状态

DB21~DB30.DBB 35 channel and program status

DB21~DB30.DBX 35.0 程序在运行状态

DB21~DB30.DBX 35.1 程序在等待状态

DB21~DB30.DBX 35.2 程序在停止状态

DB21~DB30.DBX 35.3 程序在中断状态

DB21~DB30.DBX 35.4 程序在无效状态

DB21~DB30.DBX 35.5 通道处于激活状态

DB21~DB30.DBX 35.6 通道处于中断状态

DB21~DB30.DBX 35.7 通道处于复位状态

DB21~DB30.DBX 36.6 NCK alarm present

DB21~DB30.DBX 36.7 NC 停止报警号存在

M码的介绍：

M码的范围从M0~M99，对应于DBB194~DBB206。当数控编程使用M码时，可在 PLC程序中用相应DBX位加以编程，实现相应的逻辑控制。有些M码是系统专用的：

M00 程序暂停

M01 跳转

M02 程序结束

M03 主轴正转

M04 主轴反转

M17 子程序结束

M30 程序结束并返回首部

Db31~~Db61 interface for axis/spindle

PLC给NCK的信号:

Db31~~Db61.DBB0 进给倍率

Db31~~Db61.DBX 1.1 固定点到达确认

Db31~~Db61.DBX 1.3 轴停止

Db31~~Db61.DBX 1.7 进给倍率生效

Db31~~Db61.DBX 1.5 测量系统1（电机编码器）

Db31~~Db61.DBX 2.1 controller enable

Db31~~Db61.DBX 21.7 pulse enables

Db31~~Db61.DBX 12.0 “-”硬极限

Db31~~Db61.DBX 12.1 “+”硬极限

Db31~~Db61.DBX 12.2 “-”软极限

Db31~~Db61.DBX 12.3 “+”软极限

Db31~~Db61.DBB 16~ DBB 19 主轴信号

Db31~~Db61.DBB 22~ DBB 23 安全功能

Db31~~Db61.DBX 60.7 精停,位置到达信号 .

. Db31~~Db61.DBX 60.6 粗停, 位置到达信号

Db31~~Db61.DBX 61.7 电流环闭合

Db31~~Db61.DBX 61.6 速度环闭合

Db31~~Db61.DBX 61.5 位置环闭合

Db31~~Db61.DBX 61.4 静止

Db31~~Db61.DBX 62.0 软限位应答

Db31~~Db61.DBX 62.5 固定点到达

Db31~~Db61.DBB92~DBB99 611D信号

Db31~~Db61.DBX 94.0 电机过热

Db31~~Db61.DBX 94.1 611D散热片过热

Db31~~Db61.DBX 94.5 速度到达信号

Db31~~Db61.DBX 95.0 直流母线超压报警

组织块

OB1 循环处理

OB10 日时钟中断 在程序设定的时间启动

OB20 延时中断 在一个程序设定的延时后运行

OB35 循环中断 根据程序设定的时间间隔反复执行

OB40 处理报警 硬件中断 当一个模式错误被检测到时运行

OB80-87 出错处理中断 如果是异步错误被检测到时运行

OB121、122 出错处理中断 如果是同步错误则执行

OB100 重新启动开始（初始化） 当CPU从停机到运行时被执行

合集下载

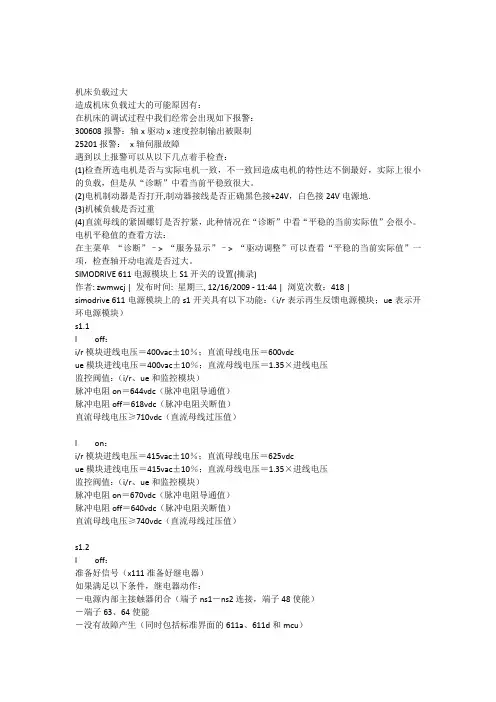

机床报警举例
