13.2 连铸机的主要设备

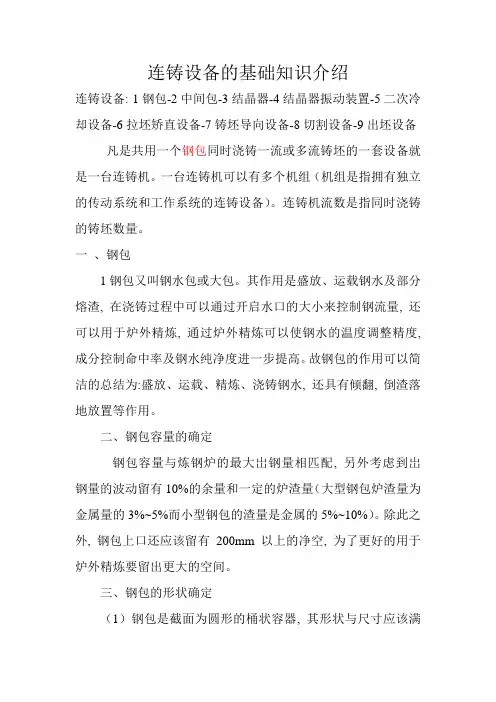

连铸设备的基础知识介绍连铸设备: 1钢包-2中间包-3结晶器-4结晶器振动装置-5二次冷却设备-6拉坯矫直设备-7铸坯导向设备-8切割设备-9出坯设备凡是共用一个钢包同时浇铸一流或多流铸坯的一套设备就是一台连铸机。

一台连铸机可以有多个机组（机组是指拥有独立的传动系统和工作系统的连铸设备）。

连铸机流数是指同时浇铸的铸坯数量。

一、钢包1钢包又叫钢水包或大包。

其作用是盛放、运载钢水及部分熔渣, 在浇铸过程中可以通过开启水口的大小来控制钢流量, 还可以用于炉外精炼, 通过炉外精炼可以使钢水的温度调整精度, 成分控制命中率及钢水纯净度进一步提高。

故钢包的作用可以简洁的总结为:盛放、运载、精炼、浇铸钢水, 还具有倾翻, 倒渣落地放置等作用。

二、钢包容量的确定钢包容量与炼钢炉的最大岀钢量相匹配, 另外考虑到岀钢量的波动留有10%的余量和一定的炉渣量（大型钢包炉渣量为金属量的3%~5%而小型钢包的渣量是金属的5%~10%）。

除此之外, 钢包上口还应该留有200mm以上的净空, 为了更好的用于炉外精炼要留出更大的空间。

三、钢包的形状确定（1）钢包是截面为圆形的桶状容器, 其形状与尺寸应该满足以下条件:钢包的直径与高度比。

钢包容量一定时, 为了减少散热损失和有利于夹杂物的上浮应该尽量减小钢包的内表面面积, 故钢包平均内径与高的比值为0.9~1.1。

四、锥度。

为了在浇铸后方便倒出残留的钢液, 钢渣以及取出包底凝固块, 一般的钢包内部都设计成上大下小带有一定锥度, 钢包壁应该有10%~15%的倒锥度。

大型钢包底应该向水口方向倾斜3%~5%。

五、(3)钢包外形。

为了有利于钢液中气体的排出, 夹杂物的上浮, 减少浇铸时钢液的冲击, 钢包外形不能做成细高形, 尽量做成矮胖型。

六、钢包结构1.钢包本体（1）外壳。

支座和氩气配管等, 外壳是钢包的主体构架, 由钢板焊接而成, 外壳有一定数量的排气孔, 可以排除耐火材料中的湿气。

（2）加强箍。

连铸的主要设备组成：
1.钢包回转台：钢包回转台能迅速吏换钢包，以满足多炉连浇的要
求。

采用钢包回转台，换包时间可缩短到40〜50s。

2.中间包及中间包车：中间包是钢水包和结晶器之间用于钢水过渡
的装置，它用来稳定钢流、减小铜流对结晶器中坯壳的冲刷，有利于非金属夹杂物上浮，提高铸坯质量。

中间包车是中间包的运载设备。

3.结晶器振动装置：结晶器振动的目的是防止初生坯壳与结晶之间
粘结而被拉裂。

4.二次冷却装置：从结晶器中拉出的带液心的铸坯，在二次冷却区
借助水或气-水的直接冷却、加速凝固，并进入拉矫区。

5.拉坯矫直装置：在浇铸过程中能克服结晶器和二冷区阻力，顺利
地把铸坯拉出。

6.引锭杆装置：引锭杆是开浇前堵住结晶器的下口，并使钢水在引
锭杆头部凝固。

7.铸坯切割设备：切割设备是在铸坯的行进过程屮将它切割成所需
要的定尺长度。

8.铸坯运送装置等组成。

连续铸造原理和连铸设备简介连续铸造设备主要包括连铸机、送丝装置、拉拔机、冷却设备等组成。

连铸机是整个连续铸造线的核心设备，它包括浇注部分和凝固部分。

浇注部分通过浇注头将熔化金属浇注到冷却结晶器中，使得熔化金属得到成型。

凝固部分则是通过在凝固过程中对金属坯料进行冷却处理，使得金属坯料在不断移动的过程中逐渐凝固成型。

送丝装置和拉拔机是用来控制金属坯料的尺寸和形状的关键装置。

送丝装置通过控制坯料的拉丝速度和张力，使得坯料能够在凝固过程中得到适当的形状和尺寸。

拉拔机则是用来拉拔和整形坯料，从而使得金属坯料得到精确的尺寸和形状。

最后，冷却设备是用来对金属坯料进行冷却处理的设备。

通过控制冷却设备的参数，可以使得坯料在凝固过程中能够得到适当的温度和结晶结构，从而保证产品质量。

总的来说，连续铸造设备通过不断地控制和调整熔炼金属的流动和凝固过程，使得金属坯料能够在连续铸造过程中得到高质量的产品。

这种生产方式不仅提高了生产效率，降低了能耗成本，还能够获得更加均匀的产品质量，因此在金属加工行业得到了广泛的应用。

很高兴继续介绍连续铸造的相关内容。

连续铸造设备是现代工业领域中一个重要的技术装备，它广泛应用于钢铁、铝合金、铜合金等金属材料的生产中。

通过连续铸造设备，工厂可以实现高效、精确的生产过程，满足市场对于高质量金属坯料的需求。

在连续铸造的过程中，关键的一环是冷却设备。

冷却设备的设计和操作对于金属坯料的凝固过程至关重要。

凝固速率的控制能够对金属晶粒的尺寸和分布进行调节，进而对产品的力学性能和内部组织进行精确控制。

冷却设备的设计也需要考虑如何降低能耗和提高运行效率，同时保证产品质量。

一些先进的连续铸造设备还配备了智能控制系统，可以实时监测和调整坯料的凝固过程，从而提高产量和坯料质量。

与传统的间歇铸造相比，连续铸造设备具有很高的生产率和效率。

通过连续铸造，金属坯料可以实现自动化和连续化的生产过程，降低了生产周期和人工成本。

连铸设备主要技术参数2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520 工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道 4 1~4 820 水冷Ⅱ切后辊道 6 8~12 900Ⅲ输出辊道（一）6 13~18 900Ⅳ输出辊道（二）4 19~22 900Ⅴ输出辊道（三）5 23~27 9002＃机冷床区辊道Ⅰ 3 28~30 900 30~31辊距1200 Ⅱ 4 31~34120Ⅲ 3 35~371201.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。

2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道41~4820水冷Ⅱ切后辊道68~12900Ⅲ输出辊道（一）613~18900Ⅳ输出辊道（二）419~22900Ⅴ输出辊道（三）523~279002＃机冷床区辊道Ⅰ328~3090030~31辊距1200Ⅱ431~341200Ⅲ335~3712001.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。

项目：VISAKHAPATNAM钢厂《4#连铸机技术附件》附件2：4#连铸机本体设备技术规格书4#连铸机设备技术规格目录一、4#连铸机设施 (1)1工艺设施 (1)1.1工艺结构 (1)1.2蒸汽密封室 (1)1.3蒸汽排出装置和钢包回转台 (2)1.4钢包称重系统（机电一体品） (3)1.5钢包盖 (4)1.6钢包加盖装置 (4)1.7钢包长水口机械手 (4)1.8下渣检测系统（机电一体品） (5)1.9中间罐 (5)1.10中间罐钢水温度测量系统（机电一体品） (6)1.11中间罐盖 (6)1.12中间罐车 (7)1.13中间罐称重系统（机电一体品） (8)1.14中间罐塞棒机构（机电一体品） (8)1.15中间罐预热装置及水口预热装置（机电一体品） (8)1.16渣盘 (9)1.17溢流罐 (10)1.18事故溜槽 (10)1.19加渣机（机电一体品） (10)1.20悬挂操作箱（含操作箱） (11)1.21结晶器装配 (11)1.22结晶器框架 (12)1.23结晶器铜管 (12)1.24结晶器电磁搅拌装置(M-EMS)(机电一体品) (13)1.25铸流末端电磁搅拌器（外置式） (13)1.26结晶器液面检测及控制系统(机电一体品) (13)1.27结晶器液压振动装置 (14)1.28浸入式水口快换机构（带事故闸板）（机电一体品） (15)1.29足辊喷淋系统 (15)1.30铸坯导向段 (15)1.31二冷喷淋架 (18)1.32拉矫机 (18)1.33链式引锭杆杆身 (19)1.34引锭杆过渡链节 (20)1.35引锭杆头 (20)1.36引锭杆存放装置 (20)1.37火焰切割机（含定尺测长装置）(机电一体品) (21)1.38取样切割枪 (22)1.39取样收集箱 (22)1.40手动切割枪 (22)1.41坯头坯尾收集装置 (23)1.42切前辊道（含脱引锭辊） (23)1.43切割区辊道 (25)1.44输送辊道(一) (26)1.45输送辊道（二） (27)1.46去毛刺机（含溜槽、渣箱）（机电一体品） (28)1.47出坯辊道（含翻钢机） (29)1.48横向移钢机 (30)1.49固定挡板 (31)1.50升降挡板 (31)1.51铸坯喷号机(机电一体品) (32)1.52步进冷床及收集台架（含拨钢机） (32)1.53铸坯存储跨输送辊道 (33)1.54铸坯过跨运输车（KL、LM、MQ和QR跨） (34)1.55圆坯旋转台 (35)1.56推钢机（含收集台） (36)1.57圆坯升降装置 (37)1.58高位辊道 (37)1.59圆坯检查和处理设施（机电一体品） (38)1.60连铸机防护罩 (38)1.61液压和润滑设备（含管道） (38)1.62介质管道 (38)1.63结晶器、导向段和拉矫机维修设施 (38)1.64中间罐维修区 (40)1.65设备过跨台车（结晶器、扇形段和中间罐的运输） (42)1.66中间罐吊具 (43)1.67废料箱 (43)1.68中间罐手动拆衬装置 (43)1.69结晶器对弧样板和导向段对弧样板 (43)1.70在线对弧样板（用于结晶器和导向段） (44)1.71用于操作维护的提升装置，工具，吊具，仪表和仪器 (44)1.72人体冷却器 (44)1.73500KG能力的客货电梯 (44)1.74电动葫芦/手动葫芦 (44)1.75基础螺栓和锚固件 (44)1.76稀油，干油，润滑剂和化学药剂等的第一次填充 (44)1.77调试备件 (44)1.78保险备件 (44)1.79耐火材料和消耗件 (44)1.80水冷却器 (44)1.81更换件 (44)1.82保证连铸机正常生产的其它设备。

2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道41~4820水冷Ⅱ切后辊道68~12900Ⅲ输出辊道（一）613~18900Ⅳ输出辊道（二）419~22900Ⅴ输出辊道（三）523~279002＃机冷床区辊道Ⅰ328~3090030~31辊距1200Ⅱ431~341200Ⅲ335~3712001.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。

摘要钢包回转台设在连铸机浇铸位置上方用于运载钢包过跨和支承钢包进行浇铸的设备，是现代连铸生产中的重要设备之一，为实现连铸创造了连续提供钢液的条件。
