钢铁冶金-连铸机主要参数的确定

1
当铸机弧形半径大时，铸机高度增加，重量增加；
当铸机弧形半径小时，铸机尺寸、重量变小，但过
小的弧形半径在矫直时由于延伸率过大而产生裂纹。
因此，铸机弧形半径大小应针对不同的铸坯断面，浇
铸的钢种等因素，选择最佳半径，其值大小可根据理
论计算来确定。
2
1.固相矫直时连铸机弧形半径计算
n G
T S v
式中：G: 钢包容量；t T：钢包允许的浇注时间；min S：铸坯断面积； m2 v：拉坯速度；m/min γ：铸坯比重；t/m3
二：弧形铸机参数计算
主要设计参数有：铸坯断面、冶金长度、拉坯速度、铸机弧形半径、连铸机流数等。
是铸机机械设备设计的主要依据，是决定设备性能和尺寸的基本因素。
铸坯温度及对铸坯表面质量多要求等。
普通碳钢、低碳钢：
将此值代入，则有：
1.5 ~ 2%
R 25 ~ 33.3 H
2) 校核铸坯是否完全凝固：.
Lc
01
2
R
H 2
lm 2
02
01 铸坯中线距离 Lc 有：
lm
02 ( ：结晶器有效长度)
03
03
L >L 为使铸坯进入c矫直区e时全部
凝固，必须有：
t （H为铸坯厚
度）
e
Le v
若：拉坯速度为v，全部凝固所经历的时间为：
L 2Hk v 则有：e
2Hale Waihona Puke 影响冶金长度的因素有：铸坯厚度、拉坯速度、冷凝强
度
3.拉坯速度
拉坯速度：连铸机每分钟拉出铸坯的长度。（m/min)
k t0
（mm）
lm
t 则： 0 lm / v

板坯连铸机冶金长度的合理确定

板坯连铸机冶金长度的合理确定摘要：伴随着社会科学的不断发展，各个企业之间的竞争也随之激烈。

就我国现阶段而言，冶炼行业也发展快速，为了能够在激烈的竞争中生存下来，就必须要对冶炼进行合理的计算，从而促进企业的发展，获得更多的收益。

所以，此文简单分析了板坯连铸机冶金长度的合理确定，并给出了对应的计算公式。

关键词：板坯连铸机；冶金长度；合理确定引言：现代连铸机带液心矫直的铸流液心长度就是连铸机的冶金长度。

在冷却条件与板坯断面都规定的情况下，连铸机的生产规模取决于冶金长度。

因此我们在知道了连铸机冶金长度时，不但需要思考到制定生产能力的完成，还要考虑到投资的经济可行性，更应该考虑到所配转炉能力的发挥，即务必要保证连铸对转炉能力的最好搭配。

1 冶金长度的计算方法在目前的冶金行业当中，连铸机的冶金长度，也就是现代连铸机带液心矫直的铸流液心长度，即从结晶器钢水弯月面到拉矫水平段最后一对夹辊之间的液心距离。

冶金长度是连铸机的一个最重要的参数。

板坯连铸机中冶金长度：式中：连铸机对铸坯断面所造成的最大拉速为V。

连铸机所造成的最大拉速V指一定厚度铸坯的铸流将被拉到最后一对夹辊处就完全凝固完的铸流液心极限速度。

此速度越大，冶金长度就越长；此速度越低，冶金长度就越短。

其中铸坯厚度在式中用H表示；而铸坯的冷凝系数在式中用K表示，考虑到浇铸的钢种多，冷凝系数K一般取26为宜。

2 冶金长度的影响因素根据板坯连铸机冶金凝固时间计算方式（0.51XH/K）2得出：首先，通过一定时间的冷却，铸柸的厚度决定铸柸凝固所要的时间。

铸柸越厚，完全凝固所需的时间就越长，其所需的冶金长度就越长，相反铸柸越薄，凝固所需要的时间就越短，冶金长度也越短。

其次，铸坯的冷却强度太大会导致铸坯内部与外部的冷却梯度太大，从而影响铸坯质量，并且还会降低铸坯热送所需要的温度，导致能源不必要的浪费。

最后，冷凝系数的大小，也会影响到铸坯完全凝固所需时间的多少，从而影响着冶金长度的长短。

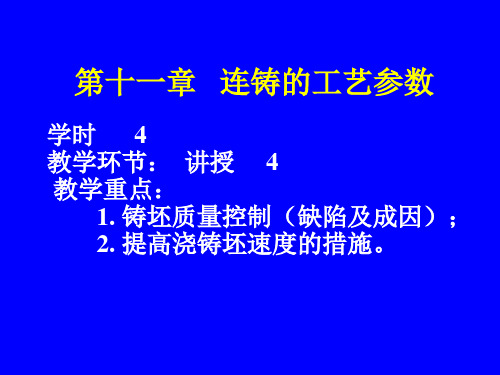

第十一章连铸的工艺参数

第十一章连铸的工艺参数
学时 4 教学环节：讲授 4 教学重点： 1. 铸坯质量控制（缺陷及成因）； 2. 提高浇铸坯速度的措施。
第一节
铸坯断面
• 铸坯断面是连铸工艺设计的原始参数，主要根据轧制成品的断面尺寸和断面形状，结合铸机的实际可能确定。 • 原则一：在满足一定压缩比的前提下，尽量接近成品断面，以提高经济效益。 • “一定的压缩比”是保证轧材内部组织致密、具有较好的物理性能所必须的。
第二节
凝固速度
一、结晶器的凝固：P114 图6—1、 1.上部：凝壳与结晶器侧壁保持接触，传热效果好。 2.下部：由于凝壳具有一定的强度，抵抗钢水静压力而收缩，与结晶器壁脱离接触而形成气隙，从而大大阻碍传热效率。 3.中部：凝壳呈现出凹凸不平，为动态接触，即：有间隙—软化变形—补充—冷凝—又有间隙的反复过程。
三、多点顶弯弧形半径及顶弯曲段计算： P192 图9-7 1. 第一次顶弯：即由直到圆弧半径R1`（注意：不是R0）！则外弧区应变：得到：若则还要继续顶弯。式中：δ1——由L1=直结晶器液面—到第一顶弯辊区段的长度所计算出的坯厚。 2. 第二次顶弯：由R1`顶到R2` 可得到：上式中：[ε2]+1≈1 δ1=δ2=δ时可简化为：（9-25）
b. 诺模图法：P194 图9-8 、图9-9 小方坯：100mm——137t/h——50min ——45T——n=4 大方坯：H=200——B=1800——γ=0.8 ——G=200 n=2 注意：小方坯n应≤4~6；大方坯≤3~4；板坯≤2。超过时应增加台数。
第四节弧形半径计算：
一、固相矫直铸机弧形半径计算：（先讲经验公式—人不可貌相）充要条件：a. 铸坯应变不超过许用应变； b. 矫直区内坯必须完全凝固。

连铸车间设备计算与设计

第六章连铸车间设备计算与设计6.1连铸机的主要工艺参数连铸机的主要工艺参数是决定连铸机机械设备性能和尺寸的基本前提，也是连铸机车间工艺布置的主要依据，连铸机的主要工艺参数包括钢包允许的最大浇注时间、铸坯断面、拉坯速度、流速、冶金长度、弧形长度。

6.1.1钢包允许的最大浇注时间为了使钢包内的钢液不致因散热太多而形成包底柠壳，又能充分发挥其延长浇铸时间的潜力，保证浇铸的顺利进行，必须适当的确定不同容量的钢包允许的最大浇铸时间。

可按下列经验公式计算：max log 0.20.3G t f -=⨯ 其中： G —钢包容量，t ；t max —钢包允许浇注的最大时间，minf —质量系数，主要取决于对浇注温度控制的要求。

对要求严格控制中心偏析和疏松的钢种，钢水过热度要小，取f =10；max log 0.20.3G t f -=⨯ (m i n )60103.02.0100log =⨯-=6.1.2铸坯断面铸坯断面的形状和尺寸可依据下列因素确定：1）根据轧材品种和规格确定铸坯断面；2）不同钢种需要不同的压缩比；3）连铸机生产能力必须与炼钢能力相匹配。

综合以上所述，本设计大方坯连铸机尺寸，铸坯断面的尺寸为 280×325mm 、280×380、φ200~φ280。

6.1.3拉坯理论拉速与工作拉速1）理论拉速:实际上，连铸机的最大拉速取决于铸坯出结晶器时不致发生变形或拉漏所需的最小坯壳厚度。

V 理论=⎥⎦⎤⎢⎣⎡224D K •L 式中： V 理论—理论最大拉速，m/min ；L —冶金长度，本设计取L 为37.5m ；D —铸坯厚度,m ；K —综合凝固系数，一般取24~33本设计取为33。

V 理论=⎥⎦⎤⎢⎣⎡224D K •L=min /08.25.3728033422m =⎥⎦⎤⎢⎣⎡⨯⨯ 2）工作拉速:是指连铸机生产操作中能顺利浇铸，保证铸坯质量相对稳定的平均拉速。

在实际生产中，为改善铸坯质量，使用的工作拉速应小于最大理论拉速。

1750mm连铸机主要技术参数

1750mm连铸机主要技术参数
序号
项目
单位
技术参数
1
连铸机机型
直结晶器连续弯曲连续矫直弧形板坯连铸机
2
连铸机台数×流数
2×2
3
连铸机基本半径
m
9.5
4
流间距
m
6.5

浇铸断面
厚度
mm
230、250（冷态）
宽度
mm
900~1750（冷态）
6
定尺长度
mm
9000~12000（冷态）
7
铸机冶金长度
m
~45.6
8
铸机速度范围
m/min
0.1~3.0
9
引锭杆装入方式
上装
10
结晶器铜板长度
mm
900
11
结晶器振动装置
液压振动
12
扇形段更换方式
扇形段更换小车
13
切割方式
在线火焰切割
14
铸坯去毛刺
在线去毛刺机
15
铸坯打号
在线打号机
16
出坯方式
横移车＋辊道热送（为主）＋推钢机/垛板台
17
出坯辊面标高
m
+0.8

连铸机主要参数的确定

连铸机主要参数的确定连铸机是一种通过连续铸造方式生产钢坯或其他金属坯料的设备。

它是钢铁工业中的重要设备，其主要参数的确定对于生产和质量控制具有重要意义。

在确定连铸机主要参数时需要考虑以下几个方面：1.铸造速度：铸造速度是指单位时间内铸造出的坯料长度。

铸造速度的选择应综合考虑连铸机的结构、冷却能力和金属特性等因素。

高速度可以提高生产效率，但也会增加铸坯温度梯度，造成应力增大和轧制质量下降。

因此，需要根据具体情况确定铸造速度。

2.冷却方式：连铸机的冷却方式主要有水冷和气冷两种。

水冷连铸机的冷却效果好，但对于薄板和高温合金等特殊材料需要考虑水冷效果过强导致坯料温度不均匀的问题。

气冷连铸机相对简单，但冷却效果较差。

因此，需要根据铸造材料的特性、冷却系统的能力和铸坯质量要求等因素来确定冷却方式。

3.结晶器设计：结晶器是连铸机的重要部件，直接影响铸坯的结晶行为和质量。

结晶器的设计要综合考虑连铸机的生产能力、结晶器冷却能力和结晶器壁面的润滑条件等因素。

一般来说，结晶器应采用适当的曲率，使得铸坯在结晶器内充分结晶并顺利通过。

4.模具设计：模具是连铸机的另一个重要组成部分，直接影响铸坯的形状和表面质量。

模具的设计要考虑到连铸机的生产能力、带钢尺寸要求和铸坯表面质量要求等因素。

模具设计要避免过度变形和拉伸，并保证坯料的表面平整和质量均匀。

5.机床精度：连铸机的机床精度对铸坯质量有重要影响。

精度的选择应根据带钢的宽度、厚度和表面质量要求来确定。

一般来说，机床精度要达到铸坯尺寸公差的要求，以保证铸坯的尺寸精度和形状精度。

6.润滑条件：连铸机的润滑条件对于提高铸坯质量和延长设备寿命有重要作用。

润滑条件的选择应综合考虑连铸机的生产能力、金属材料的润滑特性和金属坯料的质量要求等因素。

一般来说，润滑条件应使得金属材料在连铸过程中充分润滑，减少表面和内部缺陷。

7.控制系统：连铸机的控制系统是保证连铸质量和生产效率的关键。

控制系统的设计要根据连铸机的结构和工艺要求来确定。

连铸设备主要技术参数

连铸设备主要技术参数2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520 工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道 4 1~4 820 水冷Ⅱ切后辊道 6 8~12 900Ⅲ输出辊道（一）6 13~18 900Ⅳ输出辊道（二）4 19~22 900Ⅴ输出辊道（三）5 23~27 9002＃机冷床区辊道Ⅰ 3 28~30 900 30~31辊距1200 Ⅱ 4 31~34120Ⅲ 3 35~371201.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。

连铸工艺设备连铸设备及主要工艺参数

5.钢包长水口（保护套管）
①长水口的作用
用于钢包与中间包之间，保护钢流不受二次氧化，防止钢流飞溅、卷渣，减少中间包化钢水温降。
②长水口的材质
A.熔融石英质
主要成分是SiO2，这种水口导热率小，有较高的机械强度和化学稳定性，耐酸性渣的侵蚀，可以不烘烤使用。用于浇注一般钢种，含锰高的钢种不宜使用。
· L4ck 2
D2
③按经验公式计算
V=f·L′∕A
式中
A：铸坯横断面积。.
L′：铸坯断面周长
f：系数。与钢种、铸坯形状、结晶器参数、冷却制度等有关。方板坯取45～60, 圆坯取 35～45。小断面取上限，大断面取下限。
2.影响拉速的因素
①钢种的影响
钢种
拉速
奥氏体
不锈钢 V较大
高碳钢、
铁素体
二.冶金长度 1.铸坯的液芯长度指从结晶器钢液面开始到铸坯中心液相完
全凝固点的长度。根据凝固定律，铸坯完全凝固时：
Dk t k L
2
V
则： L =
D2
·4 K V2
2.冶金长度根据最大拉速计算出来的液芯长度。
LC =
D 4K
2
·
2
Vmax
3.铸机长度 LB = 1.1×LC
三.铸机的弧形半径指连铸坯外弧曲率半径。单位：m 确定弧形半径应考虑以下四点： A 铸坯表面所允许的变形量； B 二次冷却区应有一定的长度； C 钢水静压力； D 矫直前铸坯表面温度。
铸坯矫直前后的延伸示意图：
ａ—矫直前
ｂ—矫直后
设外弧半径为R,铸坯厚度为D, 则内弧表面延伸率ε：
A' 1 A% 0A 0 'C ' 1% 00 0 .5 D 1% 00

连铸设备主要技术参数

06连铸机参数培训资料

06连铸机参数培训资料一、06连铸机的基本参数：1. 铜管或铝管的直径范围：通常为8mm-200mm，根据实际需求调整。

2.喷嘴速度范围：通常为4m/s-10m/s，根据不同材料和规格进行调整。

3.高温铸造温度范围：通常为800℃-1100℃，根据具体需要进行调整。

4. 喷嘴冷却水流量：根据喷嘴直径和需求进行调整，通常为100L/min-500L/min。

5.真空度要求：高真空铸造需要达到10-2Pa，低真空铸造需要达到5-5Pa。

6. 连铸速度范围：根据铸造产品的要求，通常为0.5m/min-5m/min。

二、06连铸机的主要部件及其参数：1.铸模：在高温条件下接触铸造材料，常见的材料有高硼硅、碳化硅等，抗磨性好，使用寿命较长。

2.坩埚：用于储存铸造材料，通常使用石墨坩埚，能够耐受高温。

3.喷嘴：用于将铸造材料注入铸模，内部加装水冷系统，保证喷嘴不受高温影响。

4.传动系统：包括电机、减速机等部件，用于控制连铸机的运转速度和铸造速度。

5.冷却系统：用于保持铸造材料在整个工艺过程中保持合适的温度，通常使用水冷却系统。

三、06连铸机的操作方法：1.开机准备：检查连铸机各部件是否完好，检查冷却水、压缩空气等供给系统是否正常。

2.调试喷嘴：根据具体需求调整喷嘴的速度和冷却水流量，确保喷嘴能够正常工作。

3.预热坩埚和铸模：使用加热设备对坩埚和铸模进行预热，提高铸造的效果。

4.加载铸造材料：将铸造材料倒入坩埚，通过连铸机控制系统将材料注入铸模。

5.连铸过程中的监控：通过观察温度、喷嘴速度等参数，及时调整连铸机的工作状态。

6.冷却和出料：铸造完成后，通过冷却系统对铸模进行冷却，然后将成品从铸模中取出。

四、06连铸机的注意事项：1.操作人员应经过专业培训，了解设备的构造和操作流程。

2.在铸造过程中，持续监控各项参数，确保设备安全运行和产品质量。

3.定期保养和维护设备，清洁喷嘴、换掉磨损的部件等，保证设备的稳定性和寿命。
