户外断路器安装(电气工程质量检验评定标准实务操作)

断路器安装施工方案一、项目背景和目的在电力系统中，断路器是一种用来开关电路的电气设备。

它主要用于保护电气设备免受过电流和短路电流的损害。

断路器安装施工是电力工程中的关键环节之一、本施工方案旨在确保断路器安装的质量和安全性。

二、施工准备工作1.施工前的准备：施工前，必须准备好所需的材料和设备，包括断路器、电缆、电线、接线端子、电缆夹等。

2.施工工具准备：准备好各种施工工具，如电钻、锤子、扳手、检测仪器等。

3.安全措施：施工前必须进行安全培训，施工人员要穿防静电服、绝缘鞋等，并遵守安全操作规范。

三、施工步骤1.确定安装位置：根据电气系统的要求和布局，确定断路器的安装位置，并标记出来。

2.安装支架：根据标记位置，在墙壁或设备上安装支架，确保支架牢固可靠。

3.连接电缆：根据设计要求，将电缆布线到断路器位置，并进行相应的连接。

4.安装断路器：将断路器安装在支架上，确保断路器与支架之间的接触良好，紧固螺栓。

5.连接电线：根据断路器的接线要求，将电线连接到断路器的接线端子上，确保连接牢固可靠。

6.连接接地线：将接地线连接到断路器的接地端子上，确保接地可靠。

7.进行接线检测：将断路器连接到电源，使用检测仪器对接线进行测试，确保安装正确。

8.断路器调试：对已安装的断路器进行调试，检查断路器的工作状态和动作是否正常。

9.安装标牌：安装合适的标牌，标明断路器的位置、额定电流和其他相关信息。

10.清理工地：清理施工现场，确保无杂物和危险物。

四、安全措施1.施工期间，施工人员必须穿戴好防护装备，如安全帽、安全鞋、防静电服等。

2.施工人员必须熟悉施工工具的使用方法，并遵守安全操作规范。

3.施工现场必须进行警示标识，防止他人误入施工区域。

4.在进行电气接线前，必须切断电源，并进行电压检测，确保安全。

5.施工现场要保持整洁，材料和工具要妥善摆放，防止发生意外事故。

五、质量控制1.安装施工必须按照设计要求和相关标准进行，确保安装质量。

断路器安装标准工艺一、概况1、本工艺标准适用于六氟化硫断路器安装。

2、引用的标准GBJ147-90电气装置安装工程高压电气施工及验收规范。

二、施工工序流程图开箱检查预埋螺丝安装支架机构及灭弧室安装连接气管、油管充SF6气体及检漏调整试验验收二、安装调整技术措施1、开箱检查设备到货后，组织相关单位部门共同进行开箱检查，检查资料是否齐全，检查断路器备品备件齐全、完好、清洁，绝缘部件表面应无裂缝、缺损，外观检查有疑问时应进行探伤检验，瓷套外观完好、无损伤，瓷套与法兰的接合面粘合应牢固，法兰结合面应平整、无外伤和铸造砂眼，灭弧室应预充有SF6气体，压力值应与厂家技术要求相符，容易受潮或被盗的附件要运到仓库存放。

2、预埋螺栓首先复查基础中心距离及高度的误差不应大于10mm，预留螺栓孔或预埋铁板中心线的误差不应大于10mm。

预埋螺栓时要确保垂直度，要求前后左右方向螺丝中心距离偏差不得超过2mm，各螺栓预埋后露出地面距离要符合厂家要求，误差不大于5mm。

3、支架安装待预埋螺栓的混凝土完全凝固后将断路器的支架吊装，故要求预埋螺栓施工完成一星期后才能安装支架，调整预埋螺丝的螺母，使支架处于水平位置，然后紧固预埋螺栓。

4、断路器的组装按制造厂的编号和规定顺序进行组装，固定支架时，垫片厚度不应超过10mm，调整同相支柱瓷套的法兰面在同一水平面上，各支柱中心线间距离的误差不应大于5mm，相间中心距离误差不能大于5mm。

密封部位的螺栓使用力矩扳手紧固，力矩值符合产品的技术规范。

设备接线端子的接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂；载流部分的可挠连接不得有损折、表面凹陷及锈蚀现象。

根据产品标识按相序吊装断路器的灭弧室和机构，不能混装，注意吊绳要挂在厂家的专用吊环上。

5、操作机构的吊装（1）吊装之前要准备好螺栓、要安装的附件、消耗性的材料，并保持现场干净清洁，清洁瓷瓶、法兰和操作杆，密封法兰按产品要求涂上润滑剂。

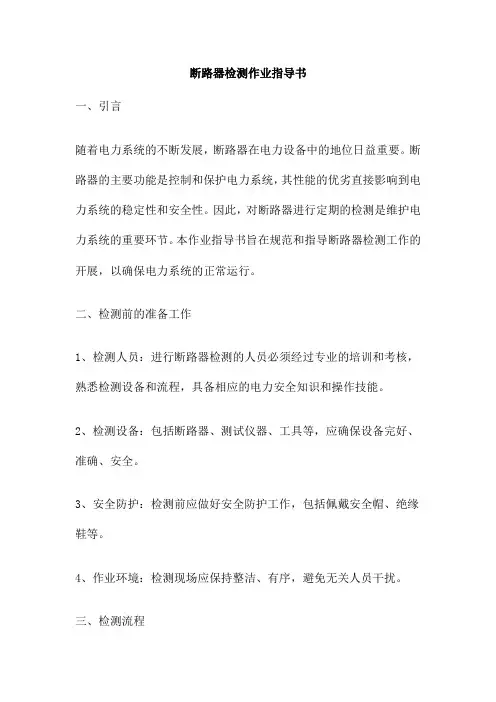

断路器检测作业指导书一、引言随着电力系统的不断发展，断路器在电力设备中的地位日益重要。

断路器的主要功能是控制和保护电力系统，其性能的优劣直接影响到电力系统的稳定性和安全性。

因此，对断路器进行定期的检测是维护电力系统的重要环节。

本作业指导书旨在规范和指导断路器检测工作的开展，以确保电力系统的正常运行。

二、检测前的准备工作1、检测人员：进行断路器检测的人员必须经过专业的培训和考核，熟悉检测设备和流程，具备相应的电力安全知识和操作技能。

2、检测设备：包括断路器、测试仪器、工具等，应确保设备完好、准确、安全。

3、安全防护：检测前应做好安全防护工作，包括佩戴安全帽、绝缘鞋等。

4、作业环境：检测现场应保持整洁、有序，避免无关人员干扰。

三、检测流程1、断路器外观检查：观察断路器的外观是否有损伤、变形、锈蚀等情况，如有异常应记录并上报。

2、机械性能测试：对断路器的操作机构、传动部分等进行检查，确认其动作灵活、无卡涩现象。

同时，进行分合闸操作，观察断路器的响应速度和动作精度。

3、电气性能测试：通过测试仪器对断路器的电气性能进行检测，包括绝缘电阻、介质强度、动作电流等参数。

如发现异常，应进行相应的处理并记录。

4、回路电阻测试：对断路器的触头回路进行电阻测试，以判断触头的接触情况。

如发现异常，应进行相应的处理并记录。

5、耐压试验：对断路器进行耐压试验，以检测其绝缘性能是否符合要求。

在进行耐压试验时，应严格遵守相应的安全规范。

6、维护保养：根据检测结果，对断路器进行相应的维护保养。

如有需要，可进行更换部件或维修操作。

在维修过程中，应遵守相应的维修规范，确保维修质量。

7、记录报告：对检测过程中的数据和结果进行详细记录，并撰写报告。

报告中应包括断路器的状态、测试数据、处理措施等内容。

同时，应将报告归档保存，以便后续查阅和分析。

8、安全注意事项：在检测过程中，应始终遵守安全规定，避免发生意外事故。

特别是在进行耐压试验和高电压操作时，应格外注意安全。

断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：目次1 适用范围 (27)2 编写依据 (27)3 作业流程 (27)4 安全风险辨析与预控 (28)5 作业准备 (28)6 作业方法 (29)7 质量控制措施及检验标准 (33)1 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的支柱式和罐式 S F 6 断路器安装作业。

2 编写依据表 2-1编 写 依 据3 作业流程作业（工序）流程见图 3-1。

图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 断路器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与断路器安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5 作业准备5. 1人员配备表5-1 作业人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法6. 1施工准备6. 1. 1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

6. 1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

6. 1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

6. 1.4 施工材料准备：螺栓等。
