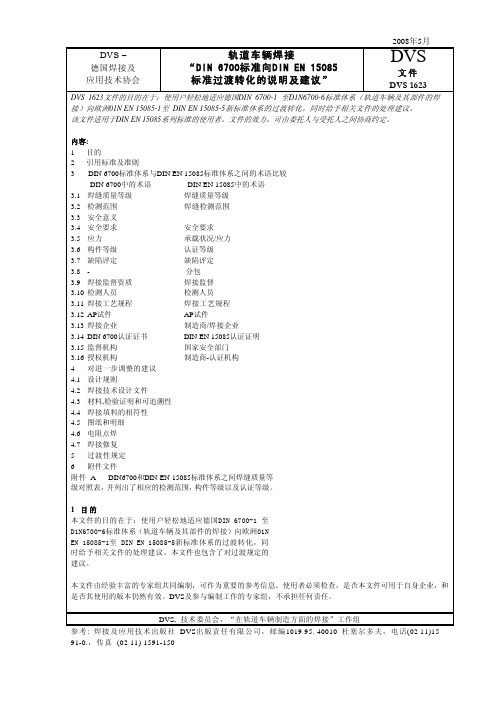

DVS 1623-2008 轨道车辆焊接 “DIN 6700标准向DIN EN 15085 标准过渡转化的说明及建议”

DVS 1623-2008 轨道车辆焊接 “DIN 6700标准向DIN EN 15085 标准过渡转化的说明及建议”

铁路应用— 轨道车辆及其部件的焊接 — 第1部分：通则 铁路应用 — 轨道车辆及其部件的焊接 — 第2部分：质量要求及焊接企业的资 质认证
DIN EN 15085-3 DIN EN 15085-4
铁路应用— 轨道车辆及其部件的焊接 — 第3部分：设计要求 铁路应用— 轨道车辆及其部件的焊接 — 第4部分：制造要求
注解： CP A中的“A” 表示在DIN EN 15085-3 中定义了特殊 等级。 DIN EN 15085-3表格4反映了承载状态、安全要求、焊缝 质量等级、缺陷评定等级、焊缝检测等级以及检测范围之 间的关系。必须指出：这里缺少在DIN EN15084的其它部 分中规定的细节。例如：DIN EN 15085-5中表1的脚注。 下面的表1显示了如何将DIN 6700中的焊接质量等级 按照DIN EN15085的新焊缝质量等级分类对应。这种 表 格 及 其 脚 注 适 用 于 将 按 照 DIN6700 制 定 的 文 件 向 DIN EN15085转化。
金 DIN EN 金属制品— 检验证明种类
DIN EN
12062 EG-准则
焊接接头的无损探伤— 金属材料通则 欧共体内部的铁路安全性
EBA — 管 理准则 对EBA权限内运营并监督的轨道车辆的
接合技术及材料技术的管理准则
3 DIN6700标准体系与DIN EN 15085标准体系之间的 术语比较
在 下 列 段 落 中 ， 针 对 6700 标 准 体 系 中 的 主 要 术 语 和 DIN EN 15085标准体系中的规则进行了比较。
内容:
1 目的
2 引用标准及准则
3 DIN 6700标准体系与DIN EN 15085标准体系之间的术语比较
DIN 6700中的术语

EN15085焊接质量管理体系--焊接计划控制程序教学文稿

EN15085焊接质量管理体系--焊接计划控制程序教学文稿

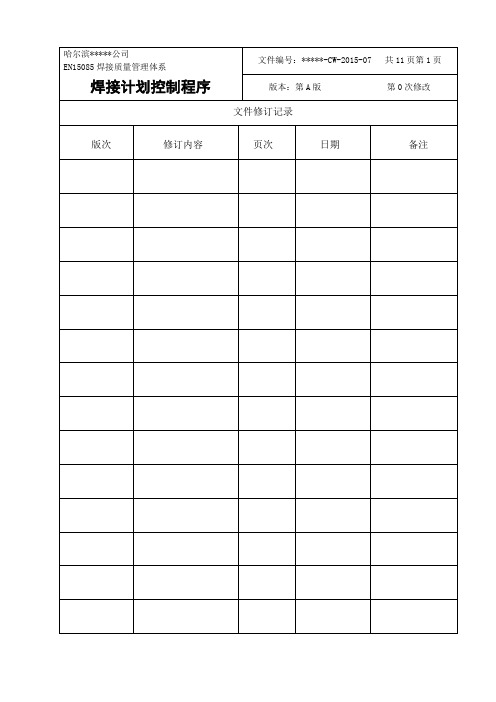

哈尔滨*****公司文件编号：*****-CW-2015-07共11页第1页EN15085焊接质量管理体系焊接计划控制程序版本：第A版第0次修改文件修订记录版次修订内容页次日期备注焊接计划控制程序版本：第A版第0次修改1目的为了保证对焊接件生产过程进行控制，确保焊接产品符合EN15085相关标准和客户要求，特建立此控制程序。

2适用范围适用于焊接件生产过程，目前公司与焊接有关的项目仅包括紧急疏散门系列产品。

本程序建立在ISO9001：2008质量管理体系的管理平台上，相关要求同样适用本程序。

3职责3.1技术部负责焊接计划的归口管理；3.2焊接责任人负责组织相关人员进行焊接要求评审和焊接技术评审。

4规范性引用文件见《焊接体系涉及的相关标准明细》，这些文件是本程序应用必不可少的，对于注日期的文件，仅可采用规定的版本，对于未注日期的文件，应采用其最新版本（包括所有修改版在内）。

5程序5.1焊接等级、质量等级和检验等级的确定5.1.1在合同评审时，焊接责任人根据用户提供的项目技术条件，组织进行要求评审和技术评审，确定项目的焊接等级、质量等级和检验等级。

5.1.2紧急疏散门是地铁车辆上供乘客及司乘人员在遇到紧急情况时从车辆上疏散的部件，虽然每个具体项目的结构不同，但其整体的部件类别均为CL2级，涉及焊接的质量等级和检验等级如下：类别焊接等级焊接质量等级焊缝检验等级缺陷质量等级等级EN15085-2CL2EN15085-3CPC2、CPC3 EN15085-3CT3ISO10042-C、EN5817-C5.2人员配备根据ISO3834-3及EN15085-2对焊接过程人员资质的要求，公司为紧急疏散门系列产品配置了焊接责任人、焊接监督人、焊工及专职检验人员。

5.2.1焊接责任人岗位焊接责任人焊接监督人资质IWEIWS依据ISO14731/EN719资质人员王峰张宏亮5.2.2焊工焊接计划控制程序岗位版本：第A版第0次修改资质依据ISO9606-1/ISO9606-2焊工资质人员焊工焊工焊工焊工焊工焊工焊工焊工焊工ISO9606-1141P BW8FM5s t3PA ss nbISO9606-1141P FW8FM5s t2PB slISO9606-1141P FW8FM5s t3PB slISO9606-1141P+T FW8FM5s t8PB slISO9606-2141P BW23s t3PA ss nbISO9606-2141P FW23s t3PB slISO9606-2141P FW23s t2PF slISO9606-2141P BW23s t8PF slISO9606-2141P BW23s t3H-L045sl魏厚清、尹逊军魏厚清、尹逊军魏厚清、尹逊军魏厚清魏厚清、尹逊军魏厚清、尹逊军魏厚清魏厚清魏厚清5.2.3检验人员岗位VT检验员PT检验员NDT工程师资质VT IPT IVTⅡ、PTⅡ依据ISO9712资质人员蓬美英、杨庆国蓬美英、杨庆国迟强5.3工艺准备5.3.1技术部根据具体项目的技术条件要求设计产品，其中焊接图纸要提交焊接责任人审批确认，并提交给客户的技术部门批准。

EN15085焊接质量管理体系--焊接计划控制程序

EN15085焊接质量管理体系--焊接计划控制程序

1 目的为了保证对焊接件生产过程进行控制，确保焊接产品符合EN15085相关标准和客户要求，特建立此控制程序。
