EN15085的轨道车辆和轨道车辆部件焊接

EN15085焊接质量管理体系–工作试件控制程序1. 引言EN15085标准是针对制造和维护轨道车辆部件的企业的一项规范，该标准要求企业建立一套完整的质量管理体系，以确保其所提供的产品符合标准，并达到客户的要求。

其中，焊接工作试件的控制程序是EN15085标准中的一个重要环节。

2. 工作试件的作用及重要性工作试件是对焊接工艺进行控制的重要手段之一，它能够模拟实际焊接过程中的温度、应力和变形等因素，并通过试件的形变来评估焊接工艺的质量，从而保证焊接产品的质量。

因此，工作试件的控制程序对于焊接工艺控制和质量保证非常重要。

3. 工作试件的管理流程在EN15085标准中，建议焊接企业制定并执行完整的工作试件控制程序。

该程序应包括以下步骤：3.1 工作试件的设计和准备首先，需要针对所使用的焊接材料和工艺，设计并制作相应的工作试件。

这些工作试件应当能够模拟实际使用环境中的焊接部件，并反映出所使用的焊接工艺的全部特征。

3.2 工作试件的焊接其次，需要依据所设计的工作试件，采用相应的焊接工艺，并在规定的条件下对工作试件进行焊接。

焊接过程应符合ISO 3834和EN 1090标准的要求。

3.3 工作试件的检测和评价针对焊接工艺和工作试件制作的特点，需要选择合适的方法对工作试件进行检测和评价，评价所得数据应记录下来并保存。

3.4 工作试件的记录和存档最后，需要将工作试件的制作、焊接、检测和评价等所有相关数据进行记录，并以相应的形式进行存档。

在存储期限内，这些记录应可供随时查阅和检查。

4. 管理程序的执行为确保焊接产品质量的统一和稳定，企业需要严格执行工作试件控制程序。

具体执行方法包括：4.1 对合格工作试件的确认和编号应制定合格工作试件的确认标准，并对所制备的工作试件进行确认和编号，以防止混淆或误用。

4.2 对工作试件的定期检查应定期检查已存档的工作试件记录，并根据需要重新进行检测、评价和记录。

4.3 对记录的存储和文档管理为了保持数据的完整和准确，应确保所有记录文件的存储在相应的存储介质上，并注明存储期限和存储位置，同时要进行文档管理，防止数据流失或丢失。

欧洲标准E N15085- 32007年10月份ICS25.160德语版本铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定本欧洲标准由CEN于2007年8月26日通过。

在满足CEN/CENELEC议程的条件下，CEN成员国有权把本欧洲标准不做任何变更用作一种国家标准。

您可以根据需要在管理中心或者在任何CEN成员国处购买现有清单中本国家标准的最新版本，包括与其书目相关的说明。

本欧洲标准存在三种官方版本（德语，英语，法语），由CEN成员国自己负责翻译成本国语言的、并告知了中心秘书处的其它语言版本具有与官方版本一样的地位。

CEN成员国由以下国家的国家标准化研究所组成：比利时，保加利亚，丹麦，德国，爱沙尼亚，芬兰，法国，希腊，爱尔兰，冰岛，意大利，拉脱维亚，立陶宛，卢森堡，马耳他，荷兰，挪威，奥地利，波兰，葡萄牙，罗马尼亚，瑞典，瑞士，斯洛伐克，斯洛文尼亚，西班牙，捷克共和国，匈牙利，大不列颠联合王国与塞浦路斯。

CENELEC欧洲标准化委员会管理中心：ruedeStassart35，B－1050布鲁塞尔目录页码前言 (5)序言 (6)1、适用范围 (7)2、标准参阅 (7)3、概念 (8)4、设计规定 (8)4.1概述 (8)4.2静力强度 (9)4.3疲劳强度 (9)4.4应力状态以及应力利用 (9)4.5安全需求 (10)4.6焊缝质量等级 (10)4.7焊缝检验等级 (11)4.8应力状态、安全需求、焊缝质量等级、缺陷的质量标号、焊缝检验等级与检验之间的关系 (12)5、缺陷评价等级 (12)5.1概述 (12)5.2缺陷评价等级 (12)6、母材与焊丝的选择 (15)6.1母材的选择 (15)6.2焊丝的选择 (15)7、焊缝的结构/形状 (15)7.1概述 (15)7.2冷成形区域的焊接 (16)7.3生产规定 (16)7.4焊接图纸上的说明 (28)附件A（仅供参考）焊缝清单 (29)附件B（仅供参考）焊缝的坡口预加工 (30)附件C（仅供参考）塞焊的焊接坡口预加工 (39)附件D（仅供参考）涉及到应力状态与焊缝检验等级的连接形式 (40)附件E（仅供参考）检查焊接接头用流程图 (41)附件F（标准参阅）电接触点焊 (42)F.1概述 (42)F.2最低剪拉力 (46)附件G（仅供参考）焊接安全需求规定 (48)附件H（仅供参考）6000系列铝材挤压成形件的焊接——提升碰撞安全性的Aljoin项目建议 (49)参考文献 (50)页码插图1——拉板中带有较高应力的箱形梁示例 (17)插图2——具有不同板厚的部件上的对接焊缝 (18)插图3——塞焊缝与长孔焊缝的可焊接性与可接近性 (19)插图4——塞焊缝与长孔焊缝用尺寸 (19)插图5——熔化区域的最小距离 (20)插图6——垂直安装在纵向焊缝上的加强筋 (20)插图7——自由切削 (20)插图8——支座与加强板末端的结构 (21)插图9——支座形状 (21)插图10——端部周边焊 (22)插图11——角焊缝用边缘距离 (22)插图12——搭接焊缝用最小搭接尺寸 (23)插图13——对接焊缝用引弧板与收弧板示例 (23)插图14——带有由卡死引起的内应力的焊缝 (24)插图15——混合连接形式 (25)插图16——腐蚀位置 (25)插图17——焊缝过渡区域的矫正 (26)插图18——断续焊缝 (28)插图D.1——与应力状态与焊缝检验等级有关的连接形式 (40)插图F.1——角型材与板材的电接触点焊 (42)插图F.2——板材的电接触点焊，单行 (43)插图F.3——板材的电接触点焊，双行 (43)插图F.4——板材的电接触点焊，双行，交叉 (43)页码表格1——应力状态 (9)表格2——焊缝质量等级 (10)表格3——焊缝质量等级与焊缝检验等级之间的关系 (11)表格4——应力状态、安全需求、焊缝质量等级、缺陷性的质量标号、焊缝检验等级与检验之间的关系 (12)表格5——涉及到焊缝质量等级的钢材的评价等级 (13)表格6——涉及到焊缝质量等级的铝材与铝合金的评价等级 (13)表格7——涉及到焊缝质量等级的钢材的激光束焊接与电子束焊接用评价等级 (14)表格8——涉及到焊缝质量等级的铝材与铝合金的激光束焊接与电子束焊接用评价等级 (14)表格9——冷成形区域的焊接（适用于钢材） (16)表格B.1——焊缝的坡口预加工与坡口厚度 (31)表格C.1——塞焊的焊接坡口预加工与坡口厚度 (39)表格F.1——焊点距与边缘距 (42)表格F.2——质量要求 (44)表格F.3——表面质量等级 (46)表格F.4——适用于焊接质量等级CPC1，CPC2与CPC3的钢材的电接触点焊的最低剪拉力 (47)表格F.5——适用于焊接质量等级CPC1，CPC2与CPC3的铝材与铝合金的电接触点焊的最低剪拉力 (47)本标准（15085－3：2007）由CEB/TC256“铁路设施”技术委员会制定，其秘书处受DIN标准委员会领导。

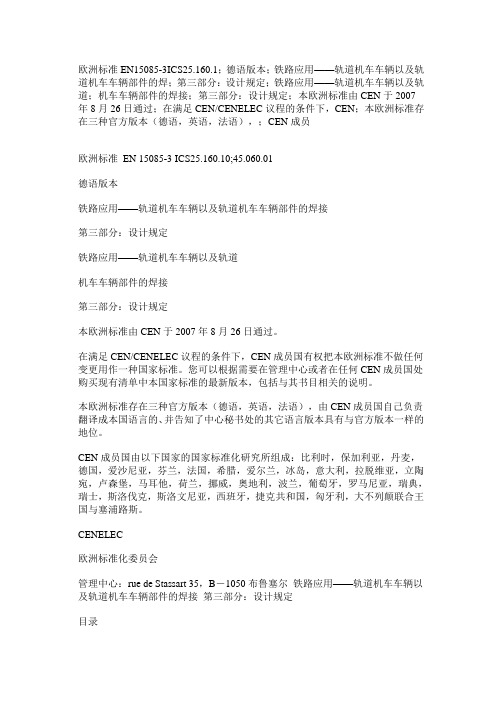

欧洲标准EN15085-3ICS25.160.1；德语版本；铁路应用——轨道机车车辆以及轨道机车车辆部件的焊；第三部分：设计规定；铁路应用——轨道机车车辆以及轨道；机车车辆部件的焊接；第三部分：设计规定；本欧洲标准由CEN于2007年8月26日通过；在满足CEN/CENELEC议程的条件下，CEN；本欧洲标准存在三种官方版本（德语，英语，法语），；CEN成员欧洲标准EN 15085-3 ICS25.160.10;45.060.01德语版本铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定本欧洲标准由CEN于2007年8月26日通过。

在满足CEN/CENELEC议程的条件下，CEN成员国有权把本欧洲标准不做任何变更用作一种国家标准。

您可以根据需要在管理中心或者在任何CEN成员国处购买现有清单中本国家标准的最新版本，包括与其书目相关的说明。

本欧洲标准存在三种官方版本（德语，英语，法语），由CEN成员国自己负责翻译成本国语言的、并告知了中心秘书处的其它语言版本具有与官方版本一样的地位。

CEN成员国由以下国家的国家标准化研究所组成：比利时，保加利亚，丹麦，德国，爱沙尼亚，芬兰，法国，希腊，爱尔兰，冰岛，意大利，拉脱维亚，立陶宛，卢森堡，马耳他，荷兰，挪威，奥地利，波兰，葡萄牙，罗马尼亚，瑞典，瑞士，斯洛伐克，斯洛文尼亚，西班牙，捷克共和国，匈牙利，大不列颠联合王国与塞浦路斯。

CENELEC欧洲标准化委员会管理中心：rue de Stassart 35，B－1050布鲁塞尔铁路应用——轨道机车车辆以及轨道机车车辆部件的焊接第三部分：设计规定目录页码前言 (5)序言 (6)1、适用范围 (7)2、标准参阅 (7)3、概念 (8)4、设计规定 (8)4.1 概述 (8)4.2 静力强度 (9)4.3 疲劳强度 (9)4.4 应力状态以及应力利用 (9)4.5 安全需求 (10)4.6 焊缝质量等级 (10)4.7 焊缝检验等级 (11)4.8 应力状态、安全需求、焊缝质量等级、缺陷的质量标号、焊缝检验等级与检验之间的关系 (12)5、缺陷评价等级 (12)5.1 概述 (12)5.2 缺陷评价等级 (12)6、母材与焊丝的选择 (15)6.1 母材的选择 (15)6.2 焊丝的选择 (15)7、焊缝的结构/形状 (15)7.1 概述 (15)7.2 冷成形区域的焊接 (16)7.3 生产规定 (16)7.4 焊接图纸上的说明 (28)附件A（仅供参考）焊缝清单............................................................29 附件B（仅供参考）焊缝的坡口预加工................................................30 附件C（仅供参考）塞焊的焊接坡口预加工..........................................39 附件D（仅供参考）涉及到应力状态与焊缝检验等级的连接形式...............40 附件E（仅供参考）检查焊接接头用流程图..........................................41 附件F（标准参阅）电接触点焊 (42)F.1 概述 (42)F.2 最低剪拉力 (46)附件G（仅供参考）焊接安全需求规定............................................. 48 附件H（仅供参考）6000系列铝材挤压成形件的焊接——提升碰撞安全性的Aljoin 项目建议.............................................................................. 49 参考文献 (50)页码插图1——拉板中带有较高应力的箱形梁示例?????????????17 插图2——具有不同板厚的部件上的对接焊缝?????????????18 插图3——塞焊缝与长孔焊缝的可焊接性与可接近性??????????19 插图4——塞焊缝与长孔焊缝用尺寸?????????????????19 插图5——熔化区域的最小距离???????????????????20 插图6——垂直安装在纵向焊缝上的加强筋??????????????20 插图7——自由切削????????????????????????20 插图8——支座与加强板末端的结构?????????????????21 插图9——支座形状????????????????????????21 插图10——端部周边焊?????????????????????? 22 插图11——角焊缝用边缘距离??????????????????? 22 插图12——搭接焊缝用最小搭接尺寸????????????????23 插图13——对接焊缝用引弧板与收弧板示例????????????? 23 插图14——带有由卡死引起的内应力的焊缝????????????? 24 插图15——混合连接形式????????????????????? 25 插图16——腐蚀位置??????????????????????? 25 插图17——焊缝过渡区域的矫正?????????????????? 26 插图18——断续焊缝??????????????????????? 28 插图D.1——与应力状态与焊缝检验等级有关的连接形式????????40 插图F.1——角型材与板材的电接触点焊??????????????? 42 插图F.2——板材的电接触点焊，单行???????????????? 43 插图F.3——板材的电接触点焊，双行???????????????? 43 插图F.4——板材的电接触点焊，双行，交叉????????????? 43页码表格1——应力状态????????????????????????9 表格2——焊缝质量等级??????????????????????10 表格3——焊缝质量等级与焊缝检验等级之间的关系??????????11 表格4——应力状态、安全需求、焊缝质量等级、缺陷性的质量标号、焊缝检验等级与检验之间的关系???????????????????????12 表格5——涉及到焊缝质量等级的钢材的评价等级???????????13 表格6——涉及到焊缝质量等级的铝材与铝合金的评价等级???????13 表格7——涉及到焊缝质量等级的钢材的激光束焊接与电子束焊接用评价等级????????????????????????????????14表格8——涉及到焊缝质量等级的铝材与铝合金的激光束焊接与电子束焊接用评价等级?????????????????????????????14 表格9——冷成形区域的焊接（适用于钢材）?????????????16 表格B.1——焊缝的坡口预加工与坡口厚度??????????????31 表格C.1——塞焊的焊接坡口预加工与坡口厚度????????????39 表格F.1——焊点距与边缘距????????????????????42 表格F.2——质量要求???????????????????????44 表格F.3——表面质量等级?????????????????????46 表格F.4——适用于焊接质量等级CP C1，CP C2与CP C3的钢材的电接触点焊的最低剪拉力????????????????????????? 47 表格F.5——适用于焊接质量等级CP C1，CP C2与CP C3的铝材与铝合金的电接触点焊的最低剪拉力????????????????????? 47本标准（15085－3：2007）由CEB/TC；本欧洲标准必须通过在2008年四月份之前公开相同；EN15085系列标准“铁路应用——轨道机车车辆；——第一部分：概述；——第二部分：焊接企业的质量要求与认证；——第三部分：设计规定；——第四部分：生产要求；——第五部分：检验与文件存档；需要说明的是，本文件中的几个文本可能涉及到专利权；根据CEN/CENEL本标准（15085－3：2007）由CEB/TC 256“铁路设施”技术委员会制定，其秘书处受DIN标准委员会领导。

EN15085焊接质量管理体系–焊接计划控制程序1. 焊接计划控制程序介绍EN15085焊接质量管理体系是欧洲铁路行业为了保证车辆和装备的焊接质量而研发的一种标准。

在EN15085标准中，焊接计划控制程序扮演着重要的角色，它能够确保焊接过程的一致性和可追溯性，确保焊接过程符合标准要求，并促进焊接质量的持续改进。

2. 焊接计划控制程序的主要内容焊接计划控制程序主要包括以下内容：2.1. 焊接计划制定焊接计划是确定焊接工作任务、焊接厚度、焊接材料和焊接方法等的详细计划。

焊接计划应当根据客户的需求、工程师的规划和焊接工艺评估来进行制定。

制定焊接计划的过程需要通过多方面的评估和讨论，确保在焊接过程中能够满足质量标准和要求。

2.2. 焊接工艺规范的制定和审核焊接工艺规范是对焊接过程中使用的焊接方法、材料、设备和技术的详细要求和说明。

焊接工艺规范应当根据客户需求，考虑材料的特性、实际焊接条件和保证焊接质量等因素来进行制定。

制定焊接工艺规范的过程需要多方面的参与和审核，确保焊接质量符合标准和要求。

2.3. 焊接过程控制焊接过程控制是指对焊接过程的实际情况进行监控和记录，以确保焊接质量符合标准和要求。

焊接过程控制的过程中需要进行参数监控、焊接参数记录、焊接过程检验等多项工作，以确保焊接产品能够满足质量标准和要求。

2.4. 焊接质量控制焊接质量控制是指对焊接质量进行综合评估和管理，以确保焊接产品质量符合标准和要求。

焊接质量控制的过程中需要进行焊缝检验、力学性能检验、热影响区检验等多项工作，以保证焊接产品的质量和可靠性。

3. 焊接计划控制程序的重要性焊接计划控制程序的制定和执行对于保证焊接产品的质量和可靠性具有重要的作用。

采用焊接计划控制程序可以确保焊接过程的一致性和可追溯性，有助于提高产品的可靠性和降低质量问题的出现率。

在EN15085焊接质量管理体系中，焊接计划控制程序也是其中的重要环节，能够使焊接过程更加严格和规范，确保焊接产品的质量和性能符合标准和要求。

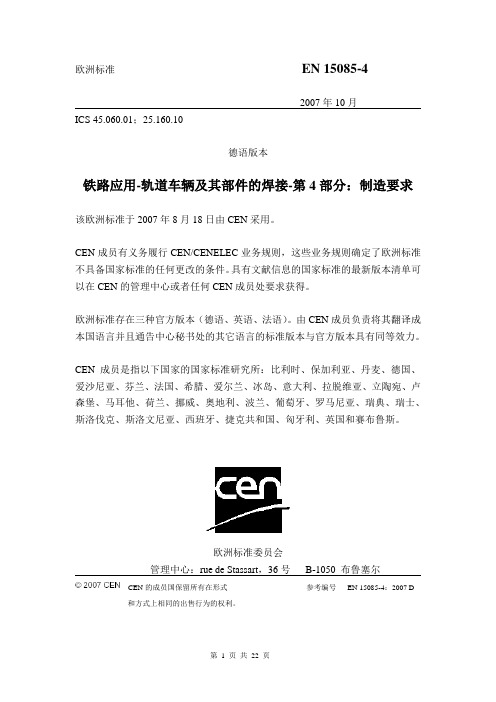

欧洲标准EN 15085-42007年10月ICS 45.060.01；25.160.10德语版本铁路应用-轨道车辆及其部件的焊接-第4部分：制造要求该欧洲标准于2007年8月18日由CEN采用。

CEN成员有义务履行CEN/CENELEC业务规则，这些业务规则确定了欧洲标准不具备国家标准的任何更改的条件。

具有文献信息的国家标准的最新版本清单可以在CEN的管理中心或者任何CEN成员处要求获得。

欧洲标准存在三种官方版本（德语、英语、法语）。

由CEN成员负责将其翻译成本国语言并且通告中心秘书处的其它语言的标准版本与官方版本具有同等效力。

CEN成员是指以下国家的国家标准研究所：比利时、保加利亚、丹麦、德国、爱沙尼亚、芬兰、法国、希腊、爱尔兰、冰岛、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、奥地利、波兰、葡萄牙、罗马尼亚、瑞典、瑞士、斯洛伐克、斯洛文尼亚、西班牙、捷克共和国、匈牙利、英国和赛布鲁斯。

欧洲标准委员会管理中心：rue de Stassart，36号B-1050 布鲁塞尔CEN的成员国保留所有在形式参考编号EN 15085-4：2007 D和方式上相同的出售行为的权利。

页码前言 (3)引言 (4)1 应用范围 (5)2 标准参阅 (5)3 概念 (6)4 焊接准备 (6)4.1 焊接计划文件 (6)4.2 工作试件 (8)5 焊接要求 (10)5.1 概述 (10)5.2 要求概述 (10)5.3 焊接材料 (13)5.4 母材 (14)5.5 焊接过程 (15)6 轨道车辆的焊接维修的特点 (16)6.1 焊接维修的通用规则 (16)6.2 检测和文件 (17)参考文献 (18)该文件（EN 15085-4：2007）由CEN/TC 256“铁路”技术委员会制定，其秘书处为DIN秘书处。

欧洲标准必须具有国家标准的地位，可以公布相同的文段或者承认至2008年4月，可能存在的与之相悖的标准必须在2008年4月前撤消。

欧洲标准ENEN 15085－2－2007轨道应用－轨道车辆和车辆部件的焊接－第2部分：焊接制造商的质量要求和认证2007. CEN成员在全世界保留本标准的所有使用权英文译本铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求本欧洲标准由CEN 于2007 年8 月26 日批准。

CEN 成员必须遵循CEN/CENELEC 的内部规则，该规则规定了本欧洲标准在未改动情况下可以作为国家标准的条件。

有关这类国家标准的最新列表和参考书目可向中央秘书处或任何CEN 成员索取。

本欧洲标准有三种语言的正式版本（英文、法文、德文）。

本标准的其它语言版本由CENELEC 成员国负责译为本国语言，并通报给中央秘书处，其与正式版本有同等效力。

CEN 成员是奥地利、比利时、保加利亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士和英国的国家电工委员会。

前言 (4)1 范围 (4)2 引用标准 (4)3 术语和定义 (5)4 焊接制造商的认证 (5)5 对于焊接制造商的质量要求 (6)5．1 工作人员要求 (6)5．1．1焊工和焊接工作人员 (6)5．1．2焊接协调 (7)5.1.3转包合同的焊接协调员 (8)5.1.4检查人员 (8)5.2技术要求 (8)5．3焊接协调组织 (9)5．4 焊接工艺规范 (9)5．5要求鉴定标准的任务 (9)6审核程序 (10)6．1审核认证 (10)6．2证书 (10)7 有效性 (10)附件A (11)附件B (13)附件C (17)附件D (19)前言（EN 15085-2：2007）是由CEN/TC256技术委员会起草的关于“轨道应用”的文档，该组织的秘书处是由DIN组建的。

应该给予该欧洲标准国家标准的地位，最晚在2008年的四月以独立文档的形式出版，并且与国家级标准相冲突的地方要被指出。

EN15085认证EN15085的标准名称是：轨道应用—轨道车辆和车辆部件的焊接认证体系（Railway application—Welding of railway vehicles and components），该系列标准自2008年4月起正式开始执行以来，已逐步取代原德国DIN6700系列标准，成为该领域的权威认证体系。

EN15085认证对企业焊接质量、焊接管理人员和焊工资质、设计结构、生产工艺管理、产品质量监督检验等都提出了详尽和规范的要求。

随着我国轨道交通事业的迅速发展，我国的轨道事业相关企业出口量与日俱增，通过EN15085标准体系认证成为我国轨道车辆和车辆部件企业出口至欧盟国家的必备条件，同时也是我国铁道部门选择供货商的先决要素。

THE FIRST WELDING COMPANY Inc.第一焊接协会（PZV AR）是欧盟轨道焊接委员会（ECWRV）所认可的EN15085系列标准认证机构，总部位于斯洛伐克，是欧盟轨道车辆焊接领域最专业的机构之一，可对相关企业进行焊接认证、咨询、技术培训、检验及测试等服务。

目前，沃证（VIACERT）国际检测认证中心是PZV AR在中国区的代表处，可以直接受理国内企业申请EN15085认证。

EN15085体系由五个部分组成：1.总则2.焊接企业的质量要求及资格认证3.设计要求4.生产要求5.检验、试验与文件EN15085认证级别及要求CL1：焊缝质量等级：CPA~CPD质量要求：EN ISO3834-2焊接责任人员要求：ACL2：焊缝质量等级：CPC1~CPD质量要求：EN ISO3834-3焊接责任人员要求：B或CCL3：焊缝质量等级：CPD质量要求：EN ISO3834-4焊接责任人员要求：无要求CL4：焊缝质量等级：无直接焊接，只进行设计、采购和安装或销售质量要求：EN ISO3834-3焊接责任人员要求：CL1：A；CL2：B或CEN15085的焊缝质量等级1.由设计人员根据产品的承载状态和安全性要求，经过计算后确定焊缝的质量等级2.焊缝质量等级决定了焊缝的缺陷质量等级和焊缝检验等级。

EN 15085-1铁路应用－车辆和车辆部件的焊接－第1部分：概述英文译本铁路上的应用－铁路车辆及其部件的焊接－第3部分：设计要求本欧洲标准由CEN 于2007 年8 月26 日批准。

CEN 成员必须遵循CEN/CENELEC 的内部规则，该规则规定了本欧洲标准在未改动情况下可以作为国家标准的条件。

有关这类国家标准的最新列表和参考书目可向中央秘书处或任何CEN 成员索取。

本欧洲标准有三种语言的正式版本（英文、法文、德文）。

本标准的其它语言版本由CENELEC 成员国负责译为本国语言，并通报给中央秘书处，其与正式版本有同等效力。

CEN 成员是奥地利、比利时、保加利亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士和英国的国家电工委员会。

目录前言 (3)引言 (4)1 范围 (5)2 引用标准 (5)3 术语和定义 (5)3.1制造商认证主体 (5)3.2 认证等级 (6)3.3 焊接性能等级 (6)3.4 焊接检验等级 (6)3.5 客户 (6)3.6 制造商 (6)3.7 国家安全机构 (6)3.8 qualification资格 (6)3.9 有资格的 (6)3.10 焊接分承包商 (6)3.11 接头静态尺寸计算 (7)3.12 接受机构 (7)3.13 有效横截面 (7)3.14 接头疲劳尺寸计算 (7)3.15 应力种类 (7)3.16 应力参数 (7)3.17 容许疲劳应力 (7)3.18 安全性种类 (7)3.19 生产焊接试验 (7)4 一般要求 (8)附录A (9)（EN 15085-2：2007）是由CEN/TC256技术委员会起草的关于“轨道应用”的文档，该组织的秘书处是由DIN 组建的。

应该给予该欧洲标准国家标准的地位，最晚在2008年的四月以独立文档的形式出版，并且与国家级标准相冲突的地方要被指出。

EN15085轨道车辆焊接标准及相关大全序号标准编号标准名称及内容版本日期备注1EN ISO 3834（全部）金属材料熔焊质量要求2EN ISO 4063：2000焊接和相关过程-过程清单和顺序编号2000ISO 4063：20003EN 286-3容纳冷气或氮气的不用火加热的简单压力容器-第3部分：铁路机车车辆气力制动设备和辅助气动设备用钢压力容器4EN 286-4容纳冷气或氮气的不用火加热的简单压力容器-第4部分：铁路机车车辆气力制动设备和辅助气动设备用铝合金压力容器5EN 15085-1：2007铁路上的应用-铁路车辆及其部件的焊接-第1部分：概述200706EN 15085-2：2007铁路上的应用-铁路车辆及其部件的焊接-第2部分：焊接制造商的质量要求和鉴定证明20077EN 15085-3：2007铁路上的应用-铁路车辆及其部件的焊接-第3部分：设计要求2007 8EN 15085-4：2007铁路上的应用-铁路车辆及其部件的焊接-第4部分：生产要求20079EN 15085-5：2007铁路上的应用-铁路车辆及其部件的焊接-第5部分：检查、试验和证明文件200710EN 473无损探伤试验-无损探伤人员的资格认证和合格鉴定-一般原则11EN 287-1焊接人员的资格考核-熔焊-第一部分：钢12EN 1418焊接人员-金属材料全机械焊接和自动焊接用电阻焊设备以及熔焊焊接设备操作员的检验13EN ISO 9606-2：2004焊工考试-熔焊-第2部分：铝200414EN ISO 14555:2006焊接-金属材料的电弧螺栓焊接2006ISO14555:2006 15EN ISO 14731:2006焊接监督员-任务和责任2006ISO 14731:2006 16EN ISO 15607:2003金属材料焊接工艺的要求和鉴定-一般规定200317EN ISO 15609（所有部分）金属材料焊接工艺的要求和鉴定-焊接说明200318EN ISO 15610：2003金属材料焊接工艺的要求和鉴定-使用已经试验过的焊接焊接添加剂进行鉴定200319EN ISO 15611：2003金属材料焊接工艺的要求和鉴定-根据已有焊接技术经验的鉴定200320EN ISO 15612：2004金属材料焊接工艺的要求和鉴定-通过使用标准焊接工艺进行鉴定200421EN ISO 15613：2004金属材料焊接工艺的要求和鉴定-根据预生产焊接试验的鉴定200422EN ISO 15614：2004金属材料焊接工艺的要求和鉴定-焊接工艺试验200423EN ISO 15620：2000焊接-金属材料的摩擦焊接200024EN ISO/ICE 17025 ：2005测试和校准实验室能力的一般要求200525CEN ISO/TR 15608:2005焊接-金属材料组分类规程2005ISO/TR 15608:2005 26EN 1011-2焊接-关于焊接金属材料的建议-第2部分：铁素体钢的电弧焊27EN 1708-2焊接-钢材基本焊接接头的详细说明-第2部分：非内部加压部件28EN 10025-2结构钢热轧产品-第2部分：非合金结构钢的技术性交货条件29EN 12663铁路上的应用-铁路车辆车体的结构要求30EN 13749铁路上的应用-车轮组及转向车-说明转向构架结构要求的方法31EN 22553焊接接头、钎焊接头和点焊接头-图纸上的符号表示法ISO 2553:199215085体系相关标准（整理）32EN ISO 5817焊接-钢、镍、钛及其合金的熔焊接头（电子束河激光束焊接除外）-缺陷的质量标准ISO 5817:200333EN ISO 6520-1焊接及有关工序-金属材料集合形状缺陷的分类-第1部分：熔焊ISO-6520-1:2007 34EN ISO 6520-2焊接及有关工序-金属材料集合形状缺陷的分类-第2部分：加压焊ISO-6520-2:200735EN ISO 9692-1焊接及有关工序-有关接头准备的建议-第1部分：钢材的手工金属电弧焊、气体保护技术电弧焊、气焊、钨极惰性气体保护电弧焊及电子束和激光束焊接ISO 9692-1:200336EN ISO 9692-2焊接及有关工序-有关接头准备的建议-第2部分：钢材的潜弧焊ISO 9692-2:199837EN ISO 9692-3焊接及有关工序-有关接头准备的建议-第3部分：铝及铝合金的金属极惰性气体保护焊和钨极惰性气体保护焊ISO 9692-3:200038EN ISO 10042焊接-铝及铝合金的弧焊接头-缺陷的质量标准ISO 10042:2005 39EN ISO 13919-1焊接-电子束和激光束焊接接头-缺陷质量标准指导准则-第1部分：ISO 13919-1：1996 40EN ISO 13919-2焊接-电子束和激光束焊接接头-缺陷质量标准指导准则-第2部分：铝及可焊接合金ISO 13919-2：200141EN ISO 15614-1金属此案料焊接工艺规格及合格标准-焊接工艺试验-第1部分：钢材的电弧焊和气焊以及镍和镍合金的电弧焊ISO 15614-1：200442EN ISO 15614-12金属此案料焊接工艺规格及合格标准-焊接工艺试验-第12部分：点焊、缝焊合多点凸焊ISO 15614-12：200443EN ISO 17653金属材料焊缝的破坏性试验-电阻点焊焊缝的抗扭试验ISO 17653：2003 44ISO 10447电阻焊接-电阻点焊、多点凸焊和缝焊焊缝的剥离试验以及抗凿试45EN 13479焊接添加剂-金属材料熔焊添加剂和粉末的一般产品标准46EN ISO 544焊接添加剂-金属焊接添加剂的技术交货条件-产品的类型、尺寸、极限偏差和标识ISO 544：200347EN ISO 17652-1焊接-焊接和相关过程生产涂层的试验-第1部分：一般要求ISO 17652-1：2003 48EN ISO 17652-2ISO 17652-2：2003 49EN 10204金属制品-检验证明的类型50EN 12062焊接的无损检测-金属材料的一般规定51EN ISO 3834(所有部分）金属材料熔焊的质量要求52EN ISO/ICE 17050-1 ：2004一致性评价-卖主的一致性声明-第1部分：一般要求ISO/ICE 17050-1 ：2004 53EN ISO/ICE 17050-2 ：2004一致性评价-卖主的一致性声明-第2部分：支持存档ISO/ICE 17050-2 ：2004 545556。

欧洲标准EN EN 15085－5—20轨道应用－轨道车辆和车辆部件的焊接－第4部分：生产要求2007. CEN成员在全世界保留本标准的所有使用权欧洲标准EN 15085－52007 年10 月ICS 25. 160. 10；45. 060.01英文版本轨道应用－轨道车辆和车辆部件的焊接－第 5 部分：检验和存档该欧洲标准由欧洲标准化协会（CEN）于2007 年8 月26 日通过。

CEN 的成员有义务遵守CEN／CENELEC 内部规则，其中规定了在哪些条件下不作任何改动就可给予本欧洲标准一个国家标准的地位。

有关国家标准的最新说明和参考文献，可以从秘书处或任何CEN 成员获得。

此欧洲标准有三种官方版本（英语、法语和德语），CEN 成员有责任翻译成自己语言的版本，并通知秘书处保留相同地位的官方版本。

CEN 成员为以下国家的国家标准化研究所：比利时，丹麦，德国，爱沙尼亚，芬兰，法国，希腊，爱尔兰，冰岛，意大利，拉脱维亚，立陶宛，卢森堡，马尔他，荷兰，挪威，奥地利，波兰，葡萄牙，瑞典，瑞士，斯洛伐克，斯洛文尼亚，西班牙，捷克，匈牙利，英国和塞浦路斯。

前言 (5)1 范围 (5)2 引用标准 (5)3 术语和定义 (6)4 焊接前的准备 (6)4．1 焊接计划文档 (6)4．1．1 概要 (6)4．1．2 工作计划 (6)4．1．3 其他焊接文档 (7)4．1．4 焊接过程说明书 (7)4．2生产焊接测试 (8)4．2．1概要 (8)4．2．2生产焊接测试来检查和确保设计的准确性 (8)4．2．3为证明该焊接条件的生产焊接测试 (8)4．2．4为展示焊工技能的生产焊接试验 (8)4．2．5为证明焊缝品质的生产焊接测试 (9)4．2．6为确定电子束和激光束焊接的生产焊接测试 (9)4．2．7以核实电阻点，轧辊缝和投影焊缝的生产焊接测试 (9)4．2．8为核实闪光对焊的生产焊接测试 (9)4．2．9为核实螺柱焊的生产焊接测试 (10)5 焊接要求 (10)5．1概要 (10)5．2一般要求 (10)5．2．1焊接准备 (10)5．2．2焊接的执行 (11)5．2．3焊接质量 (11)5.3焊接耗材 (12)5.3.1焊接耗材的选择 (12)5.3.2焊接耗材的整合 (12)5.3.3储存及处理 (13)5.4母材 (13)5.4.1对于母材的选择 (13)5.4.2母材的一致性 (13)5.4.3对于焊接碳和细晶粒结构钢的附加规则 (13)5.4.4对于铸铁焊接的附加规则 (13)5.4.5对于不锈钢焊接的附加规则 (13)5.4.6对于焊接碳或带有不锈钢的细晶粒结构钢的附加规则 (13)5.4.7对于焊接铝和铝合金的附加规则 (14)5.5焊接工艺 (14)6对于轨道车辆维修焊接的特殊要求 (15)6.1对于维护焊接的一般规则 (15)6.2测试和文档 (15)参考书目 (16)前言（EN 15085-2：2007）是由CEN/TC256技术委员会起草的关于“轨道应用”的文档，该组织的秘书处是由DIN组建的。
