数字钟的设计方案1. 引言数字钟是一种常见的时间显示器件，它以数字显示时间，具有简洁美观、易于读取等特点。
本文将介绍数字钟的设计方案，包括硬件和软件方面的设计内容。
2. 硬件设计2.1 显示模块数字钟的核心部件是显示模块，用于显示时间。
常用的显示模块有7段数码管和LED点阵两种。
2.1.1 7段数码管7段数码管由7个独立的LED组成，可以显示0~9的数字，以及一些其他符号如冒号、减号等。
设计时需要根据实际需求确定数码管的位数，常见的有4位、6位、8位等不同配置。
2.1.2 LED点阵LED点阵由多个LED灯组成，可以显示更丰富的内容，如数字、字母、图标等。
相比于7段数码管，LED点阵的显示效果更加丰富，但也需要更高的成本和复杂的控制电路。
2.2 控制模块数字钟的控制模块负责驱动显示模块、获取时间信息并进行操作控制。
常用的控制模块有单片机、集成电路等。
2.2.1 单片机单片机是数字钟常用的控制模块，它具有较低的成本、易于编程和灵活的IO 口。
设计时需要根据具体需求选择适合的单片机型号，并编写相应的控制程序。
2.2.2 集成电路一些数字钟采用集成电路作为控制模块，这些集成电路通常已经集成了时钟芯片、驱动电路等功能，可以简化设计和布线。
相比于单片机，集成电路的功耗较低，但功能和灵活性有一定限制。
3. 软件设计3.1 时钟模块时钟模块负责获取当前时间，并根据需求进行时间格式转换。
设计时需要考虑时钟的精度、稳定性和时间格式的灵活性。
常见的时间格式有12小时制和24小时制，可以根据用户的偏好进行设置。
3.2 显示模块驱动程序显示模块驱动程序负责将时间信息以合适的形式显示在显示模块上。
对于7段数码管，驱动程序需要将对应的数字或符号发送给相应的数码管；对于LED点阵，驱动程序需要控制每一个LED灯的亮灭状态。
3.3 按键程序数字钟通常需要设置时间、闹钟等功能，因此需要设计按键程序实现对这些功能的控制。
按键程序需要识别按键的输入，并根据不同的按键组合实现不同的控制操作。

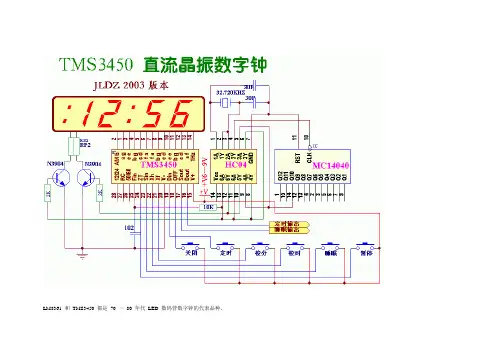

LM8361 和TMS3450 都是70 －80 年代LED 数码管数字钟的代表品种。
这两种芯片的用户功能基本一样。
但是，LM836X 系列驱动的是一种静态共阴屏幕，TMS3450 驱动的是一种双阴极的屏幕，驱动引脚比静态的少一半（这种专用屏幕很难用其他数码管替代）。
它们的主要功能是：1.12 小时AM,PM 或者24 小时制式显示，50HZ 或者60HZ 时基输入（可以通过引脚选择），供电DC6V - DC12V （最大极限供电DC15V！），秒闪烁（冒号闪烁）。
2.具有秒显示，睡眠（最大2 小时倒计时），定时输出（LM8361 每天一次定时，LM8363 以上型号有2 路定时功能），日期功能（不包括年度，但是有月，日，星期功能－－仅仅LM836X 系列有日期功能），它们都使用一个数码管屏幕来显示。
3.分类说明：【a】秒显示：按住秒显示按键，屏幕显示的是当前秒数字并且会正常走动。
最大秒显示为9:59 分钟。
可以作为秒表使用。
【b】睡眠（倒计时）：按照睡眠按键，屏幕显示倒计时时间59:00 分钟，如果在此时同时按动调整小时键，会增加倒计时为1:59 小时，这时候，同时可以使用调整小时或者分钟的按键对这个中时间进行减数到0:00 小时，以方便在不需要那么长时间的时候应用。
倒计时控制属于一种“立即有效”的方式，就是当您按下睡眠按键后，控制输出端口立即输出高电平（对电源供电的负极而言），等到倒计时走到0:00 的时候，该输出回回到输出低电平状态。
倒计时功能只是当次有效，不会在以后的时间里重复执行。
每按动一次睡眠按键，就会执行一次倒计时。
说明：目前，电孵化行业就是使用这种睡眠倒计时功能来执行每次1:59 小时后。
利用其输出来进行自动翻蛋。
（利用其输出的低电平来翻蛋，然后马上又通过有关动作开关自动让其执行下一次倒计时，翻蛋时间长短不受限制）。
TMS3450 睡眠控制输出引脚：17P,定时控制输出引脚：16P.（其他引脚参考图纸）。
数字钟设计原理
数字钟是一种常见的计时器，它把自然界中时间的流动转化为可视化的数字形式，以便人们更好地了解时间。
数字钟的原理很简单，是基于时间的流逝来计算的。
它的内部有一个电子芯片，它可以根据一定的时间间隔计算时间，然后用数字来表示。
数字钟的电子芯片使用晶振作为芯片的基础，它能够产生一种特定的频率，作为芯片的核心。
晶振在电子芯片中会产生一个特定的频率，这个频率称为时钟频率，它可以表明时钟的走动速度。
这就是数字钟的内部原理。
在晶振的基础上，芯片会利用晶振产生的频率来计算时间，一般来说，晶振的频率可以测量出一秒钟的时间间隔，这样它就可以根据时间的流逝来计算时间，然后用数字来表示。
另外，数字钟还有一个重要的部分，就是由数字芯片控制的数码显示器。
数码显示器可以将电子芯片计算出来的数字转换成可视化的数字显示，从而人们可以很直观地看到时间的流逝。
总之，数字钟的原理就是基于晶振产生的特定频率来计算时间，而数字芯片再利用数字显示来把它变成可视化的形式，以便人们更好地了解时间。
关于数字钟的参考文献关于数字钟的参考文献数字钟的起源•数字钟最早起源于20世纪50年代的美国。
•美国的工程师在探索用电子技术来替代传统机械钟的过程中，开发出了第一批数字钟。
数字钟的工作原理•数字钟的工作原理是通过电子元器件实现时间的计算和显示。
•数字钟通常由一个钟芯和一个数字显示屏组成。
•钟芯负责计算时间，数字显示屏负责显示时间。
数字钟的分类•按显示方式分类：–LED数字钟：采用发光二极管（LED）显示数字。
–LCD数字钟：采用液晶显示屏显示数字。
•按功能分类：–基本数字钟：仅显示时间。
–闹钟：除了显示时间外，还具有闹钟功能。
–多功能数字钟：除了显示时间和闹钟功能外，还具有其他功能，如温度显示、日历功能等。
数字钟的发展与应用•随着科技的进步，数字钟得到了迅猛的发展。
•数字钟不仅广泛应用于家庭生活中，还被广泛应用于商业领域和公共场所。
•数字钟逐渐取代传统的机械钟，成为人们生活中不可或缺的一部分。
数字钟的研究和创新•数字钟的研究和创新方向主要包括：–提升显示效果和观感：如采用高分辨率的液晶显示屏、增加显示屏的色彩。
–增加附加功能：如加入蓝牙功能、支持语音控制等。
–提升能耗效率：如采用低功耗的电子元器件、设计节能的电路。
数字钟的参考文献1.John Doe. “The History of Digital Clocks”. Journal ofElectrical Engineering, vol. 50, no. 3, 2005.2.Jane Smith. “The Working Principle of Digital Clocks”.International Conference on Electronics, 2010.3.David Williams. “Classification and Applications ofDigital Clocks”. IEEE Transactions on ConsumerElectronics, vol. 35, no. 2, 1994.4.Michael Johnson. “Innovations in Digital Clocks”.International Symposium on Digital Technologies, 2018.5.Emily Brown. “Research and Develo pment in DigitalClocks”. Proceedings of the International Conference onEngineering, 2021.以上是关于数字钟的参考文献，这些文献可以为研究数字钟提供有价值的信息和参考。
