第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。

(一)概述1.过程控制概念：采用数字或模拟控制方式对生产过程的某一或某些物理参数进行的自动控制。

2.学科定位：过程控制是控制理论、工艺知识、计算机技术和仪器仪表知识相结合而构成的一门应用学科。

3.过程控制的目标：安全性，稳定性，经济性。

4.过程控制主要是指连续过程工业的过程控制。

5.过程控制系统基本框图：6.过程控制系统的特点:1)被控过程的多样性2)控制方案的多样性,包括系统硬件组成和控制算法以及软件设计的多样性。

3)被控过程属慢过程且多属参数控制4)定值控制是过程控制的主要形式5)过程控制有多种分类方法。

过程控制系统阶跃应曲线：7.衰减比η：衡量振荡过程衰减程度的指标，等于两个相邻同向波峰值之比。

即：8.衰减率ϕ：指每经过一个周期以后，波动幅度衰减的百分数，即：衰减比常用表示。

9.最大动态偏差y1：被控参数偏离其最终稳态值的最大值。

衡量过程控制系统动态准确性的指标10.超调量：最大动态偏差占稳态值的百分比。

11.余差：衡量控制系统稳态准确性的性能指标。

12.调节时间：从过渡过程开始到结束的时间。

当被控量进入其稳态值的范围内，过渡过程结束。

调节时间是过程控制系统快速性的指标。

13.振荡频率：振荡周期P的倒数，即：当相同，越大则越短；当相同时，则越高，越短。

因此，振荡频率也可衡量过程控制系统快速性。

被控对象的数学模型（动态特性）：过程在各输入量(包括控制量与扰动量)作用下，其相应输出量(被控量)变化函数关系的数学表达式。

14. 被控对象的动态特性的特点：1单调不振荡。

2具有延迟性和大的时间常数。

3具有纯时间滞后。

4具有自平衡和非平衡特性。

5非线性。

(二)过程控制系统建模方法机理法建模：根据生产过程中实际发生的变化机理，写出各种有关方程式，从而得到所需的数学模型。

测试法建模：根据工业过程的输入、输出的实测数据进行某种数学处理后得到的模型。

经典辨识法：测定动态特性的时域方法，测定动态特性的频域方法，测定动态特性的统计相关法。

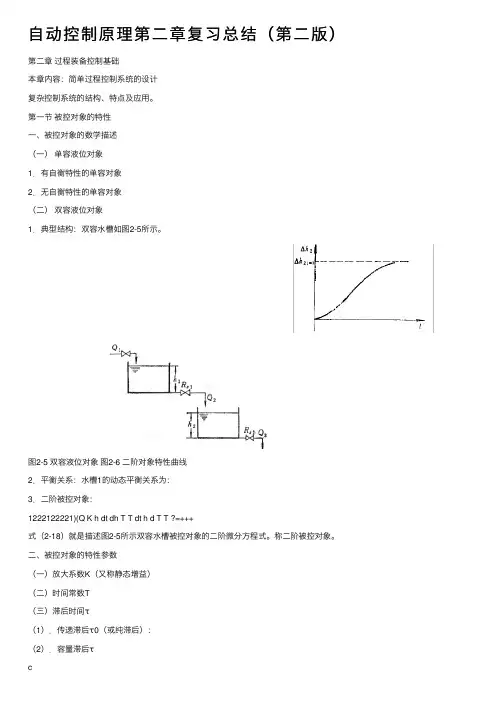

⾃动控制原理第⼆章复习总结（第⼆版）第⼆章过程装备控制基础本章内容：简单过程控制系统的设计复杂控制系统的结构、特点及应⽤。

第⼀节被控对象的特性⼀、被控对象的数学描述（⼀）单容液位对象1．有⾃衡特性的单容对象2．⽆⾃衡特性的单容对象（⼆）双容液位对象1．典型结构：双容⽔槽如图2-5所⽰。

图2-5 双容液位对象图2-6 ⼆阶对象特性曲线2．平衡关系：⽔槽1的动态平衡关系为：3．⼆阶被控对象：1222122221)(Q K h dt dh T T dt h d T T ?=+++式（2-18）就是描述图2-5所⽰双容⽔槽被控对象的⼆阶微分⽅程式。

称⼆阶被控对象。

⼆、被控对象的特性参数（⼀）放⼤系数K（⼜称静态增益）（⼆）时间常数T（三）滞后时间τ（1）．传递滞后τ0（或纯滞后）：（2）．容量滞后τc可知τ=τ0+τc。

三、对象特性的实验测定对象特性的求取⽅法通常有两种：1．数学⽅法2．实验测定法（⼀）响应曲线法：（⼆）脉冲响应法第⼆节单回路控制系统定义：（⼜称简单控制系统），是指由⼀个被控对象、⼀个检测元件及变送器、⼀个调节器和⼀个执⾏器所构成的闭合系统。

⼀、单回路控制系统的设计设计步骤：1．了解被控对象2．了解被控对象的动静态特性及⼯艺过程、设备等3．确定控制⽅案4．整定调节器的参数（⼀）被控变量的选择（⼆）操纵变量的选择（三）检测变送环节的影响（四）执⾏器的影响⼆、调节器的调节规律1．概念调节器的输出信号随输⼊信号变化的规律。

2．类型位式、⽐例、积分、微分。

（⼀）位式调节规律1．双位调节2．具有中间区的双位调节3．其他三位或更多位的调节。

（⼆）⽐例调节规律（P ）1．⽐例放⼤倍数（K ）2．⽐例度δ3．⽐例度对过渡过程的影响（如图2-24所⽰）4．调节作⽤⽐例调节能较为迅速地克服⼲扰的影响，使系统很快地稳定下来。

通常适⽤于⼲扰少扰动幅度⼩、符合变化不⼤、滞后较⼩或者控制精度要求不⾼的场合。

（三）⽐例积分调节规律（PI ）1．积分调节规律（I ）（1）概念：调节器输出信号的变化量与输⼊偏差的积分成正⽐==?t I t I dt t e T dt t e K t u 00)(1)()(式中：K I 为积分速度，T I 为积分时间。

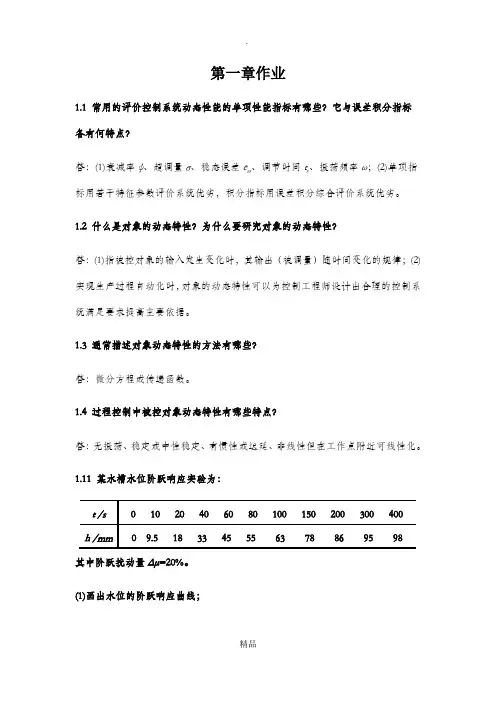

第一章作业1.1 常用的评价控制系统动态性能的单项性能指标有哪些？它与误差积分指标各有何特点？答：(1)衰减率ψ、超调量σ、稳态误差e ss、调节时间t s、振荡频率ω；(2)单项指标用若干特征参数评价系统优劣，积分指标用误差积分综合评价系统优劣。

1.2 什么是对象的动态特性？为什么要研究对象的动态特性？答：(1)指被控对象的输入发生变化时，其输出（被调量）随时间变化的规律；(2)实现生产过程自动化时，对象的动态特性可以为控制工程师设计出合理的控制系统满足要求提高主要依据。

1.3 通常描述对象动态特性的方法有哪些？答：微分方程或传递函数。

1.4 过程控制中被控对象动态特性有哪些特点？答：无振荡、稳定或中性稳定、有惯性或迟延、非线性但在工作点附近可线性化。

1.11 某水槽水位阶跃响应实验为：其中阶跃扰动量Δµ=20%。

(1)画出水位的阶跃响应曲线；(2)若该水位对象用一阶惯性环节近似，试确定其增益K和时间常数T。

解：MATLAB编程如下：%作出标幺后的响应曲线t=[ 0 10 20 40 60 80 100 150 200 300 400 ];h=[ 0 9.5 18 33 45 55 63 78 86 95 98 ];x=0:0.01:400;y=interp1(t,h,x,'spline'); %三次样条函数据己知的t、h插出x的值yy=y/y(end); %输出标幺plot(x,yy,'k');xlabel('t/s');ylabel('h/mm');title('阶跃响应曲线','fontsize',10);grid;%找出最接近0.39和0.63的点less1=find(yy<=0.39);more1=find(yy>=0.39);front1=less1(1,end);. behind1=more1(1,1);cha11=0.39-yy(1,front1);cha12=yy(1,behind1)-0.39;if cha11<=cha12t1=x(1,front1)elset1=x(1,behind1)endless2=find(yy<=0.63);more2=find(yy>=0.63);front2=less2(1,end);behind2=more2(1,1);cha21=0.63-yy(1,front2);cha22=yy(1,behind2)-0.63;if cha21<=cha22t2=x(1,front2)elset2=x(1,behind2)end%求增益K 和时间常数TK=y(end)/20T=2*(t2-t1)(1)水位的阶跃响应曲线如图：t/s h /m m 阶跃响应曲线(2)计算结果如下：>> GK1_11t1 =48.1700t2 =96.5900K =4.9T =96.8400则该水位对象用一阶惯性环节近似后，得其增益K=4.9，时间常数T≈96.84。

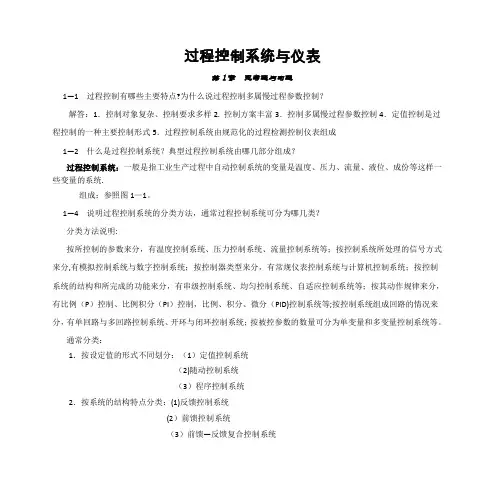

过程控制系统与仪表第1章思考题与习题1—1 过程控制有哪些主要特点?为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1—2 什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。

1—4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？分类方法说明:按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分,有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID)控制系统等;按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2)随动控制系统（3）程序控制系统2．按系统的结构特点分类：(1)反馈控制系统(2）前馈控制系统（3）前馈—反馈复合控制系统1—5 什么是定值控制系统？在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性?什么是被控对象的动态特性？二者之间有什么关系?被控对象的静态特性:稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义.为什么在分析过程控制系统得性能时更关注其动态特性？稳态：对于定值控制,当控制系统输入（设定值和扰动)不变时,整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作,它们的输出信号都处于相对静止状态,这种状态称为稳态（或静态）。

第1章思考题与习题1—1 过程控制有哪些主要特点?为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2。

控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1—2 什么是过程控制系统?典型过程控制系统由哪几部分组成?解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1—4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类?解答:分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统;按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI)控制,比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统（3)程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1—5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1—6 什么是被控对象的静态特性?什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性.被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性.二者之间的关系：1—7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答:稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态,这种状态称为稳态（或静态).动态:从外部扰动出现、平衡状态遭到破坏、自动控制装置开始动作，到整个系统又建立新的稳态（达到新的平衡）、调节过程结束的这一段时间，整个系统各个环节的状态和参数都处于变化的过程之中，这种状态称为动态.在实际的生产过程中，被控过程常常受到各种振动的影响，不可能一直工作在稳态。

1. 什么是对象特性？为什么研究对象特性?对象的输入变量和输出变量之间的定量关系；它使人们能更深刻的认识自动控制的本质，从而能采取有效措施提高控制质量。

2. 何为对象的数学模型？静态数学模型与动态数学模型有哪些区别？在输入（控制输入与扰动输入）作用下，其状态和输出（被控参数）变化的数学表达式；前者是在输入变量与输出变量达到平衡状态时建立的数学表达式，后者是在输出变量和状态变量在输入变量影响下建立的数学表达式。

3. 建立对象的数学模型有什么重要意义？1 设计过程控制系统及整定控制参数；2 指导生产工艺及其设备的设计与操作；3 对被控过程进行仿真研究；4 培训运行操作人员；5 工业过程的故障检测与诊断。

4.建立数学模型的方法：机理建模和实验建模5.为什么不同的过程特性与工艺要求需设计不同的控制方案？怎样理解被控过程特性是过程控制系统设计的基础？过程控制系统的过程设计正确与否，直接影响到系统能否正常投入运行，因此要求过程控制设计人员必须根据生产过程的特点，工艺特性和生产操作的规律，正确运用控制理论，设计一个正确合理的控制方案；过程控制系统的设计首先要根据工艺要求和控制目标确定系统变量，进一步根据被控过程特性用恰当的数学关系式，即所谓的数学模型来描述被控过程的变量之间的关系，只有掌握了被控过程的数学模型才能深入的分析过程的特性和选择正确的控制方案。

6.什么叫单回路系统？控制方案设计包括哪些内容？怎样理解方案设计是系统设计的核心？只有一个闭环回路的简单控制系统叫单回路控制系统；过程控制系统设计包括系统的方案设计，工程设计，工程安装和仪表调校，调节器参数整定四个主要内容；控制方案是系统设计得核心，若控制方案不正确，则无论如何选用何种先进的过程控制仪表或计算机系统，无论其安装如何细心，都不可能是系统在工业生产过程中发挥良好的控制作用，甚至系统不能运行。

7.什么是直接参数与间接参数？他们有何关系?选择被控参数应遵循哪些基本原则？直接参数，直接反应生产过程中产品质量和产量又以直接测量的参数间接参数，间接反映产品质量和产量又与直接参数有着单值函数关系，有足够大的测量灵敏度的参数间接参数必须与直接参数有单值函数关系被控参数的选择原则：1）直接参数法2）间接参数法3）被控变量必须具备足够的灵敏度和变化数值4）被控变量的选择必须考虑到工艺过程的合理性，经济性，以及国内外仪表生产的现状。
