第1章 过程控制系统概述习题与思考题1.1 什么是过程控制系统，它有那些特点？1.2 过程控制的目的有那些？1.3 过程控制系统由哪些环节组成的，各有什么作用？过程控制系统有那些分类方法？1.4 图1.11是一反应器温度控制系统示意图。

A 、B 两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器的温度保持不变。

试画出该温度控制系统的方框图，并指出该控制系统中的被控过程、被控参数、控制参数及可能影响被控参数变化的扰动有哪些？1.5 锅炉是化工、炼油等企业中常见的主要设备。

汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。

水位过高，会使蒸汽带液，降低了蒸汽的质量和产量，甚至会损坏后续设备；而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。

因此，必须对汽包水位进行严格控制。

图1.12是一类简单锅炉汽包水位控制示意图，要求：1）画出该控制系统方框图。

2）指出该控制系统中的被控过程、被控参数、控制参数和扰动参数各是什么。

3）当蒸汽负荷突然增加，试分析该系统是如何实现自动控制的。

V-1图1.12 锅炉汽包水位控制示意图1.6 评价过程控制系统的衰减振荡过渡过程的品质指标有那些？有那些因素影响这些指标？1.7 为什么说研究过程控制系统的动态特性比研究其静态特性更意义？1.8 某反应器工艺规定操作温度为800 10℃。

为确保生产安全，控制中温度最高不得超过850℃。

现运行的温度控制系统在最大阶跃扰动下的过渡过程曲线如图1.13所示。

1）分别求出稳态误差、衰减比和过渡过程时间。

2）说明此温度控制系统是否已满足工艺要求。

T/℃图1.13 某反应器温度控制系统过渡过程曲线1.9 简述过程控制技术的发展。

1.10 过程控制系统与运动控制系统有何区别？过程控制的任务是什么？设计过程 控制系统时应注意哪些问题？第3章 过程执行器习题与思考题3.1 试简述气动和电动执行机构的特点。

3.2 调节阀的结构形式有哪些？3.3 阀门定位器有何作用？3.4 调节阀的理想流量特性有哪些？实际工作时特性有何变化？3.5 已知阀的最大流量min v q =50m 3，可调范围R=30。

.WORD完美格式.第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

第一章过程控制定义：用数字或模拟控制方式对生产过程的某一或某些物理参数进行的自动控制称为过程控制。

过程控制特点：连续生产自动控制过程控制系统由过程检测控制仪表组成被近期过程是多种多样的、非电量的过程控制的控制过程多属慢过程而且多半参量控制定值控制是过程控制的一种常用形式。

过程控制组成：由测量元件、变送器、调节器、调节阀和被控过程等环节。

分类：结构特点：反馈控制系统、前馈控制系统、前馈-反馈控制系统。

定值信号特点：定值控制系统、程序控制系统、随动控制系统。

第二章2-22利用热电偶温度计测温时为什么要使用补偿导线及其对冷端温度进行补偿？利用热电阻温度计测温时，为什么要采用三线制接法？测量低温时通常为什么采用热电阻温度计，而不采用热电偶温度计？答：（1）由热电偶测温原理可知，只有当它的冷端温度不变时，热电动势是被测温度的单值函数，所以在测温过程中必须保持冷端温度恒定，为了使它的冷端温度恒定，采取补偿导线法为了消除冷端温度变化对测温精度的影响，采用冷端温度补偿（2）在使用热电阻测温时，为了提高精度，采用三线制接法（3）原因有两点：在中低温区热电偶输出的热电势很小对测量仪表放大器和抗干扰要求很高由于冷端温度化不易得到完全补偿在较低温度区内引起的相对误差就很突出2-27 DDF-3型温度变送器具有哪些主要功能？什么是变送器的零点、零点迁移和量程调节?为什么要进行零点迁移和量程调节？3型温度变送器是怎样进行零点迁移和量程调节的？答：1.DDz-3具有热电偶冷端温度补偿，零点调整、零点迁移。

量程调节以及线性化等重要功能。

2零点：输入为零点时输出为4mm的点，零点迁移：即把测量起始点由零迁移到某一正值或负值。

量程调节：相当于改变变送器的输入输出特性的斜率3零点迁移的目的是使其输出信号的下限Ymin与测量范围的下限值Xmin相对应。

零点迁移之后，其量程不变，即斜率不变，却可提高灵敏度。

量程调节的目的是变送器的输出信号的上限值Ymax与测量范围的上限值相对应4调零点调量程方法：RP1为调零电位器。

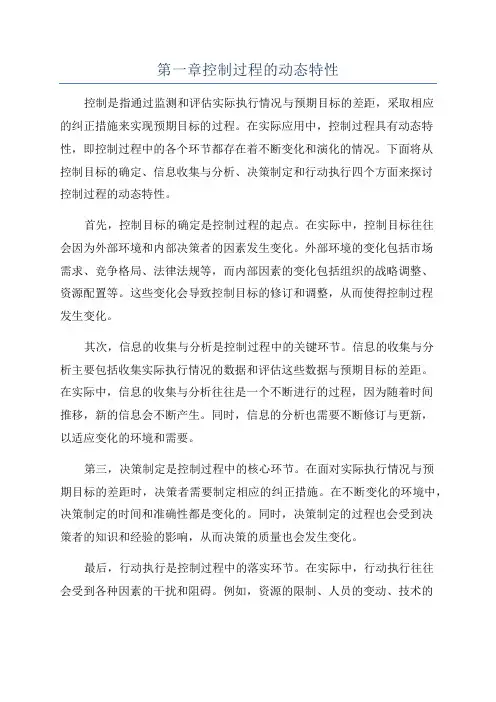

第一章控制过程的动态特性控制是指通过监测和评估实际执行情况与预期目标的差距，采取相应的纠正措施来实现预期目标的过程。

在实际应用中，控制过程具有动态特性，即控制过程中的各个环节都存在着不断变化和演化的情况。

下面将从控制目标的确定、信息收集与分析、决策制定和行动执行四个方面来探讨控制过程的动态特性。

首先，控制目标的确定是控制过程的起点。

在实际中，控制目标往往会因为外部环境和内部决策者的因素发生变化。

外部环境的变化包括市场需求、竞争格局、法律法规等，而内部因素的变化包括组织的战略调整、资源配置等。

这些变化会导致控制目标的修订和调整，从而使得控制过程发生变化。

其次，信息的收集与分析是控制过程中的关键环节。

信息的收集与分析主要包括收集实际执行情况的数据和评估这些数据与预期目标的差距。

在实际中，信息的收集与分析往往是一个不断进行的过程，因为随着时间推移，新的信息会不断产生。

同时，信息的分析也需要不断修订与更新，以适应变化的环境和需要。

第三，决策制定是控制过程中的核心环节。

在面对实际执行情况与预期目标的差距时，决策者需要制定相应的纠正措施。

在不断变化的环境中，决策制定的时间和准确性都是变化的。

同时，决策制定的过程也会受到决策者的知识和经验的影响，从而决策的质量也会发生变化。

最后，行动执行是控制过程中的落实环节。

在实际中，行动执行往往会受到各种因素的干扰和阻碍。

例如，资源的限制、人员的变动、技术的更新等都会对行动执行产生影响。

因此，在控制过程中，行动执行的动态变化是不可避免的。

第一章1.过程控制系统：是指工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分等一些过程变量的系统2.控制系统均由测量元件、变送器、调节器、调节阀和被控过程等环节构成。

如果把测量元件、变送器、调节器、调节阀统称为过程检测控制仪表，则一个简单的过程控制系统是由被控过程和过程检测控制仪表两部分组成3.过程控制系统的分类：按被控参数名称，按控制系统完成的功能，按调节器的控制规律，按被控量的多少，按采用常规仪表和计算机按过程控制系统的结构特点来分类：1反馈控制系统：控制系统根据系统被控量的偏差进行工作，偏差值是控制的依据，最后达到消除或减小偏差的目的。

反馈控制系统可以是单回路，也可以是多个闭合回路的多回路控制系统。

2前馈控制系统：直接根据扰动量的大小进行工作按系统结构特点分 1）反馈控制系统 2）前馈控制系统 3）前馈—反馈控制系统按给定值信号特点 1）定制控制系统 2）程序控制系统 3）随动控制系统1-5采用DDZ-Ⅲ电动单元组合仪表。

氧气流量测量信号与供氧量给定值比较得其偏差值，经调节器按某种控制规律运算后输出控制信号，控制调节阀5的开度，改变供氧量的大小，达到控制供氧量的目的。

问：什么叫反馈？正/负反馈？反馈在控制系统中的意义？负反馈（negative feedback）：凡反馈信息的作用与控制信息的作用方向相反，对控制部分的活动起制约或纠正作用的，称为负反馈。

正反馈（positive feedback ）：凡反馈信息的作用与控制信息的作用方向相同，对控制部分的活动起增强作用的，称为正反馈前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定第二章1被控过程－被控制的生产工艺设备（加热炉、贮罐）2.数学模型－被控过程在各输入量（控制量、扰动量）作用下，其相应输出量(被控量)变化函数关系的数学表达式。

非参数模型：曲线表示的。

如阶跃响应曲线等。

参数模型：用数学方程式或函数表示的。
