粗集料筛分及级配曲线图

粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

2、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和料的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

二、仪具与材料1、试验筛：根据需要选用规定的标准筛。

2、摇筛机。

3、天平或台秤：感量不大于试样质量的0.1％。

4、其它：盘子、铲子、毛刷等。

三、试验准备按规定将来料用分料器或四分法缩分至下表1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

筛分用的试样质量表1公称最大粒径(mm)756337.531.526.519169.5 4.75试样质量不小于(kg)10854 2.52110.5四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

2、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。

集料的级配曲线
集料的级配曲线是指将不同粒径的集料按照一定的粒径区间进行分类，并统计每个粒径区间的集料质量百分比的曲线。

级配曲线通常采用累计通过质量百分数（又称通过累积曲线）或累计保留质量百分数（又称保留累积曲线）来表示。

级配曲线可以反映集料的颗粒分布情况和粒径分布范围。

通常在工程中，根据设计要求，可以选择适合的级配曲线，以确保混凝土、沥青等材料的物理性能和力学性能满足要求。

级配曲线也可以用于评价集料的质量和确定混凝土配合比中的骨料用量。

级配曲线的形状常用于描述集料的粒径分布情况。

一般情况下，级配曲线应尽可能趋近于一条直线，以表示尽量均匀的粒径分布。

常见的级配曲线形状有均匀曲线、偏凸曲线和偏凹曲线。

均匀曲线表示集料中各种粒径的含量基本相等；偏凸曲线表示集料中较大粒径的含量较多；偏凹曲线表示集料中较小粒径的含量较多。

根据级配曲线的形状，可以推导出一系列指标，如均值粒径、最大粒径、细度模数等，用于描述集料的粒径特征。

这些指标可以帮助工程师选择合适的集料和控制混凝土或沥青材料的配合比。

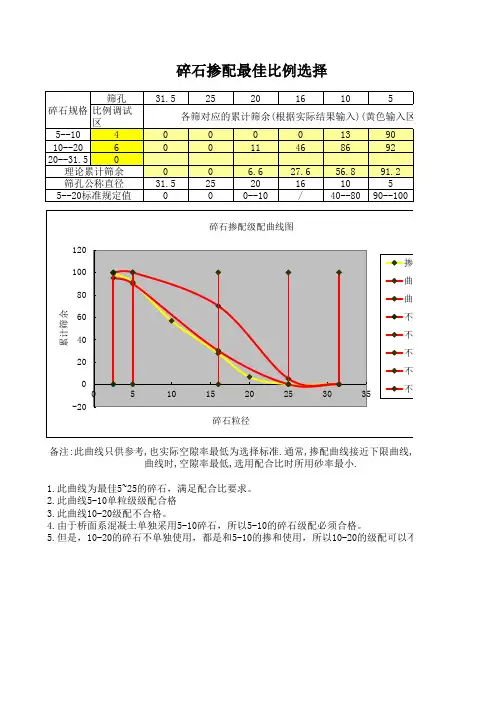

碎石掺配最佳比例选择
筛孔 比例调试区 5--10 4 10--20 6 20--31.5 0 理论累计筛余 筛孔公称直径 5--20标准规定值 碎石规格 31.5 0 0 0 31.5 0 25 20 16 10 5 各筛对应的累计筛余(根据实际结果输入)(黄色输入区) 0 0 0 13 90 0 11 46 86 92 0 25 0 6.6 20 0--10 27.6 16 / 56.8 10 40--80 91.2 5 90--100
16 不能超限 100
不能超限
5
25 0
10
25 100
15
20
31.5 31.5 25 30 0 100
35
碎石粒径
备注:此曲线只供参考,也实际空隙率最低为选择标准.通常,掺配曲线接近下限曲线,且为平滑 曲线时,空隙率最低,选用配合比时所用砂率最小. 1.此曲线为最佳5~25的碎石，满足配合比要求。 2.此曲线5-10单粒级级配合格 3.此曲线10-20级配不合格。 4.由于桥面系混凝土单独采用5-10碎石，所以5-10的碎石级配必须合格。 5.但是，10-20的碎石不单独使用，都是和5-10的掺和使用，所以10-20的级配可以不合格。
2.5 99 99 99 2.5 95--100
黄色输入区)
掺配曲线 曲线下值 曲线上限 不能超限 不能超限 不能超限 不能超限 不能超限
近下限曲线,且为平滑
级配可以不合格。
碎石掺配级配曲线图 120
பைடு நூலகம்
2.5 95 80
累计筛余 60
100
5 90
下限曲线 16 30
掺配曲线
25 0
31.5 0
2.5 0 5 0
2.5 曲线下值 100

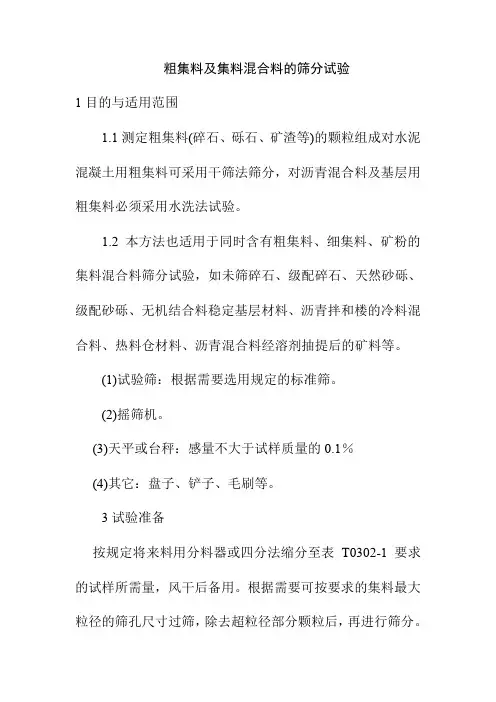

粗集料及集料混合料的筛分试验1目的与适用范围1.1测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

1.2本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

(1)试验筛：根据需要选用规定的标准筛。

(2)摇筛机。

(3)天平或台秤：感量不大于试样质量的0.1％(4)其它：盘子、铲子、毛刷等。

3试验准备按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

表T0302-1筛分用的试样质量公称最大粒径(mm)756337.531.526.519169.5 4.75试样质量不小于(kg)10854 2.52110.54水泥混凝土用粗集料干筛法试验步骤4.1取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

4.2用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min 内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。
