下载文档原格式

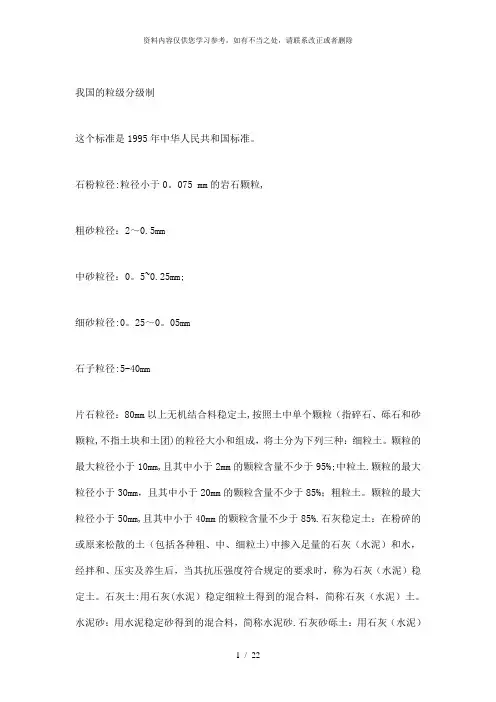

我国的粒级分级制这个标准是1995年中华人民共和国标准。
石粉粒径:粒径小于0。
075 mm的岩石颗粒,粗砂粒径：2～0.5mm中砂粒径：0。
5~0.25mm;细砂粒径:0。
25～0。
05mm石子粒径:5-40mm片石粒径：80mm以上无机结合料稳定土,按照土中单个颗粒（指碎石、砾石和砂颗粒,不指土块和土团)的粒径大小和组成，将土分为下列三种：细粒土。
颗粒的最大粒径小于10mm,且其中小于2mm的颗粒含量不少于95%;中粒土.颗粒的最大粒径小于30mm，且其中小于20mm的颗粒含量不少于85%；粗粒土。
颗粒的最大粒径小于50mm,且其中小于40mm的颗粒含量不少于85%.石灰稳定土：在粉碎的或原来松散的土（包括各种粗、中、细粒土)中掺入足量的石灰（水泥）和水，经拌和、压实及养生后，当其抗压强度符合规定的要求时，称为石灰（水泥）稳定土。
石灰土:用石灰(水泥）稳定细粒土得到的混合料，简称石灰（水泥）土。
水泥砂：用水泥稳定砂得到的混合料，简称水泥砂.石灰砂砾土：用石灰（水泥）稳定粗粒土和中粒土得到的混合料，视所用原材料而定，原材料为天然砂砾土时，简称石灰砂砾土（水泥砂砾）。
石灰碎石土:原材料为天然碎石土时，称为石灰碎石土（水泥碎石）。
废渣稳定土：一定数量的石灰和粉煤灰或石灰和煤渣与其它集料相配合,加入适量的水，经拌和、压实及养生（养护)后得到的混合料,当其抗压强度符合规定的要求时，称石灰工业废渣稳定土（简称石灰工业废渣)。
其中，用石灰、粉煤灰稳定细粒土（含砂）、中粒土和粗粒土时，视具体情况可分别简称二灰土、二灰砂砾、二灰碎石、二灰矿渣等。
碎石土碎石土是指粒径大于2 mm的颗粒含量超过总质量的50％的土，按粒径和颗粒形状可进一步划分为漂石、块石、卵石、碎石、圆砾和角砾，具体划分见表1-5。
表1—5碎石土的分类（GBJ7—89）土的名称颗粒形状粒组含量漂石圆形及亚圆形为主粒径大于200 mm的颗粒超过全重50％块石棱角形为主卵石圆形及亚圆形为主粒径大于20 mm的颗粒超过全重50%碎石棱角形为主圆砾圆形及亚圆形为主粒径大于2 mm的颗粒超过全重50％角砾棱角形为主中华人民共和国建筑用卵石、碎石国家标准一www。
水泥混凝土用集料细集料宜采用级配良好、质地坚硬、颗粒洁净且粒径小于5mm的河砂；当河砂不易得到时，可采用符合规定的其他天然砂或人工砂；细集料不宜采用海砂，不得不采用时，应经冲洗处理。
细集料的技术指标应符合表类类宜用于强度等级C30~C60及有抗冻渗或其他要求的混凝土；Ⅲ类宜用于强度等级小于C30的混凝土和砌筑砂浆。
2、天然砂包括河砂、湖砂、山砂、淡化海砂，人工砂包括机制砂的混合砂。
3、石粉含量系指粒径小于0.075mm的颗粒含量。
4、砂中不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物。
5、当对砂的坚固性有怀疑时，应做坚固性试验。
6、当碱集料反应不符合表中要求时，应采取抑制碱集料反应的技术措施。
，小批量进场的宜以不超过200m3或300t为一验收批进行检验；当质量稳定且进料量较大时，可以1000t为一验收批。
检验内容应包括外观、筛分、细度模数、有机物含量、含泥量、泥块含量及人工砂的石粉含量等；必要时尚应对坚固性、有害物质含量、氯离子含量及碱活性等指标进行检验。
检验试验方法应符合现行行业标准《公路工程集料试验规程》（JTG E42）的规定。
表注：细度模数主要反映全部颗粒的粗细程度，不完全反映颗粒的级配情况，混凝土配制时应同时考虑砂的细度模数和级配情况。
表表注：1、表中除4.75mm和600um 筛孔外，其余各筛孔的累计筛余允许超出分界线，但起超出量不得大于5%。
2、人工砂中150um筛孔的累计筛余：Ⅰ区可放宽到100%~85%，Ⅱ区可放宽到100%~80%，Ⅲ区可放宽到100%~75%。
3、Ⅰ区砂宜提高砂率配低流动性混凝土；Ⅱ区砂宜优先选用配不同强度等级的混凝土；Ⅲ区砂宜适当降低砂率保证混凝土的强度。
4、对高性能、高强度、泵送混凝土宜选用细度模数为2.9~2.6的中砂。
2.36mm筛孔的累计筛余量不得在于15%，300um 筛孔的累计筛余量宜在85%~92%范围内。
粗集料在沥青混合料中，粗集料是指粒径大于2.36mm以上的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm以上的碎石砾石和破碎砾石。

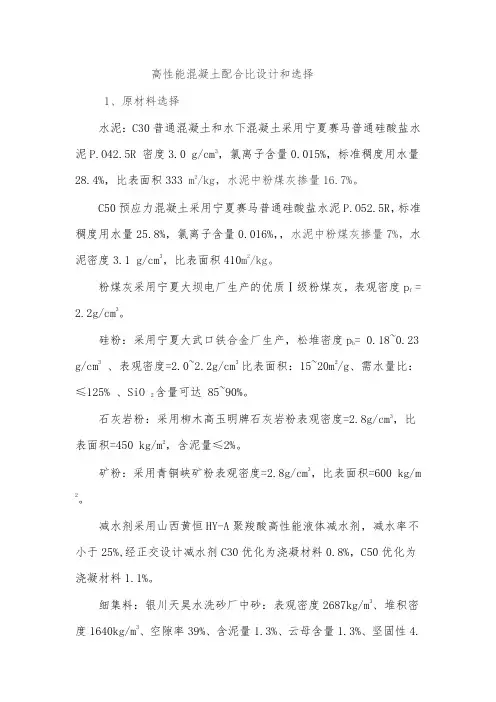

高性能混凝土配合比设计和选择1、原材料选择水泥：C30普通混凝土和水下混凝土采用宁夏赛马普通硅酸盐水泥P.O42.5R 密度3.0 g/cm3，氯离子含量0.015%，标准稠度用水量28.4%，比表面积333 m2/kg，水泥中粉煤灰掺量16.7%。
C50预应力混凝土采用宁夏赛马普通硅酸盐水泥P.O52.5R，标准稠度用水量25.8%，氯离子含量0.016%，，水泥中粉煤灰掺量7%，水泥密度3.1 g/cm3，比表面积410m2/kg。
粉煤灰采用宁夏大坝电厂生产的优质Ⅰ级粉煤灰，表观密度p f = 2.2g/cm3。
硅粉：采用宁夏大武口铁合金厂生产，松堆密度p b= 0.18~0.23 g/cm3、表观密度=2.0~2.2g/cm3比表面积：15~20m2/g、需水量比：≤125% 、SiO 2含量可达 85~90%。
石灰岩粉：采用柳木高玉明牌石灰岩粉表观密度=2.8g/cm3，比表面积=450 kg/m2，含泥量≤2%。
矿粉：采用青铜峡矿粉表观密度=2.8g/cm3，比表面积=600 kg/m 2。
减水剂采用山西黄恒HY-A聚羧酸高性能液体减水剂，减水率不小于25%,经正交设计减水剂C30优化为浇凝材料0.8%，C50优化为浇凝材料1.1%。
细集料：银川天昊水洗砂厂中砂：表观密度2687kg/m3、堆积密度1640kg/m3、空隙率39%、含泥量1.3%、云母含量1.3%、坚固性4.3%、细度模数2.86；细度模数M k=2.6~3.2。
要求M k浮动小，具有良好的级配Ⅱ区中粗砂，太细的砂配制不出高性能混凝土。
细集料满足JTJ/T F50—2011《公路桥涵施工技术规范》6.3要求。

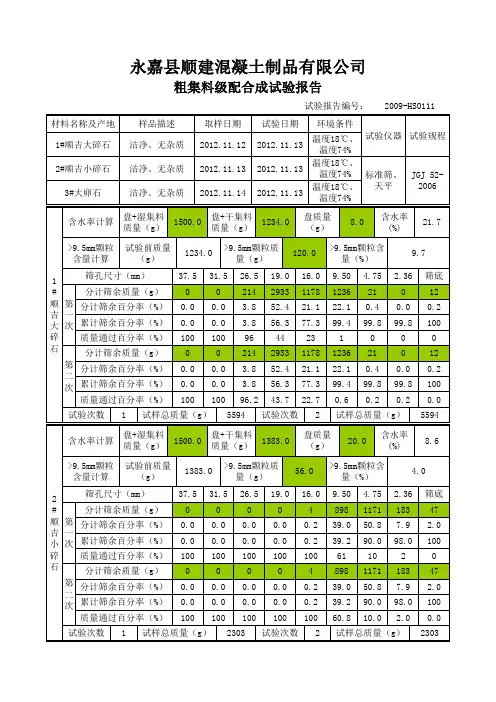

粗集料：套门沟碎石(5-31.5)：表观密度2727 kg/m3、堆积密度1520 kg/m3、空隙率44%、含泥量0.7%、压碎值8.7%、针片状含量2. 5%、SO3含量0.02%；C30水下混凝土和普通混凝土：(20~31.5)mm：(10~20)mm:(5~10) mm=30%：50%：20%；C50预应力混凝土：(10~25)mm:(5~10)mm=70%：30%。

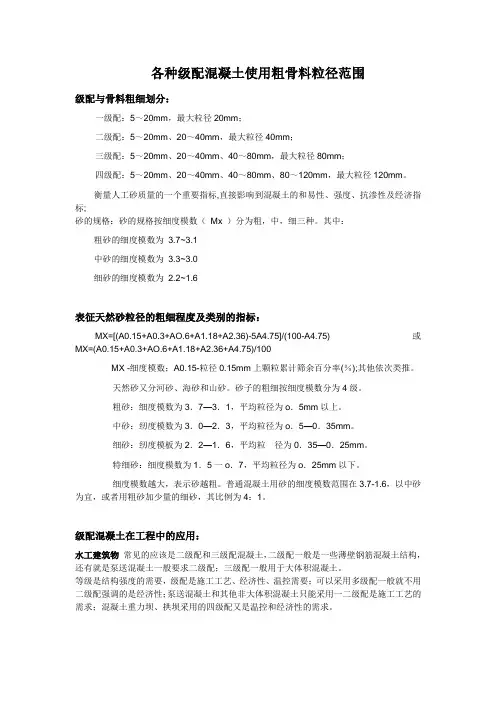

各种级配混凝土使用粗骨料粒径范围级配与骨料粗细划分：一级配：5～20mm，最大粒径20mm；二级配：5～20mm、20～40mm，最大粒径40mm；三级配：5～20mm、20～40mm、40～80mm，最大粒径80mm；四级配：5～20mm、20～40mm、40～80mm、80～120mm，最大粒径120mm。
衡量人工砂质量的一个重要指标,直接影响到混凝土的和易性、强度、抗渗性及经济指标;砂的规格：砂的规格按细度模数（Mx ）分为粗，中，细三种。
其中：粗砂的细度模数为3.7~3.1中砂的细度模数为3.3~3.0细砂的细度模数为2.2~1.6表征天然砂粒径的粗细程度及类别的指标：MX=[(A0.15+A0.3+AO.6+A1.18+A2.36)-5A4.75]/(100-A4.75)或MX=(A0.15+A0.3+AO.6+A1.18+A2.36+A4.75)/100MX -细度模数；A0.15-粒径0.15mm上颗粒累计筛余百分率(％);其他依次类推。
天然砂又分河砂、海砂和山砂。
砂子的粗细按细度模数分为4级。
粗砂：细度模数为3．7—3．1，平均粒径为o．5mm以上。
中砂：纫度模数为3．0—2．3，平均粒径为o．5—0．35mm。
细砂：纫度模板为2．2—1．6，平均粒径为0．35—0．25mm。
特细砂：细度模数为1．5一o．7，平均粒径为o．25mm以下。
细度模数越大，表示砂越粗。
普通混凝土用砂的细度模数范围在3.7-1.6，以中砂为宜，或者用粗砂加少量的细砂，其比例为4：1。
级配混凝土在工程中的应用：水工建筑物常见的应该是二级配和三级配混凝土，二级配一般是一些薄壁钢筋混凝土结构，还有就是泵送混凝土一般要求二级配；三级配一般用于大体积混凝土。
等级是结构强度的需要，级配是施工工艺、经济性、温控需要；可以采用多级配一般就不用二级配强调的是经济性；泵送混凝土和其他非大体积混凝土只能采用一二级配是施工工艺的需求；混凝土重力坝、拱坝采用的四级配又是温控和经济性的需求。
级配砂石级配砂石(Graded sand)是指按一定的比例混合后用来做基础或其他用途的混合材料，它的配比是根据具体的工程设计不同而有所差别。
如设计未指明，你可以参照定额。
编辑本段垫层级配天然级配是指连砂石。
人工级配配合比是砾石（20mm-40mm)：天然砂：水=9.11:4.97:3级配碎石垫层应密实稳定，其粒径级配范围满足下表:粒径级配表[1]以上两种级配均为垫层级配第一种规定了所有颗粒直径均不能大于50mm，为了更好满足压实度，推荐选用第一种!另外为了防止冻胀和湿软，应注意控制小于0.5mm细料的含量和塑性指数.在中湿和潮湿路段，用做沥青路面的垫层时，应在级配中加石灰，细料可适当增加，加入的石灰剂量占细料含量的8%--12%.目的在于增加垫层强度和稳定性.级配砾石有时候用来做垫层叫做级配沙砾垫层，其级配沙砾要求颗粒尺寸在5--40mm之间，其中25--40mm含量不少于50%级配砂石的办和比例按照设计要求配比。
如果设计不能详细交代，在参加图示会审的时候要提出来，以免在后来的施工中扯皮。
级配砂石一般是作地基处理用的，因此不同的设计要求不一样，主要是根据地基的承载力、上部建筑物的荷载、以及建筑物的重要性来确定。
我做过的关于用级配砂石地基处理的几种：纯砂垫层、1:1级配砂石垫层、石子：砂子＝7：3、级配碎石垫层、石子：砂子＝3：7垫层等等，不一而足；从纯理论研究来说：如果采用级配砂石就需要砂和石子的各自的级配做出来，然后将砂石混合的级配按照要求配合，在条件一样的情况下，密度最大的一组就是最合适的一组。
级配砂石施工完成以后，还要进行现场取样试验，在取样试验合格的基础上，还要做静载试验，静载试验合格才算这道工序完成。
取样有预埋纯砂点的方法，还有等体积代换法取样，直接在级配砂石中取样，随后用塑料袋铺在已经挖出的取样坑内，用量杯量水倒入，直至水和坑口一致，似乎要对外溢出水时，读出量杯的数据，数据相加就是挖出的体积数。
第二节试验汇总表目录、说明及表样试验汇总表目录一、原材料部分1、JH01岩石单轴抗压强度汇总表 (932)2、JH02a粗集料（用于混凝土）试验汇总表 (934)3、JH02b粗集料（用于沥青路面）试验汇总表 (934)4、JH02c集料（用于路面基层）试验汇总表 (935)5、JH03a细集料（用于砂浆及混凝土）试验汇总表 (936)6、JH03b细集料（用于沥青路面）试验汇总表 (937)7、JH04水泥试验结果汇总表 (938)8、JH05钢材试验结果汇总表 (939)9、JH06钢绞线试验结果汇总表 (940)10、JH07道路石油沥青试验结果汇总表 (941)11、JH08聚合物改性沥青试验结果汇总表 (942)12、JH09乳化沥青试验结果汇总表 (943)13、JH10液体石油沥青试验结果汇总表 (944)14、JH11改性乳化沥青试验结果汇总表 (945)15、JH12沥青混合料用矿粉试验结果汇总表 (946)16、JH13a砼外加剂试验结果汇总表 (947)17、JH13b喷射混凝土用速凝剂试验结果汇总表 (948)18、JH13c砼外加剂匀质性指标汇总表 (949)二、公路产品部分1、JH14土工格栅试验结果汇总表 (950)2、JH15土工布试验结果汇总表 (951)3、JH16钢产品试验结果汇总表 (952)4、JH17锚具、夹具和连接器试验结果汇总表 (953)5、JH18金属波纹管试验结果汇总表 (954)6、JH19塑料波纹管试验结果汇总表 (955)7、JH20板式橡胶支座试验结果汇总表 (956)8、JH21盆式橡胶支座试验结果汇总表 (957)9、JH22橡胶止水带试验结果汇总表 (958)10、JH23橡胶止水条试验结果汇总表 (959)11、JH24防水卷材试验结果汇总表 (960)三、配合比及标准试验部分1、JH25土工击实标准试验汇总表 (961)2、JH26水泥砂浆配合比试验汇总表 (962)3、JH27水泥混凝土配合比试验汇总表 (963)4、JH28水泥浆配合比试验汇总表 (964)5、JH29水泥混凝土路面配合比试验汇总表 (965)6、JH30路面结构层（底基层、基层）配合比试验汇总表 (966)7、JH31路面结构层（沥青面层）配合比试验汇总表 (967)8、JH32稀浆混合料配合比试验汇总表 (968)四、工程实体检测部分1、JH33水泥砂浆抗压强度汇总表 (969)2、JH34水泥混凝土抗压强度汇总表 (970)3、JH35水泥混凝土弯拉强度汇总表 (971)4、JH36水泥浆强度及性能指标汇总表 (972)5、JH37喷射混凝土抗压强度汇总表 (973)6、JH38半刚性基层和底基层材料强度汇总表 (974)7、JH39路基(台背）压实度汇总表 (975)8、JH40路面结构层压实度汇总表 (976)9、JH41路面结构层厚度汇总表 (977)10、JH42路基（路面）弯沉值汇总表 (978)11、JH43沥青路面抽提及筛分结果汇总表 (979)12、JH44沥青混合料马歇尔指标汇总表 (980)13、JH45混合料筛分结果汇总表 (981)14、JH46混合料水泥(石灰）剂量汇总表 (982)15、JH47沥青路面渗水系数汇总表 (983)16、JH48路面构造深度汇总表 (984)17、JH49路面摩擦系数摆值汇总表 (985)18、JH50钢筋连接接头试验汇总表 (986)19、JH51锚杆拉拔力汇总表 (987)20、JH52地基承载力汇总表 (988)21、JH53千斤顶标定试验汇总表 (989)五、试验汇总表监理样表1、JH01岩石单轴抗压强度汇总表（监理） (990)六、试验汇总表第三方样表1、JH01岩石单轴抗压强度汇总表（第三方） (991)试验汇总表说明一、填写基本规定1、“建设项目”名称应填写经过批准的项目正式名称，由建设单位统一规定。
C30水下混凝土配合比试验报告一，技术标准水泥混凝土设计等级：C30试验依据：《公路桥涵施工技术规范》《公路混凝土配合比试验规程》《公路工程质量检验评定标准》配制强度：Rp =R+1.645σ=30+1.645σ=38.2MPaσ值混凝土强度等级≤ C20 C25-C45C50-C55σ 4.0 5.0 6.0二，原材料水泥：葛洲坝三峡牌P.O42.5各项指标满足规范要求。
（报告附后）粗集料：郧县贯通石场5-16mm：16-31.5mm。
比例按65%：35%粒径37.5 31.5199.5 4.75 2.36级配范围0 0-515-4570-9090-10095-100合成级配0 3.0 44.789.097.899.3细集料：金沙公司河沙，细砂粒径 4.75 2.36 1.180.60.30.15Mx 筛分结果98.896.4 83.463.826.4 6.6 2.20外加剂:江苏特密斯，掺量为1.0%三，试验室配合比试验设计坍落度为160-200mm，根据配合比进行试验，当坍落度满足设计要求时，水胶比及水泥用量满足规范要求。
根据配合比进行试验，测定28d抗压强度。
四，结果原材料水泥细集料粗集料粉煤灰水外加剂配合比3307471135 83165 4.1四川川桥试验检测有限责任公司南水北调环湖南路HH01工地试验室二零一二年四月二十日C30水下混凝土配合比说明书一，技术要求水泥混凝土设计等级：C30依据：《公路桥涵施工技术规范》《水泥混凝土配合比设计规程》《公路工程质量检测评定标准》设计标准：Rp =R+1.645σ=30+1.645σ=38.2MPa二，原材料（1）水泥：中国葛洲坝水泥有限公司，三峡P.O42.5（2）粗骨料：贯通石场，5-16掺65%.16-31.5mm掺35%，5-31.5mmII 级配碎石。
细集料：金砂公司，汉江河砂（3）水：饮用水（4）外加剂：江苏特密斯聚羧酸高效减水剂，掺1.0%三，施工范围：白鹤观大桥桩基四，设计计算（1）配制强度：f cu.o=f cu.k+1.645*σ=30+1.645*5=38.225MPa（2) 计算水胶比：W/B=αa*f ce／（f cu.o＋αa*αb*f ce）=0.53*42.5*1.16*0.75/ （38.225+0.53*0.2*42.5*1.16）Kg/m=0.45(3) 选用单位用水量：拌合物坍落度160-200mm，掺入1.0%聚羧酸高性能减水剂后的单位用水量为W=165kg/m³(4) 计算胶凝材料用量m co=m wo／W/B=165/0.45=367㎏，粉煤灰掺量20%，粉煤灰用量=367*0.20=73Kg/m，水泥用量m co=m B o-m F o=367-73=294Kg/m(5) 假定砼容重：2400kg，选择砂率：41%，计算砂石用量m so+m go=2400-m co-m wo=2400-367-165=1868kg/m³计算砂用量：(m co+m go)*0.41=766kg/m³计算碎石用量：1868-766=1102kg/m³基准配合比为：m co：m wo：m so：m go：减水剂=294：73：766：1102：165：3.67(6) 按质量法配合比为：基准配合比A组m co:m wo:m so:m go=294:73:165:766:1102:3.67根据《普通混凝土配合比设计规程》经过试验室结果确定水胶比0.40和0.42和0.44B组m co:m wo:m so:m go：外加剂=330：83：165：747：1135：4.13C组m co:m wo:m so:m go：外加剂=314：79：165：755：1087：3.93D组m co:m wo:m so:m go：外加剂=300：75：165：763：1097：3.75故选定B组水胶比0.40的配合比作为试验7天，28天抗压强度，配合比B 组m co：m wo：m so：m go：外加剂=330：83：165：747：1135：4.13四川川桥试验检测有限责任公司南水北调环湖南路HH01工地试验室二零一二年四月二十日水泥混凝土（砂浆）配合比试验报告编号：C －079—□□□—□□□□试验： 复核： 审核：试验单位 四川川桥工程试验检测有限责任公司南水北调环湖南路HH01工程工地试验室合 同 号 HH01 试样名称 C30水下混凝土配合比试验规程 JGJ 55-2011 试样来源室内配比报告日期2010年4月20日使用部位 白鹤观大桥桩基 水胶比 40%砂率42% 强度等级 配制强度(MPa)要 求 稠 度拌合及捣实方法C3038.2坍落度 160-200mm 维勃 S使 用 材 料水 泥 细骨料粗骨料 外 加 剂报告编号 001 报告编号001报告编号 001名称报告编号含固量（%） 品 牌三峡牌 品 种 河砂品 种碎石 聚羧酸高性能减水剂 001强度等级 P.O42.5 细度模数 2.20 最大粒径31.5YJ-1水剂配 合 比 选 定 结 果理论配合比 每立方米混凝土（砂浆）用料（Kg ） （质量比）水泥细骨料 粗骨料 水 外加剂 粉煤灰 1：2.26：3.44：0.50：0.01：0.25 330747 11351654.1383试件强度试件尺寸 长×宽×高（mm ） 龄期 （d ） 实测 (MPa) 折算 (MPa) 龄期 (d) 实测 (MPa) 折 算(MPa)150*150*150 7 38.2 28 40.9 150*150*150 7 37.4 28 40..9 150*150*150740.3 28 41.7 平 均38.7平 均 41.2密 度（g/cm 3)2.464结 论 监 理编号：C－082—□□□—□□□□试验单位四川川桥工程试验检测有限责任公司南水北调环湖南路HH01工程工地试验室合同号HHO1试样名称砼试件试验规程JTG E30-2005试样来源室内配合比试验日期2012年3月30日试验审核试件编号外观描述制件日期试压日期龄期(天)试件尺寸(cm)破坏荷载(kN)抗压强度(MPa)换算强度（MPa）设计强度等级单值平均值1完好20123.2320123.30715*15*15861.2438.238.738.7C302842.5537.4 3907.0640.3结论依据JTGF80/1-2004的要求，此组试件强度大于1.15倍的设计要求。
2.1水泥稳定碎石基层施工2.1.1 一般规定1、碎石的最大粒径为31.5mm，宜按粒径9.5 mm～31.5mm、4.75 mm～9.5mm、2.36 mm～4.75mm和0～2.36mm四种规格备料。
2、水泥稳定碎石混合料采用干质量配合比计算，以集料为100，水泥剂量外加的外比表示。
3、水泥稳定碎石的施工期宜在冰冻到来半个月前结束，并尽量避免在高温季节施工。
4、基层水泥稳定碎石必须采用集中厂拌，双摊铺机梯队摊铺、压路机碾压的工艺施工。
5、基层施工前，清除作业面表面的浮土、积水等。
并将作业面表面洒水湿润。
6、开始摊铺的前一天要进行测量放样，按摊铺机宽度与传感器间距，一般在直线上间隔为10m，在平曲线上为5m，做出标记，并打好厚度控制线支架，根据松铺系数算出松铺厚度，决定控制线高度，挂好控制线。
用于摊铺机摊铺厚度控制线钢丝的拉力应不小于800N。
7、下层水泥稳定碎石施工结束7天后即可进行上层水泥稳定碎石的施工。
两层水泥稳定碎石施工间隔不宜长于30天。
2.1.2 准备工作1、材料要求（1）水泥普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可用于拌制水泥稳定碎石混合料，采用42.5或32.5级缓凝水泥，3d胶砂强度应不小于18MPa，水泥初凝时间应不小于3小时、终凝时间不小于6个小时，受外界影响而变质的水泥不得采用。
水泥各龄期强度、安定性等应符合国家相关标准的规定。
采用散装水泥，在水泥进场入罐时，要停放七天，安定性合格后才能使用；夏季高温作业时，水泥温度不能高于50℃，否则，应采用降温措施。
（2）碎石碎石压碎值应不大于28%，粗集料针片状含量应不大于15%。
其中1号、2号料须采用碱性石料，且1号料与2号料中通过0.075mm的含量应不大于1.5%，3号料中通过0.075mm的含量应不大于3%，4号料中0.075 mm 通过率应不大于15%；碎石中小于0.6mm的颗粒必须做液限和塑性指数试验，要求液限小于28%，塑性指数小于9。
砂石材料部分1．砂石材料按用途分：石料、集料、矿质混合料集料分为粗集料和细集料；粗集料在混合料中起骨架作用（碎石、砾石、矿渣）；细集料在混合料中起填充作用（天然砂、人工砂、石屑）。
砂石材料按粒径分：在沥青混合料中大于2.36mm为粗集料，小于2.36mm为细集料；在水泥混合料中大于4.75mm为粗集料，小于4.75mm为细集料。
填料起填充作用，粒径小于0.075mm的矿物质粉末，石灰石碱性矿粉、消石灰粉、水泥、粉煤灰。
2．集料最大粒径：指集料100％都要求通过的最小标准筛筛孔尺寸。
集料公称最大粒径：指集料可能全部通过或允许有少量筛余（筛余量不超过10％）的最小标准筛筛孔尺寸。
3．粗集料的技术性质：物理性质（密度、级配、坚固性）、力学性质（压碎值、洛杉矶磨耗试验、冲击值、磨光值）。
化学性质。
4．粗集料的表观密度试验：目的：作为配合比原始数据，是计算粗集料空隙率的重要依据。
仪器设备：静水天平、吊篮、带有溢流口的水槽、烘箱、其他。
方法和步骤：(1)将待测试样用4.75mm的方孔筛过筛，然后用四分法缩分成所需的质量要求，留两份待用。
针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。
(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。
(3)取一份试样放人盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。
在室温下保持浸水24h。
(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。
水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。
天平调零。
(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(m w)。
(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。
用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。
整个过程不得有试样颗粒丢失。
0.075mm以下颗粒含量对水泥稳定碎石基层的影响[摘要]水泥稳定碎石基层导致路面的反射裂缝尤为突出，而水泥稳定碎石混合料0.075mm以下颗粒含量超标是造成微小裂缝形成的最为主要的因素之一。
拟通过（0-3）mm石屑与水洗砂掺配使用，降低0.075mm以下颗粒含量，减少裂缝，增强路面耐久性。
[关键词]水泥稳定碎石基层；水洗砂；0.075mm以下颗粒含量；裂缝背景裂缝是导致路面寿命缩短的至关因素，路面裂缝的形成有诸多因素。
其中由于水泥稳定碎石基层导致路面的反射裂缝尤为突出，而水泥稳定碎石混合料0.075mm以下颗粒含量超标是造成微小裂缝形成的最为主要的因素之一。
银百高速宁东至甜水堡段工程YB01-1合同段所用细集料（0-3）mm石屑0.075mm以下颗粒含量多次检测结果超出设计值，平均在18%左右。
考虑到此项目地材水洗砂丰富，且拥有良好的天然级配，0.075mm以下颗粒含量在3-6%左右，硫酸盐、有机质含量都在规范要求之内。
基于工程质量和项目成本的控制，拟通过（0-3）mm石屑与天然水洗砂掺配使用，证实此方案的可行性。
目的通过水洗砂与（0-3）mm石屑掺配使用减少水泥稳定碎石混合料0.075mm以下颗粒含量，使0.075mm以下含量符合设计要求。
确定不同水泥稳定碎石混合料0.075mm以下颗粒含量下的密实度及裂缝所占比例。
通过近似模拟施工现场压实工艺及成型试件的检测，确定此方案是否可以提高工程质量。
试验方案试件设计3.1.1.水泥稳定碎石混合料合成级配设计通过《公路路面基层施工技术细则》附录A 无机结合料稳定材料级配设计计算从公称最大粒径到4.75mm的粗集料级配和4.75-0.075mm的细集料级配范围。
查阅设计文件，因为本项目设计交通等级特重交通等级，为保证路面有足够的承载能力和路面长期使用的耐久性，所以拟设计粗集料级配通过指数函数确定，细集料级配通过幂函数确定。
表1.C-B-3合成级配规范要求值幂函数模型为：Y = a x b指数函数模型为：Y = a ·e bx式中：y－通过率（%）x－集料粒径（mm）b－回归系数通过公式计算及经验优化得到1#合成级配，针对0.075mm 以下颗粒对水泥稳定碎石基层的影响，调整掺配比例得到2#、3#合成级配。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载公路工程试验检测培训题地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容公路工程试验检测培训题一、选择题（单选题易）2．当配制水泥混凝土用砂由粗砂改为中粗砂时，其砂率（A）。
A．应适当减小B．不变C．应适当增加D．无法判定3．石油沥青老化后，其软化点较原沥青将（B）。
A．保持不变B．升高C．降低D．先升高后降低4．针对水泥混凝土用砂石材料粗细颗粒划分粒径是（C）。
A．5mmB．2.36mmC．4.75mmD．2.5mm5．当配制水泥混凝土用砂由中砂改为中粗时，其砂率（B）A．应适当减小B．应适当增加C．不变D．无法判定6．用于评价粗集料抵抗车轮磨损的性能指标是（B）。
A．洛杉矶磨耗率B．道瑞磨耗值C．磨光值D．狄法尔磨耗率7．沸煮法是针对水泥中的（A）所进行的安定性检验。
A．游离CaOB．游离MgOC．SO3D．游离碱性物质8．有可能造成针入度试验结果偏高的因素有（D）。
A．沥青老化B．试验温度控制严格C．测试用针质量偏轻D．夏季试验恒温时间不足9．当计算密度时所考虑的体积中包括了闭口和开口孔隙所占据的体积，则得到的密度是（B）。
A．表观密度B．毛体积密度C．真密度D．视密度10．下列哪些现象不会是因水泥安定性不良而造成的。
（C）A．翘曲变形B．开裂C．碱集料反应D．有掉渣现象11．经过老化的沥青，将会产生的性能变化是（A）。
A．软化点升高B．延度增大C．针入度提高D．密度减小12．工程上将混凝土用砂按细度模数分为粗、中、细三类，细度模数依据试验用筛各筛孔的（C）用公式计算。
A．筛余量B．分计筛余百分率C．累计筛余百分率D．通过量13．当超过重复性精密度要求，用回归法确定沥青含腊量时，蜡质量与含腊量关系直线的斜率（方向系数）应为（B）。
