街机电子游戏机扫描板的原理与维修大全扫描的原理与维修HA11235与DBL2009集成块扫描的电路原理及一些常见故障的维修1、行场扫描电路图1为HA11235的内部功能框图，图2为HA11235的外围电路图。
从图1可以看出，HA11235的功能包括：同步分离、行AFC鉴相、行振荡、行频激励放大、场振荡、场频激励放大等。
采用集成电路的扫描板，与采用分立元件的扫描板相比有如下优点：（1）行频振荡级用施密特触发器和单个定时电容光焕发组成，频率较稳定。
（2）AFC用双差分模拟乘法器作鉴相器灵敏度较高。
（3）增大了行同步捕捉范围和同步保持范围，在场消陷期间不会产生图像面部扭曲。
（4）场振荡与场锯齿波形成级分开，克服了分立元器件电路场频调节与场幅调节相互牵制的缺点。
从图4可知，由电路板送来的复合同步信号，经R214和R307分压，再经C450耦合到IC301（15）进行同步子分离。
在集成块内部，S信号一路加到AFC鉴相，另一路吊（16）输出，经R404、C402积分，分离出场同步信号加到（7），电位器VR401、VR402、VR404分别调节场频、场幅和场线性，场振荡器通过对定时电容C404充放电形成锯齿波电压，经场频激励放大后从（7）输出到Q401场推动级。
为了提高输出效率，场输出电路采用了双电源OTL 电路，由行输出变压器具FHT（2）输出行逆程脉冲，经R308、C310、VR301、R305、C308、R401积分电路隔直耦合。
从（13）输出AFC 鉴相器作比较电压，调节VR301改变积分常数，可使图像在水平方向移动，AFC鉴相器输出的误差电压由（14）送出，经滤波器C451、R310、C305、R303送回（12），以自动校正行频，行振荡器输出的行频锯齿波，经整形、放大变成行频矩形波，由（10）送往行激励和行输出级。
欢迎来咨询游戏机价格。

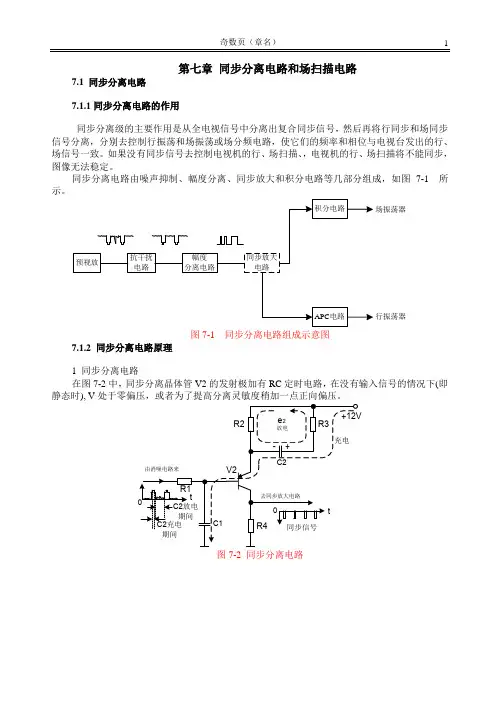

第七章同步分离电路和场扫描电路7.1 同步分离电路7.1.1同步分离电路的作用同步分离级的主要作用是从全电视信号中分离出复合同步信号，然后再将行同步和场同步信号分离，分别去控制行振荡和场振荡或场分频电路，使它们的频率和相位与电视台发出的行、场信号一致。
如果没有同步信号去控制电视机的行、场扫描、，电视机的行、场扫描将不能同步，图像无法稳定。
同步分离电路由噪声抑制、幅度分离、同步放大和积分电路等几部分组成，如图7-1 所示。
场振荡器行振荡器图7-1 同步分离电路组成示意图7.1.2 同步分离电路原理1 同步分离电路在图7-2中，同步分离晶体管V2的发射极加有RC定时电路，在没有输入信号的情况下(即静态时), V处于零偏压，或者为了提高分离灵敏度稍加一点正向偏压。
图7-2 同步分离电路图7-3 幅度分离电路当正极性的彩色全电视信号经R1加到同步分离晶体管V2的基极上时，信号中负的同步脉冲部分使V2导通并工作在放大状态，于是在V2的集电极负载电阻R4上得到放大了的同步脉冲信号。
V2导通时，其基极电流方向如图中实线箭头所示。
此电流向电容C2充电，其充电极性为左负右正，充电电压值为e2。
e2的大小几乎与同步脉冲的峰值e1相等。
C2的充电电压对于V2的发射结相当于加了个反向偏压，所以当同步信号过后V2截止(因为视频信号部分的幅度小于同步信号幅度)在V2截止期间，C2的充电电压将通过电阻R2放电。
由于R2阻值远大于R3的阻值，所以放电速度很慢，直到下一个同步脉冲到来之前V2一直保持截止状态。
C2的放电电流方向如图中虚线箭头所示。
当下一个同步脉冲到来时，同步脉冲的峰值重新使V2导通，C2又重新被充电。
上述过程周而复始，即V2只是在同步信号的峰值到来时刻导通，而在同步脉冲过后截止，于是在V2的集电极得到一连串同步脉冲信号。
这种方法是利用同步信号和视频信号幅度不同这一特点分离出同步信号，我们称其为幅度分离。
2同步放大电路图7-4 同步放大电路图7-5 限幅和整形放大原理图7-4是同步放大电路，其作用是放大同步信号和裂相(得到相位相反的两种同步，信号输出)，此外还具有防止视频信号混入同步电路的限幅作用。
一消隐电路行场扫描电路扫描周期包括扫描正程时间+扫描逆程时间扫描正程完成信号扫描使屏幕重现计算机所需要的图像和字符/而扫描逆程是电子束回扫时间在屏幕上只能看到数条回扫线但它的出现会严重影响屏幕的正常显示因此必须加以消除//这就是所谓消隐消隐的原理很简单就是//在行场扫描逆程时间内/使显像管阴极不发射电子或少量电子打到荧光屏上/在正常亮度下以不出现回扫线为原则/消隐信号的来源均由行场扫描电路/提供行消隐信号一般由行输一消隐电路行场扫描电路扫描周期包括//扫描正程时间//和扫描逆程时间//扫描正程完成信号扫描使屏幕重现计算机所需要的图像和字符//而扫描逆程是电子束回扫时间在屏幕上只能看到数条回扫线//但它的出现会严重影响屏幕的正常显示//因此必须加以消除//这就是所谓消隐消隐的原理//很简单就是在行场扫描逆程时间内使显像管阴极不发射电子或少量电子打到荧光屏上//在正常亮度下以不出现回扫线为原则//消隐信号的来源均由行场扫描电路提供//行消隐信号一般由//行输出变压器次级线圈中取出或由行输出管集电极串联逆程电容之间取出///但有些扫描集成电路也可以给出消隐脉TDA2593芯片中就有行逆程脉冲发生器//消隐脉冲从何处取出//这要看显示器具体电路而定场消隐信号//一般由场输出级取出有些场振荡芯片也有回扫脉冲发生器可提供场逆程脉冲如TDA1170N 就有这个功能//回扫脉冲由3 脚给出消隐电路一般由一级三极管放大器组成消隐信号的控制点在何处呢这完全取决于显像管电子束是由阴极控制还是由栅极控制///如采用栅极控制就加在栅极G1 上如果采用阴极控制一般不直接加在阴极上而是加在视频处理电路/或加在视频放大级的输入端下面给出几种实际电路供参考1. 栅极控制中场消隐脉冲从TDA1170N-3 脚取出通过R337 D305 加到Q308 基极行消隐脉冲从行输出变压器7 脚取出通过R347 C303 加到Q308 的基极C303 是加速电容可以改善逆程脉冲的前后沿D306 是为了保护Q308 的发射结C318 为隔直流电容R829 C812 组成低通滤波器可滤掉杂散信号对栅极的干扰电路工作原理消隐脉冲来到时Q308 不工作集电极输出负极性脉冲通过耦合电容C318 加到显像管栅极叠加在栅极负压上使显像管不发射或少发射电子只有少量电子能通过栅极负电场而到达屏幕所以屏幕不会出现回扫线电路工作波形见图1.85 所示这个电路看起来比较复杂比上述电路多几个三极管但实际分析并不复杂Q825和Q605 是两个三极管放大器Q823 Q824 是互补对称射极跟随器C836 是耦合电容电路工作原理与上述电路相同该电路特点是行消隐脉冲从两个逆程电容C820 和C821之间取出2. 阴极控制以GW-300 显示器为例加以说明电路见图图1.86 消隐电路图中行消隐脉冲从行输出变压器FBT-5 脚取出场消隐脉冲从场输出级Q401 发射极E 取出行场消隐脉冲经电路处理后分别加到消隐放大器的基极R G B 三路同时使三路放大管V803 V843 V873 饱和导通而三路视频放大器基极处于反偏而截止显像管阴极电压大大升高而截止因此不能发射电子这样屏幕回扫线消失二消亮点电路当显示器电源关闭后显像管灯丝电压迅速下降到0V 但阴极不会立即冷却会保持很长时间几秒到十几秒钟而继续发射电子并打到荧光屏上所以显示器断电后屏幕中间有一个亮点时间可长达数十秒钟如反复多次就完全可能烧糊荧光屏内壁涂的荧光粉形成一个黑点因此必须加以消除消亮点的原理很简单就是在显像管的栅极加上较高的负电压抑制电子的发射或通过图 1.87 是COMPAQ SM-1557S 显示器消亮点电路图1.87 消亮点电路图中96V 经二极管D823 D817 电阻R505 行输出变压器FBT 到地对C852 充电所以C852 两端约有200Vp 脉冲电压D822 的作用是防止G1 有脉冲干扰而产生误动作R890 R889 为分压电阻电路工作原理在正常工作时由于G1 有很低的负电压D822 Q833 不能导通处于截止状态当电源关闭时G1 电压突然由负压降到零时电容器C852 上的负电压使D822 Q833 饱和导通于是C852 上的负电压加在G1 上并可维持较长时间电子束被截在电子枪内消除了屏幕亮点本文来自: 中科软件园() 详细出处参考：/Article/html/1/307/325/2008/246538.html。
彩色电视机场扫描电路原理与设计
高永慧
【期刊名称】《湖南工程学院学报（自然科学版）》
【年(卷),期】2009(019)004
【摘 要】阐述了彩色电视机的场扫描电路的工作原理,介绍了场同步信号的分离以
及驱动脉冲的产生,及其相应电路的基本设计.
【总页数】2页(P18-19)
【作 者】高永慧
【作者单位】吉林师范大学信息技术学院,四平,136000
【正文语种】中 文
【中图分类】TN854
【相关文献】
1.创维超级芯片VCT 3803彩色电视机电路分析(7)行场扫描电路 [J], 王锡胜
2.电视机场扫描电路常见故障分析及检修--彩色电视机维修技术研究之二 [J], 覃
焕昌;农高海;覃新颖
3.浅谈彩色电视机场扫描电路的故障分析与检修 [J], 李忠
4.彩色电视机场扫描电路故障分析与检测技巧 [J], 高自力
5.彩色电视机场扫描电路特殊故障的诊断与处理 [J], 颜昌学;魏兴无
因版权原因，仅展示原文概要，查看原文内容请购买
