综合布线图纸绘制

综合管线绘制要求：

1. 综合管线绘制内容包括：平面图（包括机电、消防、弱电各专业图纸）、剖面、图例、设计说明、局部大样图

2. 各专业图纸的整理（前提：第二版施工图后，各专业最新图纸，包括变更的穿插跟踪）

3. 各专业管线图层、颜色、线型的设置要求（或者采用参照），具体要求详附件1

4. 对底图的处理：包括对建筑结构底图的灰度化，升降板区域、轴网、防火卷帘单独设置图层，梁的尺寸标注

5. 图面质量要求：文字、尺寸、标注统一标准，图层分专业分系统（可关闭和冻结图层）

6. 管线布置要求：合理布置管线（管综布置原则：分层，小管让大管等避让原则），满足吊顶标高，无吊顶区域尽量提升空间高度，定位标高清晰准确，满足现场安装和工序要求，便于检修维护，布置整齐美观。

7. 对剖面的要求：管线复杂区域，走道，进出核心筒等部位增加剖面图，在剖面图中明确管线走向、标高、定位、间距等

8. 控高要求：精装区域、特俗部位的净空要求，主要有地下车库、机械车位、走道、办公区、电梯厅、大堂

9. 尽量考虑设置综合支架，考虑支架安装空间、检修空间

10. 对各专业变更的及时跟踪衔接，将管线调整的变更整合到综合管线图中

11. 发现并修正原设计错误，出方案报告调整，特别是涉及管线路由标高定位走向调整的，后期专业拆分图以调整的综合管线图为依据进行深化

12. 考虑与室外管线的接驳，为综合预留洞图提供参考依据。

综合管线绘制节点：

地下室综合管线在机电单位进场前（12月前）绘制一版，机电单位进场后在深化一版，以综合管线图为依据，出一次结构综合预留洞图以及电气预留预埋图，尽量预埋准确减少后期返工。

机电管线综合图绘制

综合图绘制基本内容

（1）综合图定义

机电综合管线布置图即Combined

ServicesDrawings(CSD)，主要是体现各专业管线平面布置及空间定位,解决管线碰撞及标高不满足等问题，在设计CSD图过程中，应遵循各专业的现行设计规范，施工质量验收规范及标准图集。

（2）综合图内容划分

通常，从专业上分：一份完整的机电综合管线图包括空调风专业图、空调水专业图、强电专业图（包括动力，照明），弱电专业图（电视电话，综合布线）；给排水专业图；消防专业图（消火栓、喷淋、消防电）。

从内容上分：一份完整综合图包括：综合管线平面图，剖面图，施工说明，还有图例。

（3）绘图标准

a.专业符号：

建筑:AR，ST结构:ST，电气: EL ，弱电:ELV，暖通:AC，给排水:PD(给水：PL，排水：DL），消防FS：(消防栓：FS，消防电：AFA）

b. 综合图图层颜色设置

空调风管道：5号色,蓝色 ；标注：152号色，

空调水管道：5号色,蓝色 ；标注：152号色 弱电气桥架：4号色，青色；电气母线：6号色，洋红；标注：133号色

给排水管道：3号色，绿色 ；标注：96号色

弱电桥架：30号色，品红色；标注：65号色

消防管：1号色，红色色弱 ；标注：14号色

建筑底图：8号色 ；梁结构图：8号色

c.尺寸定位：

d.文字设置：

e.图框定义：

f.图纸编号：

g.出图方式：

1、模型里边出图，模型里边出图按1:100设置，调整出图图框为A0或者A1标准图框；

2、布局出图时，在布局里面通过视口分别设置平面图和剖面图。

h.做综合图时不要仅围绕某一个专业去考虑问题，要综合统一考虑，一个重要的考虑因素就是从成本角度去考虑管线布置走向。

i.绘制过程中注意：注意管道壁厚和保温厚度；注意无压排水管的坡度；注意支吊架的高度；净空要求：包括支吊架、保温厚度、龙骨高度。

综合图绘制基本要求

1.绘图前，现场实地勘测。

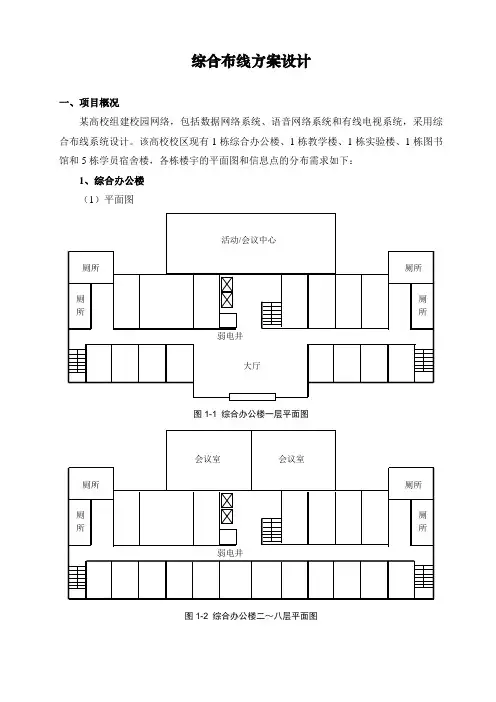

综合布线方案设计

一、项目概况

某高校组建校园网络，包括数据网络系统、语音网络系统和有线电视系统，采用综合布线系统设计。该高校校区现有1栋综合办公楼、1栋教学楼、1栋实验楼、1栋图书馆和5栋学员宿舍楼，各栋楼宇的平面图和信息点的分布需求如下：

1、综合办公楼

（1）平面图

图1-1 综合办公楼一层平面图

图1-2 综合办公楼二～八层平面图

厕所

厕所 厕所

厕所

弱电井

大厅

厕所

厕所 厕所

厕所

弱电井 会议室 会议室 活动/会议中心 （2）信息点分布

综合办公楼共有8层，大办公室和会议室布数据点2个、语音点2个、电视点1个；小办公室布数据点1个、语音点1个、电视点1个。

2、教学楼

（1）平面图

图2-1 教学楼一～六层平面图

图2-2 教学楼七～十层平面图

（2）信息点分布

教学楼共有十层，第一至第七层均为教室，每个教室布1个数据点、1个电视点；第八至第十层均为办公室，小办公室布1个数据点、1个语音点、1个电视点，大办公室和会议室布2个数据点、2个语音点、1个电视点。

3、实验楼

（1）信息点分布

实验楼共有6层，大实验室布2个数据点、1个语音点、1个电视点，小实验室布1个数据点、1个语音点、1个电视点。第三层共有10个微机室，小微机室60台微机，大微机室100台微机，各微机室采用1个机柜控制，各机柜又由总控室集中控制管理，服务器和各种管理机都放在总控室。微机室需要画出布线图。

（2）平面图 厕所 教室 教室 教室 教室 教室 教室 教室 教室 教室 教室 休息室

厕所 弱电井

办公室 办公室

办公室 厕所 厕所 资料室 会议室 弱电井 3

图3-1 实验楼第一、二、四～六层平面图

图3-2 实验楼第三层平面图

4、图书馆

（1）信息点分布

图书馆分前楼和后楼，前楼共有6层，第一～五层为普通阅览室，每个阅览室布8个数据点，办公室布数据点、语音点、电视点各1个。第六层为电子阅览室，每个电子阅览室80台微机，由一个机柜控制，所有机柜再由办公室的总机柜控制，干线光纤到总控制室，办公室（总控室）另布语音点和电视点各1个。后楼共有4层，为办公室和书库，小办公室布数据点、语音点、电视点各1个；大办公室布数据点2个、语音点2个、电视点1个；书库布数据点1个。 内花园 大厅

教学内容：

绘制工程图-----楼间光纤布线图

教学目标：

1.掌握visio绘图的技巧。

2.掌握图形“形状”相关命令的使用。

教学重难点：

1.绘图实体之间的合理分布。

2.合理有效的利用相同实体的绘制。

3.正确使用“形状”命令。

教学方法：

演示法、任务驱动法

教学学法：

观察法、实践操作法

课时安排：

1课时

教学过程：

引入：

在上一节课我们讲解绘制了综合布线逻辑结构图，其中配线架的绘制，以及不同配线架的区别，如下图：

图例一般用蓝色字体在绘图的左下角作出说明！如下图：

新课： 根据教材p23页图2—13绘制楼间光纤布线图：

步骤：

1.绘制长方体（利用前面所学习的），如下图：

2.绘制“CNC线缆井”，并复制3个，按要求调整位置下图：

方法：a.利用椭圆工具与shift键绘制一个正圆，并设置填充的透明度为100%。

b.设置椭圆线条粗细，使用命令：形状---操作---偏移（2mm），删除最外面的圆。

c.放大正圆，确立竖线位置，绘制小的正圆，并移动到适当位置，再次复制2个

d．最后组合，移动到适当位置。

注意：合理利用方向键微调进行各元素排列关系！ 方法：绘制两条相交的线段，确认好倾斜度，利用平行关系绘制各个面，并确认相交的线段端点在同一个点上。

3.绘制纵向大小长方体，如下图。

4.链接各实体和实体，并添加必要的文字说明，效果如下图：

注：a.利用背景格子来合理分布连接线条与各实体线条的间距；

教学小结：

1.绘制visio图形，注意实体大小及合理分布。

2.长方体、cnc线缆井的制作。

3. 实体连接、线条之间的相互关系。

作业：

结合前面的学习和本节课的讲解，绘制如下效果图： 方法：a.利用背景格子，绘制纵向的大长方体，并组合。

b.复制大长方体，并缩放到适当大小，移动到目标位置。

注：长方体的侧面线条的倾斜度一定要适度，太小容易让缩放后看不到斜面，太大缩放后也不协调！
