74HC595引脚图时序图工作原理

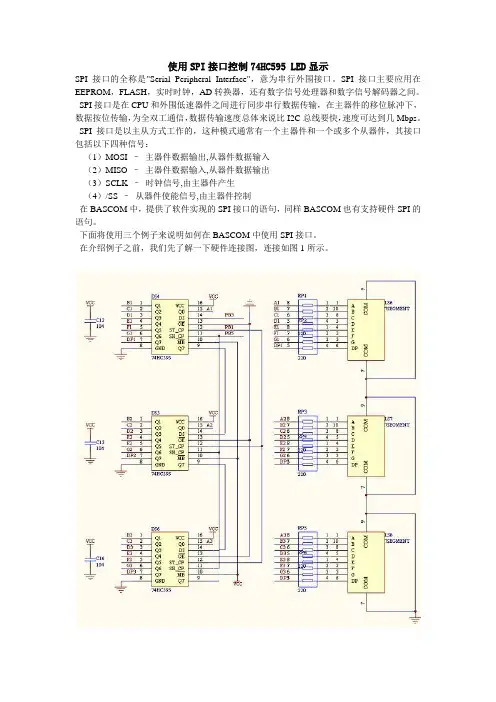

74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片， 使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
74HC595引脚图
74HC595管脚功能
下面我来介绍一下 74HC595工作原理：
74HC595的数据端：
QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
QH’: 级联输出端。我将它接下一个595的SI端。
SI: 串行数据输入端。
74hc595的控制端说明：
/SCLR(10脚):
低电平时将移位寄存器的数据清零。通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级）
控制移位寄存器
SCK
上升沿 数据
移位 SCK 下降沿
数据 保持
RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。
控制存储寄存器
RCK 上升沿 移位寄存器 的 数据进入 存储寄存器 RCK 下降沿 存储寄存器数据不变
/G(13脚): 高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。 注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
74HC595完整中文资料
74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。
74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。
三态。特点 8位串行输入 8位串行或并行输出 存储状态寄存器，三种状态 输出寄存器可以直接清除 100MHz的移位频率 输出能力 并行输出，总线驱动 串行输出；
标准 中等规模集成电路应用 串行到并行的数据转换 Remote control holding register. 描述 595是告诉的硅结构的CMOS器件， 兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。 移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压
引脚说明符号引脚描述
内部结构
结合引脚说明就能很快理解 595的工作情况
引脚功能表：
管脚编号 管脚名 管脚定义功能
1、2、3、4、5、6、7、15 QA—QH 三态输出管脚
8 GND 电源地
9 SQH 串行数据输出管脚
10 SCLR 移位寄存器清零端
11 SCK 数据输入时钟线
12 RCK 输出存储器锁存时钟线
13 OE 输出使能
14 SI 数据线
15 VCC 电源端
真值表：
输入管脚
输出管脚 SI SCK SCLR RCK OE

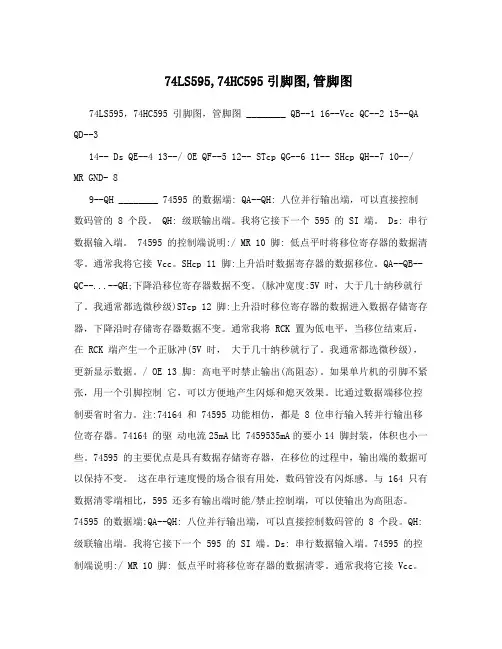

74LS595,74HC595引脚图,管脚图
74LS595，74HC595 引脚图，管脚图 ________ QB--1 16--Vcc QC--2 15--QA
QD--3
14-- Ds QE--4 13--/ OE QF--5 12-- STcp QG--6 11-- SHcp QH--7 10--/
MR GND- 8
9--QH ________ 74595 的数据端: QA--QH: 八位并行输出端，可以直接控制数码管的 8 个段。 QH: 级联输出端。我将它接下一个 595 的 SI 端。 Ds: 串行数据输入端。 74595 的控制端说明:/ MR 10 脚: 低点平时将移位寄存器的数据清零。通常我将它接 Vcc。SHcp 11 脚:上升沿时数据寄存器的数据移位。QA--QB--QC--...--QH;下降沿移位寄存器数据不变。(脉冲宽度:5V 时，大于几十纳秒就行了。我通常都选微秒级)STcp 12 脚:上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。通常我将 RCK 置为低电平，当移位结束后，在 RCK 端产生一个正脉冲(5V 时， 大于几十纳秒就行了。我通常都选微秒级)，更新显示数据。/ OE 13 脚: 高电平时禁止输出(高阻态)。如果单片机的引脚不紧张，用一个引脚控制 它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。注:74164 和 74595 功能相仿，都是 8 位串行输入转并行输出移位寄存器。74164 的驱 动电流25mA比 7459535mA的要小14 脚封装，体积也小一些。74595 的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。 这在串行速度慢的场合很有用处，数码管没有闪烁感。与 164 只有数据清零端相比，595 还多有输出端时能/禁止控制端，可以使输出为高阻态。74595 的数据端:QA--QH: 八位并行输出端，可以直接控制数码管的 8 个段。QH:
1 74HC595引脚图时序图工作原理
74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片，使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
74HC595引脚图74HC595管脚功能
下面我来介绍一下74HC595工作原理：74HC595的数据端：QA--QH:八位并行输出端，可以直接控制数码管的8个段。QH':级联输出端。我将它接下一个595的SI端。SI:串行数据输入端。74hc595的控制端说明：/SCLR(10脚):低电平时将移位寄存器的数据清零。通常我将它接Vcc。SCK(11脚)：上升沿时数据寄存器的数据移位。QA--QB--QC--...--QH；下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级）
控制移位寄存器SCK上升沿数据移位SCK下降沿数据保持RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级）， 2 更新显示数据。
控制存储寄存器RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变/G(13脚):高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。
