绘制综合布线工程施工图

综合布线类项目施工标准图解（初稿)一、桥架的铺设1。

1 桥架铺设应符合下列要求:1.1。

1 综合布线中一般采用槽式电缆桥架，材质一般要求采用电镀锌桥架并作接地处理.也可使用梯级式、托盘式等桥架类型。

（请根据现场实际要求）1。

1。

2 桥架铺设要求材质、规格均应符合相应质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。

表面处理和镀层应均匀、完整，表面光洁,无脱落、气泡等缺陷.1.1。

3 桥架的铺设始端应尽量选择离竖井距离近些，尽可能沿建筑物的墙、柱、梁及楼板架设。

1。

1.4 根据设计图确定出进户线、盒、箱、柜、等电器具的安装位置从始端到终端（先干线后支线）确定好支架的固定位置。

1.1。

5 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

桥架水平敷设时,支撑间距一般为1m～1。

5m。

垂直敷设时固定在建筑物构体上的间距宜小于1m.（请参照实际施工环境）1.1。

6 缆线桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。

(请参照实际施工环境）1。

1。

7 桥架的安装位置应符合施工图要求，左右偏差不应超过50mm。

水平桥架每米偏差不应超过2mm。

垂直桥架应与地面保持垂直，垂直度偏差不应超过3mm。

1。

1。

8 桥架及线管各段之间应保持连接良好，安装牢固，管套连接。

1.2 桥架铺设工序：确定桥架路由—--预留孔洞————弹线定位—--金属膨胀栓固定---吊杆、吊架安装——-安装托板—-—桥架安装---调整水平———布线线缆（整洁)—--扣盖-——最后调整固定—保护接地安装1.3 桥架验收标准示意图如图：槽式桥架安装标准图如图:阶梯式桥架安装标准图二、线槽的铺设2.1 线槽铺设应符合下列要求:2。

1.1 综合布线中沿墙面走线线槽一般采用塑料（PVC)材质，而沿地面铺设线槽一般采用金属材质或圆形地板配线槽。

2.1。

2 根据设计图纸检查线槽路径上所有孔洞是否全部完成，根据现场情况，确定线槽路径,避免与其他专业的线槽路径相冲突。

1.智能楼宇门禁管制系统的辨识装置有智能卡、读卡机、指纹机—、_视网膜识别机。

2.对于爆炸性火灾，必须采用可燃性气体探测矍_实现灾前报警；对一般性火灾的阴燃阶段，应该选用感烟式探测器3.火灾报警控制器按系统布线制式分为一总线制二和___多线制___两种类型。

4.信号的物理传输介质通常是指週轴电埜、_光纤一、双绞线5.局域网参考模型对应于OSI参考模型中的_物理层__和数据链路层，其数据链路层又细分为逻辑链控制子层和介质访问控制子层_两个子层。

6.综合布线系统在结构上分为建筑群主干子系统、殳备子系统、垂直主干系统、管理子系统、水平支干线子系统和工作区子系统等6个子系统。

7.BAS系统的检测对象主要是。

电量参数、温度湿度、压力液压和流量容积8.大型楼宇的供电电压一般采用_1OKV_，有时也可采用35KV9.进行供配电设计时，应尽量将变电所设在_负荷中心__。

10.智能化建筑供电系统的主结线一般采用一双电源供电方式。

11.智能建筑自备发电机容量初步设计时应取总装机容量的20—0%12.按照照明的功能，智能建筑中的照明可分为工作照明、事故照明、值班照明、警卫照明和障碍照明。

14•一般空调系统包括五个部分：进风部分、空气过滤部分、空气的热湿处理部分、空气的输送与分配部分、冷热源部分15．电视监视系统按其工作原理可分为:_摄像_、_传输_、_控制_、显示和记录_四个部分简答题1.防盗报警系统中探测器的选用主要考虑哪些因素？答：1保护对象的重要程度2保护范围的大小3预防对象的特点和性质2.综合布线系统的设计步骤分哪几步？答;设计一个合理的综合布线系统一般有7个步骤(1)分析用户需求.(2)获取建筑物平面图.(3)系统结构设计.(4)布线路由设计.(5)可行性论证.(6)绘制综合布线施工图.(7)编制综合布线用料清单.3.在恒压给水系统中利用水泵直接供水，在其运行过程中，水泵调速的方法有哪几种？1)采用水泵电机可调速的连轴器；2)采用调速电动机4.在通信网络中，数据的交换方式有哪几种？答;电路方式、分组方式、帧方式5.智能楼宇综合管理系统(IBMS)系统集成主要实现智能楼宇的两个共享和五个管理的功能，两个共享和五项管理指的是什么？答:两个共享:信息的共享,设备资源共享五项管理:1）集中监视、联动和控制的管理2）信息的采集、处理、查询和建库的管理3）全局事件的决策管理4）各个虚拟专网配置、安全管理5）系统的运行、维护、管理和流程自动化管理6.如何实现给排水系统的节能？答：为了节省能量，应充分利用室外管网的水压，在最低区可直采用城市管理供水，并把大量用水户如洗衣房，餐厅，理发室等布区在低区，以便由城市管网直接供水，充分利用室外管道压力，可以节省电能7.SQL（结构化查询）语言的特点是什么？答;.1）综合统一2）高度非过程化3）面向集合的操作方式4）以同一种语法结构提供两种使用方式8.智能楼宇对安全防范系统有哪些要求？答1防范2保警3监视与见识选择题。

一、工程概况本工程为，地上四层，建筑面积3603.76m2,建筑高度17.55m，，1、施工范围：综合布线系统、闭路电视系统、呼叫系统及电话系统综合布线系统：○1.综合布线系统采用光钎，语音采用三类大对数电缆，在病房、诊室、办公室等处设置信息插孔○2.本系统垂直干线部分：电话采用大对电缆数据的垂直干线才用6芯光钎，水平部分采用超五类电缆○3.本系统垂直干线均在竖井内敷设，均穿金属线槽敷设，水平布线子系统均穿金属管保护，在板内及墙内暗敷，○4.配线架均底边距地1.5m安装，信息插孔距地0.5m墙上暗装，○5.系统电源由机房预留电源以传用好回路供给闭路电视系统：○1.本工程前端信号源由市政有线电视网提供，前端想射在消防控制内，前端箱落地安装○2.所有候诊区，值班室及休息室等房间均设置有线电视插孔，插孔距地0.5m安装○3.本系统进线电缆选用特性阻抗为75欧姆的SYV-75-12型同轴电缆，干线电缆选用SY V-75-9型同轴电缆直线电缆选用SYV-75-5，室内线路敷设均穿钢管暗敷设。

呼叫系统：○1。

呼叫系统主要由病房呼叫按钮，门灯、复位按钮、分机、走廊显示屏、呼叫管理主机组成。

○2.主机安装在护士站，安装高度为距地1.3m○3.门灯安装方法同分机的墙体安装，将门灯并联在总线上，安装在病房门的上方，○4.本工程只做管预留二施工组织机构：1．管理人员的安排：公司委派具有同类工程施工经验及能力的项目负责人和具有同类工程施工管理经验的高素质管理人员，负责工程施工的项目管理，项目组织机构见项目组织机构图。

项目部在公司领导下充分发挥企业的整体优势，按照公司的质量保证体系来运作，以便出色地落实公司的质量方针和质量目标。

2．施工组织机构成员：工长：安全员：技术员：质检员：（三）工程目标：根据本工程特点，确保本工程以下目标：1、工程质量目标：合格2、工程工期目标：在全面保证工程质量和成本控制的前提下，及时组织管理人员、劳动力、材料和机具进场，以最快速度完成工程。

第一章《综合布线系统概论》一、填空题l．"3A" 智能建筑是指智能大厦具有__楼宇自动化___、_通信自动化_和__办公自动化___功能。

2．综合布线系统一般逻辑性地分为___工作间子系统___、__水平干线子系统___ 、__管理间子系统__、__垂直干线子系统__、__建筑群子系统__、 __设备间子系统__六个子系统 ,它们相对独立, 形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。

3．工作区子系统是指_信息插座_到__工作站终端 _的范围。

4．水平布线子系统也称作水平子系统，其设计范围是从工作区用的__信息插座__到__楼层配线架__。

5．管理子系统由__跳线和标识系统__组成。

6．_设备间__是安放通信设备的场所，也是线路管理维护的集中点。

7．综合布线系统的特点主要有__兼容性__、__开放性__、__灵活性__ 、__模块化__、__扩展性__、__经济性__。

8．智能建筑由__主控中心___、__综合布线系统__、_楼宇自动化系统、_办公自动化系统_、_通信自动化系统__五大部分组成。

9．对于建筑物的综合布线系统, 一般根据用户的需要和复杂程度, 可分为三种不同的系统设计等级, 它们是__基本型综合布线系统__、__增加型综合布线系统__、 __综合型综合布线系统__。

10．综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用__双绞线__和___光缆___混合布线。

二、选择题1、基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置最低的场合，主要以__ B____作为传输介质。

B 铜质双绞线2、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择__C___等级的综合布线系统。

C 综合型综合布线系统3、综合布线系统中直接与用户终端设备相连的子系统是 __A___。

综合布线综合布线课后习题课后习题课后习题与与参考答案1.如何确定网络综合布线工程的范围？答：通过以下4个方面来确定网络综合布线工程范围：（1）确定该单位对于此网络工程的经费投资额度。

通常，包括以下几方面的投资：硬件设备投资、网络工程材料费用投资、网络工程施工费用投资、网络工程安装及调试费用投资、软件投资、培训与运行费用投资。

（2）了解网络的未来服务范围，包括是否包含数据库管理系统，是否需要支持文件的传送存取，是否有网络互联要求（通常指Internet ），是否需要电子邮件服务，以及多媒体服务要求程度等。

（3）了解用户设备类型。

要确定目前有多少用户，网络中有多少台需要支持的计算机，未来还配置多少计算机，以及未来还需要配哪些设备以及数量等。

（4）了解地理布局。

通过现场察看，了解该单位的地理布局，其中需要注意的要点有：每一个位置的用户数量；任何两个用户之间的最大距离；在同一建筑物内，用户之间的连接关系；建筑物与建筑物之间的连接关系；供电问题与解决方式；其他特殊要求或限制（如对工程施工材料的特殊要求）。

（5）了解网络中的通信类型，如数字信号、视频信号、语音信号（电话信号）等。

2.请列出网络综合布线工程的工作清单。

答：确定网络综合布线工程的范围，设计网络综合布线工程工作方案，绘制综合布线施工图，编制综合布线用料清单。

3.如何计算工作区子系统中信息模块的数量？答：估算工作区中信息模块、信息插座和面板的数量。

计算公式为：m=n+n×3％其中：m表示信息模块的总需求量。

n表示信息点的总量。

n×3％表示冗余量。

4.比较568A和568B标准。

答：568A和568B标准的差别主要在于线序的不同。

（1）T568A标准信息插座的接法如图1所示。

图1T568A标准信息插座的接法（2）T568B标准信息插座的接法如图2所示。

图2T568B标准信息插座的接法5.水平子系统设计要点。

答：水平布线子系统设计要点：（1）确定线路走向。

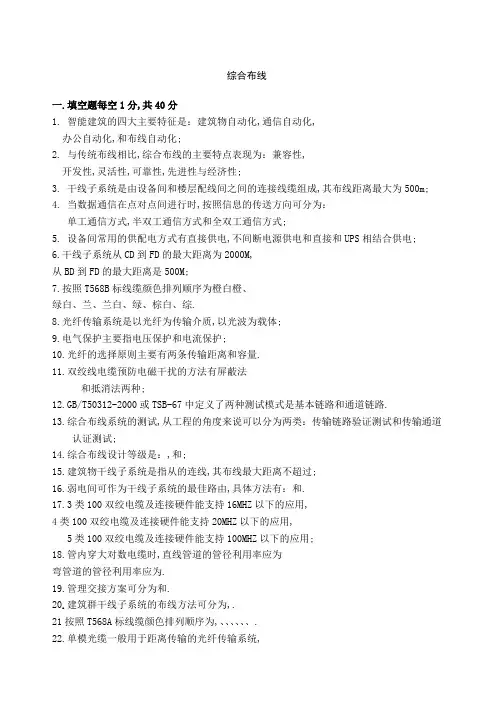

综合布线一.填空题每空1分,共40分1.智能建筑的四大主要特征是：建筑物自动化,通信自动化,办公自动化,和布线自动化;2.与传统布线相比,综合布线的主要特点表现为：兼容性,开发性,灵活性,可靠性,先进性与经济性;3.干线子系统是由设备间和楼层配线间之间的连接线缆组成,其布线距离最大为500m;4.当数据通信在点对点间进行时,按照信息的传送方向可分为：单工通信方式,半双工通信方式和全双工通信方式;5.设备间常用的供配电方式有直接供电,不间断电源供电和直接和UPS相结合供电;6.干线子系统从CD到FD的最大距离为2000M,从BD到FD的最大距离是500M;7.按照T568B标线缆颜色排列顺序为橙白橙、绿白、兰、兰白、绿、棕白、综.8.光纤传输系统是以光纤为传输介质,以光波为载体;9.电气保护主要指电压保护和电流保护;10.光纤的选择原则主要有两条传输距离和容量.11.双绞线电缆预防电磁干扰的方法有屏蔽法和抵消法两种;12.GB/T50312-2000或TSB-67中定义了两种测试模式是基本链路和通道链路.13.综合布线系统的测试,从工程的角度来说可以分为两类：传输链路验证测试和传输通道认证测试;14.综合布线设计等级是：,和;15.建筑物干线子系统是指从的连线,其布线最大距离不超过;16.弱电间可作为干线子系统的最佳路由,具体方法有：和.17.3类100双绞电缆及连接硬件能支持16MHZ以下的应用,4类100双绞电缆及连接硬件能支持20MHZ以下的应用,5类100双绞电缆及连接硬件能支持100MHZ以下的应用;18.管内穿大对数电缆时,直线管道的管径利用率应为弯管道的管径利用率应为.19.管理交接方案可分为和.20.建筑群干线子系统的布线方法可分为,.21按照T568A标线缆颜色排列顺序为,、、、、、、.22.单模光缆一般用于距离传输的光纤传输系统,多模光缆一般用于距离传输的光纤传输系统.23.布线中常用的拓扑结构有,,,和24.每根金属管的弯头不应超过个,直角弯头不应超过个;管子无弯曲时,长度可达m;管子有1个弯曲时,直线长度可达m管子有2个弯曲时,直线长度可达m管子有3个弯曲时,直线长度可达m25.双绞线电缆预防电磁干扰的方法有法和法两种;26.线缆链路长度,布线连接允许极限长度是通道链路方式m,基本链路方式m;6.系统集成中心的三A系统是指：建筑物自动化,办公自动化,和通信自动化;7.一间、二区、三个子系统是指：设备间、工作区、管理区水平子系统、干线子系统与建筑群干线子系统;8.水平子系统是由楼层配线架到工作区的信息插座的连接线缆组成,其链路线缆的最大长度为90m,水平布线宜采用星型拓扑结构;9.根据干线子系统的设计规范,干线布线走向应选择线缆最短、最安全和最经济的路由;建筑物两大类型的通道分别是封闭型和开放型,干线线缆应选择封闭型通道敷设线缆;5.工作区是指一个独立的需要设置终端的区域;6.建筑群干线子系统的布线方法可分为架空布线法,直埋布线法和管道布线法;7.光纤传输系统由发射机、光纤和接收机组成;8.电气保护主要指电压保护和电流保护;9.非屏蔽四对双绞电缆的弯曲半径至少为电缆半径的4倍;10.TSB－67标准定义的五类线缆现场认证测试参数为：接线图、长度、衰减近端串扰、衰减串扰比、回波损耗等;11.在一定长度的线缆中,衰减随着信号频率的增加而增加,其单位是分贝;12.双绞线电缆预防电磁干扰的方法有屏蔽法和抵消法两种;13.大开间附加水平布线设计方案有多口信息插座和转接点两种;1.智能建筑的四大主要特征是：建筑物自动化,通信自动化,办公自动化,和布线综合化;2.综合布线中光纤子系统使用的拓扑结构有星型、总线型、树型、环型;3.根据干线子系统的设计规范,干线布线走向应选择线缆最短、最安全和最经济的路由;建筑物两大类型的通道分别是封闭型和开放型,干线线缆应选择封闭型通道敷设线缆;4.综合布线系统的测试,从工程的角度来说可以分为两类：验证和认证;5.设备间常用的供配电方式有直接供电,不间断电源供电和直接和UPS相结合供电;6．干线子系统从CD到FD的最大距离为2000M,从BD到FD的最大距离是500M;光纤的连接方法主要有永久性连接又叫热熔,应急连接又叫冷熔,活动连接又叫插头和插座.6.光纤传输系统是以光纤为传输介质,以光波为载体;光纤的选择原则主要有两条传输距离和容量.楼层配线间最理想的位置是位于楼层平面的中心,这样更容易保证所有的水平线缆不超过规定的最大长度90m;如果楼层平面面积较大,水平线缆的长度超出最大限值90m,就应设置两个或更多个配线间,相应的干线子系统采用双通道或多通道;选择题1.楼层配线架常用表示.A.CDB.FDC.BDD.TD2.常用标准机柜尺寸是.A.18英寸B.19英寸C.20英寸D.21英寸3.在一个综合布线系统中使用的接线标准可以是.A.一种B.两种C.多种D.任意组合4.按T568B接线标准传输数据信号的引脚是.A.12,45B.45,78C.12,36D.12,785.综合布线采取”总体规划,分布实施,尽量到位”的原则.A.垂直布线B.水平布线C.建筑群布线D.综合布线1.非屏蔽双绞线的符号表示为.A.STBB.FTPC.STPD.UTP2.水平子系统一般采用拓扑结构.A.环型B.总线型C.树状型D.星型3.在高层建筑物内,设备间宜设置在.A.最高层B.地下室C.二,三层D.中间层4.非屏蔽4对双绞线电缆弯曲半径应至少为电缆外经的.A.4B.6C.8D.105.电缆线槽截面利用率不应超过.A.30%B.50%C.60%D.70%1．综合布线系统与应用系统相对.A.有关B.无关C.一致D.密切2.不属于综合布线系统特点的是.A.开放性B.灵活性C.单一性D.经济性3.双绞线一般以箱为单位订购,每箱双绞线长度为米.A.285B.1000C.600D.3054.五类双绞线缆能支持以下的信息传输.A.20MHZ B.50MHZC.80MHZD.100MHZ5.光纤的选择原则主要有两条.A.传输距离和容量B.传输速度和容量C.传输频率和容量D.传输距离和速度简答题及论述题1.简述设计一个合理的综合布线系统的一般步骤;答：设计一个合理的综合布线系统需要七个步骤：a)分析用户需求b)获取建筑物平面图c)系统结构设计d)布线路由设计e)可行性论证f)绘制综合布线施工图g编制综合布线用料清单2.什么是综合布线答：综合布线是一个模块化的,灵活性极高的建筑物内或建筑群之间的信息传输通道,是信息的高速公路;3.在电缆传输通道施工中的技术准备有哪些答：1熟悉会审图纸,了解设计内容与意图,明确过程材料及施工要求;2熟悉和工程有关得验收规范、技术规范、质量检验标准等;3编制施工方案,依据图纸并根据现场情况、技术力量及装备等综合作出合理得施工方案; 4编制工程预算;1．美国智能建筑学会关于智能建筑的定义美国智能化建筑学会对智能建筑的定义：智能建筑是将结构、服务、管理、进行优化组合,获得高效率、高功能与高舒适性的大楼,从而为人们提供一个高效和具有经济效益的工作环境;2．简述星型拓扑结构的组成及优缺点;维护管理容易,重新配置灵活,故障检测方便;安装工作量大,可靠性依赖于中心节点3．解释近端串扰;当信号在一对线缆中传输时,会在相邻线对中产生感应信号,这种现象叫串扰音;在信号发送端测量串扰称近端串扰;3.简述水平子系统的设计步骤;答：1.确定路由,根据建筑物结构按图确定水平子系统路由方案;2.确定信息插座的数量和类型;3.确定线缆的类型和长度;4.叙述非屏蔽双绞线平衡传输原理;答：在平衡传输的非屏蔽通道中,所接收的外部干扰在传输中同时载在一对线缆的两根导体上,形成大小相等,相位相反的两个电压,到接收端相互抵消来达到消除电磁干扰的目的;一对双绞线的绞距与所能抵消的外部电磁干扰成正比;非屏蔽双绞线电缆就是利用这一原理并结合虑波与对称技术经由精心设计与制造而成的;5.什么是回波损耗答：回波损耗是衡量线缆阻抗一致性的参数,阻抗的不连续/不匹配会引起回波反射;即一种因部分传送信号的能量被反射回来而形成的干扰;名词解释1.验证测试:指在施工过程中,由施工人员边施工边测试,以保证每一个连接的正确性;2.衰减是:信号在链路中传输损失的度量,衰减与线缆的长度和信号频率有关;3.建筑群子系统由连接两个或两个以上建筑物之间的连接线缆组成;;4.开放型通道是指：从建筑物的最底层到楼顶的一个开放空间,中间没有任何楼板隔开,如：天井、通风道、电梯通道等;5.封闭型通道弱电间是指：每层楼都有的上下对齐的小房间;弱电间可作为干线子系统的最佳路由;6.综合布线系统有三个布线子系统是：,建筑群子系统;建筑物子系统;水平子系统;计算题1.已知某一办公楼有6层,每层20个房间;根据用户需求分析得知,每个房间需要安装1个电话语音点,1个计算机网络信息点,1个有线电视信息点;请你计算出该办公楼综合布线工程应定购的信息点插座的种类和数量是多少需定购的信息模块的种类和数量是多少解答：根据题目要求得知每个房间需要接入电话语音、计算机网络、有线电视三类设备,因此必须配置相应三类信息接口;为了方便管理,电话语音和计算机网络信息接口模块可以安装在同一信息插座内,该插座应选用双口面板;有线电视插座单独安装;1办公楼的房间数共计为120个,因此必须配备124个双口信息插座已包含4个富余量,以安装电话语音和计算机网络接口模块,有线电视插座数量应为124个已包含4个富余量;2办公楼共计有120个电话语音点,120个计算机网络接入点,120个有线电视接入点,因此要订购124个电话模块、124个RJ45模块已包含了4个富余量;有线电视接口模块已内置于有线电视插座内,不需要另行订购;2.已知某建筑物需要实施综合布线工程,根据用户需求分析得知,其中第六层有60个计算机网络信息点,各信息点要求接入速率为100Mbps,另有50个电话语音点,而且第六层楼层管理间到楼内设备间的距离为60米,请确定该建筑物第六层的干线电缆类型及线对数;解答：160个计算机网络信息点要求该楼层应配置三台24口交换机,交换机之间可通过堆叠或级联方式连接,最后交换机群可通过一条4对超5类非屏蔽双绞线连接到建筑物的设备间;因此计算机网络的干线线缆配备一条4对超5类非屏蔽双绞线电缆;250个电话语音点,按每个语音点配1个线对的原则,主干电缆应为50对;根据语音信号传输的要求,主干线缆可以配备一根3类50对非屏蔽大对数电缆;3.以AMP公司5类双绞线为例,规格是305m/箱线缆;某工程共600个信息点,布点较均匀,最远的70.5米,最近的4.5米,计算以下个数据:1水平线缆平均长度m.2水平线缆数量箱.解：1计算平均电缆长度＝N+F/2+670.5+4.5/2+6=43.52水平线缆数量箱.则：305/43.5=7.01每箱平均出7根600/7=86需要86箱4.某宿学生舍楼有七层,每层12个房间,要求每个房间安装2个计算机网络接口,以实现100M接入校园网络;每层楼中间的楼梯间设置一个配线间,各房间信息插座均连接至楼层管理间内;现场测量每个楼层最远的信息点到配线间的距离为70米,最近距离为10米;请确定该幢楼应选用的水平布线线缆的类型并估算出整幢楼所需的水平布线线缆用量;实施布线工程应订购多少箱电缆解答：由题目可知每层楼的布线结构相同,因此只需计算出一层楼的水平布线线缆数量即可以计算机整栋楼的用线量;1要实现100Mbps传输率,楼内的布线应采用超五类4对非屏蔽双绞线;2楼层信息点数N=12×2=24一个楼层用线量C=0.5570+10+6×24=1200米3整栋楼的用线量S=7×1200=84004订购电缆箱数M=INT8400/305=28箱5.某建筑物的某一个楼层有计算机网络信息点100个,语音点有50个,请计算出楼层配线间所需要使用IBDN的BIX安装架的型号及数量,以及BIX条的个数;提示：IBDNBIX的规格有：50对、250对、300对;常用的BIX条是1A4,可连接25对线;解答：根据题目得知总信息点为150个;1总的水平线缆总线对数=150×4=600对2配线间需要的BIX安装架应为2个300对的BIX安装架3BIX安装架所需的1A4的BIX条数量=600/25=24条6.已知某幢建筑物的计算机网络信息点数为200个且全部汇接到设备间,那么在设备间中应安装何种规格的IBDN模块化数据配线架数量多少提示：IBDN常用的模块化数据配线架规格有24口、48口两种;解答：根据题目得知汇接到设备间的总信息点为200个,因此设备间的模块化数据配线架应提供不少于200个RJ45接口;如果选用24口的模块化数据配线架,则设备间需要的配线架个数应为9个200/24=8.3,向上取整应为9个6.已知某建筑物其中一楼层采用光纤到桌面的布线方案,该楼层共有40个光纤点,每个光纤信息点均布设一根室内2芯多模光纤至建筑物的设备间,请问设备间的机柜内应选用何种规格的IBDN光纤配线架数量多少需要订购多少个光纤耦合器提示：IBDN光纤配线架的规格为12口、24口、48口;解答：根据题目得知共有40个光纤信息点,由于每个光纤信息点需要连接一根光纤,因此设备间配备的光纤配线架应提供不少于80个接口,考虑网络以后的扩展,可以选用3个24口的光纤配线架和1个12口的光纤配线架;光纤配线架配备的耦合器数量与需要连接的光纤芯数相等,即为80个;某校园网分三个片区,各片区机房需布设一根24芯的单模光纤至网络中心机房,以构成校园网的光纤骨干网络;网管中心机房应配备何种规格的光纤配线架数量多少光纤耦合器多少个订购多少光纤跳线解答：1根据题目得知各片区的三根光纤合在一起总共有72根纤芯,因此网管中心的光纤配线架应提供不少于72个接口;2由以上接口数可知网管中心应配备24口的光纤配线架3个;3光纤配线架配备的耦合器数量与需要连接的光纤芯数相等,即为72个;4光纤跳线用于连接光纤配线架耦合器与交换机光纤接口,因此光纤跳线数量与耦合器数量相等,即为72根;。

第一章综合布线系统施工图安装说明一、施工前的环境检查在安装工程开始以前应对交接间、设备间、工作区的建筑和环境条件进行检查，具备条件方可开工。

!"房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

#"铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

$"交接间、设备间应提供##%&单相带地电源插座。

’"交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求("交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

二、器材检验一般要求!"工程所用缆线器材形式、规格、数量、技师在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。

#"经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

$"工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

’"备品、备件及各类资料应齐全。

三、设备安装检验!"机柜、机架安装要求如下：（!）机柜、机架安装完毕后，垂直偏差度应不大于$))。

机柜、机架安装位置应符合设计要求。

（#）机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。

!"各类配线部件安装要求如下：（#）各部件应完整，安装就位，标志齐全。

（!）安装螺丝必须拧紧，面板应保持在一个平面上。

$"%位模块式通用插座安装要求如下：（#）安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。

接线盒盖面应与地面齐平。

（!）%位模块式通用插座、多用户信息插座或集合点配线模块，安装位置应符合设计要求。

（$）%位模块式通用插座底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺钉固定等方式。

（&）固定螺丝需拧紧，不应产生松动现象。

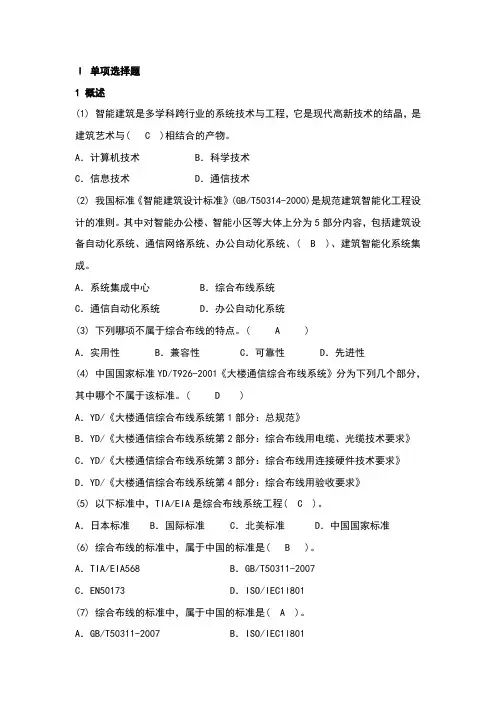

Ⅰ单项选择题1 概述(1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( C )相结合的产物。

A．计算机技术 B．科学技术C．信息技术 D．通信技术(2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。

其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( B )、建筑智能化系统集成。

A．系统集成中心 B．综合布线系统C．通信自动化系统 D．办公自动化系统(3) 下列哪项不属于综合布线的特点。

( A )A．实用性 B．兼容性 C．可靠性 D．先进性(4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分，其中哪个不属于该标准。

( D )A．YD/《大楼通信综合布线系统第1部分：总规范》B．YD/《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》C．YD/《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》D．YD/《大楼通信综合布线系统第4部分：综合布线用验收要求》(5) 以下标准中，TIA/EIA是综合布线系统工程( C )。

A．日本标准 B．国际标准 C．北美标准 D．中国国家标准(6) 综合布线的标准中，属于中国的标准是( B )。

A．TIA/EIA568 B．GB/T50311-2007C．EN50173 D．ISO/IEC1l801(7) 综合布线的标准中，属于中国的标准是( A )。

A．GB/T50311-2007 B．ISO/IEC1l801C．EN50173 D．TIA/EIA568(8) 建筑智能化系统不包含。

( D )A．BA B．CA C．OA D．GA(9) 综合布线采用模块化的结构，按各模块的作用，可把综合布线划分为( D )。

A．3个部分 B．4个部分 C．5个部分 D．6个部分2 传输介质(1) 5e类综合布线系统对应的综合布线分级是（ A ）。

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

填空题：1、安装在墙上的信息插座，其位置宜高出地面300mm左右。

如房间地面采用活动地板时，信息插座应离活动地板地面为350mm 。

2、综合布线系统（GCS）应同时能支持电话、数据、图文、图像等多媒体业务的需要。

3、干线子系统垂直通道有电缆孔、管道、电缆竖井等三种方式可供选择，垂直通道采用电缆竖井方式。

水平通道可选择预埋暗管或电缆桥架方式。

4、在工作区的跳线的最大长度不能超过 5 米。

5、水平干线子系统双绞线的长度最长不能超过90 米。

6、综合布线系统可分为工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统、7、水平干线子系统用线一般为双绞线。

8、光纤按模式可分为单模光纤和多模光纤。

9、一般的光纤不用其它介质的情况下可走6000 到8000 米。

10、常见的光纤接头类型可分为ST型、SC型、FC型、PC型、APC型、UPC型。

11、电缆桥架可分为梯级式、托盘式、糟式三种类型。

12、对于终接在连接件上的线对应尽量保持扭绞状态，非扭绞长度，5类线必须小于 6 mm13、双绞线大至可分为屏蔽双绞线STP和非屏蔽双绞线UTP两大类。

14、写出你知道的布线厂商（至少5个）朗讯、IBM、美国西蒙、安普公司、德国科龙、唯康通信TCL。

15、一箱普通的双绞线有305米。

16、超5类双绞线，在不用其它设备的帮助下最多可走100 米。

17、100BaseTX的大至意思是传输速率为100Mbit/s的基带传输。

18、5类双绞线可传输100 M b p s。

19、垂直干线子系统为提高传输速率，一般选用光纤为传输介质。

20、综合布线系统使用三种标记：电缆标记，区域标记和接插件标记。

其中接插件标记最常用，可分为：不干胶标记条标识或插入式标识两种，供选择使用。

选择题：1．现今的综合布线一般采用的是（C ）A．总线型拓扑结构B．环型拓扑结构C．星型拓扑结构D．网状拓扑结构2．水平干线布线系统涉及到水平跳线架，水平线缆，转换点，（A ）等A．线缆出入口/连接器B．主跳线架C．建筑内主干线缆D．建筑外主干线缆3．同轴电缆可分为两种基本类型，基带同轴电缆和宽带同轴电缆。

1.双绞线电缆长度一般预留 3-6M2. n根4对双绞线电缆，拉力为4n+5KG3. 超五类电缆的导体线规 24AWG4. 光缆的连接器件 ST接头 SC接头 Fc接头5. 光缆的三种安装方式管道敷设直埋敷设架空敷设6. 工作区子系统所指的范围信息插座到用户终端7. 信息终端的缩略词 TE8. 由600宽 900深 2000高的机柜，共有42 u的安装空间。

9. 信息插座与电源插座的间距不小于10cm，暗装信息插座与旁边的电源插座应保持20cm的距离。

10. 干线光缆，电缆布线的交接不应多于 2 次11. 双绞线线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕12.综合布线中的常见的缩略词双绞线UTP 非屏蔽双绞线STP. 屏蔽双绞线CD建筑群配线设备，BD建筑物配线设备，FD楼层配线设备，TO信息插座模块，CP集合点，TE终端设备，IP因特网协议，dB电信传输单元：分贝，OF光纤，SC光纤连接器，SFF小型连接器，ACR衰减串音比，ELFEXT等电平远端串音衰减，FEXT损耗，IL插入损耗，PSNEXT 近端串音功率和，PSACR ACR功率和，PS ELFEXT ELFEXT衰减功率和，RL回波损耗13. 综合布线系统包括 7 个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统，建筑群子系统，进线间子系统综合布线定义指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、图像和其他信息技术的标准应用系统。

综合布线设计步骤(1)分析用户需求 (2)获取建筑物平面图 (3)进行系统结构设计(4)进行布线路由设计 (5)作可行性论证 (6)绘制综合布线系统施工图 (7)编制综合布线系统概预算。

双绞线的优缺点？优点：优异的抗电磁干扰、体积小、衰减低、安全度高。

缺点：价格高、需要较多的工人在发射端和接收端进行的光电、光电转换对信号的衰减很厉害，所以必须在传输中加入高增益多级放大器，还要保证电路能稳定工作。
