c、对各阶段设计文件全面审核。设计成品符合“建筑工程设计文件编 制深度的规定”。设计成品应符合批准的设计任务书、符合国家(包括 所在地区)编制的法规、规范、规程的要求。审批意见得到贯彻、落实 。各阶段所定方案、技术问题、构造措施等在施工图中得到全面落实。 在设计人自校、校对人校对后，全面检查审核设计文件是否齐全；计算 书、图纸是否准确；图签是否规范。写好审核记录单。
施工图阶段：研究初步设计审批意见及有关主管部门对消防、人防、环 保等专篇的审查意见，与工程负责人、专业负责人共同研究、落实。凡 不能落实的，应研究解决办法，向有关部门汇报、落实、备案。对施工 图阶段需要深化解决的技术问题加以指导、审核。
b、对各设计阶段的成品及设计文件的质量全面负责。 ??检查专业负责 人、校对人是否到位。检查校审记录单。在审核过程中，如发现校对未 到位，有权退回重校。对经验少的校对人，应加以指导，协助做好校对 工作。
施工图的特点
(1) 连接导线在电气图中使用非常多，在施工图中为了使表达的意 义明确并且整齐美观，连接线应尽可能水平和垂直布置，并尽 可能减少交叉。
(2) 导线的表示可以采用多线和单线的表示方法。 (3) 当用单线表示的多根导线其中有导线离开或汇入时，一般可加
一段短斜线来表示，见图2
(4) 在建筑电气施工图中的电气元件和电气设备并不采用比例画其 形状和尺寸，均采用图形符号进行绘制。
b—— c—— d——导线的截面积（mm 2 e—— f——
例如：WP1-BV(3×50＋1×35)CT CE 则表示：1号动力线路，导线型号为铜芯塑料绝缘线，3根 50mm2、1根35mm2
又如：WL2BV(3×2.5)SC15WC 则表示：2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管 沿墙暗敷。线路敷设方式及附设部位的文字符号见表8.1、表8.2
电力设备、器件的标注方法 标注是我电气语言的一种，是我们看懂电气施工图最管重要的一 环之一，下面介绍几种常用的标注方式。
电气线路在平面图上的表示方法
电气施工图一般都绘制在简化了的土建平面图上，为了突出重点， 土建部分用细实线表示，电气管线用粗实线表示。导线的文字标注
a-b(c×d)e-f 其中a——
审定人 审定人从院或室的行政领导角度对成品质量负责。应重点审 查以下内容：
a、设计文件是否齐全，是否符合国家的政策、法规。各主管部门的审 批文件是否齐全。审批意见是否认真贯彻并有记录。
b、对各专业中有关创新的部分，如建筑方案、各专业中采用的新材料 、新技术等重大技术问题应重点审定。
c、检查设计成品的质量：工程负责人、专业负责人、校对、审核是否 到位，校审记录单是否齐全。计算书、图纸质量是否符合院有关质量管 理的规定。
检查处理。
审核人
a. 审核人应该在各设计阶段到位，参与方案、重要技术问题的讨论、 审查与决策。
方案阶段：审查有关设计条件及主管部门的文件是否齐全并符合国家法 规、规范。对设计指导思想、创优项目的创优目标及措施加以指导。分 析比较各个方案，审核推荐方案。
初步设计阶段：研究方案审批意见，在方案调整及深入解决技术问题的 过程中，及时指导，提建议，并参加讨论决策。对一般技术问题多尊重 专业负责人意见，重要技术问题应指导在前。
F C 表示：暗敷设在地面或地板内 WC 表示：暗敷设在墙内
综合布线文字符号表
符号
中文名称
FD
楼层配线架
BD 建筑物配线架
CD 建筑群配线架 MDF 主配线架
符号 FDDI IDF MMO MIO
中文名称 光纤分布式数据接 口 分配线架
多媒体插座
多用户信息插座
电气工程图种类很多，一般按功用可以分成电气系统图、内外 线工程图、动力工程图、照明工程图、弱电工程图及各种电气 控制原理图。
d、检查图签栏各岗位是否符合有关注册建筑师职业规定及院认定的技 术岗位。
图线: 图样中为了表示不同内容，并能分清主次，必须使用不同线型 、线宽的图线。《技术制图 图线（GBT 14689-2008）》对图 线作了规定；其中基本的图型如图4所示。
电气图形符号: 按照相关图形符号的规定： 弱电部分主要有：中国工程建设标准化协会标准CECS373—1991 《工业企业通信工程设计图形文字符号标准》及原电子工业部 标准SJ2708—1986《声音和电视信号的电缆分配系统图形符号 》。
c.填写好校审记录单。签图时，注意设计人的处理意见。凡属技术性不 同意见由专业负责人裁定。
d.如发现设计文件不齐、问题太多，通过专业负责人有权退回设计人， 重新自校修改后再校对。校对中发现的问题，有权要求设计人员修改， 在未修改完善前有权拒绝签字；
e.对经手校对的工作因不符合第1条规定而出现除上级审核所定的原则 问题以外的重大质量事故时，与设计人负同等责任，应协助设计人进行
综合布线
施工图纸

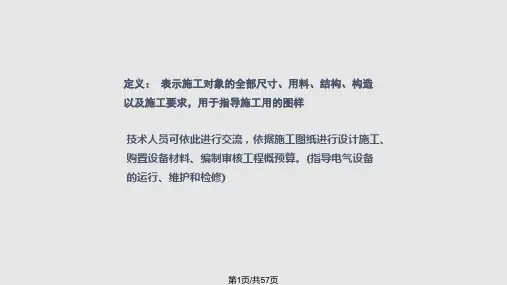

定义： 表示施工对象的全部尺寸、用料、结构、构造 以及施工要求，用于指导施工用的图样
技术人员可依此进行交流，依据施工图纸进行设计施工 、购置设备材料、编制审核工程概预算。(指导电气设 备的运行、维护和检修)
图纸幅面尺寸 图纸幅面尺寸是指绘制图样所采用的纸张的大小规格。为了便
于管理和合理使用纸张，绘制图样时应优先采用表1所规定的基 本幅面。 图纸基本图面尺寸
校对人 校对的设计成品的质量负责。主要职责是：
a.按时完成图纸、计算书的校对任务。
b.校对人要看相关工种的图纸及所提资料，校对过的项目要符合规范、 规程和统一技术措施的要求。计算书、图纸、说明等无错误和遗漏。负 有根据上级审核所定原则，校对本专业图纸、计算书的设计依据、计算 方法、计算数据和图面质量正确无误的责任；
图纸基本图面尺寸
（a）留有装订边的图纸格式
（b）不留装订边的图纸格式
Байду номын сангаас
一般情况标题栏位于图纸右下角，也允许位于图纸右 上角。标题栏中文字书写方向即为看图方向。
会签栏、标题栏
① 会签栏 供相关专业设计人员会审时签名用，通常的会签 栏如图所示。
② 标题栏 用以表明图样的名称、图号、张次、更改及相关者 签署，又称图标；由于现在没有统一的格式，推荐格式如图3所 示：
