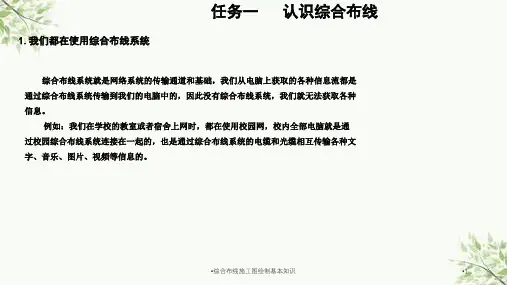

综合布线知识点总结第一部分：综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。

综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求，而在建筑物内部进行的一种综合布线系统。

综合布线系统是信息通信网络的基础设施，它集成了声音、数据、视频和其他信息，是建筑物内各类信息设备和用户之间相互通信的基础设施。

综合布线系统的分类：1. 结构化布线系统：结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。

结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。

水平布线子系统是指将终端设备与通信机房之间的联接系统；垂直布线子系统是指终端设备与水平布线系统之间的联接系统；设备间布线子系统是指各种信息设备之间的联接系统。

2. 非结构化布线系统：非结构化布线系统是指不符合结构化布线标准的布线系统。

由于非结构化布线系统的非标准化特点，使得这种布线系统的维护和管理非常困难，且难以适应信息技术的发展和建筑物内部的改变。

因此，结构化布线系统已经成为建筑物内部通信网的主流。

第二部分：综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。

综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。

1. 国际标准：国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。

例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。

2. 国家标准：国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。

例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。

3. 行业标准：行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。

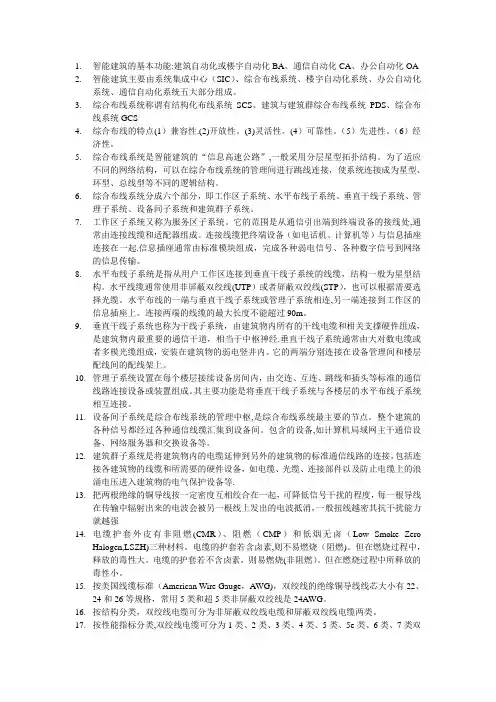

1.智能建筑的基本功能:建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心（SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。

3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1）兼容性.(2)开放性。

(3)灵活性。

(4）可靠性。

（5）先进性。

（6）经济性。

5.综合布线系统是智能建筑的“信息高速公路”,一般采用分层星型拓扑结构。

为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接，使系统连接成为星型、环型、总线型等不同的逻辑结构。

6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。

7.工作区子系统又称为服务区子系统。

它的范围是从通信引出端到终端设备的接线处,通常由连接线缆和适配器组成。

连接线缆把终端设备（如电话机、计算机等）与信息插座连接在一起.信息插座通常由标准模块组成，完成各种弱电信号、各种数字信号到网络的信息传输。

8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆，结构一般为星型结构。

水平线缆通常使用非屏蔽双绞线(UTP）或者屏蔽双绞线(STP），也可以根据需要选择光缆。

水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。

连接两端的线缆的最大长度不能超过90m。

9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经.垂直干线子系统通常由大对数电缆或者多模光缆组成，安装在建筑物的弱电竖井内。

它的两端分别连接在设备管理间和楼层配线间的配线架上。

10.管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成。

其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接。

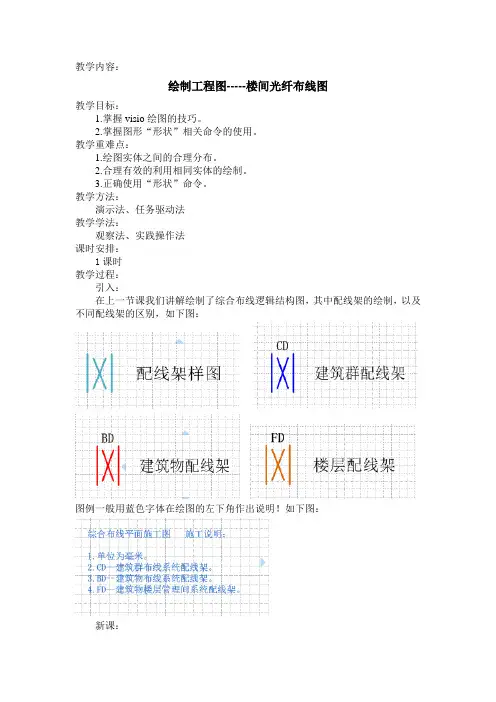

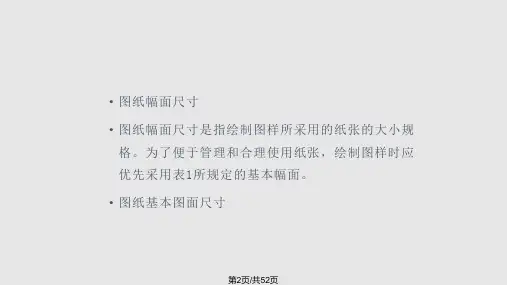

教学内容：绘制工程图-----楼间光纤布线图教学目标：1.掌握visio绘图的技巧。

2.掌握图形“形状”相关命令的使用。

教学重难点：1.绘图实体之间的合理分布。

2.合理有效的利用相同实体的绘制。

3.正确使用“形状”命令。

教学方法：演示法、任务驱动法教学学法：观察法、实践操作法课时安排：1课时教学过程：引入：在上一节课我们讲解绘制了综合布线逻辑结构图，其中配线架的绘制，以及不同配线架的区别，如下图：图例一般用蓝色字体在绘图的左下角作出说明！如下图：新课：根据教材p23页图2—13绘制楼间光纤布线图：步骤：1.绘制长方体（利用前面所学习的），如下图：2.绘制“CNC 线缆井”，并复制3个，按要求调整位置下图：方法：a.利用椭圆工具与shift 键绘制一个正圆，并设置填充的透明度为100%。

b.设置椭圆线条粗细，使用命令：形状---操作---偏移（2mm ），删除最外面的圆。

c.放大正圆，确立竖线位置，绘制小的正圆，并移动到适当位置，再次复制2个d ．最后组合，移动到适当位置。

注意：合理利用方向键微调进行各元素排列关系！ 方法：绘制两条相交的线段，确认好倾斜度，利用平行关系绘制各个面，并确认相交的线段端点在同一个点上。

3.绘制纵向大小长方体，如下图。

4.链接各实体和实体，并添加必要的文字说明，效果如下图：注：a.利用背景格子来合理分布连接线条与各实体线条的间距； 教学小结：1.绘制visio 图形，注意实体大小及合理分布。

2.长方体、cnc 线缆井的制作。

3. 实体连接、线条之间的相互关系。

作业：结合前面的学习和本节课的讲解，绘制如下效果图：方法：a.利用背景格子，绘制纵向的大长方体，并组合。

b.复制大长方体，并缩放到适当大小，移动到目标位置。

注：长方体的侧面线条的倾斜度一定要适度，太小容易让缩放后看不到斜面，太大缩放后也不协调！探索：我们练习的是建筑物与建筑物之间的布线图，那么如下图同一建筑物不同楼层的设备布线图又应该如何来绘制呢？教学反思：这一节课是在先讲了一节理论的基础上来讲解这一节课的，所以给了很多学生来操作的时间，但是学生的操作基础有一点差，就体现了出了课堂容量有一点多，对于操作任务，多数学生只完成了主题部分，只有几个学生能够完全完成操作任务，在以后的教学任务中，根据学生的具体情况来安排教学任务。

2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。

它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。

综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。

二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。

2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。

3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。

4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。

三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。

2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。

3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。

4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。

5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。

6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。

四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。

2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。

3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。

4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。

5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。

综合布线工程基础知识综合布线工程是指在建筑物内部或者校园内部对计算机、通信设备和其他智能化设备进行信息传输的布线工程。

它是建立信息化基础设施的关键环节，具有重要的作用和意义。

一、综合布线的概念综合布线是指将计算机网络、电话系统、安防系统、音视频系统等各种信息设备通过统一的布线系统进行连接和传输，形成一个统一的信息交换平台。

综合布线系统包括水平布线和垂直布线两个部分。

水平布线是指建筑物内各个房间或者办公区域内的布线，主要包括室内电缆、水晶头、面板等设备的安装和连接。

垂直布线是指建筑物内不同楼层之间的布线，主要包括楼道内的电缆、配线架等设备的安装和连接。

二、综合布线的分类根据不同的标准和要求，综合布线可以分为不同的类别，主要包括以下几种：1. Cat5e布线：采用Cat5e标准的综合布线，适用于百兆以太网传输，传输距离可达100米。

2. Cat6布线：采用Cat6标准的综合布线，适用于千兆以太网传输，传输距离可达100米。

3. Cat6a布线：采用Cat6a标准的综合布线，适用于10千兆以太网传输，传输距离可达100米。

4. 光纤布线：采用光纤作为传输介质的综合布线，具有传输速度快、带宽大、抗干扰能力强等优点，适用于长距离传输和高速传输。

三、综合布线的要求综合布线工程在实施过程中需要满足一些基本的要求，以确保布线系统的正常运行和可靠性。

1. 通信距离要求：根据不同的布线标准，确定布线系统的传输距离，保证信号的稳定传输。

2. 带宽要求：根据实际需求确定布线系统的带宽，以满足网络传输的需求。

3. 抗干扰能力：保证布线系统具有良好的抗干扰能力，能够在电磁干扰等环境下正常传输信号。

4. 灵活性和可扩展性：布线系统应具备灵活性和可扩展性，以适应未来网络发展的需求。

5. 安全性：布线系统应具备良好的安全性，保护信息的机密性和完整性。

四、综合布线的步骤综合布线工程的实施过程主要包括以下几个步骤：1. 规划设计：根据实际需求和布线标准，进行布线系统的规划设计，确定布线路径和设备安装位置。

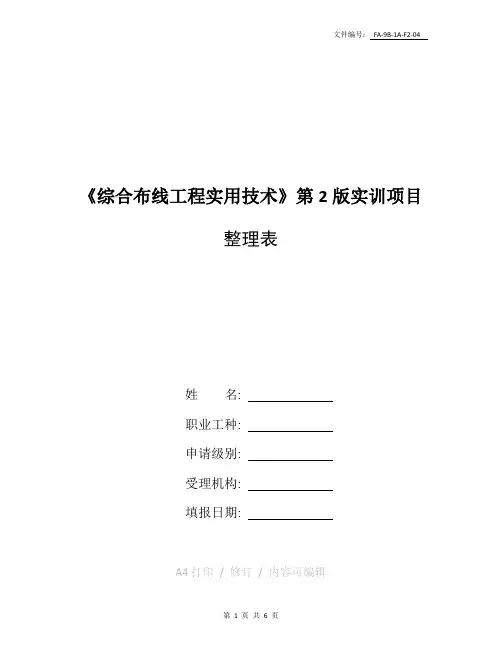

《综合布线工程实用技术》第2版实训项目整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑《综合布线工程实用技术》第2版-实训项目单元6 水平子系统的设计和安装技术6.9 实训项目6.9.1 水平子系统——PVC线管布线实训水平子系统一般安装得十分隐蔽。

在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。

如果我们经常对水平线缆进行维护和更换的话，就会影响大厦内用户的正常工作，严重者就要中断用户的正常使用。

由此可见，水平子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分，本节主要就做PVC线管的布线工程技术安装实训。

1．实训目的：1.通过水平子系统布线路径和距离的设计，熟练掌握水平子系统的设计。

2.通过线管的安装和穿线等，熟练掌握水平子系统的施工方法。

3.通过使用弯管器制作弯头,熟练掌握弯管器使用方法和布线曲率半径要求。

4.通过核算、列表、领取材料和工具，训练规范施工的能力。

2．实训要求：（1）设计一种水平子系统的布线路径，并且绘制施工图。

（2）按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。

（3）按照设计图，准备实训工具，列出实训工具清单，独立领取实训材料和工具。

（4）独立完成水平子系统线管安装和布线方法，掌握PVC管卡、管的安装方法和技巧，掌握PVC管弯头的制作。

3．实训设备、材料和工具：（1）西元牌网络综合布线实训装置1套。

（2）Φ20PVC塑料管、管接头、管卡若干。

（3）弯管器、穿线器、十字头螺丝刀、M6X16十字头螺钉。

（4）钢锯、线槽剪、登高梯子、编号标签。

4．实训步骤：（1）使用PVC线管设计一种从信息点到楼层机柜的水平子系统，并且绘制施工图，如图6-56。

（2）按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。

（3）按照设计图，列出实训工具清单，领取实训材料和工具。

综合布线知识点综合布线是指在建筑物或办公场所内，对网络、电话和其他数据通信设备进行有序连接的过程。

它是建筑物内部的基础设施，直接关系到数据通信的稳定性和可靠性。

下面是一些关于综合布线的知识点，希望能够帮助你理解和应用综合布线技术。

1.布线系统的分类：综合布线系统可以分为两类：水平布线和垂直布线。

水平布线是指建筑物内部不同楼层或不同房间之间的布线，通常包括光缆、高速以太网电缆和电话线等。

垂直布线是指建筑物内部不同楼层之间的布线，通常使用光纤电缆。

2.布线系统的组成：综合布线系统由多个组成部分组成，包括垂直和水平布线电缆、连接器、设备连接器、配线架、连接模块、配线管道及其它相关设备等。

3.不同的布线标准：综合布线系统一般遵循国际或行业标准，例如ISO/IEC11801、TIA/EIA-568和EN50173等。

这些标准规定了布线系统的要求、测试方法和性能参数等。

4.不同类型的布线电缆：布线系统中常用的电缆包括双绞线、光纤电缆和同轴电缆。

双绞线可分为不同类别，如Cat5e、Cat6、Cat6a和Cat7等，其传输带宽和距离有所不同。

光纤电缆可分为单模光纤和多模光纤，它们在传输距离和带宽上也有所不同。

5.布线系统的测试：为了确保布线系统的性能，需要对其进行测试。

测试的内容包括连接的合规性、传输性能（如带宽和衰减）以及物理链路的完整性和正常工作状态等。

6.布线系统的拓扑结构：布线系统的拓扑结构可以是星型、总线型或环形。

星型是最常用的拓扑结构，每个设备都与中心节点（例如配线架）相连。

总线型拓扑结构是所有设备连接在一条主干电缆上，而环形拓扑结构则是设备间形成一个环。

7.布线系统的容量和扩展性：在规划布线系统时，需要考虑当前和未来的数据需求。

布线系统需要具备足够的容量和扩展性，以适应日益增长的数据流量。

8.布线系统的标识和管理：为了方便管理和维护布线系统，每个布线点（例如插座、光纤接头等）都应该进行标识，并建立详细的记录。
