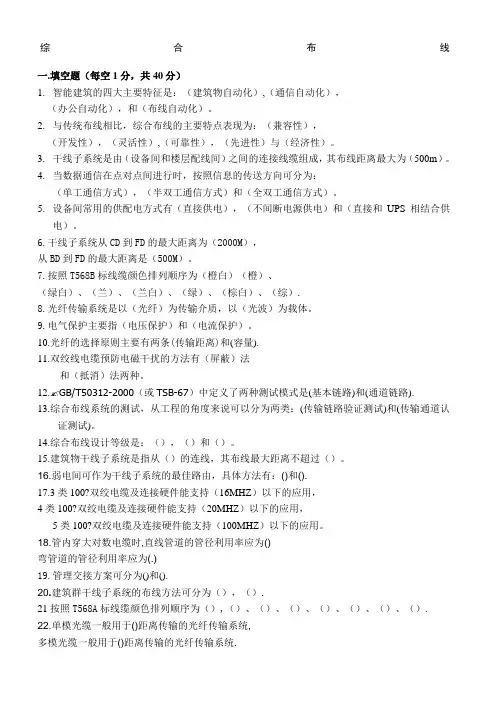

综合布线一.填空题(每空1分,共40分)1.智能建筑的四大主要特征是:(建筑物自动化),(通信自动化),(办公自动化),和(布线自动化)。
2.与传统布线相比,综合布线的主要特点表现为:(兼容性),(开发性),(灵活性),(可靠性),(先进性)与(经济性)。
3.干线子系统是由(设备间和楼层配线间)之间的连接线缆组成,其布线距离最大为(500m)。
4.当数据通信在点对点间进行时,按照信息的传送方向可分为:(单工通信方式),(半双工通信方式)和(全双工通信方式)。
5.设备间常用的供配电方式有(直接供电),(不间断电源供电)和(直接和UPS相结合供电)。
6.干线子系统从CD到FD的最大距离为(2000M),从BD到FD的最大距离是(500M)。
7.按照T568B标线缆颜色排列顺序为(橙白)(橙)、(绿白)、(兰)、(兰白)、(绿)、(棕白)、(综).8.光纤传输系统是以(光纤)为传输介质,以(光波)为载体。
9.电气保护主要指(电压保护)和(电流保护)。
10.光纤的选择原则主要有两条(传输距离)和(容量).11.双绞线电缆预防电磁干扰的方法有(屏蔽)法和(抵消)法两种。
12. GB/T50312-2000(或TSB-67)中定义了两种测试模式是(基本链路)和(通道链路).13.综合布线系统的测试,从工程的角度来说可以分为两类:(传输链路验证测试)和(传输通道认证测试)。
14.综合布线设计等级是:(),()和()。
15.建筑物干线子系统是指从()的连线,其布线最大距离不超过()。
16.弱电间可作为干线子系统的最佳路由,具体方法有:()和().17.3类100?双绞电缆及连接硬件能支持(16MHZ)以下的应用,4类100?双绞电缆及连接硬件能支持(20MHZ)以下的应用,5类100?双绞电缆及连接硬件能支持(100MHZ)以下的应用。
18.管内穿大对数电缆时,直线管道的管径利用率应为()弯管道的管径利用率应为(.)19.管理交接方案可分为()和().20.建筑群干线子系统的布线方法可分为(),().21按照T568A标线缆颜色排列顺序为(),()、()、()、()、()、()、().22.单模光缆一般用于()距离传输的光纤传输系统,多模光缆一般用于()距离传输的光纤传输系统.23.布线中常用的拓扑结构有(),(),(),和()24.每根金属管的弯头不应超过()个,直角弯头不应超过()个。
第一章综合布线系统施工图安装说明一、施工前的环境检查在安装工程开始以前应对交接间、设备间、工作区的建筑和环境条件进行检查,具备条件方可开工。
!"房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
#"铺设活动地板的场所,活动地板防静电措施的接地应符合设计要求。
$"交接间、设备间应提供##%&单相带地电源插座。
’"交接间、设备间应提供可靠的接地装置,设置接地体时,检查接地电阻值及接地装置应符合设计要求("交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
二、器材检验一般要求!"工程所用缆线器材形式、规格、数量、技师在施工前应进行检查,无出厂检验证明材料或与设计不符者不得在工程中使用。
#"经检验的器材应做好记录,对不合格的器件应单独存放,以备核查与处理。
$"工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
’"备品、备件及各类资料应齐全。
三、设备安装检验!"机柜、机架安装要求如下:(!)机柜、机架安装完毕后,垂直偏差度应不大于$))。
机柜、机架安装位置应符合设计要求。
(#)机柜、机架上的各种零件不得脱落或碰坏,漆面如有脱落应予以补漆,各种标志应完整、清晰。
!"各类配线部件安装要求如下:(#)各部件应完整,安装就位,标志齐全。
(!)安装螺丝必须拧紧,面板应保持在一个平面上。
$"%位模块式通用插座安装要求如下:(#)安装在活动地板或地面上,应固定在接线盒内,插座面板采用直立和水平等形式;接线盒盖可开启,并应具有防水、防尘、抗压功能。
接线盒盖面应与地面齐平。
(!)%位模块式通用插座、多用户信息插座或集合点配线模块,安装位置应符合设计要求。
($)%位模块式通用插座底座盒的固定方法按施工现场条件而定,宜采用预置扩张螺钉固定等方式。
(&)固定螺丝需拧紧,不应产生松动现象。
综合布线工程信息点数量统计表编制一、制作点数统计表首先在表格第一行填写文件名称,第二行填写房间或区域编号,第三行填写数据点TO 和语音点TP。
一般数据点在左栏,语音点在右栏,其余行对应楼层,注意每个楼层按照两行,其中一行为数据点,一行为语音点,同时填写楼层号.楼层号一般按照第一行为顶层,最后一行为一层。
然后编制列,第一列为楼层编号,其余为房间编号。
二、填写数据和语音信息点数量按照西元教学模型,把每个房间的数据点和语音点数量填写到表格中。
填写时逐层逐房间进行,从楼层的第一个房间开始,逐间分析应用需求和划分工作区,确认信息点数量。
在每个工作区,首先确定数据信息点数量,然后考虑语音信息点数量,同时还要考虑其它智能化和控制设备的需要。
表格中对于不需要设置信息点的位置不能空白,而是填写0。
设计综合布线工程系统图编制信息点端口对应表综合布线工程信息点端口对应表应该在进场施工前完成,并且打印带到现场,方便现场施工编号。
端口对应表是综合布线施工必需的技术文件,主要规定房间编号,信息点编号,配线架编号,端口编号,机柜编号等,主要用于系统管理、施工方便和后续日常维护。
端口对应表编制要求如下:1.表格设计合理一般使用A4幅面竖向排版的文件,要求表格打印后,表格宽度和文字大小合理,编号清楚,特别是编号数字不能太大或者太小,一般使用小四或者五号字。
2.编号正确信息点端口编号一般由数字+字母串组成,编号中必须包含工作区位置、端口位置、配线架编号、配线架端口编号、机柜编号等信息,能够直观反映信息点与配线架端口的对应关系。
3.文件名称正确端口对应表可以按照建筑物编制,也可以按照楼层编制,或者按照FD配线机柜编制,无论采取哪种编制方法,都要在文件名称中直接体现端口的区域,能够直接反映该文件内容。
4.签字和日期正确作为工程技术文件,编写、审核、审定、批准等人员签字非常重要,如果没有签字就无法确认该文件的有效性,也没有人对文件负责,更没有人敢使用。
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接,通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线(UTP),也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统,由通信线路互连设施和设备组成,通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆,安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备,以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计,设备间主要安装建筑物配线设备(BD)。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆,跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因:(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范:•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构,要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构,但在实际工程中,往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
第1章绪论1.智能建筑的定义是什么?美国智能化建筑学会对智能建筑下的定义是:智能大厦是将结构、系统、服务、运营及相互关系全面综合,达到最佳组合,获得高效率,高性能与高舒适性的大楼。
2.简述“综合布线系统”的概念?综合布线系统是满足实现智能建筑各种综合服务需求,用于传输数据、语音、图像及多媒体业务等多种信号,并支持多厂商各类设备的集成化信息传输介质系统,是智能建筑的重要组成部分。
3.综合布线系统由哪几部分构成?根据我国《综合布线系统工程设计规范》(GB 50311-2007)规定,综合布线系统可划分为7个部分,其中包括:配线子系统、干线子系统和建筑群子系统,及工作区、设备间、进线间、管理。
即:一区、两间、三个子系统及管理。
8.综合布线系统的特点有哪些?⑴标准化⑵结构模块化⑶开放性⑷可扩展性⑸可靠性⑹经济性第2章传输介质1.综合布线常用的传输介质有哪几种?常用的传输介质分为导向传输介质和非导向传输介质。
2.对绞电缆为什么要将线对进行缠绕,缆线缠绕的次数对缆线的性能有影响吗?线对进行缠绕,目的是提高抵抗系统本身电子噪声和电磁干扰的能力,但它不能防止周围的电子干扰。
有影响。
3.简述各类非屏蔽对绞电缆的传输性能。
在选择对绞电缆时应注意哪些性能指标?⑸近端串扰NEXT:指干扰对同在近端的传送线对与接收线对所产生的影响。
近端串扰与线缆类别、连接方式和频率有关。
⑹相邻线对综合近端串扰PSNEXT:指四对线缆中3对线缆传输信号时对另1对线缆的近端串扰的组合。
⑿回波损耗RL:数据抟输中,当遇到线路中阻抗不匹配时,部分能量会反射回发送端,它反映了因阻抗不匹配反射回来的能量大小,回波损耗对于全双工传输的应用非常重要。
电缆制造过程中的结构变化、连接器和布线安装等3种因素是影响回波损耗数值的主要因素。
4.如何选购双绞线?⑴包装好;⑵标识明确;⑶颜色清;⑷绞合密;⑸韧性好;⑹有阻燃性。
6. 说明同轴电缆分为几类?它们的特性阻抗是多少?分别的应用场合?同轴电缆分类:宽带同轴电缆(特性阻抗:75Ω,如RG-59等;用于模拟传输,如:有线电视系统)和基带同轴电缆(特性阻抗:50Ω,如RG-8、RG-58等;用于数字传输,如网络)。
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展,综合布线系统在现代建筑中扮演着至关重要的角色。
本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统,以满足其通信、数据传输、监控等多功能需求。
2. 项目目标(1)实现建筑物内通信线路的统一规划和设计;(2)满足各类通信设备的接入需求;(3)确保系统稳定运行,降低维护成本。
3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。
二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍,包括项目经理、技术员、施工员等。
2. 施工材料(1)缆线:包括UTP对绞电缆、光缆等;(2)连接器、插座、适配器等;(3)桥架、线槽、线管等;(4)测试仪器等。
3. 施工设备(1)敷设工具:电缆卷筒、牵引机、剪刀等;(2)连接工具:剥线钳、压线钳、打线钳等;(3)测试设备:网络测试仪、光纤测试仪等。
三、施工流程1. 工程测量(1)对建筑物进行测量,确定布线位置;(2)绘制施工图,标注线路走向、设备位置等。
2. 线路敷设(1)根据施工图,敷设缆线,确保缆线平直、无扭曲;(2)在敷设过程中,注意缆线与其他线路的隔离,保持最小净距离;(3)在缆线两端贴上标签,注明起始和终端位置。
3. 线路连接(1)按照设计要求,连接缆线与设备;(2)确保连接牢固、可靠;(3)测试连接质量,确保无误。
4. 系统测试(1)使用测试仪器对系统进行测试,包括线路通断、传输速率、信号质量等;(2)根据测试结果,对系统进行调整和优化。
5. 工程验收(1)组织验收小组,对施工质量进行验收;(2)验收合格后,进行系统交付使用。
四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工;2. 施工过程中,注意安全防护,防止发生安全事故;3. 施工材料应选用合格产品,确保工程质量;4. 施工过程中,及时进行质量检查和验收,发现问题及时整改。
五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。
综合布线类项目施工标准图解(初稿)一、桥架的铺设1.1 桥架铺设应符合下列要求:1.1.1 综合布线中一般采用槽式电缆桥架,材质一般要求采用电镀锌桥架并作接地处理。
也可使用梯级式、托盘式等桥架类型。
(请根据现场实际要求)1.1.2 桥架铺设要求材质、规格均应符合相应质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。
表面处理和镀层应均匀、完整,表面光洁,无脱落、气泡等缺陷。
1.1.3 桥架的铺设始端应尽量选择离竖井距离近些,尽可能沿建筑物的墙、柱、梁及楼板架设。
1.1.4 根据设计图确定出进户线、盒、箱、柜、等电器具的安装位置从始端到终端(先干线后支线)确定好支架的固定位置。
1.1.5 吊架和支架安装应保持垂直,整齐牢固,无歪斜现象。
桥架水平敷设时,支撑间距一般为1m~1.5m。
垂直敷设时固定在建筑物构体上的间距宜小于1m。
(请参照实际施工环境)1.1.6 缆线桥架底部应高于地面2.2m及以上,顶部距建筑物楼板不宜小于300mm,与梁及其他障碍物交叉处间的距离不宜小于50 mm。
(请参照实际施工环境)1.1.7 桥架的安装位置应符合施工图要求,左右偏差不应超过50mm。
水平桥架每米偏差不应超过2mm。
垂直桥架应与地面保持垂直,垂直度偏差不应超过3mm。
1.1.8 桥架及线管各段之间应保持连接良好,安装牢固,管套连接。
1.2 桥架铺设工序:确定桥架路由---预留孔洞----弹线定位---金属膨胀栓固定---吊杆、吊架安装---安装托板---桥架安装---调整水平---布线线缆(整洁)---扣盖---最后调整固定—保护接地安装1.3 桥架验收标准示意图如图:槽式桥架安装标准图如图:阶梯式桥架安装标准图等距打眼接地处理管套连接二、线槽的铺设2.1 线槽铺设应符合下列要求:2.1.1 综合布线中沿墙面走线线槽一般采用塑料(PVC)材质,而沿地面铺设线槽一般采用金属材质或圆形地板配线槽。
2.1.2 根据设计图纸检查线槽路径上所有孔洞是否全部完成,根据现场情况,确定线槽路径,避免与其他专业的线槽路径相冲突。
《物联网综合布线》课程教学标准《物联网综合布线》课程是计算机网络专业的专业技能必修课程。
课程针对网络工程技术领域的职业岗位任职要求,培养网络布线施工,布线系统测试和企事业网络维护人员。
该课程的先修课程有《计算机导论》、《电子技术》、《网络互联技术》,要求预先掌握计算机网络及通信的基础知识,理解计算机网络系统的构成,了解网络工程设计规划实施的步骤,掌握当前构建中小网络的主流技术,掌握主流交换机、路由器的安装配置技术。
3.课程目标计算机网络技术专业的教学目标是培养能够建设网络、管理网络、且具有一定网络程序开发能力的高技能人才。
本课程是是培养学生建设网络能力中的重要环节。
通过该课程的学习,学生能够达到以下能力目标:掌握知识:了解综合布线系统的概念,能够识别综合布线系统工程中各种工具和耗材,掌握综合布线系统中的电缆链路和光缆链路的基本组成。
设计能力:了解综合布线工程设计原则,掌握各子系统的设计步骤,能用相关软件进行路由走线设计,布线施工图设计,编制工程材料清单。
施工能力:掌握布线工程中的施工技术:环境、器材检验,设备安装;线管,线槽安装;线缆敷设;光、电信息插座端接等。
验收测试能力:能使用市场主流测试设备对综合布线工程进行各类测试。
实际解决问题能力:能够完成典型场所的综合布线方案设计、施工与验收,如会议室、家庭住宅、教学楼等。
通过对学生以上能力的培养,使其能成为一名具有相应职业素质,能熟练完成网络布线工程的高技能专业人才,结合计算机网络技术专业其他专业课程的学习,最终培养学生成为一名能够建设网络,管理网络,能开发一定难度网络应用程序的网络工程师。
4.课程内容4.1设计思路本课程主要按照工作任务和工程项目流程及综合布线系统项目工程经验来安排内容,突出项目设计和岗位技能训练,围绕当前网络综合布线工程中的基本概念、规范,布线工程中传输介质和器材、工具的使用,布线子系统的设计,施工工艺、施工图纸的绘制,布线系统的测试、验收等内容,培养学生职业能力和职业素质。
