1-3 尺规绘图

格式：pps
大小：2.12 MB
文档页数：30

普通高等教育“十一五”国家级规划教材

HIGHER

EDUCATION PRESS

高等教育出版社

尺规绘图

开始说明退出本演示文稿中的Flash均可以单击鼠标右键选择放大观看；

Flash中的、图标表示可选择不同的演示；

请勿将本演示文稿及其中的素材用于商业用途，违者必究。建议在PowerPoint2003或以上版本中运行本演示文稿；

本演示文稿中的Flash必须启用宏和ActiveX控件才能正常观看；一、尺规绘图的工具和仪器用法

二、几何图形画法

三、圆弧连接

四、平面图形的分析与作图

五、平面图形的尺寸标注

六、尺规绘图的操作步骤普通高等教育“十一五”国家级规划教材

HIGHER

EDUCATION PRESS

HIGHER

EDUCATION PRESS

HIGHER

EDUCATION PRESS

1、R

2普通高等教育“十一五”国家级规划教材

1、R

2普通高等教育“十一五”国家级规划教材

1、R

2普通高等教育“十一五”国家级规划教材

HIGHER

EDUCATION PRESS

HIGHER

EDUCATION PRESS

线段之间的相对位置和连接关系根据给定的尺寸来确定。在

平面图形中，有些线段的尺寸已完全给定，可以直接画出，

而有些线段要按照相切的连接关系画出。因此，绘图前应对

所绘图形进行分析，从而确定正确的作图方法和步骤。普通高等教育“十一五”国家级规划教材

HIGHER

EDUCATION PRESS

HIGHER

EDUCATION PRESS

标注尺寸首先要遵守国家标准有关尺寸注法的基本规定，

通常先标注定形尺寸，再标注定位尺寸。通过几何作图可以确

定的线段，不要标注尺寸。尺寸标注完成后要检查是否有重复

或遗漏。在作图过程中没有用到的尺寸是重复尺寸，要删除；

如果按所注尺寸无法完成作图，说明尺寸不齐全，应补注所需

尺寸。标注尺寸时应注意布局清晰。普通高等教育“十一五”国家级规划教材

HIGHER

准备好必须的绘图工具和仪器，将图纸固定在图板的适当位置。

2．布置图形

根据所画图形的大小和选定的比例，合理布图。

3．画底稿

底稿宜用H或2H铅笔画。画底稿的一般步骤是：先画轴线或对称中心线，

再画主要轮廓，然后画细节。

4．铅笔描深

描深图线的顺序为：

（1）描深全部细线（H或2H铅笔）。

（2）描深全部粗实线（HB或B铅笔）：先描深圆和圆弧，后描深直线；先

描深水平线（先上后下），再描深垂直线、斜线（先左后右）。

5．标注尺寸和填写标题栏

按国家标准有关规定在图样中标注尺寸和填写标题栏。六、尺规绘图的操作步骤

尺规作图专题详尽归纳

考点名称：尺规作图

【学习目标】

1．了解什么是尺规作图．

2．学会用尺规作图法完成下列五种基本作图：(1)画一条线段等于已知线段；(2)画一个角等于已知角；(3)画线段的垂直平分线；(4)过已知点画已知直线的垂线；(5)画角平分线．

3．了解五种基本作图的理由．

4．学会使用精练、准确的作图语言叙述画图过程．

5．学会利用基本作图画三角形等较简单的图形．

6．通过画图认识图形的本质，体会图形的内在美．

【基础知识精讲】

1．尺规作图：

定义：限定只用直尺和圆规来完成的画图，称为尺规作图．

注意：这里所指的直尺是没有刻度的直尺，由于免去了度量，因此，用尺规作图法画出的图形的精确度更高，它在工程绘图等领域应用比较广泛．

步骤：(1)根据给出的条件和求作的图形，写出已知和求作部分；(2)分析作图的方法和过程；(3)用直尺和圆规进行作图； (4)写出作法步骤，即作法。（根据题目要求来定是否需要写出作法）

2．尺规作图中的最基本、最常用的作图称为基本作图．任何尺规作图的步骤均可分解为以下五种.

3．基本作图共有五种：

(1)画一条线段等于已知线段．

如图24-4-1，已知线段DE．

求作：一条线段等于已知线段．

作法：①先画射线AB．

②然后用圆规在射线AB上截取AC＝MN．

线段AC就是所要作的线段．

(2)作一个角等于已知角．

如图24-4-2，已知∠AOB．

求作：∠A′O′B′，使∠A′O′B′＝∠AOB．

作法：①作射线O′A′；

②以点O为圆心，以任意长为半径作弧，交OA于C，交OB于D．

③以点O′为圆心，以OC长为半径作弧，交O′A′于C′．

④以点C′为圆心，以CD为半径作弧，交前弧于D′．

⑤经过点D′作射线O′B′，∠A′O′B′就是所求的角．

(3)作线段的垂直平分线．

如图24-4-3，已知线段AB．

求作：线段AB的垂直平分线．

第一次尺规绘图(A4,学生用)

第一次尺规绘图

一、目的、内容和要求

1.目的：进一步理解与巩固“物”与“图”之间的对应关系，应用形体分析法，根据给出的两视图绘制组合体三视图，并标注尺寸。

2.内容：在给定三个图形中选择其中的一个。

3.要求：

（1）抄画主、俯视图，并补画左视图。

（2）标注尺寸完整、清晰，并符合国家标准。

二、图名、图幅、比例和图样代号

1.图名：组合体三视图

2.图幅：A4图纸,其中图幅尺寸297×210，图框线尺寸（留装订边）267×200。

3.比例：1 ：1

4.图样代号：01.01，或01.02，或01.03

三、绘图步骤及注意事项

1.对所绘组合体进行形体分析，补画左视图，按图中尺寸布置三个视图的位置（注意视图之间预留标注尺寸的位置），画出各视图的对称中心线、轴线和底面（顶面）位置线。

2.逐步画出组合体各部分的三视图（注意表面相切或相贯时的画法）。

3.标注尺寸时应注意：不要照搬视图上标注的尺寸，应重新考虑视图上尺寸的配置，以尺寸完整、注法符合标准、配置适当为原则。

4.完成底稿，经仔细校核后用铅笔加深。

5.线型：粗实线宽度为0.7mm，细虚线及细线宽度约为粗实线的1/2，即0.35mm，细虚线长约4mm，间隔约1mm，点画线画长15～20mm，两间隔加点的长度约3mm。

6.箭头：宽约0.7mm，长度≥6d，d为粗实线宽度，一般在3.5～5mm之间。

在绘图练习中，为简化作图，推荐采用如图所示的标题栏格式。

标题栏内材料、比例、校名、图样名称、图样代号等用5号字体，其余的用3.5号字体。“设计”为学生自签，“校核”为学生互签，“审核”为老师签名。“日期”为年月日，用八位数，如20160908 。

01.01

（日期）审核班级设计校核学号（图样代号）（图样名称）比例共张第张（材料）（校名）1535126099151804×7.5=(30)20

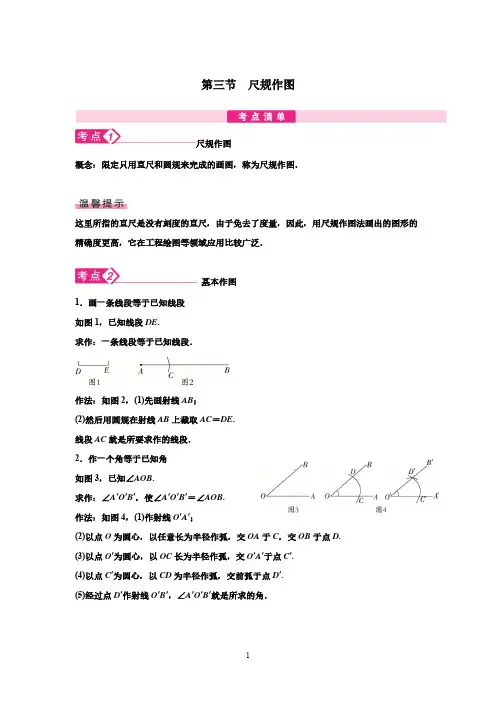

3第三节尺规作图

1 第三节尺规作图

尺规作图

概念：限定只用直尺和圆规来完成的画图，称为尺规作图．

这里所指的直尺是没有刻度的直尺，由于免去了度量，因此，用尺规作图法画出的图形的

精确度更高，它在工程绘图等领域应用比较广泛．

基本作图

1．画一条线段等于已知线段

如图1，已知线段DE.

求作：一条线段等于已知线段．

作法：如图2，(1)先画射线AB；

(2)然后用圆规在射线AB上截取AC＝DE.

线段AC就是所要求作的线段．

2．作一个角等于已知角

如图3，已知∠AOB.

求作：∠A′O′B′，使∠A′O′B′＝∠AOB.

作法：如图4，(1)作射线O′A′；

(2)以点O为圆心，以任意长为半径作弧，交OA于C，交OB于点D.

(3)以点O′为圆心，以OC长为半径作弧，交O′A′于点C′.

(4)以点C′为圆心，以CD为半径作弧，交前弧于点D′.

(5)经过点D′作射线O′B′，∠A′O′B′就是所求的角．

2 3．作线段的垂直平分线

如图5，已知线段AB.

求作：线段AB的垂直平分线．

作法：如图6，(1)分别以点A和点B为圆心，大于1

2AB的长为半径作弧，两弧相交于点C

和D.

(2)作直线CD.

直线CD就是线段AB的垂直平分线．

直线CD与线段AB的交点，就是AB的中点．

4．平分已知角

如图7，已知∠AOB.

求作：射线OC，使∠AOC＝∠BOC.

作法：如图8，(1)在OA和OB上，分别截取OD，OE.

(2)分别以点D，E为圆心，大于1

2DE的长为半径作弧，在∠AOB内，两弧交于点C.

(3)作射线OC.

OC就是所求作的射线．

5．经过一点作已知直线的垂线

(1)经过已知直线上的一点作这条直线的垂线．

已知：如图9，直线AB和AB上一点C.

求作：AB的垂线，使它经过点C.

作法：如图10，作平角ACB

的平分线CF

直线CF

就是所求的垂线．

3 (2)经过已知直线外一点作这条直线的垂线．

尺规作图

一、定义：在几何里，把限定用直尺和圆规来画图叫做尺规作图。

二、步骤：

已知：写出已知的线段和角，画出图形。

求作：做什么图形，它符合什么条件，一一具体化。

做法：五种基本作图(作一条线段等于已知线段、做一个角作为已知角、平分已知角、经过一点作已知线段的垂线、做线段的垂直平分线)。

保留作图痕迹。

三、历史

1、中国

古人云，没有规矩不成方圆，可见在中国古代就已经有了规和矩。规是指画图用的圆规，而矩说的是折成直角的曲尺，尺上有刻度，发明规矩的确切年代已经无从考察，但在公元前十五世纪的甲骨文中已经有规矩二字了。

山东武梁祠东汉画像砖( 见图1) 和吐鲁番市阿斯塔那唐代古墓群的绢绘图中, 刻画有伏羲女娲形象,左为女娲执规, 右为伏羲握矩, 人首蛇身。在古代传说中, 伏羲乃天地之父,

女娲为天地之母; 女娲执规, 炼石补天, 断龟足立四极, 创天地; 伏羲握矩, 画八卦, 通神明之德, 解万物之情。以规画圆, 以矩画方; 相同的规矩, 才能描绘一样的方圆。在绵长世代中,

规矩决定宇宙之方圆, 赋予人类权衡轻重的智慧。

图一

《史记》中有这样记载：大禹的父亲鲧治水失败受诛, 大禹挺身而出, 担负起领导治水的重任。为了规划出一套正确的治水方案, 他“薄衣食, 卑宫室, 左准绳, 右规矩”不辞辛劳地跋山涉水, 实地勘察山川地势。在外十三年, 领导人们开山劈岭, 疏浚河道, 广修沟渠, 终于“开九州, 通九道, 陂九泽, 度九山”, 制服了水患, 开发了农耕。这则传说故事告诉我们, 尽管那时的人们克服自然灾害的能力相当薄弱, 但要完成这项规模巨大的工程, 必须具有相当的测量知识, 而规矩、准绳等这些测量工具已发挥了重要作用。由此说明，在大禹治水的年代就已经有规和矩了。

图二（大禹治水）

春秋战国时期,关于规矩的论述很多。墨子说:“执其规矩, 以度天下之方圆”; 孟子说:“不以规矩, 不成方圆”。可见至少从那时起, “规”与“矩”的应用在我国民间已经很普遍了。
