诊断与检修电动天窗

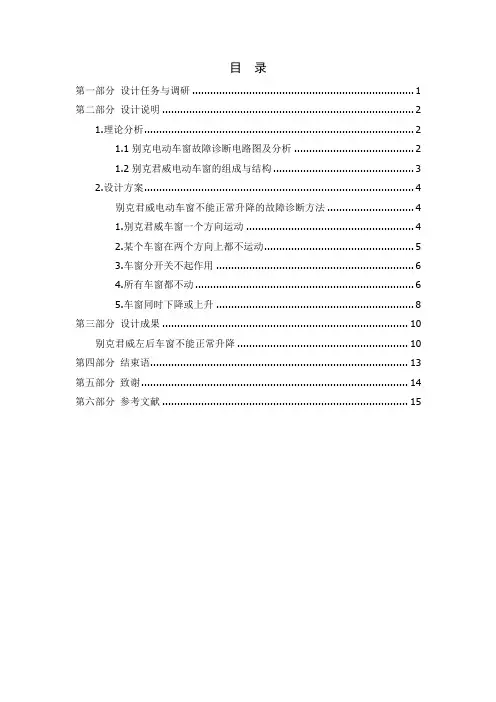

目录第一部分设计任务与调研 (1)第二部分设计说明 (2)1.理论分析 (2)1.1别克电动车窗故障诊断电路图及分析 (2)1.2别克君威电动车窗的组成与结构 (3)2.设计方案 (4)别克君威电动车窗不能正常升降的故障诊断方法 (4)1.别克君威车窗一个方向运动 (4)2.某个车窗在两个方向上都不运动 (5)3.车窗分开关不起作用 (6)4.所有车窗都不动 (6)5.车窗同时下降或上升 (8)第三部分设计成果 (10)别克君威左后车窗不能正常升降 (10)第四部分结束语 (13)第五部分致谢 (14)第六部分参考文献 (15)第一部分设计任务与调研一、毕业设计的主要任务1.掌握别克君威汽车电动车窗的组成、部件、元件总体布置及控制电路；2.了解别克君威汽车电动车窗不可以正常升降的故障原因分析；3.完成克君威汽车电动车窗不可以正常升降故障诊断方案设计。

二、设计的思路、方法等1.通过检索相关专著、论文、汽车维修手册、培训材料等资料，收集与别克君威毕业设计相关的材料；2.经过分析、归纳、整理，系统分析别克君威故障原因；3.进行现场实践，对别克君威电动车窗进行实车研究4.开展方案设计，通过系统分析法和现场验证，比较各种方案，逐步优化设计方案、明确设计故障诊断方案5.应用检验、验证故障分析诊断思路的逻辑性和有效性；结合捷达汽车发动机冷却系维修实践进行检验，进一步修改完善设计，验证科学性与实用价值. 三、与本课题相关的资料参考以下书籍[1]孙大鹏张新国等《浅析电动车窗常见故障诊断与排除》《科技创新与应用》 2013年19期[2]张永波等.汽车故障诊断技术.北京：北京邮电大学出版社，2013[3]张永波等.汽车故障诊断技术.北京：北京邮电大学出版社，2013[4孙大鹏.张新国等.《浅析电动车窗常见故障诊断与排除》《科技创新与应用》.2013年19期.[5]佚名.《故障排除经验点滴》《汽车维护与修理》.2015年05期四、调研的目的和总结通过调研,收集足够的、真实的和有效的专业信息,为本次毕业设计提供充分的理论基础及参考依据。

• 四、电动车窗的常见故障
• 电动车窗常见故障有:所有车窗均不能升降、某车窗不能升降或只能 一个方向运动。 • 1.所有车窗均不能升降 • (1)主要故障原因:熔断器断路;连接导线断路;有关继电器、开关损坏; 电动机损坏;搭铁点锈蚀、松动。
上一页 下一页
返回
第八章 电动车窗系统
• (2)诊断步骤:首先检查熔断器是否断路。若熔断器良好，则应将点火 开关接通，检查有关继电器和开关火线接线柱上的电压是否正常，如 电压为零，应检查电源线路;如电压正常，则应检查搭铁线是否良好。 其次检查搭铁是否良好。搭铁不良时，应清洁、紧固搭铁线;若搭铁 • 良好，应对继电器、开关和电动机进行检测。 • 2.某车窗不能升降或只能一个方向运动 • (1)主要故障原因:该车窗按键开关损坏;该车窗电动机损坏;连接导线 断路;安全开关故障。 • (2)诊断步骤:如果车窗不能升降，首先检查安全开关是否工作，该车 窗的按键开关工作是否正常，然后再通电检查该车窗的电动机正反转 是否运转稳定。若有故障，应检修或更换新件;若正常，则应检修连 接导线。如果车窗只能一个方向运动，一般是按键开关故障或部分线 • 路断路或接错所致，可以先检查线路连接是否正常，再检修开关。
下一页
返回
第八章 电动车窗系统

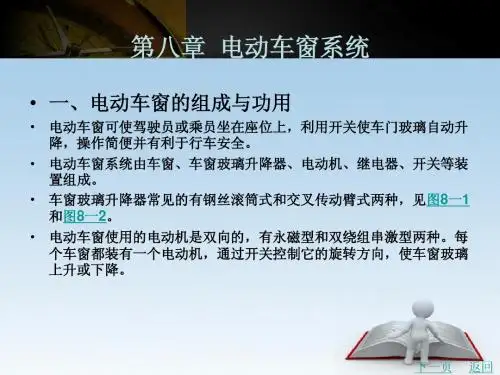

• 二、永磁型直流电动机电动车窗
• 永磁型直流电动机是通过改变电枢的电流方向来改变电动机的旋转方 向使车窗玻璃上升或下降。图8 -3为日本凌志LS400轿车电动车窗控 制系统线路图。 • 当点火开关打至点火挡时，电动车窗主继电器工作，触点闭合，给电 动车窗提供了电源;如将主开关上的窗锁开关闭合，那么，所有车窗 都可随时进入工作状态;若主开关上的车窗锁开关断开，则只有驾驶 员侧车窗可进行工作。另外，驾驶员侧的车窗开关由点触式电路控制， 驾驶员要使车窗玻璃下降时，只要点触一下下降开关，车窗玻璃就会 自动下降到最低点，在下降过程中，如果要使玻璃停止在某一位置时， 只要再点触一下开关即可。
