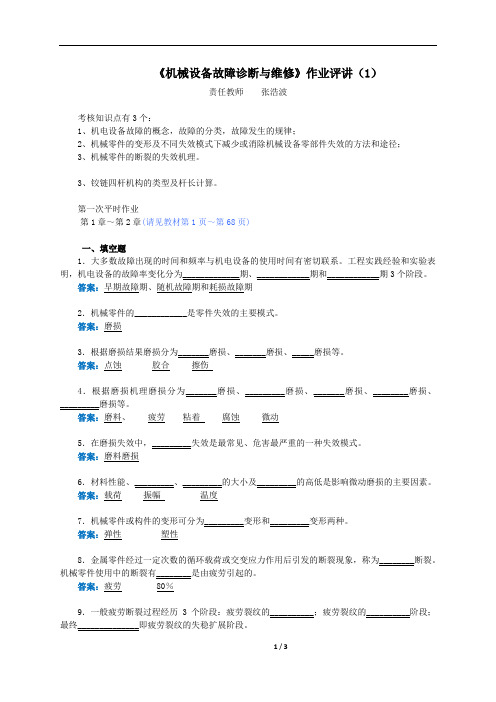

《机械设备故障诊断与维修》作业评讲（1）责任教师张浩波考核知识点有3个：1、机电设备故障的概念，故障的分类，故障发生的规律；2、机械零件的变形及不同失效模式下减少或消除机械设备零部件失效的方法和途径；3、机械零件的断裂的失效机理。
3、铰链四杆机构的类型及杆长计算。
第一次平时作业第1章～第2章(请见教材第1页～第68页)一、填空题1．大多数故障出现的时间和频率与机电设备的使用时间有密切联系。
工程实践经验和实验表明，机电设备的故障率变化分为_____________期、____________期和____________期3个阶段。
答案：早期故障期、随机故障期和耗损故障期2．机械零件的____________是零件失效的主要模式。
答案：磨损3．根据磨损结果磨损分为_______磨损、_______磨损、_____磨损等。
答案：点蚀胶合擦伤4．根据磨损机理磨损分为_______磨损、_________磨损、_______磨损、________磨损、_________磨损等。
答案：磨料、疲劳粘着腐蚀微动5．在磨损失效中，_________失效是最常见、危害最严重的一种失效模式。
答案：磨料磨损6．材料性能、_________、_________的大小及_________的高低是影响微动磨损的主要因素。
答案：载荷振幅温度7．机械零件或构件的变形可分为_________变形和_________变形两种。
答案：弹性塑性8．金属零件经过一定次数的循环载荷或交变应力作用后引发的断裂现象，称为________断裂。
机械零件使用中的断裂有________是由疲劳引起的。
答案：疲劳 80％9．一般疲劳断裂过程经历3个阶段：疲劳裂纹的__________；疲劳裂纹的__________阶段；最终______________即疲劳裂纹的失稳扩展阶段。
答案：萌生扩展瞬断10．在机械加工阶段，要将______加工和_______加工分为两个阶段进行。
北交《机电设备故障诊断与维修》在线作业一0一、单选题：1.（单选题）线路末端的电压偏移是指()。
(满分A线路始末两端电压相量差B线路始末两端电压数值差C线路末端电压与额定电压之差D线路末端空载时与负载时电压之差正确答案:C2.（单选题）变压器的运算负荷是()。
(满分A变压器付方功率加上变压器阻抗的功率损耗B变压器付方功率加上变压器导纳的功率损耗C变压器副方功率加上变压器阻抗和导纳的功率损耗D在C的基础上，再加上变压器所联线路导纳中的功率正确答案:D3.（单选题）在下列各种故障类型中，属于纵向故障的是()。
(满分A两相短路B两相断线C单相接地短路D两相短路接地正确答案:B4.（单选题）牛顿—拉夫逊迭代的主要优点是()。
(满分A简单B收敛快C准确D占用内存少正确答案:5.（单选题）我国电力系统的额定电压等级为()。
(满分A3、6、10、35、110、220(KV)B3、6、10、35、66、110、220(KV)C3、6、10、110、220、330(KV)D3、6、10、35、60、110、220、330、500(KV)正确答案:6.（单选题）系统中有功功率不足，必定会造成()。
(满分:)A频率上升B频率下降C电压上升D电压下降正确答案:7.（单选题）冲击电流主要用来校验设备()。
(满分:)A是否超过额定电流B是否超过发热允许电流C电动力稳定度D超过经济电流正确答案:8.（单选题）输电线路的正序阻抗与负序阻抗相比，其值要()。
(满分:) A大B小C相等D都不是正确答案:9.（单选题）故障计算可以应用()。
(满分:)C正序增广定则D等耗量微增率原则正确答案:10.（单选题）若ac两相发生短路，则基准相选择为()。
(满分:)Aa相Bb相Cc相Da相和c正确答案:11.（单选题）中性点经消弧线圈接地的电力系统一般采用的补偿方式是()。
(满分:)A过补偿B欠补偿C全补偿D无补偿正确答案:12.（单选题）中性点不接地系统发生单相接地短路时，非故障相电压升高至()。

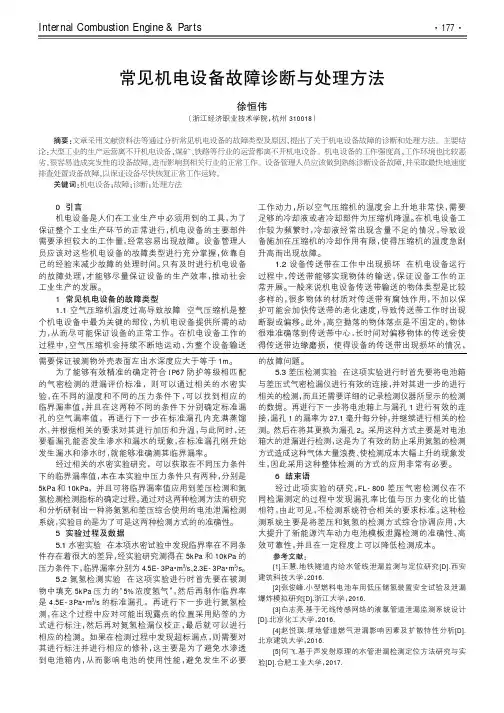

Internal Combustion Engine&Parts0引言机电设备是人们在工业生产中必须用到的工具，为了保证整个工业生产环节的正常进行，机电设备的主要部件需要承担较大的工作量，经常容易出现故障。
设备管理人员应该对这些机电设备的故障类型进行充分掌握，依靠自己的经验来减少故障的处理时间。
只有及时进行机电设备的故障处理，才能够尽量保证设备的生产效率，推动社会工业生产的发展。
1常见机电设备的故障类型1.1空气压缩机温度过高导致故障空气压缩机是整个机电设备中最为关键的部位，为机电设备提供所需的动力，从而尽可能保证设备的正常工作。
在机电设备工作的过程中，空气压缩机会持续不断地运动，为整个设备输送工作动力，所以空气压缩机的温度会上升地非常快，需要足够的冷却液或者冷却部件为压缩机降温。
在机电设备工作较为频繁时，冷却液经常出现含量不足的情况，导致设备施加在压缩机的冷却作用有限，使得压缩机的温度急剧升高而出现故障。
1.2设备传送带在工作中出现损坏在机电设备运行过程中，传送带能够实现物体的输送，保证设备工作的正常开展。
一般来说机电设备传送带输送的物体类型是比较多样的，很多物体的材质对传送带有腐蚀作用，不加以保护可能会加快传送带的老化速度，导致传送带工作时出现断裂或偏移。
此外，高空抛落的物体落点是不固定的，物体很难准确落到传送带中心，长时间对偏移物体的传送会使得传送带边缘磨损，使得设备的传送带出现损坏的情况，常见机电设备故障诊断与处理方法徐恒伟（浙江经济职业技术学院，杭州310018）摘要:文章采用文献资料法等通过分析常见机电设备的故障类型及原因,提出了关于机电设备故障的诊断和处理方法。
主要结论:大型工业的生产运营离不开机电设备,煤矿、铁路等行业的运营都离不开机电设备。
机电设备的工作强度高,工作环境也比较恶劣,很容易造成突发性的设备故障,进而影响到相关行业的正常工作。
设备管理人员应该做到熟练诊断设备故障,并采取最快地速度排查处置设备故障,以保证设备尽快恢复正常工作运转。

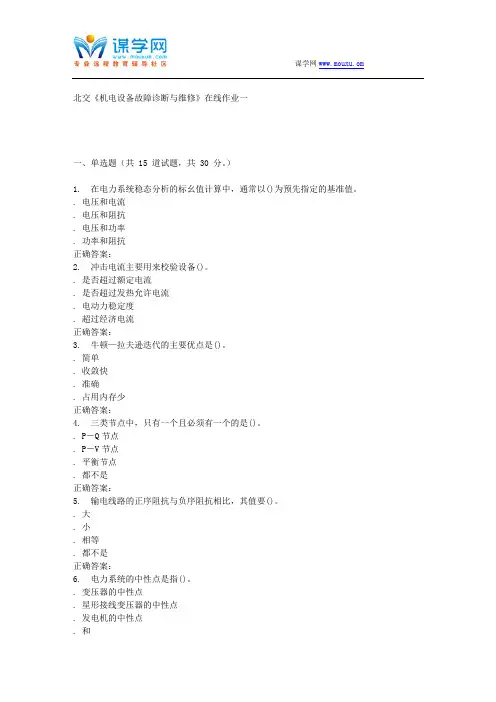

北交《机电设备故障诊断与维修》在线作业一一、单选题（共 15 道试题，共 30 分。
）1. 在电力系统稳态分析的标幺值计算中，通常以()为预先指定的基准值。
. 电压和电流. 电压和阻抗. 电压和功率. 功率和阻抗正确答案：2. 冲击电流主要用来校验设备()。
. 是否超过额定电流. 是否超过发热允许电流. 电动力稳定度. 超过经济电流正确答案：3. 牛顿—拉夫逊迭代的主要优点是()。
. 简单. 收敛快. 准确. 占用内存少正确答案：4. 三类节点中，只有一个且必须有一个的是()。
. P－Q节点. P－V节点. 平衡节点. 都不是正确答案：5. 输电线路的正序阻抗与负序阻抗相比，其值要()。
. 大. 小. 相等. 都不是正确答案：6. 电力系统的中性点是指()。
. 变压器的中性点. 星形接线变压器的中性点. 发电机的中性点. 和正确答案：7. 中性点经消弧线圈接地的电力系统一般采用的补偿方式是()。
. 过补偿. 欠补偿. 全补偿. 无补偿正确答案：8. 中性点不接地系统对设备绝缘的要求()。
. 高. 低. 不变. 都不对正确答案：9. 短路电流量大的短路为()。
. 单相短路. 两相短路. 两相短路接地. 三相短路正确答案：10. 在变压器的等值电路中，其导纳是()。
. GT+jT. GT-jT. -GT+jT. -GT-Jt正确答案：11. 用电设备一般允许电压偏移为()。
. 负3%，正7%. 负5%，正5%. 负7%，正3%. 负7%，正7%正确答案：12. 系统备用容量中，()可能不需要专门配置。
. 负荷备用. 国民经济备用. 事故备用. 检修备用正确答案：13. 输电线路单位长度的电阻主要决定于()。
. 材料和对地高度. 电晕损耗和电压. 几何均距和半径. 材料和粗细正确答案：14. 故障计算可以应用()。
. 等面积定则. 小干扰法. 正序增广定则. 等耗量微增率原则正确答案：15. 三相短路时，非周期分量极小值，只能是在某种情况()。
附件
江苏开放大学
形成性考核作业
学号
姓名
课程代码110048
课程名称机电设备故障诊断与维修
评阅教师
第 1 次任务
共 3 次任务
江苏开放大学
一、选择题（每题2分，共20分）
1、设备故障诊断技术在保证设备的安全可靠运行以及获取更大的经济效益和（ A ）上意义是十分明显的。
A、社会效益
B、国家建设
C、人身安全
D、医疗事业
2、振动检测及故障诊断所用的典型仪器设备不包括下列哪个设备？（A ）
A、温度传感器
B、信号调理器
C、信号记录仪
D、信号分析与处理设备
3、设备状态监测和故障诊断是在（ A ）情况下进行。
A、修理过程中
B、基本不拆卸
C、设备解体
D、设备闲置
4、设备不能正常工作且不能维持工作时的状态称为（D ）。
A、标准状态
B、异常状态
C、正常状态
D、故障状态
5、状态监测主要采用检测、测量、监测、分析和（ C ）等方法。
A、测试
B、估计
C、判别
D、观察
6、两个接触表面由于受相对低振幅振荡运动而产生的磨损是（D ）。
A、粘着磨损
B、磨料磨损
C、疲劳磨损
D、微动磨损。
7、声级计的频响范围为（B ）。
A、0-20Hz
B、20-20kHz
C、20k-200kHz
D、200k-2000kHz
8、下列那种形式不属于磨损的五种形式之一（B ）。
A、磨料磨损
B、断裂磨损
C、粘着磨损
D、疲劳磨损
9、下列哪个阶段的耐磨寿命最长（B ）。
A、磨合阶段
B、稳定磨合阶段
C、剧烈磨损阶段
D、报废阶段
10、下列哪个不是常用的测温电阻丝材料（ A ）。
A、铁
B、铂
C、铜
D、镍
二、填空题（每空1分，共40分）
1、设备故障诊断是指在设备运行中或在基本不拆卸的情况下，通过各种手段，掌握设备运行状态，判定产生故障的部位和原因，并预测、预报设备未来的状态，从而找出对策的一门技术。
2、状态监测主要采用检测、测量、监测、分析和判别等方法。
3、工况监测的任务是判别动态系统是否偏离正常功能，并监视其发展趋势，预防突发性故障的发生。
4、故障诊断系统的工作过程可以划分为4个主要环节，即信号获取环节、信号分析处理环节、工况状态识别环节和故障诊断环节。
5、设备状态演变的过程中应有记录，以便事后分析事故原因。
6、磨损分为磨合阶段、稳定磨损阶段、急剧磨损阶段三个阶段。
7、机械零件或构件的变形可分为弹性变形和塑性变形两大类。
8、机械零件失效形式也主要有磨损、变形、断裂、腐蚀等四种。
9、设备诊断技术尽管很多，但基本上离不开信息的采集、信息的分析处理、状况的识别、诊断、预测和监测三个环节。
10、疲劳磨损特点是产生接触疲劳的零件表面上出现许多针状或痘状的凹坑，称麻点。
11、金属腐蚀按其作用和机理分为化学腐蚀和电化学腐蚀。
12、疲劳断裂断口有三个形貌不同的区域，即疲劳核心区、疲劳裂纹扩大区和瞬断区。
13、变形是不可避免的，减少变形的主要措施应从设计、加工、修理和
使用四方面入手。
14、工况监测的任务是判别动态系统是否偏离正常功能，并监视其发展趋势，预防突发性故障的发生。
15、采样是指将所得到连续信号的离散为数字信号，其过程包括取样、量化两个步骤。
三、判断题（每题1分，共10分）
1、通常设备的状态可分为正常状态、异常状态和故障状态。
( √ )
2、故障诊断技术真正作为一门学科是以振动等传感器的广泛应用为标志。
(× )
3、近年来，人工智能和网络化已成为设备故障诊断的主要发展方向。
（√）
4、直接检测信号情况大都是随机信号，可以用作判别量。
（×）
5、通常设备的故障和征兆之间是符合一一对应的关系的。
（×）
6、金属零件的变形分为弹性变形和弯曲变形。
（×）
7、疲劳断裂是由于应力值超过了零件的强度极限而造成的。
（×）
8、金属受周围介质作用而引起损坏的过程称为金属的腐蚀。
（√）
9、目前涡流式位移传感器广泛应用于各类材料的振动监测。
（×）
10、零件变形失效主要有三个特征，即体积发生变化、几何形状的变化和配合性质的变化。
（√）
四、简答题（每题5分，共30分）
1、什么是机电设备故障？主要包含哪两层含义？
答：机电设备在运行过程中，丧失或降低其规定的功能及不能继续运行的现象称为故障。
故障包含两层含义：一是机械系统偏离正常功能；它的形成原因主要是因为机械系统的工作条件（含零部件）不正常而产生的，通过参数调节或零部件修复又可以恢复到正常功能。
二是功能失效。
是指系统连续偏离正常功能，且其程度不断加剧，使机械设备基本功能不能保证。
一般零件失效可以更换，关键零件失效，往往导致整机功能丧失。
2、根据机电设备在运行中发生故障的可能性随时间变化的规律可分为哪几个阶段？
答：变化过程分为三个阶段：第一阶段为早期故障期，主要是由于设计、制造、运输、安装等原因造成，因此，故障率较高，经过运转、跑合、调整后。
故障率会逐渐下降并趋于稳定。
第二个阶段为随机故障期，随着故障一个个被排除而逐渐减少并趋于稳定，此期间不易发生故障，故障率很低，这个时期也称为有效寿命期。
第三阶段为耗损故障期，随着机电设备零件的磨损、老化等原因造成故障率上升，这时若加强维护保养，可延长其有效寿命。
3、机械设备状态监测与诊断技术的主要工作内容是什么？
答：机械设备状态监测与诊断技术的主要工作内容是：
（1）保证机器运行状态在设计的范围内；
（2）随时报告运行状态的变化情况和恶化趋势；
（3）提供机器状态的准确描述；
（4）故障报警。
4、什么是机械零件的失效？失效的表现形式？
答：在设备使用过程中，机械零件由于设计、材料、工艺及装配等等原因，丧失规定的功能，无法继续工作的现象称为失效。
主要表现为磨损、变形、断裂等。
5、简述热电偶测温的基本原理。
答：由两种不同的导体A、B组成的闭合回路中，如果使两个接点处处于不同的温度回路就会出现电动势，称为热电式，这一现象即是热点效应，组成的原件为热电偶。
若使热电偶的一个接点温度保持不变，即产生的热电势和另一个接点的温度有关，因此测量热电势的大小，就可以知道该节点的温度值。
6、为什么会发生粘着磨损？
答：主要由于金属表面的油膜被破坏，金属表面负荷大，温度高引起的。
完成日期：2019-9-18
